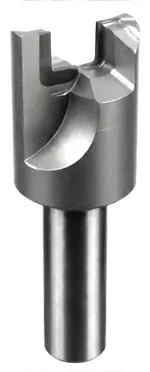

Колоколообразные и профильные фрезы с PCD
Наши специальные колоколообразные фрезы с PCD быстро обрабатывают наружные бобышки, штифты и сложные профили за одно врезание. Внутренняя геометрия полой фрезы повторяет профиль заготовки, сокращая цикл, исключая ошибки круговой интерполяции и обеспечивая точные размеры цветных деталей.
Основные операции обработки
Фрезерование бобышек и штифтов за один проход Быстрое получение точных наружных диаметров на алюминиевых отливках, корпусах клапанов и насосов без медленного кругового фрезерования.
Одновременная обработка диаметра и фаски Фасонный инструмент одновременно обрабатывает точный цилиндрический диаметр и верхнюю фаску или радиус.
Крупносерийная обработка Решение для существенного сокращения такта в массовом автомобильном и электронном 3C производстве.
- Увеличенная стойкость инструмента
- Сокращение времени цикла
- Стабильная точность
- Зеркальная поверхность
Преимущества колоколообразных и профильных фрез Sundi с PCD
Значительное сокращение времени цикла
Вместо движения обычной концевой фрезы вокруг бобышки по круговой интерполяции полая фасонная фреза просто врезается вертикально. Одна операция сокращает цикл с нескольких секунд до долей секунды.
Специальные внутренние профили
Внутренняя полость может иметь не только прямые стенки. Ступенчатые диаметры, радиусы и верхние фаски формируются непосредственно на напаянных кромках PCD, объединяя несколько токарных или фрезерных операций одним инструментом.
Высокая концентричность и круглость
Кромки шлифуются точно под требуемый наружный диаметр, поэтому геометрия инструмента обеспечивает круглость и допуск штифта, исключая ошибки интерполяции ЧПУ.
Без следов сопряжения проходов
В отличие от кругового фрезерования со следами входа и выхода инструмента, одно врезание фасонной фрезы PCD оставляет непрерывную зеркальную поверхность по всему профилю.
