Пластины с напаянными режущими элементами из PCD
Долговечные алмазные вершины для цветных металлов.
ПодробнееТОКАРНЫЕ И РАСТОЧНЫЕ ПЛАСТИНЫ PCD
Пластины PCD для алюминия, меди и композитов
Пластины PCD для серийного точения, растачивания и обработки канавок в алюминиевых и медных сплавах и абразивных композитах. Предлагаются пластины по обозначениям ISO, варианты со стружколомом и индивидуальные режущие кромки по существующей пластине или требованиям детали.
Как подобрать пластину PCD под материал и резание
Пришлите код используемой пластины или чертёж, материал заготовки и требуемый результат обработки.
Замена существующей пластиныФорму ISO, размер, толщину, радиус вершины и состояние кромки подбирают по существующей пластине или державке.
Алюминий и медь режутся по-разномуМарку PCD, передний угол и подготовку кромки выбирают с учётом адгезии, поверхности и стабильности резания.
Для композитов нужна другая кромкаДля CFRP, графита и армированных пластмасс марку PCD и состояние кромки определяют с учётом абразивности и качества детали.
С чего начать:Укажите материал, код текущей пластины, державку и требуемый результат обработки.
- Подбор пластины по ISO
- Применение при точении алюминия
- Контроль износа при обработке композитов
- Индивидуальная подготовка кромки

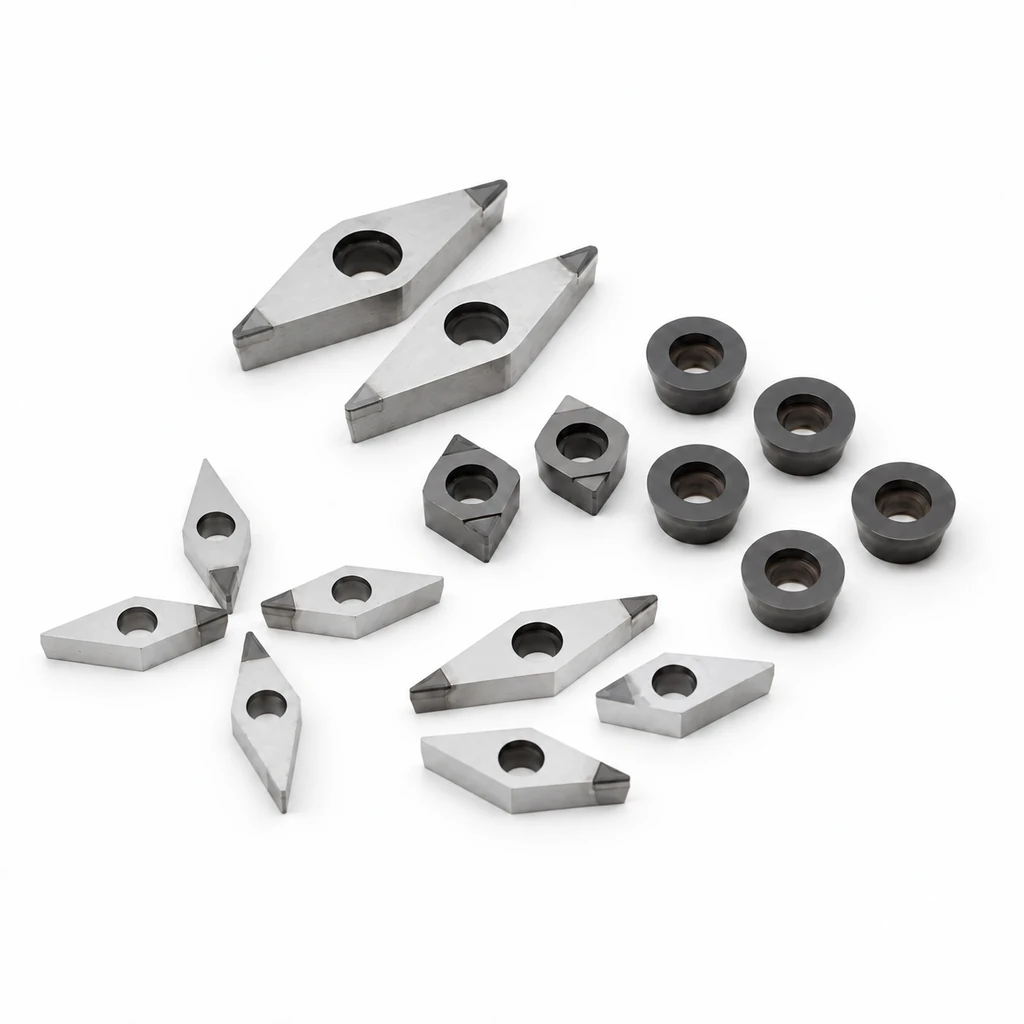

Сменные пластины PCD для различных задач обработки
Мы предлагаем широкий ассортимент сменных пластин PCD и можем изготовить пластины для вашего инструмента по обозначению ISO с учётом применения и свойств материала.
Наши режущие пластины PCD обычно применяются для точения, фрезерования, растачивания, канавок, резьбы и сменных инструментальных систем.
Токарные пластины со сплошной режущей кромкой из PCD
Непрерывная кромка для гладкой чистовой обработки.
ПодробнееТокарные пластины PCD для цветных материалов
Укажите материал, тип пластины, требования к поверхности и условия резания. Мы рекомендуем токарную пластину PCD для стабильной качественной обработки.
Связаться сейчасПРИМЕНЕНИЕ
Области применения пластин PCD
Типичные примеры применения включают алюминий, медь, пластмассы и графит. Эти примеры не являются исчерпывающими и не определяют все возможности пластин PCD. Пригодность зависит от марки материала, заготовки и условий резания.

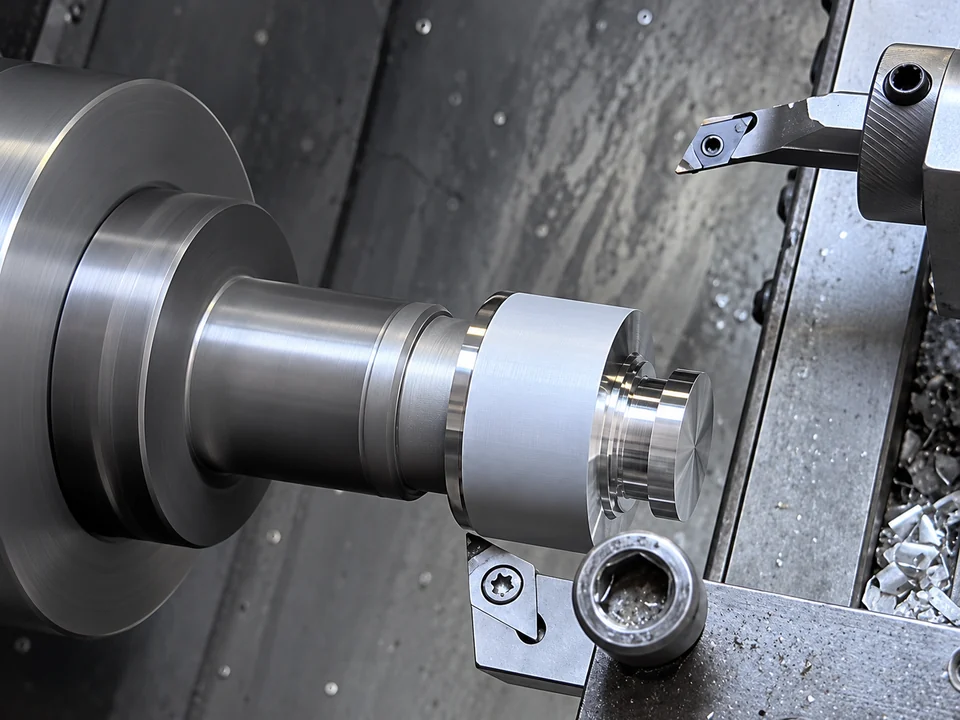

Обработка алюминия
Точение деталей из алюминия и алюминиевых сплавов
Обработка меди
Точение деталей из меди и медных сплавов

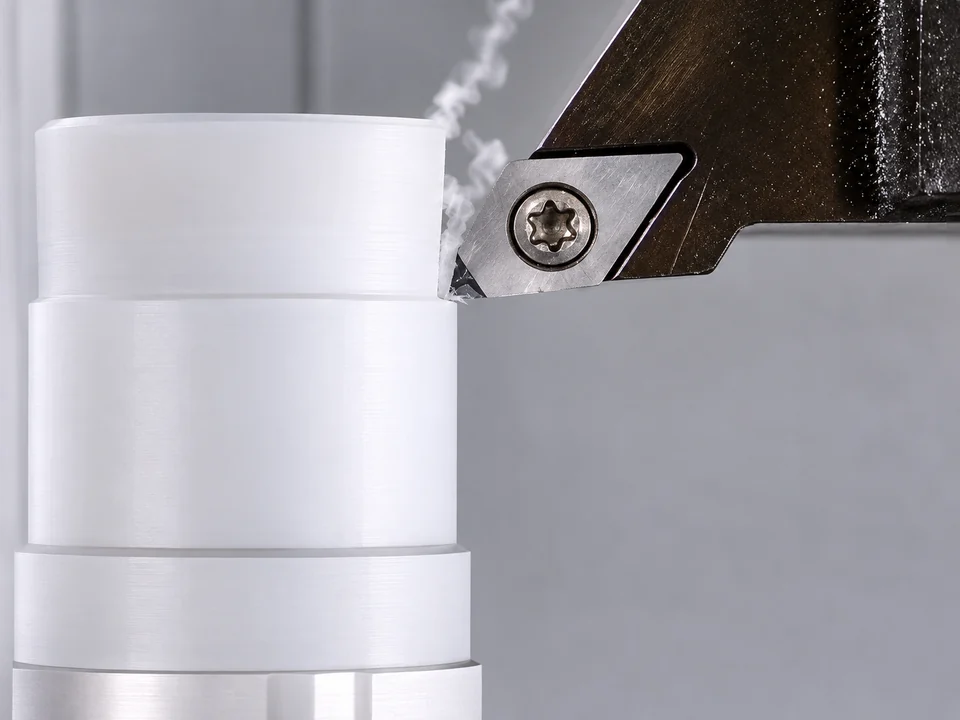

Пластмассы и акрил
Точное точение пластиковых и акриловых деталей

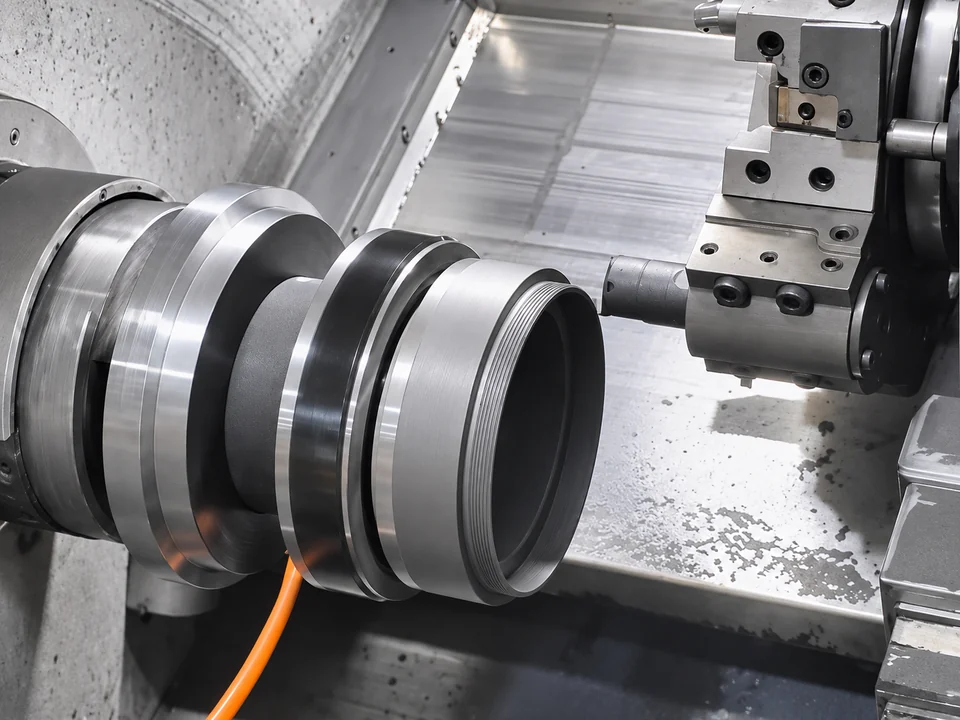

Обработка графита
Точение графитовых деталей и профилей
Преимущества пластин PCD
Инструменты PCD отличаются высокой износостойкостью и долговечностью при резании самых сложных материалов. Твердосплавная основа обеспечивает прочность и стабильность конструкции, а PCD подходит для точного резания. Тонкую поверхность после обработки PCD часто называют «алмазной». Благодаря долговечности такие инструменты сохраняют остроту значительно дольше традиционных, обеспечивая длительную работу с высокой точностью резания и полирования. Они также допускают высокие скорости резания, увеличивая съём материала и сокращая время обработки.
Материалы и применение
При обработке цветных и неметаллических материалов токарные пластины PCD хорошо подходят для следующих материалов:
Пример применения пластин PCD

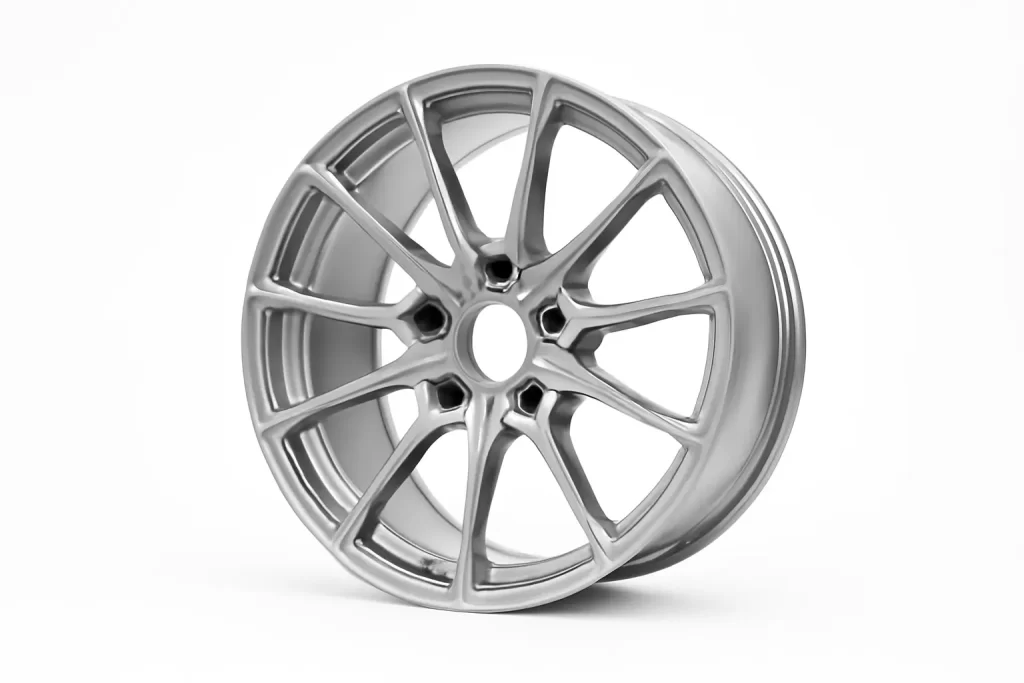

Пластины PCD для колёс из алюминиевого сплава
ПроизводительностьСравнение с другими марками
1.6 x
Стойкость инструментаПо сравнению с твердосплавными пластинами
50 x
Алюминиевый сплав A356.2
обрабатываемый материалHB95-105
Твёрдость заготовкиЧистовая обработка
Область примененияПоверхность и внутренний диаметр
Зона обработки

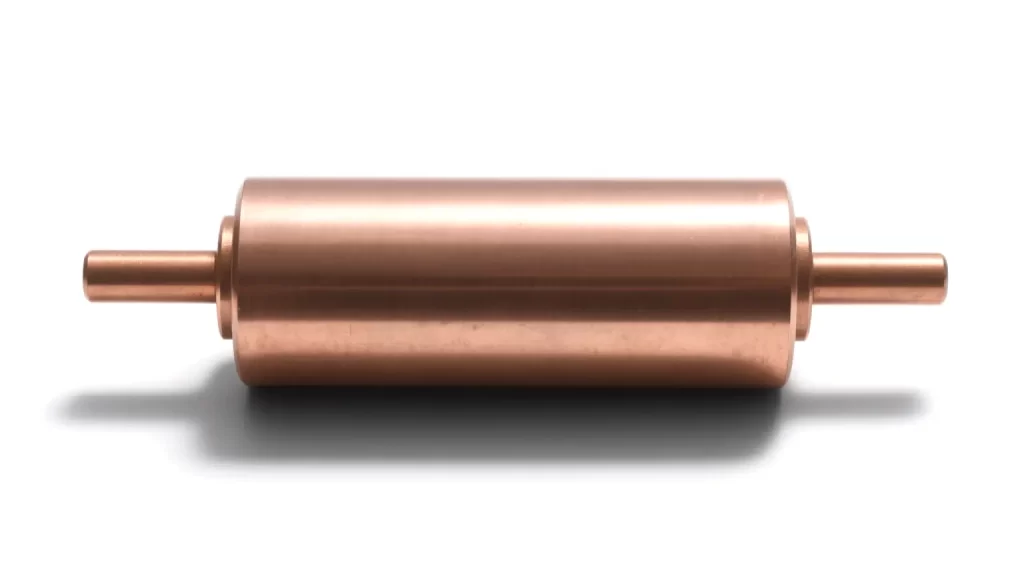

Пластины PCD для медного вала
ПроизводительностьСравнение с другими марками
1.5 x
Стойкость инструментаСравнение с твердосплавными пластинами
60 x
C36000
обрабатываемый материалHRB 78-85
Твёрдость заготовкиЧерновая и чистовая обработка
Область примененияНаружный диаметр и длина вала
Зона обработки
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасПочему выбирают SUNDI как производителя пластин PCD
SUNDI — производитель пластин PCD, сертифицированный по ISO 9001-2015, — предлагает высококачественный инструмент PCD. Мы охватываем все этапы от сырья до готового изделия. Наша профессиональная техническая команда сопровождает вас от проектирования до применения.
Снижение затрат
Экономия 50-70% относительно твердосплавных пластин, возможность многократной переточки и более полного использования.Высококачественные материалы
Мы используем высококачественные материалы PCD Element Six (E6) из Великобритании для повышенной долговечности и стойкости.Опытная команда
Многолетний опыт наших инженеров и квалифицированных работников обеспечивает высокое качество продукции.Современное оборудование

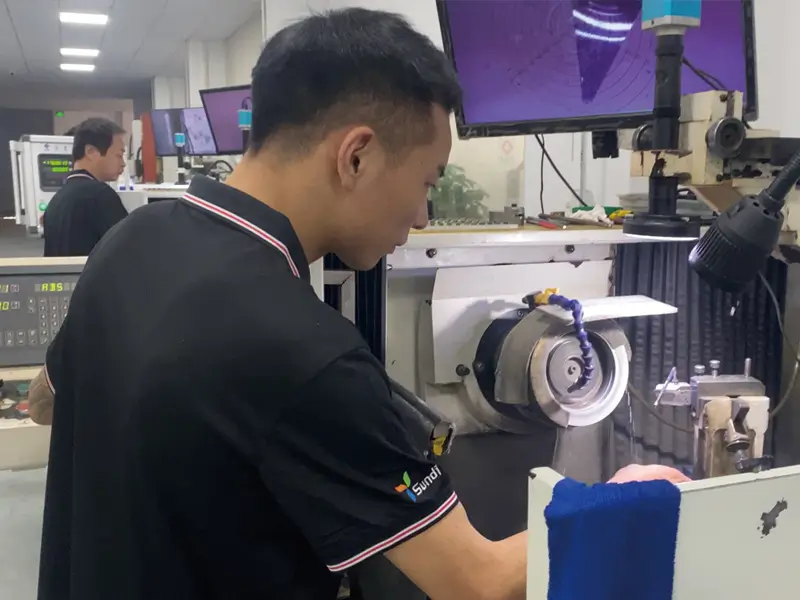

Точное производство на нескольких шлифовальных станках, в вакуумных паяльных печах и на лазерной резке.
Свойства материала PCD
Диаграмма свойств PCD показывает стойкость к сколам, абразивному износу и параметры обработки для различных марок PCD.
PCD-002
Высокое качество поверхности для
PCD-010
Высокая абразивная износостойкость и чистая поверхность для
PCD-025
Универсальная обработка для
PCD-030+
Высокая стойкость к абразивному износу и ударам для
Марка PCD-002 2μmСтойкость к сколам
Марка PCD-010 10μm
Марка PCD-025 25μm
Марка PCD-030+ 2-30μm
Марка PCD-002 2μmАбразивная износостойкость
Марка PCD-010 10μm
Марка PCD-025 25μm
Марка PCD-030+ 2-30μm
| Материал заготовки | Марка | Скорость резания (m/min) | Подача (mm/rev) | Глубина резания (mm) |
|---|---|---|---|---|
| Алюминиевый сплав (4-9%Si) | PCD010 | 800-2500 | 0.1-0.3 | 0.05-0.3 |
| Алюминиевый сплав (9-14%Si) | PCD 010 PCD025 | 600-1300 | 0.1-0.3 | 0.05-0.3 |
| Алюминиевый сплав (14-18%Si) | PCD 010 PCD025 | 300-600 | 0.1-0.3 | 0.05-0.3 |
| Карбид вольфрама | PCD025 PCD302 | 10-30 | 0.05-0.2 | 0.02-0.5 |
| Древесина | PCD010 | 1000-5000 | 0.1-0.5 | 0.2-5.0 |
| Медный сплав | PCD010 | 600-1000 | 0.05-0.2 | 0.05-3.0 |
| Пластик, FPR | PCD010 PCD 025 | 600-1000 | 0.05-0.25 | 0.05-3.0 |
| Графит | PCD025 PCD302 | 600-1000 | 0.05-0.25 | 0.05-3.0 |
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасЧастые вопросы о пластинах PCD и каталоги
Часто задаваемые вопросы
Каков срок поставки пластин PCD?
Срок зависит от сложности пластин PCD, размера инструмента и объёма заказа. Обычно изготовление занимает около 15-20 дней.
Как вы обеспечиваете качество пластин PCD?
Да, мы можем изготовить пластины PCD по требованиям заказчика для конкретных задач обработки.
Можно ли изготовить пластины PCD на заказ?
Да, мы можем изготовить пластины PCD по требованиям заказчика для конкретных задач обработки.
Какова цена пластин PCD?
Пластины PCD относительно дороже, однако благодаря большей стойкости и эффективности обработки они выгоднее в долгосрочной перспективе.
Как оформить заказ?
Свяжитесь с нами по электронной почте или через онлайн-платформу и укажите характеристики и количество инструмента. Мы подготовим предложение и подтвердим заказ.
Предоставляете ли вы послепродажное обслуживание?
Да, мы предлагаем комплексное обслуживание, включая техническую поддержку, ремонт и рекомендации по обслуживанию.
Каковы условия отмены заказа и возврата?
После подтверждения заказа отмена и возврат согласуются индивидуально. При проблемах с качеством мы предложим возврат или обмен.
Как вы обеспечиваете своевременную поставку?
Строгое производственное планирование и управление поставками обеспечивают своевременную доставку. При непредвиденной задержке мы заранее сообщим заказчику и предложим решение.
