Твердосплавные конические спиральные фрезы для 2D/3D-резьбы на ЧПУ
Конические спиральные фрезы — специальные инструменты для высокоточной 2D- и 3D-резьбы на ЧПУ. Они изготовлены из мелкозернистого твёрдого сплава и сочетают тонкий режущий торец для мелких деталей с усиленным толстым хвостовиком для максимальной жёсткости. Геометрия позволяет выполнять глубокие 3D-профили и сложные рельефы, значительно уменьшая прогиб, вибрации и риск поломки при интенсивных траекториях.
Применение и конструкция инструмента
Разнообразные области применения:
Конические спиральные фрезы Sundi предназначены для промышленной обработки на ЧПУ с мелкими деталями и глубокими объёмными резами:
Основные операции: 3D-рельефная резьба, глубокое профильное фрезерование, точное изготовление вывесок, форм и сложных 2D-надписей.
Обрабатываемые материалы: Массив твёрдой и мягкой древесины, MDF, плотные модельные пеноматериалы, промышленные пластмассы и некоторые цветные металлы, например алюминий и латунь.
Интеграция с оборудованием: Совместимы с 3-осевыми, 4-осевыми и 5-осевыми обрабатывающими центрами и фрезерными станками с ЧПУ.
Примечание по выбору инструмента: Для черновой обработки больших 3D-поверхностей и широких плавных кривых смотрите наши [Цельнотвердосплавные сферические фрезы]. Конические фрезы специально оптимизированы для мелкой деталировки и глубоких полостей.
- Обеспечение качества
- Услуги OEM/ODM
- Снижение затрат
- Быстрая доставка
Технические особенности и преимущества
Усиленная коническая сердцевина
Коническая конструкция обеспечивает большое прочное сечение у хвостовика. Это предотвращает прогиб при 3D-резьбе глубоких полостей и обеспечивает точность размеров всей заготовки.
Прецизионные сферические и V-образные торцы
Сферические исполнения подходят для плавных непрерывных 3D-контуров, а плоские и V-образные — для чётких 2D-надписей и тонкого профилирования. Оба варианта позволяют выполнять сложные детали за один установ.
Развитые спиральные канавки с отводом вверх
Спиральная геометрия быстро выводит стружку вверх, предотвращая уплотнение в глубоких резных полостях, снижая нагрев и исключая прижоги деликатных материалов.
Цельный субмикронный твёрдый сплав
Полностью изготовлены из промышленного твёрдого сплава. Это обеспечивает износостойкость и стойкость кромки при длительной обработке абразивной твёрдой древесины, MDF и плотных модельных пеноматериалов.
Принцип работы конических спиральных фрез
Конические спиральные фрезы специально предназначены для детальной резьбы на ЧПУ. Их конус сужается к тонкому сферическому или V-образному торцу. В отличие от цилиндрических фрез, конструкция обеспечивает доступ к глубоким 3D-профилям при большом прочном сечении у хвостовика.
- При врезании тонкий торец выполняет мелкие детали, а толстая коническая сердцевина воспринимает боковые усилия. Это предотвращает прогиб и уменьшает вибрации при обработке глубоких полостей.
- Развитые канавки с отводом вверх одновременно выводят древесную стружку из глубины реза. Вертикальный отвод предотвращает уплотнение, снижает нагрев и защищает тонкий торец и заготовку от прижогов.
Характеристики:
Ниже приведены распространённые размеры для справки. Если нужны другие параметры или нестандартные формы, связаться с нами.

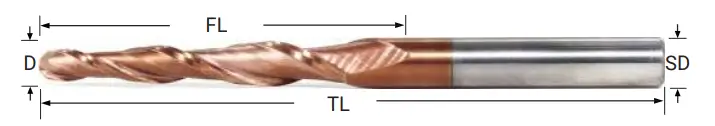

| Код изделия | Наружный диаметр | Длина канавки | Общая длина | Диаметр хвостовика | R |
|---|---|---|---|---|---|
| WTB-2-D315-R1 | 3.175 | 15 | 38 | 3.175 | 0.25 |
| WTB-2-0415-R2 | 4 | 15 | 50 | 4 | 0.5 |
| WTB-2-0421-R3 | 4 | 20.5 | 50 | 4 | 0.75 |
| WTB-2-0621-R4 | 6 | 20.5 | 50 | 6 | 1.0 |
| WTB-2-0621-R5(60) | 6 | 20.1 | 60 | 6 | 1.0 |
| WTB-2-0631-R6 | 6 | 31 | 75 | 6 | 1.5 |
| WTB-2-0847-R8 | 8 | 47 | 85 | 8 | 2.0 |
| WTB-2-0860-R8 | 8 | 60 | 100 | 8 | 2.0 |
| WTB-2-0860-R8(120) | 8 | 60 | 120 | 8 | 2.0 |
| WTB-2-1060-R8 | 10 | 60 | 100 | 10 | 2.0 |
| WTB-2-1070-R8(150) | 10 | 70 | 150 | 10 | 2.0 |
| WTB-2-1270-R8(120) | 12 | 70 | 120 | 12 | 2.0 |
