ТЯЖЁЛОЕ РЕЗАНИЕ И СНЯТИЕ БОЛЬШОГО ПРИПУСКА
Цельные пластины из CBN для черновой обработки чугуна
Sundi поставляет цельные пластины из CBN для тяжёлого резания, черновой обработки и снятия большого припуска с чугуна. Они особенно эффективны в крупносерийной обработке серого чугуна. Марку и форму по ISO подбирают по детали, припуску и характеру резания.
Подбор цельного CBN для черновой обработки
Тип чугуна, припуск и степень прерывистости определяют марку цельного CBN и форму пластины.
Тяжёлая черновая обработка увеличивает нагрузку на кромкуСодержание CBN, зерновую структуру и подготовку кромки подбираем по глубине резания, припуску и степени прерывистости.
Марка отливки влияет на процесс резанияПеред выбором марки цельного CBN мы анализируем марку серого чугуна, твёрдость, припуск и условия производства.
Форма по ISO должна соответствовать резаниюМы проверяем форму и размер пластины с учётом державки, нагрузки при черновой обработке и непрерывного или прерывистого резания.
С чего начать:Укажите марку чугуна, твёрдость, припуск, характер резания и обозначение пластины по ISO.
- Тяжёлая обработка чугуна
- Снятие большого припуска
- Серийная обработка серого чугуна
- Марка CBN и форма по ISO

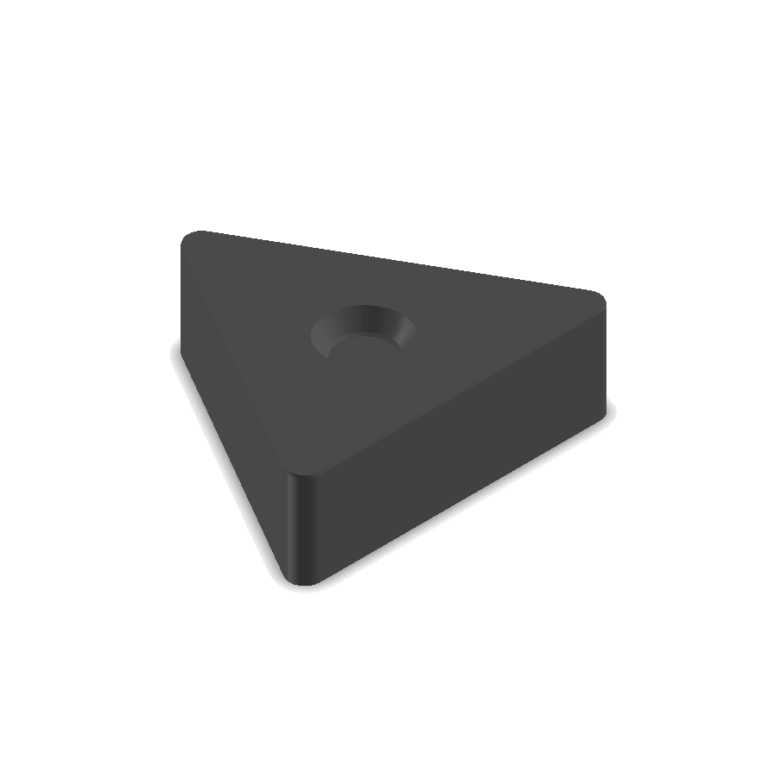

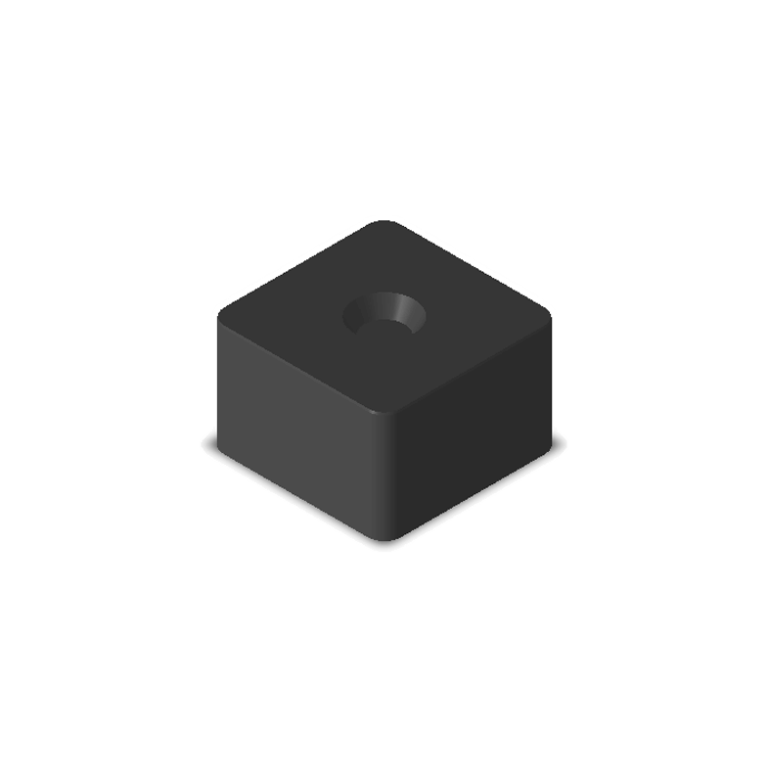

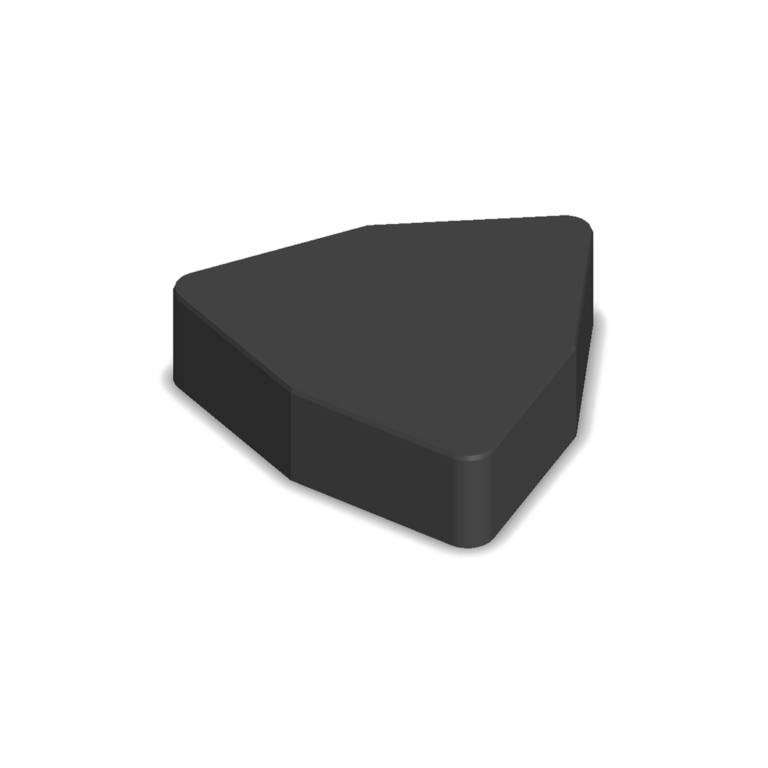

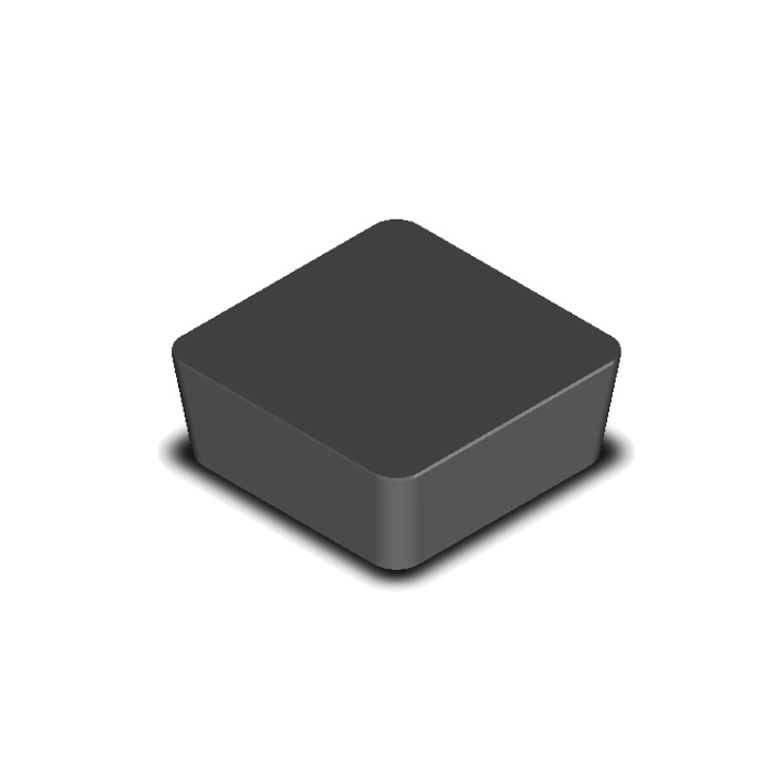

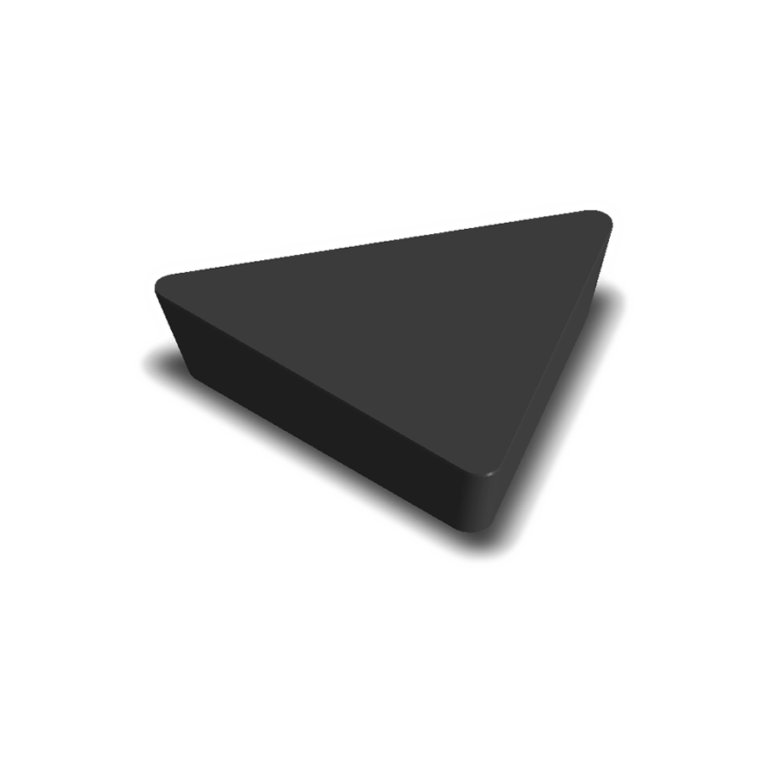

Распространённые цельные пластины из CBN для твёрдого точения
Решайте задачи твёрдого точения с современными цельными пластинами Sundi из кубического нитрида бора (CBN). Высокая термическая стабильность и абразивная стойкость обеспечивают стабильную точность размеров при высокоскоростной обработке высокохромистого чугуна и закалённой стали.

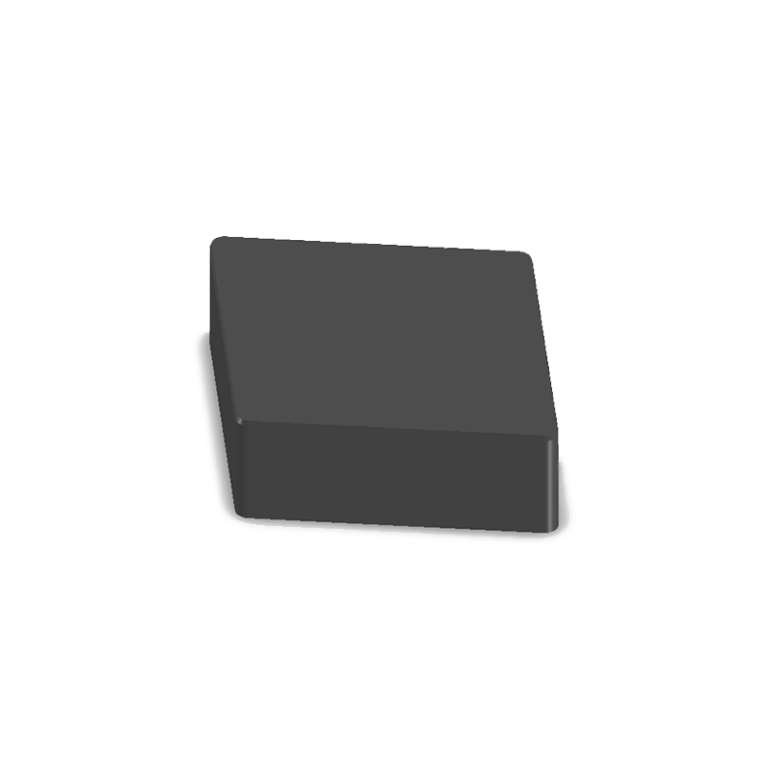

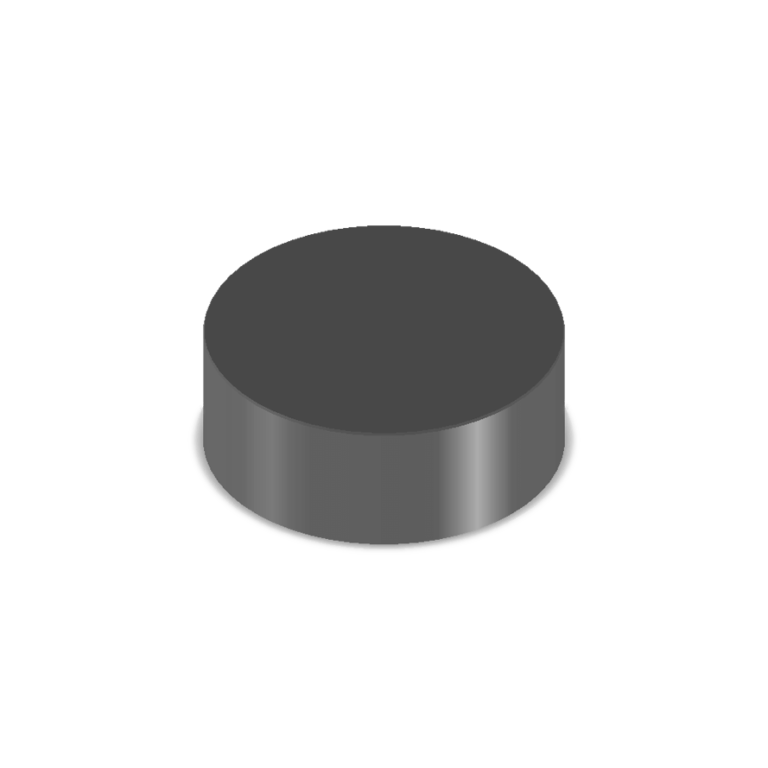

Мы предлагаем широкий ряд марок с различным сочетанием вязкости и износостойкости. От универсальной формы CNGN для контурной обработки до прочной формы RNGN для тяжёлой торцевой обработки — наши цельные пластины обеспечивают прочность, необходимую для интенсивных режимов. Повышайте производительность с инструментом для самых сложных промышленных задач.
Обозначение цельных пластин из CBN по ISO
Марки CBN и рекомендуемое применение
| Марка | CBN V% | Средний размер зерна (μm) | Связка | Твёрдость (Hv) | Чистовая / черновая обработка | Непрерывная / прерывистая обработка | Рекомендуемый обрабатываемый материал | Твёрдость обрабатываемого материала |
|---|---|---|---|---|---|---|---|---|
| SBN637 | 85-90 | 12 | Al-TiN | 3300-3600 | Чистовая / черновая обработка | Непрерывная обработка | Быстрорежущая сталь (HSS), чугун, закалённая сталь и другие труднообрабатываемые материалы. | HRC45-68 |
| SBN500 | 85-90 | 6-12 | Al-TiN | 3400-3700 | Получистовая обработка | Непрерывная обработка | Быстрорежущая сталь (HSS), чугун, закалённая сталь и другие труднообрабатываемые материалы. | HRC55-68 |
| SBN680 | 85-90 | 17-20 | Al-TiN | 3300-3500 | Черновая / получистовая обработка | Оба варианта | Серый чугун, высокопрочный чугун, высокотвёрдый легированный чугун, высоконикельхромистый чугун, высокохромистый чугун, высокомарганцовистая сталь | HRC45-62 |
| SBN630B | 80-85 | 20-25 | Al-TiN | 3300-3500 | Черновая обработка | Прерывистая обработка | Серый чугун, высокопрочный чугун, высокотвёрдый легированный чугун, высоконикельхромистый чугун, высокохромистый чугун, высокомарганцовистая сталь | ≦ HRC60 |
| SBN2080 | 90-95 | 4 | Al-Co | 3500-3700 | Чистовая обработка | Непрерывная / слабопрерывистая обработка | Серый чугун, высокопрочный чугун, перлитный чугун, ферритный чугун | ≦ HRC60 |
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасПримеры применения цельных пластин из CBN
Цельные пластины из CBN для валков
Стойкость инструментаСравнение с другими марками
1.1 x
ПроизводительностьСравнение с другими марками
1.4 x
Валок
область примененияБыстрорежущая сталь
обрабатываемый материалHSD80-85
Твёрдость валкаЧистовая обработка
Область примененияНаружная поверхность и канавка

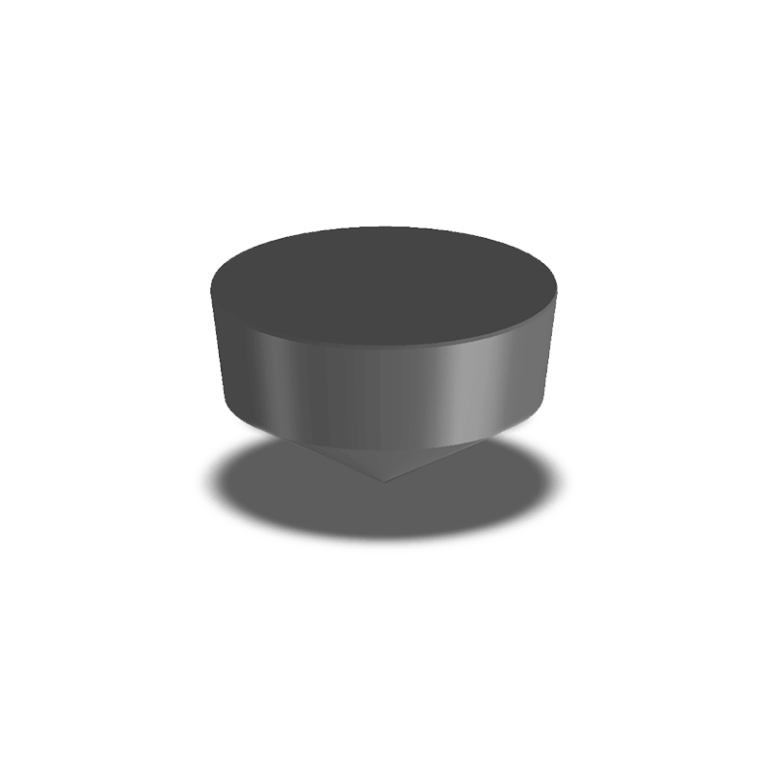

Зона обработкиRC0604-V
Выбор пластины
Цельные пластины из PCBN для зубчатых колёс
Стойкость инструментаСравнение с другими марками
5.7 x
ПроизводительностьСравнение с другими марками
1,2 ×
Ведомое зубчатое колесо
область применения20CrMnTiH
обрабатываемый материалHRC 58-62
Твёрдость валкаЧистовая обработка
Область примененияНаружная поверхность и торец

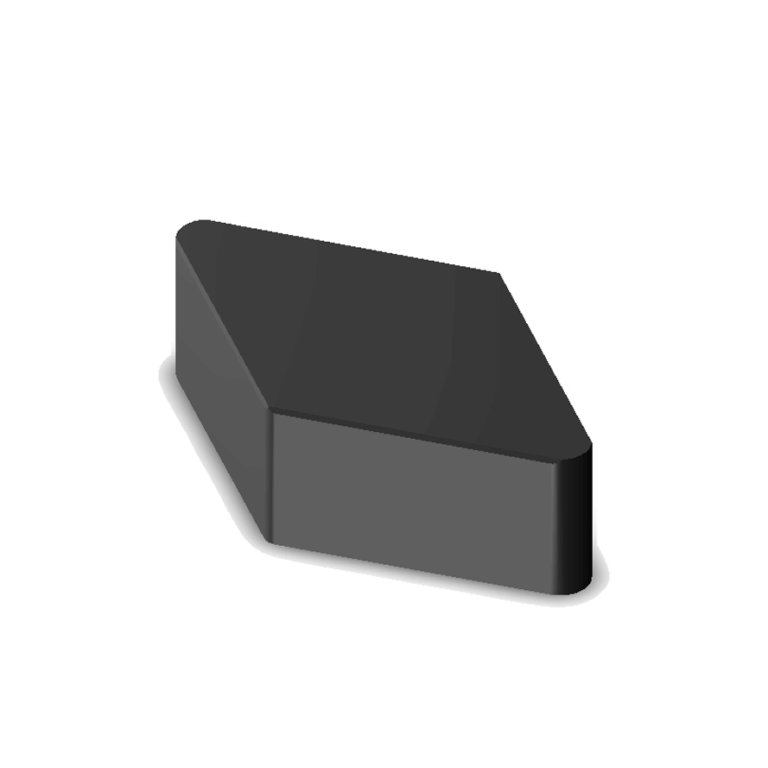

Зона обработкиDN 1204
Выбор пластины
Цельные пластины из CBN для тормозного диска
Стойкость инструментаСравнение с другими марками
3.3 x
ПроизводительностьСравнение с другими марками
1,3 ×
Тормозной диск
область примененияЗакалённая сталь
обрабатываемый материалHB 190
Твёрдость валкаЧистовая обработка
Область примененияНаружная поверхность и торец
Зона обработкиCNGX 120712
Выбор пластины
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасПочему мы
Кто мы
Мы обеспечиваем высокое качество продукции из цельного CBN на всех этапах — от сырья до готовых изделий — и помогаем решать задачи твёрдого точения. В Sundi работают квалифицированные специалисты со средним стажем 20 лет. Мы сопровождаем вас от проектирования до внедрения инструмента.
Преимущества наших пластин из PCBN
Снижение затрат
Снижение затрат на 50-70% по сравнению с твердосплавными пластинами, возможность многократной переточки и более полное использование инструментаВысокая эффективность
Предпочтительный выбор для чернового, получистового и чистового точения при непрерывной и прерывистой обработке
Высокое качество поверхности
Наши цельные пластины из CBN позволяют заменить шлифование точением и получить шероховатость Ra0.4Высокая производительность обработки
Благодаря стабильным физическим свойствам производительность PCBN при твёрдом точении в 5-10 раз выше, чем у твердосплавных и керамических пластин.
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасУстранение неполадок
При использовании цельных пластин иногда возникают проблемы. Ниже приведены типовые ситуации, с которыми можно столкнуться
Выбирайте подходящую марку цельного CBN по типу обрабатываемого материала
Перед работой убедитесь, что цельная пластина из CBN правильно установлена и плотно закреплена, чтобы избежать повреждений из-за ненадёжного прижима и неправильного позиционирования.
При перевороте пластины убедитесь, что её посадочное место чистое и пластина правильно прилегает к корпусу инструмента.
Проверьте посадочное место, опорную пластину и прижим на деформации и повреждения.
Перед обработкой снимите фаску на заготовке инструментом без пластин из CBN.
При обработке закалённых материалов следите за состоянием СОЖ. При отклонениях немедленно остановите обработку и проведите проверку во избежание повреждений.
Оставляйте припуск для окончательной обработки другими типами инструмента.
Станок должен обладать высокой жёсткостью, минимальной вибрацией и малой амплитудой колебаний привода.

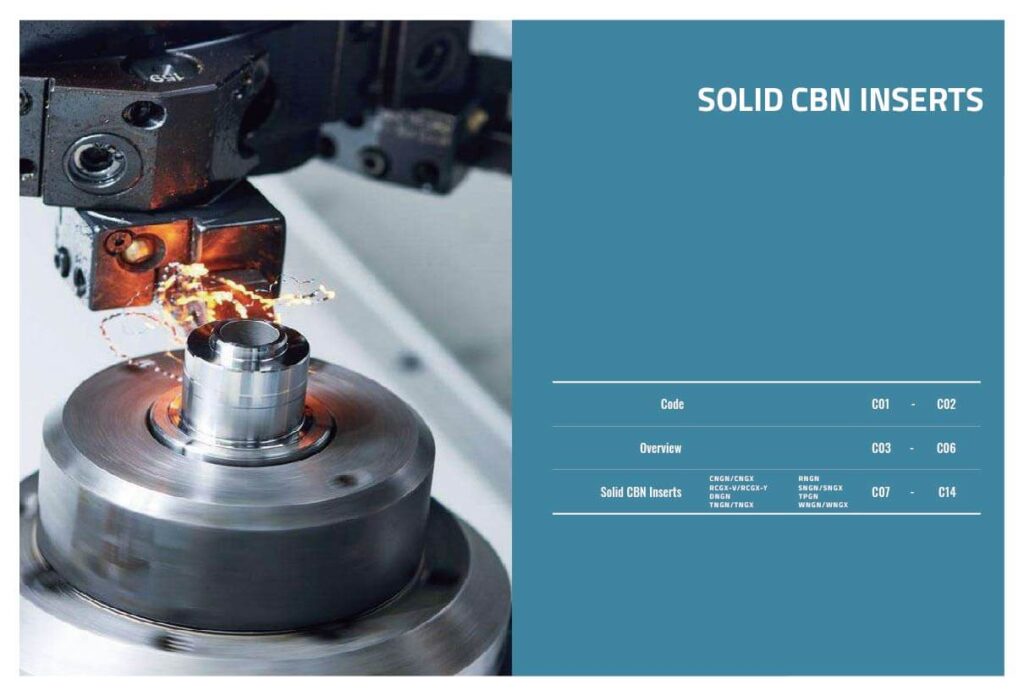

Часто задаваемые вопросы о цельных пластинах из CBN и каталоги
Часто задаваемые вопросы
Вопрос: можно ли использовать цельные пластины из CBN для черновой обработки?
Ответ: Безусловно. Черновая обработка — одно из основных преимуществ цельных пластин из CBN. Поскольку цельные пластины из CBN не ограничены твердосплавной основой, они допускают значительно большую глубину резания (DOC). Это даёт возможность снимать большой объём твёрдого материала за один проход и существенно повышать производительность.
Вопрос: почему цельные пластины из CBN лучше напаянных при тяжёлом прерывистом резании?
Ответ: При тяжёлом прерывистом резании, например точении деталей с отверстиями или шпоночными пазами, силы резания резко меняются.
Напаянные пластины подвержены риску отрыва вершины из-за возможной слабости паяного соединения при высоких напряжениях.
Цельные пластины из CBN имеют однородную цельную структуру без паяных швов и обладают высокой ударной стойкостью. Это делает их подходящими для снятия большого припуска и тяжёлого прерывистого точения.
