Резьбофрезерование и нарезание метчиком: получение точной резьбы фрезой

Резьбофрезерование — сложный способ обработки, важный для получения точной резьбы на деталях. Развитие резьбофрез и современного резьбонарезного инструмента повысило эффективность и точность. В статье сравниваются резьбофрезерование и нарезание метчиком. Узнайте, как получать точную резьбу современными фрезами.

Резьбофрезерование использует вращающуюся фрезу и программируемую винтовую траекторию для получения заданной резьбы. Круговое движение вокруг оси резьбы согласуется с осевым; для однозаходной резьбы один оборот траектории соответствует одному шагу.
Цельнотвердосплавные инструменты и инструменты со сменными пластинами рассчитаны на разные размеры, условия доступа и производственные задачи.
Внутренняя или наружная, правая или левая резьба требуют совместимых фрезы и программы; эффективность оценивают для конкретного применения.

Основные сведения о резьбовых фрезах:

Принцип процесса: Фреза вращается вокруг собственной оси, а её центр движется по окружности с согласованным осевым перемещением. Такая винтовая интерполяция формирует ход резьбы; одного радиального перемещения недостаточно для получения винтовой линии. При программировании многозаходной резьбы различайте ход и шаг.

Совместимость с материалом: Резьбофрезерование применяют к широкому кругу материалов, включая металлы, пластмассы и композиты. Процесс подходит для внутренней и наружной резьбы.

Разнообразие резьб: Резьбофрезерование позволяет получать разные размеры, шаги и профили резьбы. Оно особенно полезно для специальных резьб, которые трудно получить стандартными методами.

Точность и правильность размеров: Резьбонарезной инструмент обеспечивает высокую точность и подходит для задач с жёсткими допусками.

Проектирование инструмента: Резьбовые фрезы могут иметь один осевой резьбовой профиль или несколько, с прямыми либо винтовыми канавками в зависимости от конструкции. Резьбу формируют режущий профиль и запрограммированное движение; не путайте спираль канавки с винтовой траекторией резьбы.

Отвод стружки: При резьбофрезеровании необходим эффективный отвод стружки, чтобы избежать её скопления и поломки инструмента. Подходящие охлаждение или смазка помогают удалять стружку.

Обработка на CNC: Резьбофрезерование часто выполняют на станках с числовым программным управлением (CNC), точно управляющих перемещениями и режимами.

Сложные резьбы: Подходящие фрезы и программы позволяют получать некоторые многозаходные и специальные резьбы. Червяки и другие особые профили требуют специальной геометрии и проверки процесса; стандартная резьбофреза не обладает такой универсальной возможностью.

Стойкость инструмента: Стойкость резьбовой фрезы зависит от марки материала инструмента, геометрии, условий врезания, материала заготовки и режимов. Метчики также имеют несколько рабочих зубьев, поэтому одно лишь их количество не определяет преимущество по стойкости.

Резьбофрезерование и нарезание метчиком — два распространённых метода получения резьбы. У каждого свои преимущества и ограничения для разных условий. Сравним их:

Резьбофрезерование:

Процесс: вращающийся инструмент движется по винтовой траектории, постепенно вырезая резьбу в заготовке.

Преимущества:

Универсальность: совместимая резьбофреза может обрабатывать несколько диаметров или типоразмеров в пределах заданных профиля, шага и рабочей длины.

Сложные резьбы: возможность создавать сложные профили.

Прочность резьбы: зависит от материала, профиля, длины свинчивания и качества изготовления; само резьбофрезерование не гарантирует более прочной резьбы или более равномерного распределения напряжений.

Износ инструмента: сравнивайте полезную стойкость в подходящих для каждого инструмента условиях; несколько кромок не гарантируют большей стойкости, чем у метчика.

Специальная резьба: подходит для специализированных или нестандартных резьб.

Резьба у дна: подходящие резьбофрезы позволяют приблизиться ко дну глухого отверстия с учётом торцевого зазора, рабочей длины и требуемой длины полного профиля.

Контроль стружки: зазор между фрезой и отверстием облегчает удаление стружки, но траектория, форма стружки и подача СОЖ или воздуха должны соответствовать процессу.

Недостатки:

Медленнее для стандартной резьбы: может уступать метчику по скорости.

Первоначальная стоимость: резьбовые фрезы могут стоить дороже метчиков.

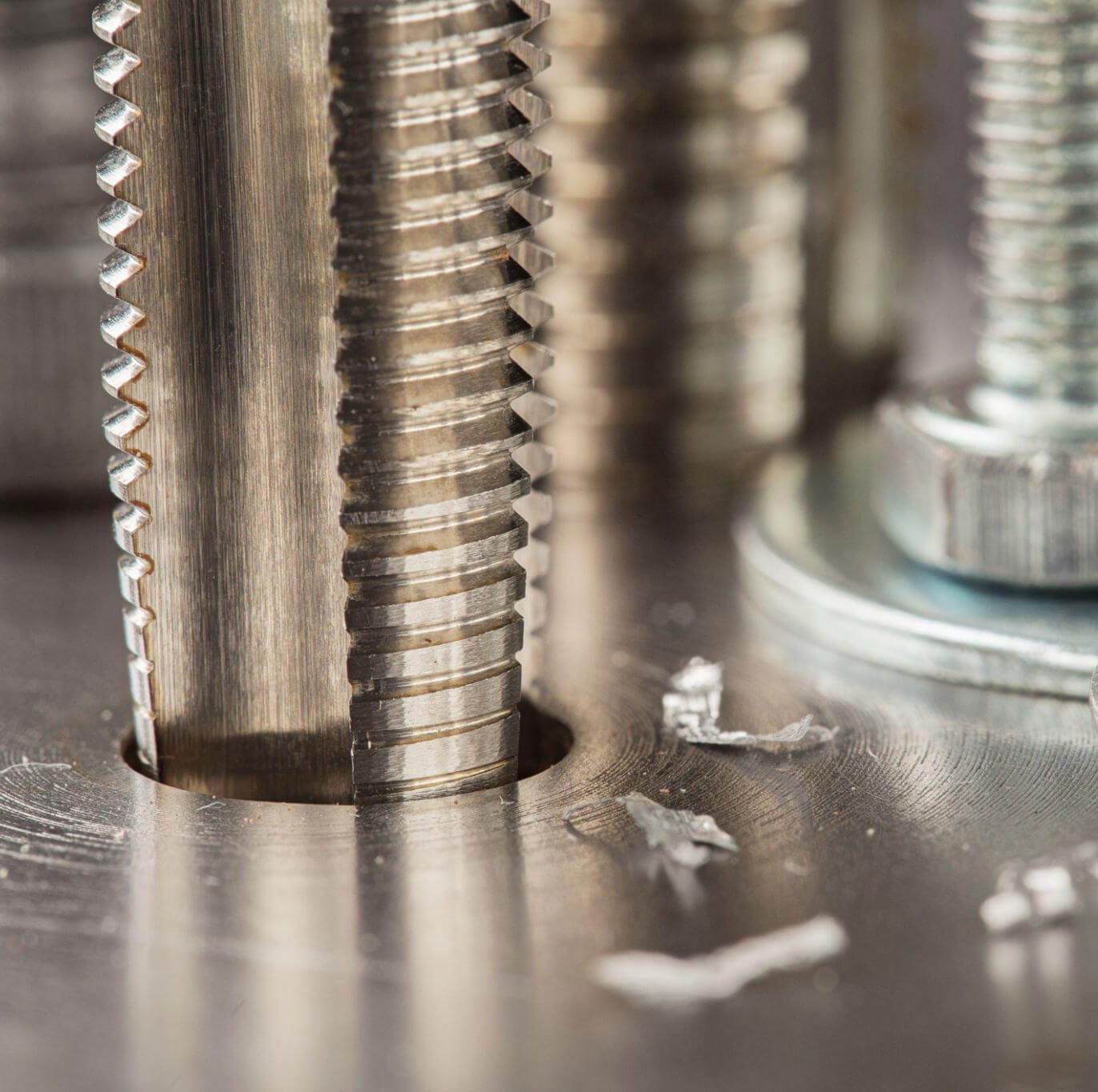

Нарезание метчиком:

Процесс: метчик перемещается вдоль оси, причём вращение синхронизировано с ходом резьбы. Режущие метчики снимают материал, а раскатники пластически деформируют подходящий материал. Повторные осевые врезания не являются определяющим признаком нарезания метчиком; используйте цикл, предусмотренный для инструмента и операции.

Преимущества:

Быстрее для стандартных резьб: нарезание метчиком обычно быстрее при стандартной резьбе.

Простота: простой процесс, особенно для стандартных резьб.

Меньшая начальная стоимость: метчики часто дешевле резьбовых фрез.

Быстрая переналадка: время настройки зависит от крепления, выверки, подготовки отверстия и возможности станка работать метчиком; минимальная наладка не гарантирована.

Недостатки:

Диапазон резьб: каждый метчик обычно предназначен для конкретных размера, шага и профиля. Специальные метчики могут получать нестандартные резьбы, если это допускают конструкция и задача.

Нагрузки резания: метчик создаёт крутящий момент и осевые нагрузки. Неправильные подготовка отверстия, синхронизация, соосность или отвод стружки могут привести к отказу; выбирайте подходящие метчик и процесс для материала.

Качество резьбы: оба процесса выполняют заданные допуски при правильном контроле. Сравнивайте измеренное качество, не предполагая меньшей точности метчика.

Износ инструмента: режущие метчики имеют несколько режущих зубьев, а раскатники — формующие лепестки. Их стойкость зависит от конструкции и условий; сравнение с резьбофрезой как однозубого инструмента некорректно.

Резьба у дна отверстия: заборная часть метчика и зазор до дна ограничивают достижимую глубину полного профиля. Выбирайте тип метчика и глубину отверстия в соответствии с требованиями.

Однопрофильные резьбовые фрезы неполного профиля:
Один осевой резьбовой профиль уменьшает число одновременно работающих профилей. Некоторые инструменты неполного профиля охватывают заданный диапазон шагов и диаметров, но угол профиля, геометрия вершины, зазоры и досягаемость ограничивают совместимость.
Проверяйте диапазон поставщика, не предполагая возможности любого шага или формы впадины.

Многопрофильные резьбовые фрезы:
Несколько профилей вдоль оси позволяют обработать несколько витков за один винтовой оборот и могут сократить цикл. Расстояние между профилями определяет совместимый шаг резьбы для данного инструмента.
Полнопрофильная конструкция также должна соответствовать заданной форме резьбы; ни один вариант не гарантирует конечного допуска без правильной программы и контроля.

Резьбовые фрезы с винтовыми канавками:
Винтовые канавки обеспечивают постепенное зацепление в подходящих задачах, но не обязательны для любой высокоскоростной операции. Силы и поверхность зависят от конструкции, зацепления, материала и установки; подтвердите пригодность для тонких стенок или большого вылета.

Резьбовые фрезы с прямыми канавками:
Прямоканавочные конструкции доступны для определённых резьбонарезных задач. Профили резьб и разрешённая обработка внутренних или наружных резьб зависят от конструкции; одна форма канавки не делает их лучшими для максимальной скорости.

Резьбовые фрезы с функцией снятия фаски:
Некоторые комбинированные инструменты имеют фасочные кромки для совместимых операций резьбофрезерования и снятия фаски одним инструментом. Это режущие элементы, а не зенкованные отверстия в головке. Проверьте допустимые последовательность, размеры и зазоры.

Вопрос: Могут ли резьбовые фрезы создавать разные профили?

Ответ: Подходящие фрезы создают, например, треугольную или упорную резьбу, но для каждой нужны совместимая геометрия и программа. Одна обычная фреза не охватывает все профили.

Вопрос: подходит ли резьбофрезерование для глухих отверстий?

Ответ: да, при подходящих фрезе, подготовленном отверстии и программе. Проверьте доступную глубину резьбы, зазор до дна, движения входа и выхода и отвод стружки.

Вопрос: В каких материалах можно фрезеровать резьбу?

Ответ: резьбофрезы применяются для широкого набора материалов, включая металлы, пластмассы и композиты.

Вопрос: Подходят ли резьбовые фрезы для крупносерийного производства?

Ответ: Резьбофрезерование подходит для малого или большого объёма, если цикл, стойкость, качество и гибкость соответствуют задаче. Перед выбором для производства сравните реальный процесс с метчиком.

Вопрос: можно ли использовать резьбофрезы на станках CNC?

Ответ: да, резьбофрезерование хорошо подходит для станков с ЧПУ и позволяет программировать точное получение резьбы.

Резьбофрезерование изменило получение резьбы, повысив точность, универсальность и эффективность. Знание особенностей резьбофрез, их типов и правил применения помогает получать отличные результаты.
