Пластины с напаянными режущими элементами из CBN
Стойкие пластины для высокоточной обработки закалённой стали.
ПодробнееТОКАРНЫЕ ПЛАСТИНЫ ИЗ CBN / PCBN
Пластины из CBN / PCBN для закалённой стали и чугуна
Пластины из CBN с напаянными вершинами, полной кромкой и цельные пластины для непрерывного и прерывистого твёрдого точения. Подбор начинается с марки и твёрдости HRC заготовки, стабильности резания, размера пластины по ISO и задачи черновой или чистовой обработки.
Подбор CBN для непрерывного и прерывистого резания
Отправьте марку и твёрдость HRC заготовки, сведения о текущей пластине, характере резания и режимах обработки.
Прерывистое резание может вызвать выкрашивание кромкиМарку CBN, подготовку кромки и конструкцию пластины подбирают по твёрдости материала и интенсивности прерываний.
При непрерывном твёрдом точении выделяется теплоСкорость, подачу и глубину резания рассматривают с учётом марки заготовки и задачи черновой или чистовой обработки.
Требуемое качество поверхности определяет подготовку кромкиПеред окончательным выбором пластины уточняют её форму по ISO, размер, жёсткость установки и требования к поверхности.
С чего начать:Укажите материал и HRC, текущую пластину, характер резания и требования к поверхности.
- Точение закалённой стали
- Обработка чугуна
- Марки для прерывистого резания
- Форматы пластин по ISO

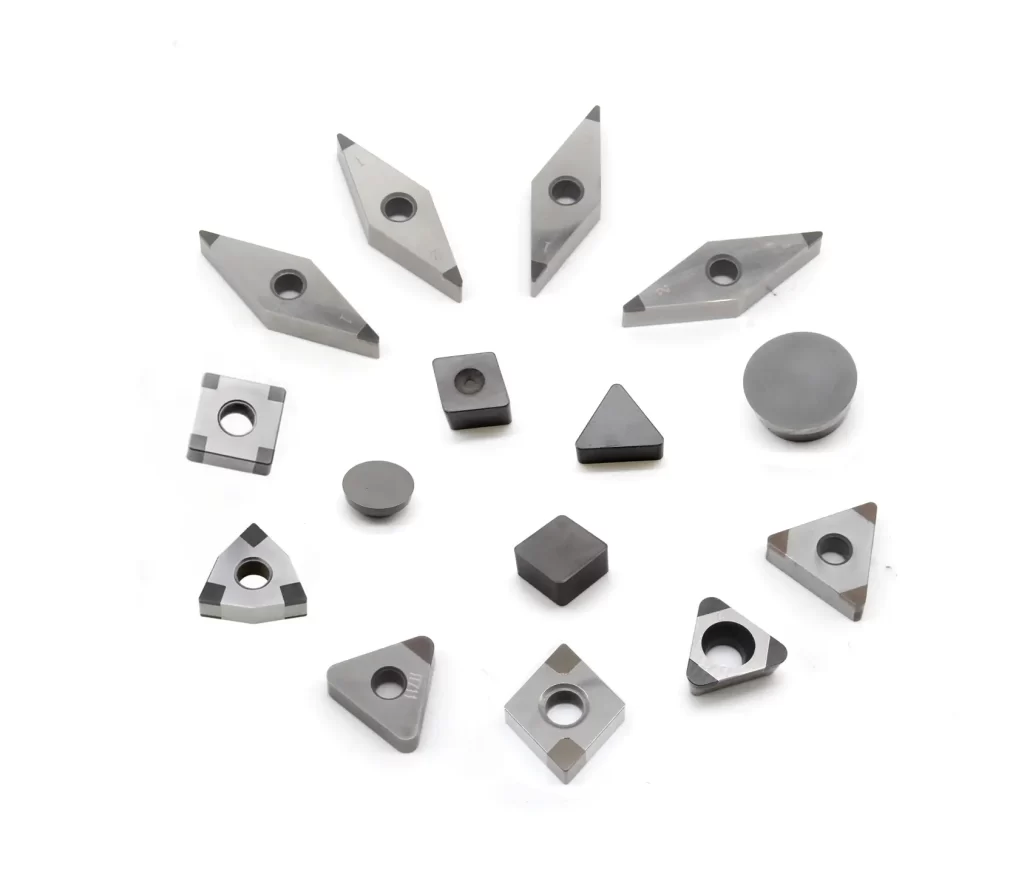

Сменные пластины из CBN (PCBN) для различных задач обработки
Мы предлагаем различные сменные пластины из CBN/PCBN. Укажите модель инструмента по системе обозначений ISO, и мы изготовим подходящие пластины с учётом его применения и свойств материала. Эти сменные пластины широко используются для точения, растачивания, обработки канавок, фрезерования и нарезания резьбы, а также в составе сменных инструментальных систем.
Токарные пластины с полной кромкой из CBN
Непрерывные режущие кромки обеспечивают стабильность высокоскоростного точения.
ПодробнееЦельные пластины из CBN
Цельные инструменты из CBN для тяжелой обработки и снятия больших припусков на чугуне.
ПодробнееТокарные пластины из CBN на заказ
Специальные пластины из CBN, разработанные под ваши требования.
ПодробнееФрезерные пластины из CBN
Высокоэффективные пластины для фрезерования закалённых сталей и чугунов.
ПодробнееКанавочные пластины из CBN
Точные канавочные пластины для сложных железосодержащих материалов и сплавов.
ПодробнееРезьбонарезные пластины из CBN
Надёжные резьбовые пластины для закалённых сталей с высокой стойкостью.
ПодробнееТокарные пластины из CBN и PCBN для закалённых материалов
Сообщите твёрдость заготовки, тип пластины, требования к поверхности и условия резания. Мы подберём пластину из CBN или PCBN для надёжного твёрдого точения.
Связаться сейчасПРИМЕНЕНИЕ
Применение пластин из CBN / PCBN
Типичные примеры — непрерывное твёрдое точение, прерывистое точение, обработка чугуна и деталей типа валов. Приведённые примеры не исчерпывают возможностей пластин из CBN / PCBN. Пригодность определяется маркой материала, твёрдостью и условиями резания.
Непрерывное твёрдое точение
Непрерывное резание поверхностей закалённой стали
Прерывистое точение
Точение прерывистых поверхностей заготовок
Точение чугуна
Точение чугунных деталей и профилей
Детали типа валов
Точение цилиндрических и ступенчатых поверхностей
Преимущества пластин из CBN
Пластины из CBN обладают высокой твёрдостью и износостойкостью, обеспечивая медленный износ и длительную стойкость при обработке закалённых сталей, отбелённого чугуна и других материалов с твёрдыми карбидами или мартенситом. Благодаря термической стабильности режущая кромка сохраняет остроту и надёжность даже при высокой температуре резания, обеспечивая точность. В отличие от пластин из PCD, CBN имеет очень низкое химическое сродство к элементам Fe, Ni и Co, что делает его подходящим решением для обработки железосодержащих металлов.
Материалы и применение
При обработке железосодержащих материалов и жаропрочных сплавов на основе Ni и Co пластины из CBN — отличный выбор, особенно для следующих задач:
Примеры применения пластин из CBN (PCBN)

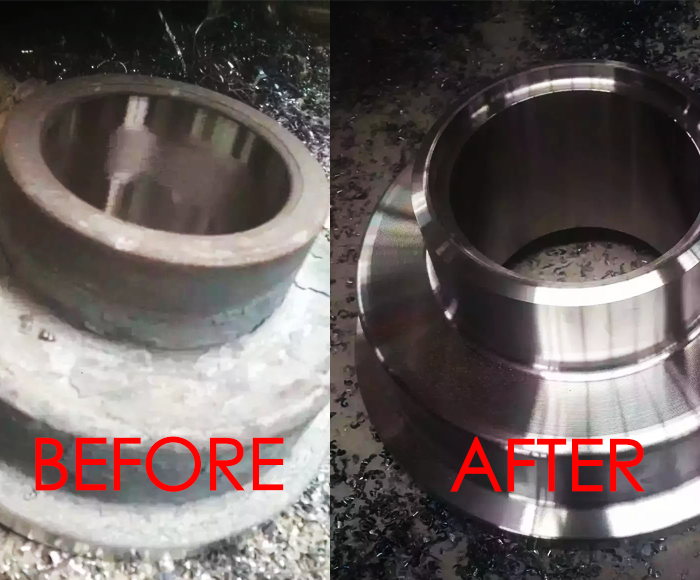

Пластины из CBN для точения закалённой стали
ПроизводительностьСравнение с другими марками
1.7 x
Стойкость инструментаСравнение с твердосплавными пластинами
50 x
Закалённая сталь, 57–62 HRC
Обрабатываемый материал100 M/Min
Скорость резания (V)0.1 mm/Rev
Подача (f)0.15 mm
Глубина резания (d)
Производительность
- Более 500 деталей на комплект пластин
- Повышенная точность размеров
- Лучший контроль шероховатости поверхности
Пластины из CBN для точения полуоси
ПроизводительностьСравнение с другими марками
1.5 x
Стойкость инструментаСравнение с твердосплавными пластинами
53 x
HRC55–60 (20CrNiMoH)
Обрабатываемый материал170 M/Min
Скорость резания (V)0.22 mm/Rev
Подача (f)0.1 mm
Глубина резания (d)
Производительность
Стойкость инструмента на 15% выше, чем у конкурентов, при одинаковых режимах
Значительное снижение затрат заказчика
Почему стоит выбрать SUNDI как производителя пластин из CBN (PCBN)
Наши токарные пластины из CBN/PCBN разработаны для длительной стойкости, стабильного качества поверхности и точного выдерживания размеров. Это снижает стоимость деталей, повышает производительность и сокращает общие производственные затраты.
Снижение затрат
Длительная стойкость снижает затраты на обработку и повышает эффективность.Высококачественные материалы

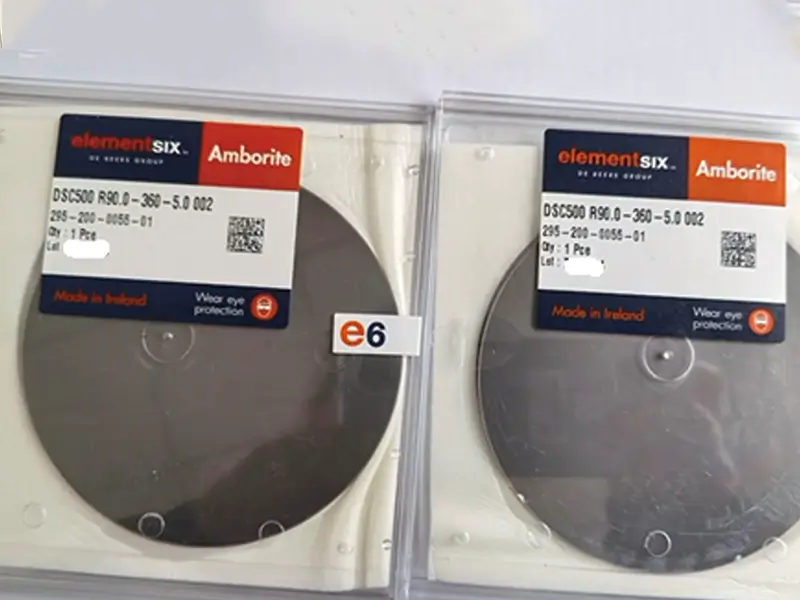

Исходные материалы CBN E6 из Великобритании обеспечивают твёрдость и стабильность.Опытная команда

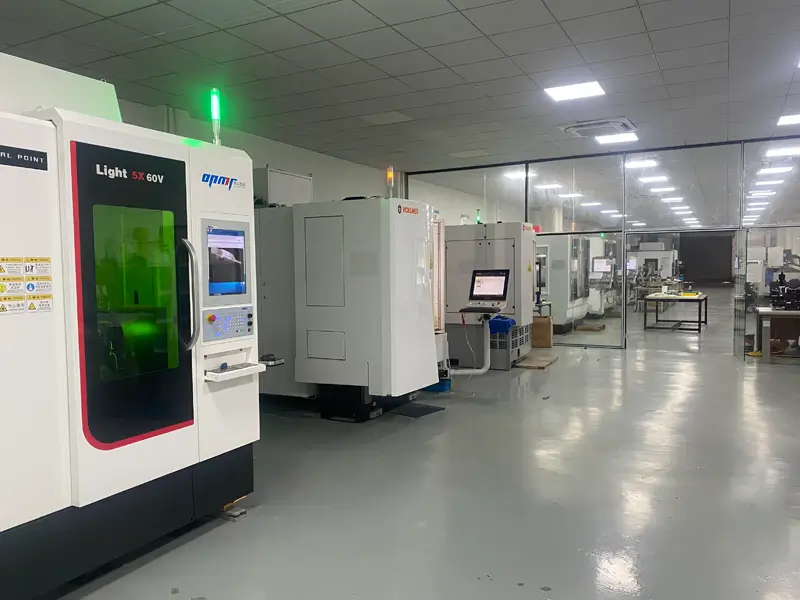

Квалифицированные инженеры и рабочие обеспечивают надёжную работу инструмента.Современное оборудование

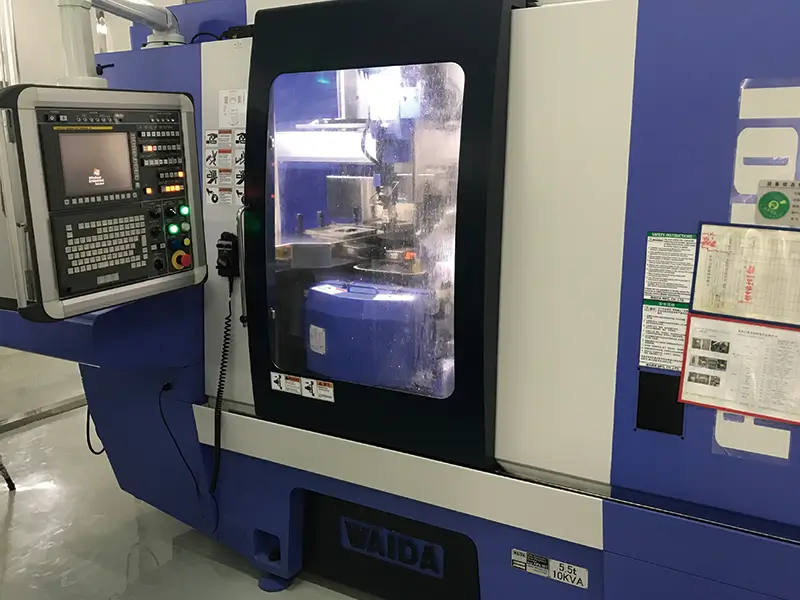

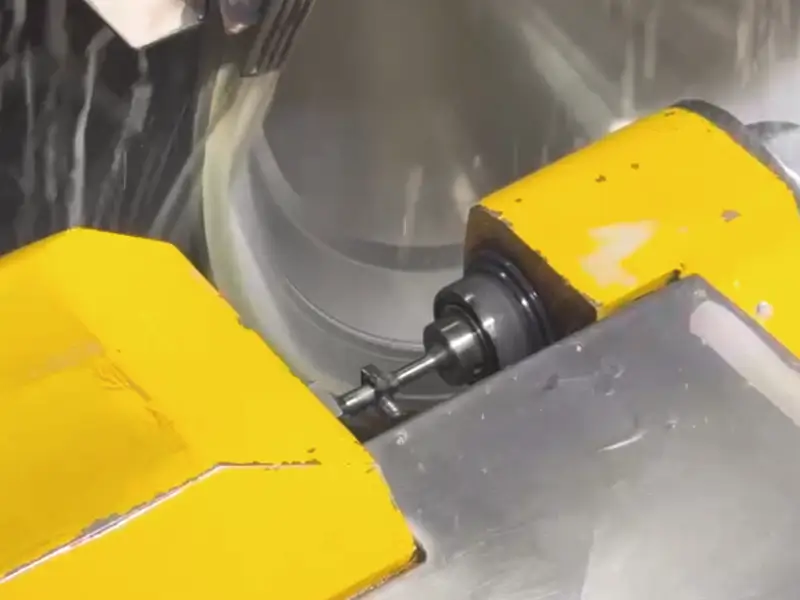

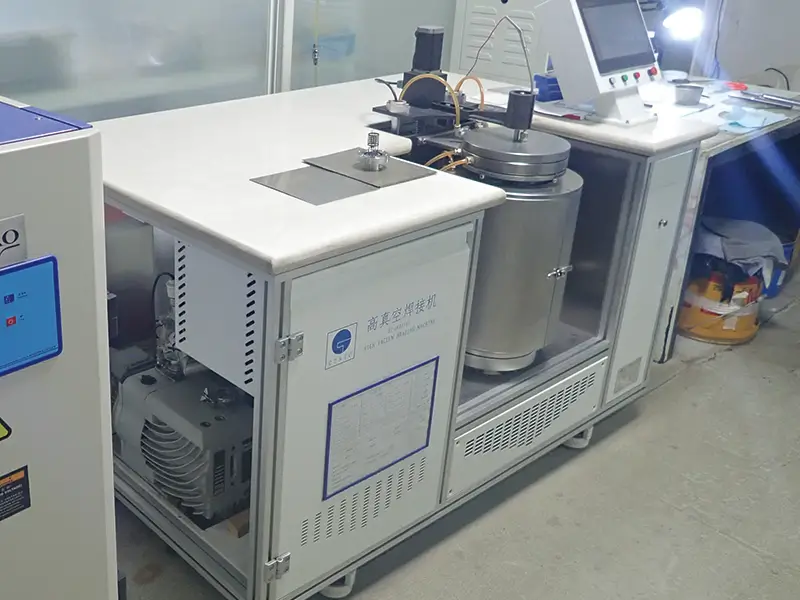

Периферийное шлифование, лазерная резка и вакуумная пайка обеспечивают точность.
Свойства материала CBN
CBN E6 обеспечивает прочность, стабильность и высокую эффективность.
Прочность / вязкостьНизкое содержание CBN 40-70% 0.5-5μm
Теплопроводность
Прочность / вязкостьВысокое содержание CBN 70-95% 2-10μm
Теплопроводность
DCN450
Около 45% CBN
Субмикронный размер зерна CBN
Субмикронный размер зерна CBN
DCC500
Около 50% CBN
Средний размер зерна 1.5 μm
Средний размер зерна 1.5 μm
DCX650
Около 65% CBN
Фирменный мультимодальный состав зёрен со средним размером 3 μm
Фирменный мультимодальный состав зёрен со средним размером 3 μm
DBW85
Около 85% CBN
Средний размер зерна 2 μm
Средний размер зерна 2 μm
DBS900
Около 90% CBN
Средний размер зерна 2 μm
Средний размер зерна 2 μm
| Материал заготовки | Твёрдость | Скорость резания (m/min) | Глубина резания d (mm) | Подача f (mm/rev) | Рекомендация |
|---|---|---|---|---|---|
| закалённой стали | >55HRC | 130~210 | - 0.5 | - 0.5 | DCN450 |
| <56HRC | 100~190 | - 0.5 | 0.3~0.5 | DCC500 | |
| Серые чугуны | <55HRC | 600~2500 | 0.2~2.0 | 0.5~5.0 | DBW85 |
| >55HRC | 600~2500 | 0.1~1.0 | 0.1~2.0 | DBS900 / DBW85 | |
| Высокопрочный чугун | - | 150~350 | 0.2~2.0 | 0.1~1.0 | DCC500 / DCX650 |
| Белые и хромистые чугуны | - | 50~80 | 0.2~2.0 | 0.1~0.5 | DBW85/DBS900 |
| 50~100 | 1.0~3.0 | 0.2~2.0 | |||
| Кольца сёдел клапанов | <350HV | 50~180 | 0.1~0.5 | 0.05~0.2 | DBW85 |
| >350HV | 50~180 | 0.1~0.5 | 0.05~0.2 |
Часто задаваемые вопросы о пластинах из CBN и каталоги
Часто задаваемые вопросы
Правда ли, что при точении CBN сталь не режется, а сгорает в результате химической реакции?
Это распространённое заблуждение. Пластины из CBN не сжигают сталь. Высокая твёрдость и термическая стабильность CBN позволяют механически резать закалённые стали при очень высоких температурах, когда твердосплавный инструмент уже не работает. Горения нет: это по-прежнему процесс резания с контролируемым износом.
Какова средняя цена пластины из CBN?
Срок поставки зависит от изделия и объёма заказа. Стандартные позиции часто отгружаются в течение 3-7 дней, а изготовление специальных пластин может занимать 10-20 дней.
Каков обычный срок поставки?
Срок поставки зависит от изделия и объёма заказа. Стандартные позиции часто отгружаются в течение 3-7 дней, а изготовление специальных пластин может занимать 10-20 дней.
Выполняете ли вы международную доставку?
Да. Мы работаем с DHL, FedEx, UPS и другими перевозчиками. По требованиям заказчика также возможна морская или авиационная перевозка.
Могу ли я заказать у вас, если у меня нет опыта зарубежных закупок?
Конечно. Мы сопровождаем новых покупателей на всех этапах: предложение, оплата, таможенное оформление и доставка, чтобы вы могли уверенно сделать заказ.
Какое послепродажное обслуживание вы предоставляете?
Мы обеспечиваем полную послепродажную поддержку: контроль качества продукции, рекомендации по применению и технические консультации. При проблемах с качеством оперативно организуем возврат или замену.
Предоставляете ли вы техническую поддержку?
Да. Наши опытные инженеры рекомендуют марку CBN и режимы резания с учётом материала и твёрдости заготовки, а также состояния станка.
Почему пластины из CBN дороже твердосплавных?
CBN — сверхтвёрдый материал, требующий современных технологий изготовления. Хотя цена одной пластины выше, её стойкость значительно больше, а простои меньше, что снижает общие затраты на обработку.
