Полное руководство по сверлам с двойной ленточкой: точность, устойчивость и экономичность

В ответственной обработке на станках с ЧПУ (CNC) точность — не просто цель, а требование. Станочники часто сталкиваются с «уводом» сверла: обычное спиральное сверло отклоняется от центра, что приводит к увеличенным отверстиям, плохой соосности и грубой поверхности.

Если вы сталкивались с такими проблемами, Сверло с двойными направляющими ленточками может стать нужным инженерным решением. Рассмотрим механику конструкции, её сравнительные преимущества и причины превращения в отраслевой стандарт высокопроизводительного сверления.

Чтобы понять сверло с двойными ленточками, сначала рассмотрим стандартное. Типичное спиральное сверло имеет одна ленточка на каждой канавке — узкая приподнятая поверхность, направляющая сверло при резании.

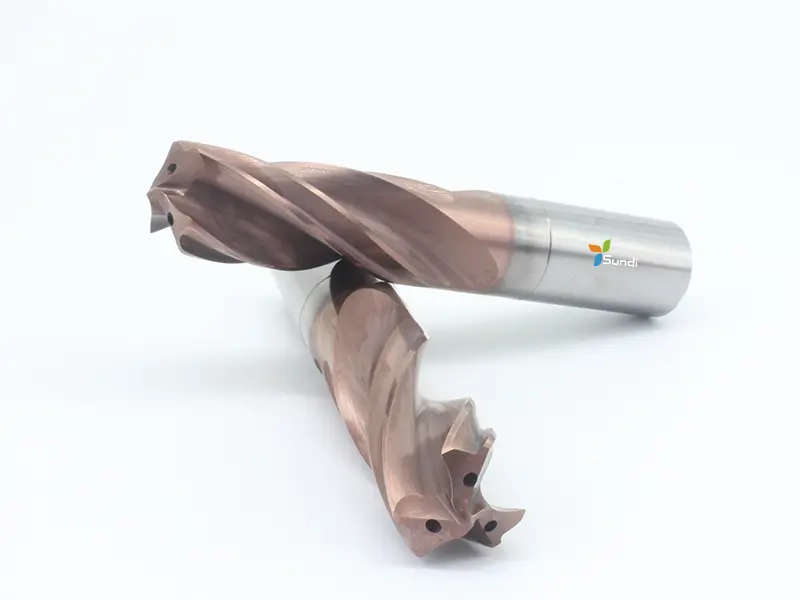

Такая конструкция сверла с двойными ленточками имеет две ленточки на каждой канавке, всего четыре.

1. Передняя направляющая ленточка: Расположена у режущей кромки и выполняет основное направление.

2. Задняя ленточка: Расположена дальше по спинке зуба и обеспечивает дополнительную опору.

Эта «четырёхточечная» система контакта создаёт стабилизацию на 360 градусов внутри отверстия, действуя как встроенная направляющая втулка и предотвращая качание или дрожание сверла при подаче.

Зачем нужны дополнительные ленточки? Их преимущества существенны для высокопроизводительной обработки.

Главное преимущество — значительное снижение вибраций. Благодаря четырем точкам контакта со стенкой отверстия сверло менее склонно к раскачиванию и отклонению, чем стандартное.

• Лучшая прямолинейность отверстия: Сверло значительно точнее следует оси, что важно для глубокого сверления, например 5xD, 8xD и более.

• Высокое качество поверхности: Меньшие колебания означают меньше вибрационных следов. Стенки отверстия получаются более гладкими, с меньшим средним арифметическим отклонением профиля Ra.

• Качество уровня развёртывания: Во многих задачах поверхность после сверла с двойными ленточками настолько хороша, что приближается к развёрнутому отверстию. Иногда это исключает вторичную чистовую операцию, экономя время и средства

Сверление сопровождается интенсивным трением и образованием большого количества тепла и стружки. При забивании стружкой инструмент ломается.

Исполнение с двойной ленточкой часто сочетается с оптимизированной геометрией канавок. Такая конструкция допускает более широкие и эффективные каналы отвода стружки, что особенно важно при глубокого сверления. Кроме того, более плавный отвод предотвращает протаскивание горячей стружки по свежей стенке и защищает поверхность.

Важно и то, что такие конструкции улучшают подвод СОЖ. Ленточки помогают направлять жидкость непосредственно в зону резания, подобно эффективной системе охлаждения двигателя, снижая температуру инструмента.

Стабильность и тепловой контроль напрямую повышают долговечность. Невибрирующее сверло меньше склонно к сколам кромок, а более холодное медленнее изнашивается.

Хотя начальная цена сверла с двойными ленточками выше, долговечность делает его экономичным. Многие качественные твердосплавные модели допускают профессиональную переточку. Правильно переточенное сверло часто достигает более 80% стойкости нового, существенно снижая затраты на отверстие.

В автомобилестроении сверление таких деталей, как тормозные диски и блоки двигателей, требует высокой скорости и надежности. Двойная ленточка легко воспринимает большие радиальные силы при обработке чугуна, предотвращая «раструб» на входе в отверстие.

Алюминий мягок, но сложен в обработке: он склонен к образованию нежелательных заусенцев, особенно на выходе отверстий. Устойчивость сверла с двойной ленточкой значительно уменьшает выходные заусенцы и обеспечивает зеркальную поверхность отверстия, часто требуемую для авиационных и автомобильных деталей.

Сверление через полимер, армированный углеродным волокном (CFRP) в пакете с алюминием сложно для стандартных свёрл. Двойные ленточки, особенно в сочетании с свёрлами PCD из поликристаллического алмаза, предотвращают расслоение композита, одновременно выдерживая узкий допуск металлического слоя.

Распространено ошибочное мнение, что высокопроизводительные сверла из-за сложности являются «одноразовыми». Это неверно. Высококачественные твердосплавные сверла с двойной ленточкой можно профессионально переточены.

• Восстановление характеристик: Специализированная переточка восстанавливает 95-100% исходной геометрии сверла.

• Стойкость инструмента: Переточенный инструмент часто обеспечивает более 80% ресурса нового сверла. Если перетачивать один инструмент от 3 до 5 раз, то стоимость одного отверстия (CPH) значительно снижается, что делает такое решение гораздо более рациональным в долгосрочной перспективе, чем дешевые малопроизводительные альтернативы.

Сверло с двойной ленточкой — не просто режущий инструмент, а система стабилизации отверстия. Четыре точки контакта превращают неустойчивое сверление в точный и предсказуемый процесс. При обработке глубоких отверстий в стали или чувствительных авиационных композитов переход на двойную ленточку может стать ключом к повышению качества деталей и снижению производственных затрат.

Нужны индивидуальные рекомендации скорости и подачи для вашего материала? Свяжитесь с нашей технической командой уже сегодня!

О: Это не рекомендуется. Для правильной работы сверлам с двойной ленточкой необходимы высокая жесткость и стабильная подача, обеспечиваемые станками с ЧПУ.

О: Хотя площадь контакта увеличивается, современные покрытия, например TiAlN или AlTiN, и внутренний подвод СОЖ снижают трение, превращая этот контакт в полезное выглаживающее воздействие.
