Сверло с напаянными режущими элементами из PCD
Режущие кромки из PCD на твердосплавном корпусе для сверления абразивных материалов и цветных металлов.
ПодробнееСВЕРЛА И МИКРОСВЕРЛА ИЗ PCD
Сверла из PCD для керамики, твердого сплава и SiC
Sundi разрабатывает специализированные сверла из PCD для диоксида циркония и технической керамики, твердого сплава на основе карбида вольфрама, карбида кремния и графита. Микросверла из PCD для многослойных печатных плат и композитных ламинатов разрабатываются с учетом состава слоев и требований к отверстиям.
Когда стоит рассмотреть PCD для сверления
Основные области применения — твердые абразивные материалы и сверление микроотверстий в многослойных материалах.
Керамика и SiC быстро изнашивают твердый сплавРежущие кромки из PCD применяются для диоксида циркония, технической керамики и карбида кремния, когда обычный твердосплавный инструмент слишком быстро теряет стойкость кромки.
Для твердого сплава требуется PCDМарку PCD и условия резания выбирают с учетом марки твердого сплава, диаметра и глубины отверстия и подачи СОЖ.
Многослойные печатные платы ускоряют износ микросверлМикросверла из PCD разрабатываются для пакетов слоев меди, смолы и стекловолокна, где увеличение числа слоев повышает износ и требования к стабильности отверстий.
С чего начать:Укажите марку материала, диаметр, глубину и допуск отверстия; для сверления печатных плат также укажите состав слоев.
- Сверление технической керамики
- Сверление твердого сплава
- Сверление карбида кремния
- Микросверление печатных плат
Мы предлагаем различные типы сверл из PCD
Мы предлагаем широкий выбор сверл из PCD, включая ступенчатые сверла, микросверла, сверла с цельной головкой и сверла с режущими элементами из PCD, обеспечивающие точность, стойкость и эффективность в сложных задачах обработки.
Цельная режущая головка из PCD
Цельный режущий наконечник из PCD для жесткого, износостойкого инструмента и точного сверления.
ПодробнееМикросверло из PCD
Сверла из PCD малого диаметра для микроотверстий в керамике, алюминиевых сплавах и композитах.
ПодробнееСтупенчатое сверло с режущими элементами из PCD
Ступенчатая геометрия PCD объединяет сверление, рассверливание и снятие фаски одним инструментом.
ПодробнееОсновные характеристики сверл из PCD
Спиральное сверло с режущими элементами из PCD
Твердосплавное сверло с режущими элементами из PCD для композитов и цветных металлов.
- Конструкция
- Материал CHEVRON PCD припаивается к вершине твердосплавного корпуса.
- Изготовление
- Корпус и участок PCD обрабатываются совместно методом электроэрозионной обработки для обеспечения стабильной геометрии инструмента.
- Материалы
- Применяется для алюминиевых сплавов, SiC, углепластика, PMMA и пластмасс.
Сверло с режущими элементами из PCD и подводом СОЖ
Сверло с режущими элементами из PCD и внутренними спиральными каналами для СОЖ, обеспечивающими увеличение стойкости.
- Конструкция
- PCD припаивается поперек торца цельного твердосплавного корпуса.
- Внутренний подвод СОЖ
- Спиральные каналы для СОЖ помогают снизить температуру при сверлении и улучшить смазывание.
- Стойкость инструмента
- Охлаждение и смазывание уменьшают износ, обеспечивая более длительную стойкость по сравнению с инструментом только из твердого сплава.
Спиральное сверло с цельной головкой из PCD
Цельная головка из PCD для сверления композитов и пакетов материалов.
- Конструкция
- Цельная головка изготовлена из специального материала PCD.
- Области применения
- Разработано для композитов и пакетов из композитов, алюминия и титана.
- Стабильность резания
- Цельная головка сопротивляется образованию трещин и сколов, повышая стабильность инструмента.
Ступенчатое сверло из PCD · спиральные канавки
Задавайте положение отверстий и обрабатывайте фаски ступенчатым сверлом из PCD со спиральными канавками.
- Геометрия режущей части
- Режущие элементы из PCD на вершине сверла и участке снятия фаски обеспечивают позиционирование отверстий и обработку фасок под углом 45° или 60°.
- Процесс обработки
- Совмещение этих операций помогает сократить вспомогательные действия и объем обработки.
- Управление стружкой
- Можно добавить два выходных отверстия с учетом материала и требований к отверстию, чтобы уменьшить влияние стружки на обработку.
Ступенчатое сверло из PCD · прямые канавки
Сверло-развертка с прямыми канавками для точного получения и чистовой обработки отверстий.
- Тип инструмента
- Также называется сверлом-разверткой. См. соответствующие развертки из PCD.
- Материалы
- Предназначено для хрупких материалов и материалов, образующих порошкообразную стружку, включая алюминиевые сплавы, керамику, графит и композиты.
- Качество отверстия
- Обеспечивает стабильное резание, гладкие стенки отверстия и точность размеров при длительной стойкости и стабильной работе.

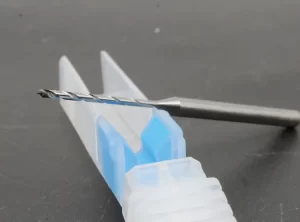

Микросверло из PCD
Спиральное микросверло для отверстий малого диаметра.
- Конструкция инструмента
- Конструкция спирального микросверла на основе цельного твердосплавного корпуса.
- Диаметр вершины
- Диаметр вершины сверла составляет от 1 до 2 мм.
- Стойкость инструмента
- Обеспечивает более длительную стойкость по сравнению с обычными твердосплавными сверлами.
Специальные сверла из PCD для точной обработки отверстий
Сообщите материал заготовки, геометрию отверстия, допуск и производственную задачу. Мы рекомендуем сверло из PCD, разработанное с учетом точности и стойкости.
Связаться сейчасПример применения сверл из PCD
Сверло с режущими элементами из PCD для графита
Стойкость инструментаПо сравнению с твердосплавным сверлом
25 ×
ПроизводительностьПо сравнению с твердосплавным сверлом
1,2 ×
Графитовая плита
область примененияГрафит
обрабатываемый материалС режущими элементами из PCD D7
Выбор инструментаСквозное отверстие
Область примененияВоздух
СОЖ10 тыс. отверстий
Стойкость инструмента
Сверло из PCD для керамических деталей
Стойкость инструментаПо сравнению с твердосплавным сверлом
10 ×
ПроизводительностьПо сравнению с другим брендом
1,3 ×
Керамические детали
область примененияДиоксид циркония (ZrO2)
обрабатываемый материалЦельный PCD D3.2
Выбор инструментаСквозное отверстие
Область примененияЭмульсия
СОЖ3,5 тыс. деталей
Стойкость инструмента
Сверло из PCD для деталей из твердого сплава на основе карбида вольфрама
Стойкость инструментаПо сравнению с твердосплавным сверлом
15,5 ×
ПроизводительностьПо сравнению с твердосплавным сверлом
4,4 ×
Твердосплавные детали
область примененияКарбид вольфрама
обрабатываемый материалЦельный PCD D2.0
Выбор инструментаГлухое отверстие
Область примененияЭмульсия
СОЖ5,0 тыс. деталей
Стойкость инструмента
Связаться с нами сейчас
Мы будем рады поделиться с вами другими успешными примерами применения
Связаться сейчас
Особенности сверл из PCD и наши возможности
- Высокая надежность процесса.
- Высокая точность центрирования.
- высокая стабильность.
- Максимальная стойкость инструмента.
- Высокая износостойкость.
- Наивысшие средние скорости.
- Короткое время обработки.
- Очень высокое качество поверхности.
- Незначительное наростообразование на режущей кромке
Материалы PCD для сверл
A2DS Chevron
Крупнозернистый материал PCD
- Стойкость инструмента в 10 раз выше, чем у твердосплавных сверл
- Доступны заготовки в форме полудиска
- Доступны сегменты, вырезанные методом электроэрозионной обработки, в том числе по заказу
A3DP Planar
Мелкозернистый PCD
- Материал обеспечивает практически неограниченную гибкость выбора геометрии вершины сверла
- Стойкость более чем в 10 раз выше, чем у твердосплавных сверл
- Возможны большие передние углы для снижения сил резания
A3DC Cone
Среднезернистый материал PCD
- Значительно повышенная износостойкость по сравнению с обычными твердосплавными сверлами с покрытием
- Стабильные характеристики на протяжении срока службы инструмента
- Подходит для сверления пакетов из углепластика с алюминием и/или титаном
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасЧасто задаваемые вопросы о сверлах из PCD и каталоги
Часто задаваемые вопросы
Частые вопросы и ответы
Как выбрать между сверлом из PCD и сверлом с алмазным CVD-покрытием?
Если для вас важнее стойкость инструмента и очень гладкая поверхность отверстия, предпочтительнее PCD. Если нужен более доступный по цене вариант с повышенной стойкостью к ударным нагрузкам, имеет смысл рассмотреть сверло с CVD-покрытием.
Есть ли сверла из PCD на складе?
Как правило, нет. Эти сверла предназначены для конкретных задач, поэтому изготавливаются после заказа. Обычно это занимает около одной-двух недель.
Можно ли перетачивать сверла из PCD?
Да, их можно перетачивать. Однако для этого требуется специальное оборудование, а число переточек ограничено износом инструмента.
Какие варианты охлаждения доступны для сверл из PCD?
Они могут изготавливаться с наружным подводом СОЖ или с подачей через инструмент. Выбор зависит от глубины отверстия и используемого станка.
Какова стойкость сверла из PCD?
Она значительно выше, чем у твердосплавного сверла, — часто в 10–50 раз. Однако это не фиксированное значение: стойкость зависит от материала заготовки, скорости резания и охлаждения.
