Выбор числа зубьев концевой фрезы и его влияние на обработку

Концевые фрезы — режущие инструменты, широко применяемые для формообразования и резания материалов. Они выпускаются в различных конфигурациях и размерах под конкретные задачи. Число зубьев концевой фрезы значительно влияет на скорость обработки, качество поверхности и стойкость. Правильный выбор числа зубьев важен для эффективности и нужного результата. В этой статье мы подробнее сравним «2-зубые и 4-зубые» концевые фрезы, а также другие варианты числа зубьев, их преимущества, ограничения и особенности.

Число зубьев существенно влияет на работу концевой фрезы: размер сердцевины, прочность, отвод стружки и поверхность. Понимание этих основ важно для выбора инструмента при обработке алюминия или стали, черновых или чистовых операциях.

Число зубьев обозначает количество режущих кромок по окружности концевой фрезы. У монолитной фрезы эти кромки не являются отдельными пластинами.
При сопоставимых диаметрах число зубьев и конструкция сердцевины определяют компромисс между режущей способностью и пространством для стружки.
Большее число зубьев само по себе не улучшает отвод стружки.
Выбирайте геометрию и покрытие по материалу и условиям резания, а не только по числу зубьев.

Глубина канавок и геометрия сердцевины влияют и на пространство для стружки, и на жёсткость. При большом врезании нужен достаточный отвод. Малое врезание может допускать больше зубьев. Само по себе разделение на черновую и чистовую обработку не определяет правильное число.

Одно число канавок не определяет съём или поверхность. При постоянных частоте шпинделя и подаче на зуб большее число зубьев увеличивает программируемую подачу, но лишь если инструмент и процесс выдерживают нагрузку. Также учитывайте контакт, жёсткость, биение и отвод стружки.

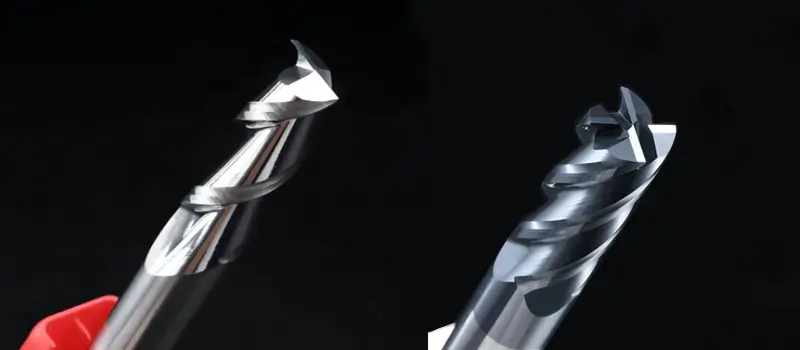

2-зубые и 4-зубые концевые фрезы широко применяются на станках; у каждой есть преимущества и ограничения в зависимости от материала и операции. Далее рассмотрим различия подробнее, чтобы помочь обоснованно выбрать между 2-зубой и 4-зубой фрезой для вашей задачи.

Двухзубые концевые фрезы часто выбирают для пазов и карманов в алюминий когда важен свободный выход стружки. Выбирайте геометрию и покрытие под конкретный материал.
Два зуба не обеспечивают автоматически более крупную стружку, высокую скорость или большую стойкость: результат зависит от условий резания и конструкции.

Четырёхзубые концевые фрезы распространены для обработки стали. Подтвердите пригодность конкретной модели для пазов, бокового или чистового фрезерования.
Число зубьев не определяет теплостойкость; выбирайте сплав, покрытие и режимы под материал и операцию.

Однозубые и трёхзубые инструменты выпускают для алюминия и других материалов.
Один зуб позволяет получить значительное пространство для стружки.
При одинаковых RPM и подаче на зуб три зуба допускают большую программируемую подачу, чем два, с учётом ограничений отвода стружки, мощности и жёсткости.

Фрезы с числом зубьев более четырёх подходят для стратегий малого зацепления и некоторых чистовых операций. Существуют специальные конструкции для сталей, титана и никелевых сплавов. Следуйте рекомендациям изготовителя: эти материалы нельзя группировать только по твёрдости, а большое число зубьев не означает автоматической пригодности для глубокого паза.

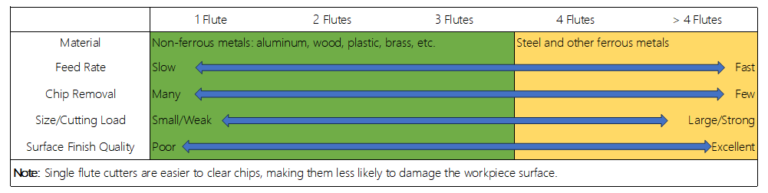

Факторы выбора числа зубьев: учитывайте тип материала, операцию и стойкость инструмента, чтобы обеспечить оптимальную работу.

Для оптимальной работы при выборе числа кромок учитывайте материал, операцию и стойкость инструмента.

Учитывайте конкретный сплав или неметаллический материал, характер стружки и операцию. Одной твёрдости недостаточно.
Начните с рекомендаций по инструменту для материала, затем проверьте стружечное пространство и допустимый контакт в выбранном процессе.

При выборе числа зубьев различайте обработку полного паза, боковое фрезерование и черновую обработку с малым врезанием.
Специальная многозубая фреза HEM может эффективно выполнять черновую обработку в своей области применения. Дополнительные зубья полезны при чистовой обработке, но сами по себе не гарантируют качество поверхности и величину усилия резания.

При боковом фрезеровании алюминия возможно большее число канавок, если конструкция и контакт обеспечивают отвод стружки. Универсального ограничения четырьмя канавками нет: для HEM выпускают специальные пятизубые алюминиевые фрезы. При боковом резании стружка также может забиваться, поэтому проверяйте контакт, отвод и режимы.

Не считайте, что добавление зубьев продлевает стойкость. Сравнивайте подходящие фрезы в определённых условиях и измеряйте износ, качество деталей и продуктивное время резания.
Выбирайте число зубьев как часть комплексного выбора инструмента и технологии.
