Токарные пластины из CBN / PCBN
Пластины из CBN / PCBN для обработки закаленной стали и чугуна
Пластины с заостренным краем, с полным краем и цельные CBN-пластины для непрерывного и прерывистого твердого точения. Выбор начинается с учета марки и твердости (HRC) заготовки, стабильности резания, размера пластины по стандарту ISO, а также цели обработки — черновая или чистовая.
Укажите марку заготовки и твёрдость по шкале HRC, используемую в настоящее время пластину, условия резания и параметры резания.
Прерывистые пропилы могут привести к сколам по краюМарка CBN, форма зачистки кромок и конструкция пластин выбираются с учётом твёрдости материала и степени прерывания резания.
Непрерывное твёрдое точение приводит к нагревуСкорость, подача и глубина резания подбираются с учётом марки заготовки и характера обработки — черновой или чистовой.
Требуемая отделка определяет крайПеред окончательным утверждением технических характеристик пластины подтверждаются форма по стандарту ISO, размер пластины, жесткость зажимного устройства и требуемые характеристики поверхности.- Материал и HRC
- Текущая вставка
- Черновая или чистая обработка
- Непрерывный или прерывистый
- Данные о резке
- Наземная цель
Токарная обработка закаленной стали
Обработка чугуна
Уровни прерывистой резки
Форматы вставок ISO
Сменные пластины CBN (PCBN) для различных задач обработки
Мы предлагаем широкий ассортимент сменных пластин CBN/PCBN. Вы можете предоставить модель инструмента на основе ключа обозначений ISO, и мы изготовим соответствующие пластины в соответствии с применением инструмента и характеристиками материала. Эти сменные пластины обычно используются для точения, растачивания, канавок, фрезерования, нарезания резьбы и как часть сменной инструментальной системы.
Напайные пластины из КНБ/ПКНБ (CBN/PCBN)
Пластины сплошного КНБ для токарной обработки (Full Edge/Full Face)
Цельные пластины из КНБ (Solid CBN Inserts)
Специальные пластины из КНБ/ПКНБ (CBN/PCBN) на заказ
Фрезерные пластины из КНБ/ПКНБ (CBN/PCBN)
Канавочные пластины из КНБ/ПКНБ (CBN/PCBN)
Резьбовые пластины из КНБ/ПКНБ (CBN/PCBN)
Преимущества использования пластин из КНБ
Пластины из КНБ обладают исключительной твердостью и превосходной износостойкостью, что обеспечивает чрезвычайно медленный износ инструмента и увеличенный срок службы при обработке закаленных сталей, отбеленного чугуна и других материалов, содержащих твердые карбиды или мартенсит. Благодаря выдающейся термостойкости режущая кромка остается острой и надежной даже при высоких температурах резания, неизменно гарантируя точность. В отличие от пластин из PCD (поликристаллического алмаза), КНБ демонстрирует очень низкое химическое сродство с железосодержащими элементами (Fe, Ni, Co), что делает его идеальным решением для обработки черных металлов.
Когда речь идёт об обработке черных металлов и суперсплавов (на основе Ni, Co), CBN пластины являются отличным выбором, особенно для следующих применений:
-
Закалённые стали
-
Легированные стали
-
Углеродистые инструментальные стали
-
Инструментальные стали для штампов
-
Быстрорежущие стали
-
Кованые стали
-
Закалённый чугун
-
Высокопрочный чугун с шаровидным и серым графитом
-
Белый и хромистый чугун
-
Чугун Meehanite
-
Порошковые черные металлы
-
Кольца седел клапанов
-
Суперсплавы: на основе Ni и Co
-
И многое другое
Примеры применения CBN (PCBN) пластин
Пластины CBN для точения закалённой стали
1.7 x
50 x
- закалённая сталь, 57–62 HRC
Рабочий материал
- 100 м/мин
Скорость резания (V)
- 0.1 мм/об
Подача (F)
- 0.15 мм
Глубина резания (D)
Производительность
- Более 500 деталей на один комплект пластин
- Лучшая размерная точность
- Отличный контроль шероховатости поверхности

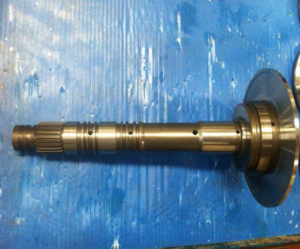

Пластины CBN для точения полуосей
1.5 x
53 x
- HRC55-60 (20CrNiMoH)
Рабочий материал
- 170 м/мин
Скорость резания (V)
- 0,22 мм/об.
Подача (F)
- 0,1 мм
Глубина резания (D)
Производительность
Срок службы инструмента увеличен на 15% по сравнению с конкурентами при тех же параметрах
Значительно снижены затраты пользователя
Почему стоит выбрать SUNDI в качестве производителя CBN (PCBN) пластин
Наши CBN(PCBN) токарные вставки разработаны для обеспечения более длительного срока службы инструмента, равномерной отделки поверхности и исключительного контроля габаритных размеров. В результате можно снизить стоимость изготовления деталей, что приводит к повышению производительности и экономии затрат в общем процессе производства.
-
Сокращение расходов
Более длительный срок службы инструмента снижает затраты на обработку и повышает эффективность.
-
Высококачественные материалы
Сырьё CBN из Великобритании E6 обеспечивает твёрдость и стабильность.
-
Опытная команда
Квалифицированные инженеры и рабочие гарантируют надёжную работу.
-
Современное оборудование
Периферийные шлифовальные станки, лазерная резка и вакуумная пайка обеспечивают высокую точность.
Поведение материала cBN
E6 CBN обеспечивает прочность, стабильность и превосходную производительность.
DCN450
Примерно 50% CBN
Средний размер зерна 1,5 мкм
DCC500
Примерно 50% CBN
средний размер зерна 1,5 мкм
размер
DCX650
Примерно 65% CBN
В среднем 3 мкм
запатентованный мультимодальный
размер зерна
DBW85
Примерно 85% CBN
Средний размер зерна 2 мкм
DBS900
Примерно 90% CBN
Средний размер зерна 2 мкм
| Материал для работы | твердость | Скорость резки (м/мин) | Глубина резания d(мм) | Скорость подачи f(мм/об) | Рекомендация |
|---|---|---|---|---|---|
| Закаленная сталь | >55HRC | 130~210 | - 0.5 | - 0.5 | DCN450 |
| <56HRC | 100~190 | - 0.5 | 0.3~0.5 | DCC500 | |
| Серые литые утюги | <55HRC | 600~2500 | 0.2~2.0 | 0.5~5.0 | DBW85 |
| >55HRC | 600~2500 | 0.1~1.0 | 0.1~2.0 | DBS900 / DBW85 | |
| Узловатый чугун | - | 150~350 | 0.2~2.0 | 0.1~1.0 | DCC500 / DCX650 |
| Белые и хромированные чугуны | - | 50~80 | 0.2~2.0 | 0.1~0.5 | DBW85/DBS900 |
| 50~100 | 1.0~3.0 | 0.2~2.0 | |||
| Кольца для седел клапанов | <350HV | 50~180 | 0.1~0.5 | 0.05~0.2 | DBW85 |
| >350HV | 50~180 | 0.1~0.5 | 0.05~0.2 |
frequently asked questions for CBN Insers and catalogs
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Наиболее частые вопросы и ответы
Это распространенное заблуждение. Пластины CBN не “прожигают” сталь. Напротив, исключительная твердость и термическая стабильность КНБ позволяют ему механическая резка закаленных сталей при очень высоких температурах, когда твердосплавные инструменты выходят из строя. При этом не происходит обжига; это по-прежнему процесс резания с контролируемым износом.
Срок поставки зависит от продукта и объёма заказа. Стандартные позиции могут быть отправлены в течение 3–7 дней, а изготовление специальных пластин может занять 10–20 дней.
Срок поставки зависит от продукта и объёма заказа. Стандартные позиции могут быть отправлены в течение 3–7 дней, а изготовление специальных пластин может занять 10–20 дней.
Да. Мы работаем с DHL, FedEx, UPS и другими перевозчиками. Также могут быть организованы морские или воздушные перевозки в соответствии с требованиями клиента.
Конечно. Мы предоставляем полную поддержку новым покупателям, включая консультации по вопросам котировок, оплаты, таможенного оформления и доставки, чтобы вы могли покупать без каких-либо забот.
Мы предлагаем полное послепродажное обслуживание, включая контроль качества продукции, консультации по использованию и технические рекомендации. В случае проблем с качеством мы оперативно организуем возврат или замену.
Да. Наши опытные инженеры могут порекомендовать подходящую марку CBN и режимы резания в зависимости от материала заготовки, твёрдости и состояния станка.
КНБ - сверхтвердый материал, требующий передовых технологий производства. Хотя цена за единицу продукции выше, пластины из КНБ служат гораздо дольше и сокращают время простоя, что снижает общую стоимость обработки.
