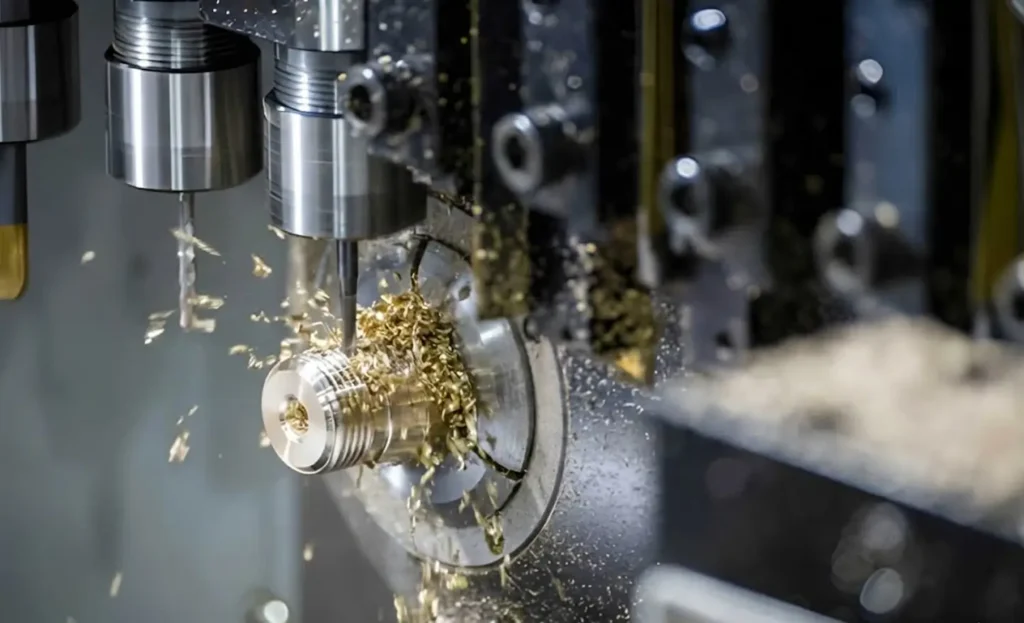

Что такое обработка на автоматах продольного точения?

Швейцарские автоматы применяют для небольших сложных точёных деталей. При работе с направляющей втулкой подвижная передняя бабка подаёт пруток через втулку, поддерживающую его возле реза. Точность зависит от станка, наладки, материала и контроля процесса.

Станок швейцарского типа подаёт вращающийся пруток вдоль оси подвижной передней бабкой. Инструменты также движутся по управляемым осям и не все неподвижны. Режимы с направляющей втулкой и без неё зависят от конфигурации.

При работе с направляющей втулкой подвижная бабка подаёт вращающийся пруток через втулку. Режущие инструменты работают рядом с этой опорой, уменьшая неподдерживаемую длину и помогая контролировать прогиб. Это не исключает всех изгибов и вибраций.

Сначала автоматический податчик загружает длинные металлические прутки для непрерывного производства, позволяя работать часами без ручной перезагрузки.

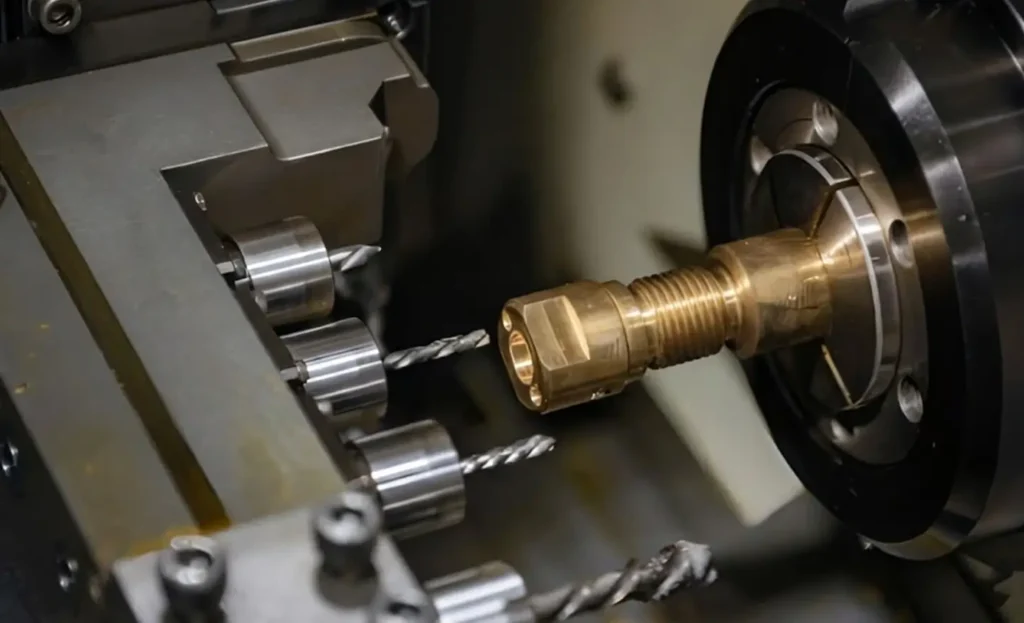

Далее рассмотрите компоновку инструмента. В швейцарских автоматах много позиций вокруг детали. Можно использовать приводной инструмент, который вращается как сверло , пока деталь неподвижна. Это позволяет выполнять разные операции, например прорезание пазов или обработку отверстий за один цикл.

Процесс начинается с исходного материала. Высокая точность при изготовлении достигается следующим образом.

Пруток проходит через направляющую втулку, позволяя резать рядом с опорой. Короткий неподдерживаемый участок уменьшает прогиб тонких деталей, но важны зазор, качество прутка, инструмент и режимы.

В зависимости от станка и программы группы инструментов совмещают операции. Противошпиндель выполняет обратную обработку, пока главный обрабатывает другую деталь. Выигрыш цикла зависит от работы и не означает автоматического удвоения производительности.

С инженерной точки зрения автоматы продольного точения работают иначе, чем обычные токарные центры с ЧПУ.

На обычном станке с неподвижной передней бабкой вращающаяся заготовка удерживается патроном или цангой, а инструмент движется вдоль неё; задняя бабка и люнеты дают дополнительные опоры. Автомат продольного точения с направляющей втулкой подаёт пруток вдоль оси рядом с резцом, ограничивая неподдерживаемую длину.

Опора прутка возле реза уменьшает изгиб от сил. Результат зависит от зазора втулки, качества прутка, геометрии и режимов.

Допуск ±0.0002 дюйма требует подтверждения для конкретных детали, станка, наладки и измерения. Это не универсальная возможность швейцарского автомата и не доказательство невозможности такого допуска на обычном токарном.

Выбирайте швейцарский тип, если опора и компоновка соответствуют детали. Критическим размерам нужны состоятельный процесс и контроль независимо от типа станка.

Направляющая втулка поддерживает пруток у реза. Определяйте точность допусками чертежа и проверенными измерениями, а не сравнением с толщиной волоса.

Продольное точение подходит для малых диаметров и нежёстких деталей. Отношение длины к диаметру 20 — пример применения, а не универсальный предел и не форма, невозможная на обычном станке с подходящей поддержкой.

Совмещение операций сокращает перекладку и цикл, если станок поддерживает нужные элементы. Некоторым деталям всё равно нужны внешние вторичные операции, доводка или контроль.

Стабильный проверенный процесс уменьшает брак и потери, в том числе дорогого титана. Результат зависит от возможностей и контроля процесса, а не одной категории станка.

Помните: ни один станок не идеален для всех задач.

Диаметр прутка и размеры детали зависят от станка. 1.25 дюйма — возможность некоторых моделей, не всех. Детали шириной 5 дюймов нужны станок и крепление, прямо рассчитанные на размеры и нагрузки.

Первоначально такие станки дороже простых токарных. Наладка дольше из-за точного выравнивания втулки и инструмента. Для сложных траекторий нужен специально обученный программист.

Специалисты выделяют следующие распространённые области применения таких деталей.

Костные винты, зубные имплантаты и медицинские инструменты могут содержать детали продольного точения. Материал, размеры, поверхность, очистку и стерилизацию нужно отдельно задавать и подтверждать.

В авиакосмической отрасли это отдельные крепёжные изделия, элементы датчиков и топливных систем. Необходимо подтверждать свойства материала, размеры и квалификационные требования; один способ обработки не обеспечивает эксплуатационную надёжность.

Они полезны для маленьких штифтов и соединителей в телефонах и компьютерах. Миниатюризация повышает потребность в такой обработке.

Его применяют для форсунок, тормозных датчиков и точных клапанов, поддерживающих исправность и безопасность автомобиля.

Материал выбирают по требованиям компонента. Используются подходящие нержавеющие стали, алюминий и титан. Прочность, коррозия, масса, обрабатываемость и медицинская либо авиационная аттестация зависят от марки и задачи.

Также можно использовать пластики, например PEEK или Teflon для медицинских трубок и изоляторов. Материал должен быть прямым и гладким для совместимости с податчиком, что помогает избежать заклинивания.

Швейцарская обработка подходит многим малым и тонким компонентам. Втулка и совмещение операций контролируют прогиб и сокращают переустановки. Перед выбором сравните требования, возможности, трудоёмкость наладки и полную стоимость.

Станок с направляющей втулкой подаёт вращающийся пруток подвижной бабкой и режет близко к втулке. Обычный станок с неподвижной бабкой сохраняет её осевое положение и подаёт инструмент; возможна дополнительная опора детали.

Применение включает медицину, авиацию, электронику и автомобили. Пригодность зависит от геометрии и производства; это не рейтинг частоты использования по отраслям.

Продольное точение часто подходит для длинных тонких деталей из прутка. Проверяйте возможности конкретного станка; 1.25 дюйма — пример диаметра прутка, а не универсальное ограничение.

Требование ±0.0002 дюйма нужно подтвердить возможностями процесса и подходящим измерением. Не каждый станок или деталь достигает его.

Станки с подходящими приводными инструментами и шпинделями совмещают точение, фрезерование и сверление. Одновременность операций и исключение вторичной обработки зависят от станка, программы и детали.
