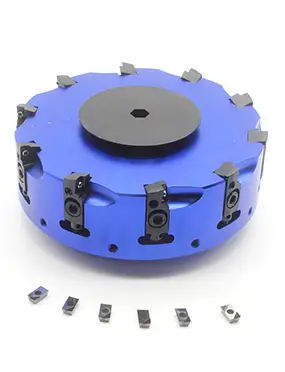

Торцевая фреза со сменными пластинами из PCD
Специальные торцевые фрезы со сменными пластинами PCD рассчитаны на интенсивный съём материала и экономичность крупносерийного производства. Точно изготовленные корпуса со сменными алмазными пластинами подходят для крупных алюминиевых автомобильных и авиационных деталей, обеспечивая стойкость, микрорегулировку и низкие затраты на деталь.
Основные операции обработки
Торцевая обработка крупных автомобильных деталей Высокоскоростная обработка блоков двигателей, головок цилиндров, корпусов трансмиссий и литых алюминиевых масляных поддонов.
Обработка авиационных конструкций Быстрое удаление материала с крупных алюминиевых плит, лонжеронов и титановых/композитных сборок.
От тяжёлой черновой обработки до зеркальной чистовой Большая глубина резания при черновой обработке и высокое качество поверхности Ra за один проход благодаря встроенным пластинам Wiper.
- Увеличенная стойкость инструмента
- Сокращение времени цикла
- Стабильная точность
- Зеркальная поверхность
Преимущества торцевых фрез Sundi со сменными пластинами
Максимальная экономичность
При износе кромки не нужно заменять весь инструмент. Достаточно повернуть или заменить стандартную ISO либо специальную пластину PCD, существенно снижая долгосрочные затраты на инструментальный запас.
Точная микрорегулировка
Многие корпуса оснащены кассетами пластин с микрорегулировкой. Оператор может свести осевое биение почти к нулю, получая ровные зеркальные поверхности без ступеней на больших площадях.
Облегчённые корпуса
Для особо больших диаметров, например от Ø 60mm до Ø 300mm+, доступны высокопрочные алюминиевые корпуса с твёрдым анодированием. Меньшая масса снижает износ шпинделя и допускает более быстрые ускоренные перемещения ЧПУ.
Плотное расположение зубьев
Отсутствие ограничений пайки позволяет разместить большое количество сменных пластин в диаметре фрезы с мелким шагом, обеспечивая высокую подачу и производительность.
Технические характеристики и изготовление по заказу
Мы предлагаем следующие торцевые фрезы с PCD:
- Регулируемая торцевая фрезерная головка с PCD: регулируемые кромки для разных задач и оптимальной эффективности.
- Торцевая фреза с фиксированными алмазными пластинами: стабильное резание и долговечность для однородного качества поверхности.
- Торцевая фреза с напаянным PCD: прочное соединение и кромки из PCD для прочности и эффективности в сложной обработке.
Рекомендуемые режимы обработки
| Материал заготовки | Марка | Скорость резания (m/min) | Подача (mm/rev) | Глубина резания (mm) |
|---|---|---|---|---|
| Алюминиевый сплав (4-9%Si) | PCD010 | 800-2500 | 0.1-0.3 | 0.05-0.3 |
| Алюминиевый сплав (9-14%Si) | PCD 010 PCD025 | 600-1300 | 0.1-0.3 | 0.05-0.3 |
| Алюминиевый сплав (14-18%Si) | PCD 010 PCD025 | 300-600 | 0.1-0.3 | 0.05-0.3 |
| Карбид вольфрама | PCD025 PCD302 | 10-30 | 0.05-0.2 | 0.02-0.5 |
| Древесина | PCD010 | 1000-5000 | 0.1-0.5 | 0.2-5.0 |
| Медный сплав | PCD010 | 600-1000 | 0.05-0.2 | 0.05-3.0 |
| Пластик, FPR | PCD010 PCD 025 | 600-1000 | 0.05-0.25 | 0.05-3.0 |
| Графит | PCD025 PCD302 | 600-1000 | 0.05-0.25 | 0.05-3.0 |
| Материал | Скорость резания VC(m/min) | Скорость подачи (fz/mm/U) | СОЖ | |||
|---|---|---|---|---|---|---|
| ∅ 4~6 | ∅ 7~11 | ∅ 12~20 | ||||
| Алюминиевые сплавы Si < 1% | 150 - 6000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Алюминиевые сплавы Si < 12% | 150 - 4000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Алюминиевые сплавы Si > 12% | 150 - 2000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Магниевые сплавы | 150 - 6000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Медные сплавы | 150 - 5000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Латунные сплавы | 150 - 4000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Титановые сплавы | 50 - 400 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Графит | 150 - 3000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| GFRP — стеклопластиковые композиты | 150 - 3000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Всухую, сжатый воздух | |
| CFRP — углепластиковые композиты | 150 - 4000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Всухую, сжатый воздух | |
| PTFE | 150 - 2000 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Всухую, сжатый воздух | |
| Акрил | 150 - 1800 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
| Термопласты, реактопласты | 150 - 1800 | 0.02 - 0.15 | 0.02 - 0.20 | 0.04 - 0.3 | Эмульсия, MQL | |
Почему выбирают нас
Изготовление по заказу
Мы изготавливаем фрезы с PCD по требованиям заказчика, включая размеры и число зубьев.
Техническая компетентность
Наша команда обладает обширными знаниями в области режущего инструмента и процессов обработки, обеспечивая профессиональные рекомендации и поддержку.
Конкурентные цены
Мы предлагаем конкурентные цены на качественные фрезы с PCD, помогая снижать затраты на инструмент.
Высокий уровень обслуживания
Мы уделяем особое внимание обслуживанию и предоставляем своевременную, точную и доброжелательную поддержку на протяжении оформления заказа и после него.
Готовы повысить скорость съёма материала?
