Как выбрать тип резьбового метчика

Выбор подходящего метчика помогает снизить риск поломки, повреждения резьбы и доработки, но также важны подготовка отверстия, соосность, смазывание и режимы. Руководство объясняет типы канавок, длину заборной части, материалы и критерии выбора.

Подходит для сквозных отверстий с достаточным выходом стружки.
Эти метчики для нарезания резьбы используют винтовую подточку заборной части, которая направляет стружку вперёд из зоны резания. Подбирайте конструкцию по материалу и глубине резьбы. Проверьте пространство для стружки: накопление стружки ограничивает применение в глухих отверстиях. Токарный или сверлильный станок требует подходящей системы резьбонарезания; обычная сверлильная подача не обеспечивает нужной синхронизации автоматически.

Подходят для глухих отверстий в соответствующих материалах.
Метчики с винтовыми канавками направляют стружку назад ко входу отверстия. Выбирайте угол спирали, канавки и заборную часть по материалу и глубине. Стружка удаляется во время резания, а реверс не гарантирует её отвода; для дерева и пластика нужны специально подходящие метчик и процесс.

Полная резьба ближе ко дну глухого отверстия.

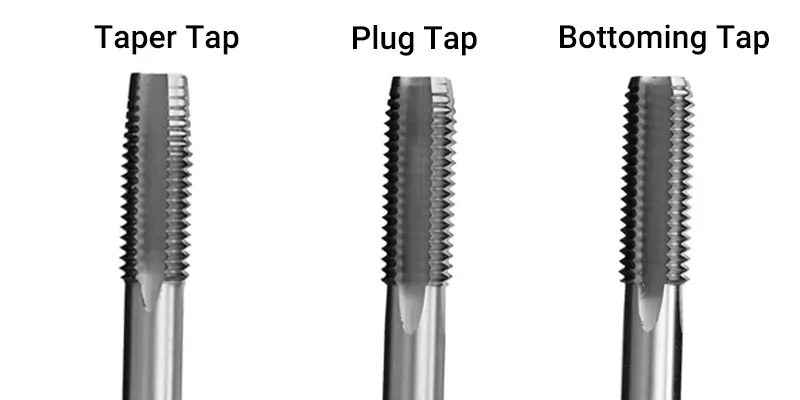

Такой донный метчик имеет короткую заборную часть; он не обрабатывает плоское дно и не отменяет зазор. В некоторых ручных процедурах сначала используют заходной или средний метчик, а подходящий машинный метчик с коротким заходом может начинать работу в правильно подготовленном отверстии. Соблюдайте процедуру конкретного инструмента.

Метчик со средней заборной частью имеет промежуточную длину режущего захода.
Точное число витков заборной части зависит от стандарта и изделия; тип канавки и совместимость с материалом выбирают отдельно. Возможные применения:

• Сквозные отверстия, если канавки метчика и его область применения по материалам подходят для задачи.

• Глухие отверстия с достаточным пространством для заборной части, требуемой глубины резьбы и стружки.

• Ремонтные работы, где спецификация резьбы и утверждённая процедура соответствуют инструменту.


Метчик с длинной заборной частью распределяет резание на большее число зубьев и облегчает начало ручного нарезания.
Точная длина заборной части зависит от изделия. Такой метчик отличается от метчика для конической трубной резьбы. Учитывайте:

• Совместимость материала и характер стружки, в том числе при обработке хрупких материалов.

• Подходящая направляющая или приспособление для соосности; одна заборная часть не гарантирует перпендикулярность резьбы.

• Метчики для трубной резьбы для NPT/NPTF имеют коническую форму резьбы, отличную от режущей заборной части ручного метчика. Соблюдайте заданный стандарт резьбы.

Выбор подходящего метчика не сводится к догадкам — вот что действительно важно в цехе:

1. Тип отверстия и удаление стружки
   : метчики с подточкой обычно применяются в подходящих сквозных отверстиях, а винтоканавочные выводят стружку из подходящих глухих. Выбирайте длину захода для нужной полной глубины с зазором. Тип канавок и короткий донный заход совместимы в одной конструкции и не обязательно означают последовательность разных инструментов.

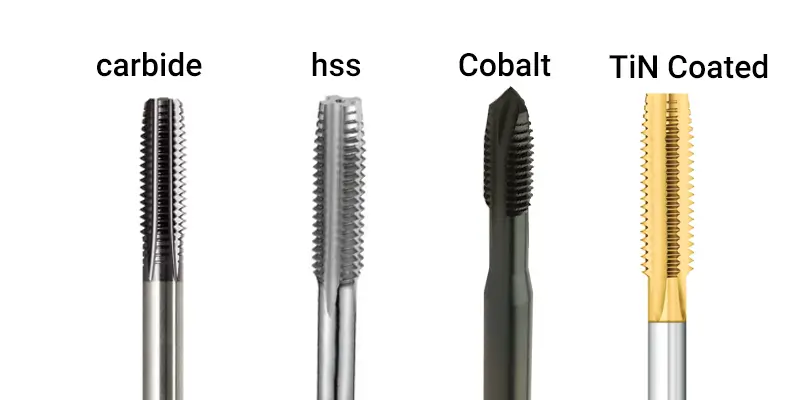

2. Материал важнее, чем кажется

   • Алюминий и другие склонные к налипанию материалы: Выбирайте геометрию метчика, обработку поверхности и смазку, рекомендованные для сплава. Инструмент без покрытия подходит в некоторых задачах, но ни отсутствие покрытия, ни винтовая канавка не гарантируют отсутствия нароста.

   • Нержавеющая сталь и другие сложные материалы: выбирайте основу, покрытие, заборную часть и канавки для конкретной марки материала и операции. Кобальтсодержащая HSS или подходящие метчики с покрытием могут подойти, но золотистый цвет или обозначение TiN не гарантируют рабочих характеристик.

   • Трубные резьбы: соблюдайте конкретный стандарт и конструкцию уплотнения, включая коническую или цилиндрическую форму резьбы. Метчики для трубной резьбы NPT/NPTF не взаимозаменяемы со всеми трубными системами, а форма резьбы сама по себе не гарантирует герметичности. Соблюдайте заданные требования к калибрам и сборке.

3. Машинное и ручное нарезание: существенная разница

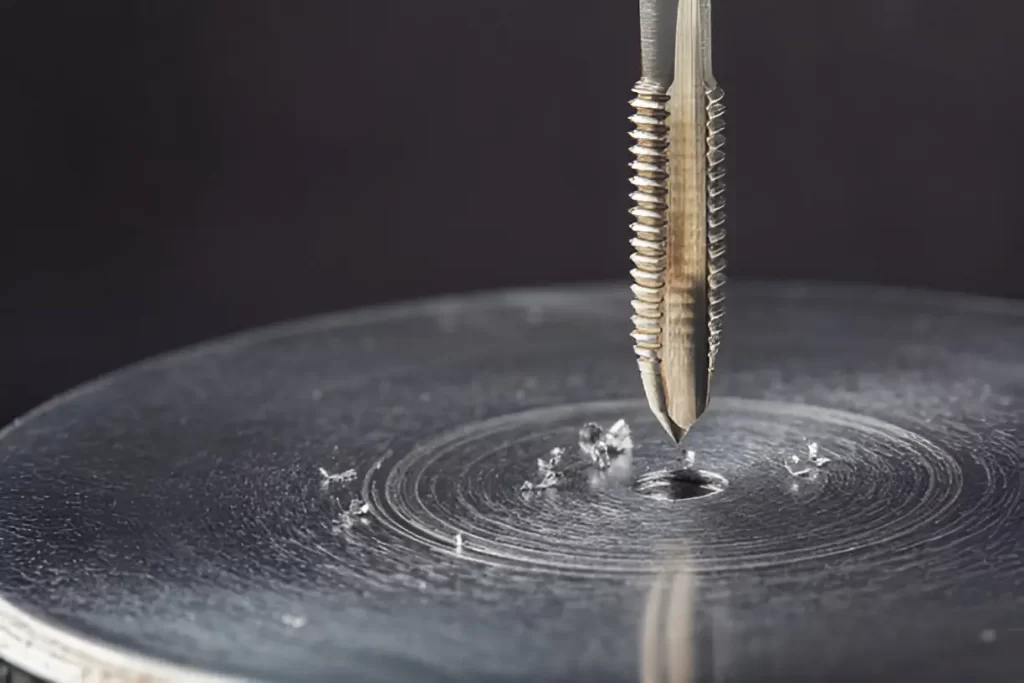

   • Машинное нарезание: используйте станок, резьбонарезную головку или систему держателя с обеспечением нужную подачу на оборот и реверс. Выбирайте канавки для отвода стружки и проверяйте свободный выход; автоматическое движение не отменяет наблюдения за процессом.

   • Ручное нарезание: Соблюдайте рекомендуемую поставщиком последовательность начала, резания и доводки. Последовательность метчиков с длинной, средней и короткой заборной частью может подойти, но не обязательна для каждого метчика или отверстия. Сохраняйте соосность и обеспечивайте нужную глубину и пространство для стружки.

4. Параметры резьбы
   : номинальный диаметр, шаг или TPI, профиль, направление и допуск должны соответствовать чертежу. Используйте правильный диаметр сверления и резьбовой калибр; UNF, UNC и метрическую резьбу нельзя выбирать только по шагу.

Для метчиков для трубной резьбы, выбирайте основу, обработку поверхности и СОЖ под заготовку и требуемый стандарт резьбы. HSS с покрытием TiN — один из вариантов, а не обязательное универсальное решение; одна коррозионная стойкость покрытия не обеспечивает точность или герметичность резьбы.

1. Подберите метчик к отверстию:

   • Сквозное отверстие: рассмотрите спиральную подточку или другую конструкцию, рекомендованную для материала и стружкообразования.

   • Глухое отверстие: выберите подходящие удаление стружки и длину заборной части; метчик с винтовыми канавками уже может иметь короткую донную заборную часть, поэтому два отдельных метчика нужны не всегда.

2. Выбирайте основу и покрытие совместно:

   • Сталь и нержавеющая сталь: выбирайте комплексную марку и геометрию метчика под конкретный материал и операцию.

   • Алюминий: сравните подходящие метчики без покрытия или с покрытием с рекомендованными геометрией и смазкой.

3. Трубная резьба требует точности: согласуйте заданный стандарт резьбы, коническую или цилиндрическую форму, метод контроля и смазку; не всякая трубная резьба нарезается коническим метчиком.

4. Если есть сомнения: Обратитесь к поставщику инструмента с учётом материала, типа отверстия, параметров резьбы, станка и требуемой глубины, а не неподтверждённого общего процента применимости.

Правильный выбор метчика помогает сократить переделку повреждённой резьбы. Теперь выберите подходящие метчики для нарезания резьбы и применяйте их при правильной наладке и режимах.
