Деревообработка CNC: подробное руководство

При деревообработке CNC автоматизированные фрезеры CNC режут дерево под точным компьютерным управлением. Это даёт точные сложные формы и серийные результаты. Статья рассматривает станки, инструмент, наладку и практические методы деревообработки CNC.

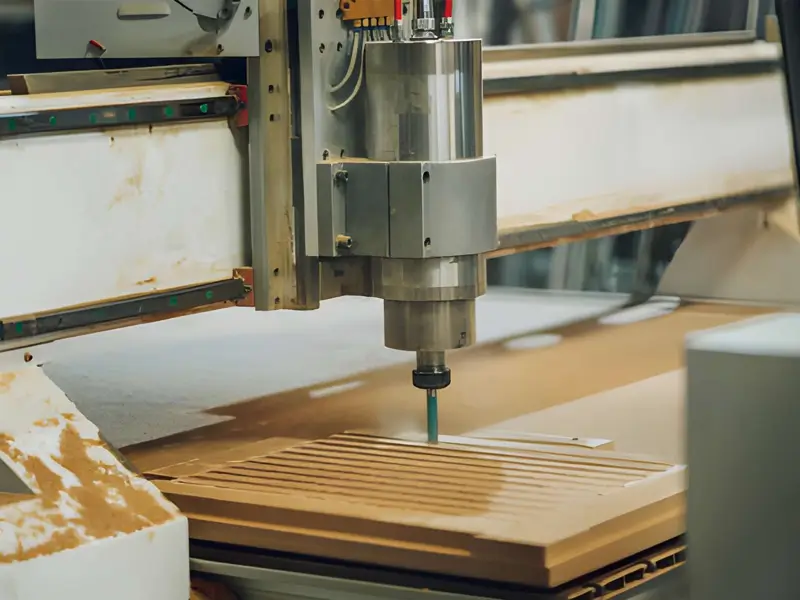

Обработка древесины на CNC управляется компьютером. G-код задаёт фрезеру перемещения. Автоматизированный фрезер позволяет точно резать, вырезать и формировать древесину.

Обработка древесины на CNC позволяет повторяемо изготовлять мебельные детали, шкафы, вывески, прототипы и сложные конструкции. Повторяемость по-прежнему зависит от станка, закрепления, инструмента и наладки.

Сначала выберите тип станка: от небольшого лёгкого любительского до крупного тяжёлого производственного. Для постоянной работы и большей жёсткости можно выбрать производственную модель.

Размер, мощность и жёсткость

При выборе учитывайте рабочую область, возможности шпинделя и жёсткость фрезерного станка с ЧПУ. Возможности резания зависят от инструмента, подачи, закрепления и жёсткости станка наряду с мощностью шпинделя; одна мощность не определяет скорость обработки толстой заготовки.

Краткий список перед покупкой

• Проверьте рабочую область и диапазон RPM шпинделя.
• Проверяйте жёсткость рамы, конструкцию и работу приводов; большая масса сама по себе не доказывает лучшую жёсткость.
• Подтвердите совместимость контроллера и систему пылеудаления.

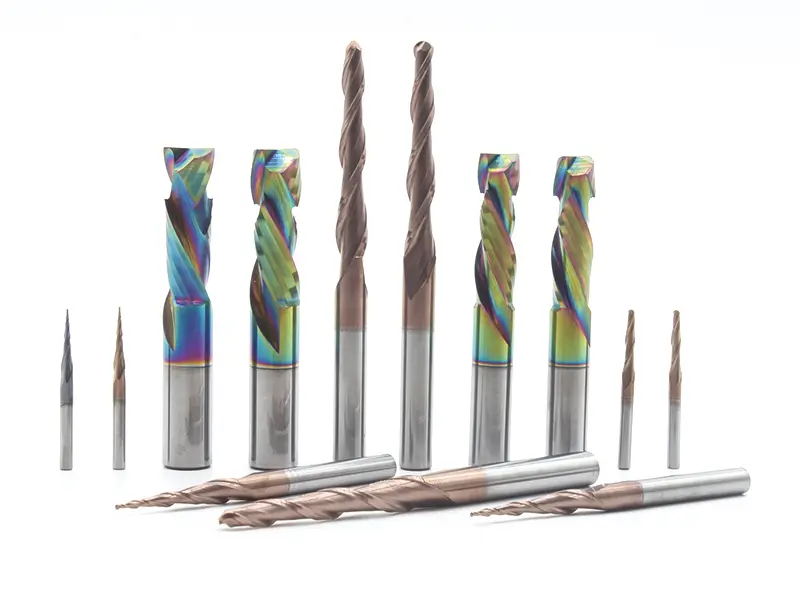

К распространённым инструментам относятся прямые фрезы и спиральные фрезы с геометрией верхнего или нижнего отвода стружки . Подходящие компрессионные фрезы при правильном расположении могут защищать обе пласти. V-образные фрезы применяются для гравирования и V-образной резьбы, тогда как сферические фрезы подходят для многих криволинейных поверхностей. Выбирайте твёрдый сплав или другой материал под реальную задачу, не предписывая один материал всем фрезам по дереву.

Когда применять разные фрезы

• Фанера/ламинаты: расположите подходящую компрессионную фрезу так, чтобы переход up-cut/down-cut находился внутри материала; неглубокие проходы только нижним участком не защищают верхнюю пласть.
• Спиральные фрезы с нижним отводом стружки применяются для качественной верхней поверхности.
• Прямые и спиральные фрезы по твёрдой древесине для чистых глубоких резов.
• Сферическая/V-образная фреза для текстуры.

Строгальные ножи устанавливаются в совместимые строгальные валы, а не непосредственно в цангу фрезерного станка с ЧПУ. Конструкции из HSS, с твердосплавными напайками, цельного твёрдого сплава и сменные ножи решают разные задачи. Стойкость и сопротивление повреждениям зависят от марки и применения; твёрдый сплав не всегда самый вязкий. Количество рабочих кромок сменных ножей различается; поворачивайте или заменяйте их по инструкции.

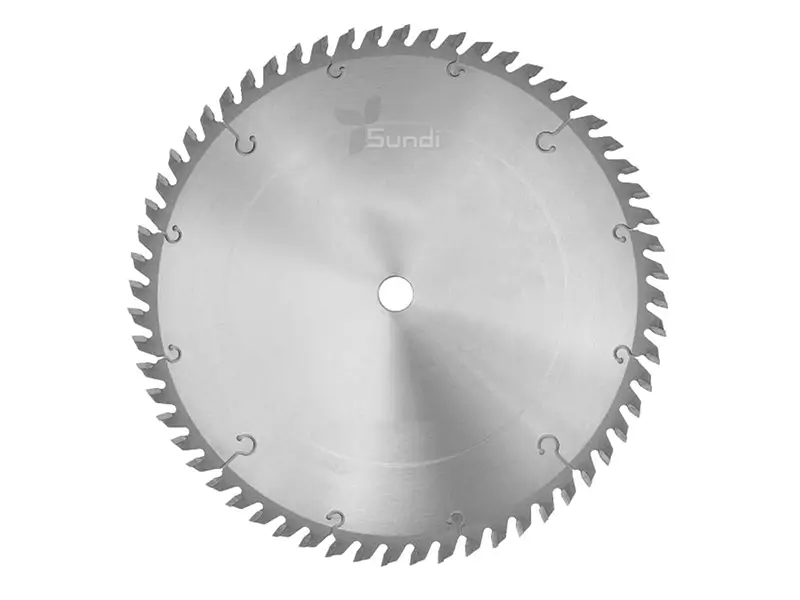

Пильные диски требуют совместимой пилы или прямо разрешённой пильной насадки CNC; не устанавливайте их на обычный шпиндель фрезера. Продольные диски обычно предназначены вдоль волокон, поперечные — поперёк, комбинированные — для смешанных задач. Для плит и шпона выбирайте реальную геометрию зубьев; большое их число не исключает сколов. Тонкий пропил уже, но должен соответствовать станку.

Основные настройки: RPM шпинделя, подача, глубина DOC и поперечный шаг. RPM — частота вращения; подача — перемещение за единицу времени, DOC — глубина резания, а поперечный шаг — расстояние между соседними проходами.

Почему важна подача?

Подачу на зуб обычно рассчитывают как минутную подачу, делённую на RPM и число зубьев, в согласованных единицах. Фактическая толщина стружки также зависит от зацепления. Слишком малая вызывает трение, чрезмерная нагрузка повреждает инструмент или деталь. Используйте данные изготовителя фрезы.

Практические начальные значения

• Начинайте с данных изготовителя для конкретных фрезы и материала; простое снижение подачи без согласования RPM усиливает трение.
• Пример 16,000–18,000 RPM и 1000 мм/мин не является универсальной начальной настройкой. Пригодность зависит от диаметра фрезы, количества зубьев, врезания, материала и ограничений станка.
• Сначала всегда проверяйте на обрезке отсутствие подгорания и сильных вырывов.

Начните с CAD-геометрии в поддерживаемом CAM формате: DXF или SVG для многих профилей 2D, сетки STL или тела STEP для подходящих задач 3D. До создания траекторий проверьте единицы, масштаб и импорт.

Этапы CAM

В CAM задайте заготовку, рабочий ноль, инструмент, режимы и зазоры оснастки. Добавьте подходящие перемычки и заходы, выполните симуляцию и создайте код постпроцессором под контроллер. Одна симуляция не проверяет реальную наладку.

Основные варианты траекторий

• Контурная обработка: Резание наружной или внутренней кромки формы.
• Выборка кармана: Удаление материала в заданной области.
• V-резьба: V-образная фреза для детальных надписей или гравировки.

В зависимости от задачи древесину удерживают зажимами, подходящим двусторонним скотчем, вакуумом или винтами в жертвенной плите. Ни один способ не является автоматически самым надёжным. Проверяйте удерживающее усилие и исключайте попадание крепежа и приспособлений на траекторию инструмента.

Используйте достаточно плоский жертвенный стол и задавайте систему координат согласованно с CAM. Ноль Z может быть на верхней, нижней поверхности заготовки или другой базе; это не всегда верх материала.

Выбирайте попутные или встречные траектории под станок CNC, материал и наладку. Попутность описывает подачу относительно вращения и не означает прижатия волокон канавками вниз. Осевое действие задаёт восходящая или нисходящая геометрия. Проверьте кромки подходящим острым инструментом.

При необходимости сошлифуйте следы инструмента и соблюдайте подготовку под выбранное покрытие. Используйте шпаклёвку или грунт только при совместимости и необходимости; отдельный грунт нужен не каждому финишному покрытию.

Используйте подходящие Средства индивидуальной защиты, аспирацию и ограждения станка. Держитесь на расстоянии от движущихся инструментов и осей, знайте порядок аварийного останова и соблюдайте руководство. Защита органов дыхания и слуха должна соответствовать воздействию.

Перед обслуживанием отключайте питание и соблюдайте график проверки крепежа, ремней и смазки. Безопасно очищайте доступную пыль; открытие электрошкафов и обслуживание электроники оставляйте квалифицированным специалистам с предусмотренным отключением.

До изменения настроек выясните причину плохого реза. Вырывы связаны с волокнами, геометрией, остротой или опорой. Подгорание — с трением, смолой, отводом стружки или режимами. Поломка также связана с биением, зажимом, столкновением или повреждением. Устраняйте причину в пределах изготовителя, не повышайте подачу и не снижайте RPM автоматически.

Фрезеры CNC дают широкие возможности точной деревообработки и сложных форм. Освоение требует понимания скоростей, подач и выбора инструмента. Начните с простых проектов и постоянно испытывайте настройки.

Что означает CNC в деревообработке?

CNC означает числовое программное управление. Оно использует G-код для автоматического управления фрезером, обеспечивая точные, повторяемые и сложные 3D-резы в древесине.

Много ли зарабатывают станочники CNC?

Суммы $52,900 и $69,880 требуют датированного источника и точного определения профессий, прежде чем считать их средней или медианной зарплатой в США. Доход зависит от места, роли и опыта; эти неподтверждённые цифры нельзя использовать как текущие ориентиры.

Какой CNC лучше для деревообработки?

Единого лучшего станка для всех мастерских нет. Сравнивайте область обработки, жёсткость, шпиндель, контроллер, поддержку и бюджет. Sainsmart Genmitsu и Carbide 3D Shapeoko приведены как примеры, а не проверенный рейтинг или универсальная рекомендация.

Какие бесплатные программы ЧПУ существуют для деревообработки?

Autodesk Fusion для личного использования предоставляет ограниченные возможности подходящим некоммерческим домашним пользователям; это не бесплатная лицензия для коммерческой мастерской. Easel также имеет бесплатный тариф с ограничениями функций и использования. Перед выбором проверяйте текущие условия поставщика, совместимость станка и необходимые траектории.
