Горизонтальные и вертикальные станки CNC: в чем разница?

Фрезерование снимает материал вращающимся инструментом с неподвижной или движущейся детали. Среди станков есть горизонтальные и вертикальные. Статья рассматривает различия и выбор.

Вертикально-фрезерный станок с ЧПУ имеет вертикальный шпиндель. Движения могут выполнять головка, стол или оба узла. Традиционные револьверные и бесконсольные станки — примеры вертикальной схемы; современные центры имеют и другие конфигурации.

• Фрезерные станки с поворотной головкой: Многие традиционные станки используют подвижные консоль и стол, а шпиндельная головка стоит на ползуне. Оси различаются; жёсткость и вибрации зависят от конкретного станка и наладки.
• Бесконсольные фрезерные станки: Они поддерживают заготовку на жёсткой станине; движения осей зависят от конструкции. Они могут фрезеровать пазы, карманы, отверстия и другие элементы подходящим инструментом. Не все современные вертикальные центры следует относить к традиционным бесконсольным станкам.

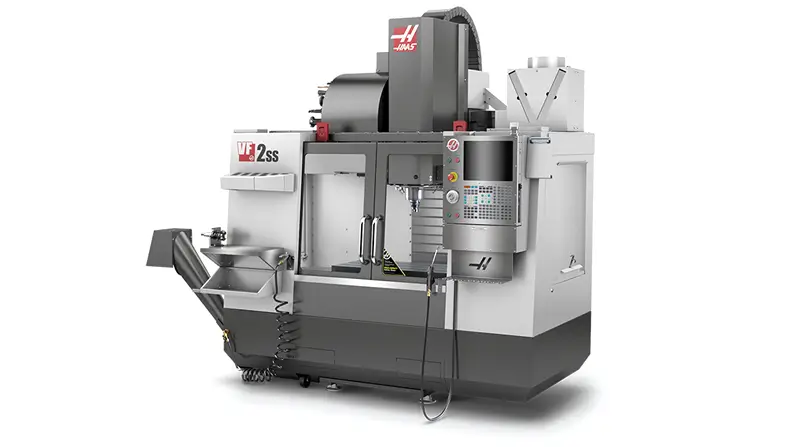

Источник: HAAS

• Простая наладка и работа

Вертикальный CNC позволяет видеть резание. Открытая зона облегчает контроль положения инструмента и измерительные корректировки.

• Универсальность

Вертикальный CNC выполняет сверление, концевое фрезерование, торцевое фрезерование и нарезание резьбы метчиком.

• Экономичность

Начальные вертикальные станки с ЧПУ часто дешевле сопоставимых по размеру автоматизированных горизонтальных систем, но характеристики различаются. Затраты на инструмент и эксплуатационные затраты зависят от интерфейса инструмента, операции, закрепления, автоматизации и обслуживания.

• Точность

Допуск зависит от станка, температуры, инструмента, закрепления, измерения и геометрии детали. Подтверждайте его на реальном процессе, а не по одной универсальной цифре вертикальных станков.

• Ограниченные возможности резания

Съём материала зависит от мощности и момента шпинделя, жёсткости, зацепления и закрепления. Подходящие вертикальные центры выполняют тяжёлую черновую обработку; одна ориентация шпинделя не задаёт возможности.

• Плохой отвод стружки

При вертикальной обработке стружка скапливается на горизонтальных плоскостях и в карманах. Подходящие СОЖ, воздух, траектории и удаление предотвращают повторное резание и повреждения; результат зависит от детали и процесса.

• Требования к автоматизации производства

Многосторонняя деталь на базовом станке может требовать переустановок. Поворотные оси, паллеты и роботизированная загрузка сокращают манипуляции; оснащённые вертикальные центры также поддерживают крупносерийный выпуск.

Горизонтальный центр имеет горизонтальный шпиндель, поэтому инструмент подходит сбоку. Закрепление, поворотные оси и доступ определяют обрабатываемые элементы.

Детали закрепляют на приспособлениях или стойках на паллете либо поворотном столе. Индексация открывает несколько сторон за один установ по возможностям станка и оснастки. Индексный доступ не означает одновременной обработки всех граней.

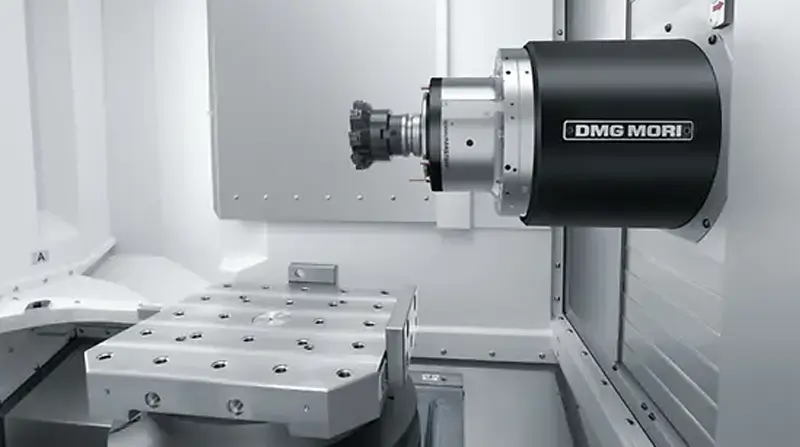

Источник:DMG MORI

• Эффективный отвод стружки

Горизонтальный шпиндель часто помогает стружке падать из зоны резания. Однако СОЖ, полости детали, приспособления и конвейеры влияют на отвод; повторное перерезание и повреждения поверхности остаются возможными.

• Крупносерийное производство

Автосменщик паллет позволяет обрабатывать первую деталь, пока вторую загружают снаружи. После завершения паллеты автоматически меняются, сокращая простои и повышая использование станка.

• Высокая производительность съёма

Подходящий горизонтальный центр производителен, но допустимые подача и глубина зависят от мощности, момента, жёсткости, инструмента, закрепления и материала. Одна ориентация не оправдывает агрессивных режимов.

• Качество поверхности

Поверхность зависит от вибраций, инструмента, биения, режимов, материала и стружки. Хороший вывод помогает, но не гарантирует минимальных вибраций или лучшей поверхности.

• Более высокая стоимость

Закупочная стоимость и владение зависят от размера, осей, автоматизации, инструмента и обслуживания. Горизонтальные системы часто требуют больших вложений, но фиксированного ценового множителя нет; сравнивайте актуальные предложения под одинаковые производственные задачи.

• Сложная наладка

Поворотное позиционирование и многоосевая работа требуют дополнительных программы и приспособлений. Сложность зависит от детали, осей, закрепления, ПО и опыта, а не только ориентации шпинделя.

Вертикальные станки: шпиндель вертикален, инструмент направлен вниз к столу.

Горизонтальные станки: шпиндель направлен горизонтально, параллельно полу. Инструмент подходит к детали сбоку, а не сверху.

Вертикальные станки чаще используют концевые фрезы, торцевые фрезы, а также сверла. Длина инструмента важна для эффективности: с увеличением длины растёт прогиб при работе.

Традиционные горизонтальные станки могут поддерживать оправку с фрезами с двух сторон. Современные горизонтальные центры используют также концевые, торцевые фрезы и свёрла в шпинделе. Жёсткость определяют опоры и вылет, а не одна ориентация.

Вертикальные станки: базовые комплектации часто дешевле. При оценке стоимости сравнивайте всю спецификацию, инструмент, автоматизацию, обслуживание и выпуск.

Горизонтальные станки: паллеты и поворотные столы повышают начальные вложения, но уменьшают вспомогательные действия и улучшают загрузку шпинделя. Оценивайте стоимость готовой детали, не предполагая всегда более высоких эксплуатационных затрат.

Вертикальные станки: стружка скапливается на столе и в полостях. Удаление зависит от траекторий, СОЖ или воздуха, закрепления и стружкоуборки; избегайте повторного резания и повреждения поверхности.

Горизонтальные станки: тяжесть помогает отводу стружки, но карманы, приспособления и условия могут её задерживать. Подходящая СОЖ, воздух и транспортировка стружки всё равно нужны.

Вертикально-фрезерные станки: возможности зависят от станка и наладки. Подходящие модели выполняют тяжёлые черновые операции. Перед назначением режимов проверяйте мощность, момент, жёсткость шпинделя, зацепление и закрепление.

Горизонтальные станки: подходящий фрезерный станок подходит для интенсивного производства, но подача, глубина, точность и стойкость зависят от конкретных станка, инструмента, материала, закрепления и подтверждённого процесса.

Вертикальные станки: соответствующие конфигурации подходят прототипам, малым и большим сериям. Пригодность определяют автоматизация, переналадка и требования детали.

Горизонтальные станки: смена палет и доступ к нескольким граням поддерживают серию. При правильном планировании приспособлений и графика подходят и для смешанной работы; автоматизация различается.

Вертикальные станки: съём зависит от мощности, момента, жёсткости, инструмента, зацепления и материала, а не фиксированного ограничения ориентации.

Горизонтально-фрезерные станки: хороший доступ, отвод стружки и использование паллет повышают производительность, но съём и цикл нужно сравнивать на реальных деталях и процессах.

Вертикальные станки: базовая установка часто открывает верх детали. Поворотные столы, наклонные оси, угловые головки или переустановка дают дополнительный доступ; ограничения одной гранью нет.

Горизонтальные станки: поворотная индексация открывает несколько граней за один установ при достаточных зазорах оснастки и доступе. Это не означает одновременной обработки всех сторон или работы без оператора в любой задаче.

Факторы выбора горизонтального или вертикального станка CNC:

Оцените количество, разнообразие деталей, переналадку и автономную работу. Обе ориентации подходят для малых и больших объёмов при нужном оснащении. Сравнивайте приспособления, палеты, загрузку, цикл и стоимость для вашего набора продукции.

Для многосторонних деталей сравнивайте доступ и закрепление на рассматриваемых станках. Горизонтальный поворотный стол может сократить переустановки, но подходящий вертикальный многоосевой станок также достигает нескольких сторон. Выбирайте по геометрии, точности, циклу и стоимости.

Проверяйте рабочую область, нагрузку стола, место приспособления, досягаемость и загрузку реальной детали. Вертикальные и горизонтальные станки бывают разных размеров; единого предела размера детали нет.

Подбирайте инструмент и режимы под материал и операцию. Титан и закалённая сталь не всегда требуют агрессивных скоростей и подач. Сравнивайте жёсткость, момент, охлаждение и устойчивость, следуйте проверенным рекомендациям.

Сравнивайте установочную площадь, сервисный доступ, загрузку, стружку и автоматизацию. Компактные вертикальные модели часто удобны в тесном помещении, но размеры зависят от модели; запросите монтажный чертёж.

Главное различие горизонтальных и вертикальных фрезерных станков — ориентация шпинделя. В вертикальном он перпендикулярен столу, в горизонтальном параллелен. Это влияет на отвод стружки и возможности резания.

Горизонтальные станки обрабатывают алюминий, стали, титан, латунь, пластмассы и другие подходящие материалы. Пригодность определяют инструмент, возможности станка, закрепление и режимы; твёрдые материалы также обрабатывают на подходящих вертикальных станках.

Обе ориентации дают точные результаты при подходящем станке и процессе. Точность зависит от геометрии, теплового поведения, калибровки, инструмента, закрепления и нагрузок. Подтвердите допуск на реальной детали.

Возможны большие вложения, площадь и требования к приспособлениям или программе. Они зависят от станка и задачи, поэтому сравнивайте полные производственные системы.

Базовый вертикальный станок часто дешевле на старте, а автоматизированная горизонтальная система может снизить стоимость детали в подходящем применении. Сравнивайте станок, инструмент, наладку, персонал, цикл, обслуживание и ожидаемую загрузку.

Выбирайте фрезерный CNC по геометрии, нагрузкам, допуску, материалу, номенклатуре, автоматизации, площади и бюджету. Ни одна ориентация не всегда универсальнее или производительнее; проверяйте полный процесс.
