Обработка титана на CNC: подробное руководство

Титан стал востребованным материалом автомобилестроения, оборонной, авиационной и медицинской отраслей. Коррозионная стойкость, теплостойкость и высокое отношение прочности к массе делают его привлекательным для высокоэффективных компонентов.

Несмотря на востребованные свойства, обработка титана может быть сложной, особенно без необходимых знаний.

Статья объясняет обработку титана CNC: области применения, специальные методы, необходимый инструмент и советы для успешного результата.

Плотность титана примерно на 40% ниже плотности стали, но прочность зависит от сплава и состояния. Сравнивайте конкретные марки, не предполагая, что титан всегда лишь немного уступает стали по прочности.

Подходящие марки титана широко применяют в медицинских и стоматологических устройствах благодаря биосовместимости. Обработка на CNC позволяет изготавливать компоненты имплантатов, но пригодность определяют марка, поверхность, чистота, конструкция изделия и клиническая оценка; ни один материал не гарантирует полного отсутствия реакции организма.

Подходящие титановые сплавы сочетают усталостные свойства и температурные возможности для определённых авиационных и энергетических задач. Температура и среда должны соответствовать сплаву; титан не подходит для любого высокотемпературного участка двигателя или турбины.

Низкая теплопроводность титана ограничивает отвод тепла из зоны резания. Оно концентрируется у контакта инструмента и стружки, повышая риск износа, а не в геометрическом центре инструмента.

Эта статья поможет добиться хороших результатов при обработке титана с ЧПУ.

Обработка титана на CNC даёт множество преимуществ, значительно превышающих недостатки. Они включают биосовместимость, высокую долговечность и коррозионную стойкость.

Особенности титановых деталей после обработки с ЧПУ делают их важными для многих отраслей. Рассмотрим области применения.

• Аэрокосмическая промышленность

Титан применяют в планерах, отдельных деталях двигателей, крепеже и других авиационных компонентах. Выбор поддерживают малая плотность, прочность конкретного сплава, усталостные свойства и коррозионная стойкость; одна низкая теплопроводность не обеспечивает прочность конструкции или теплостойкость.

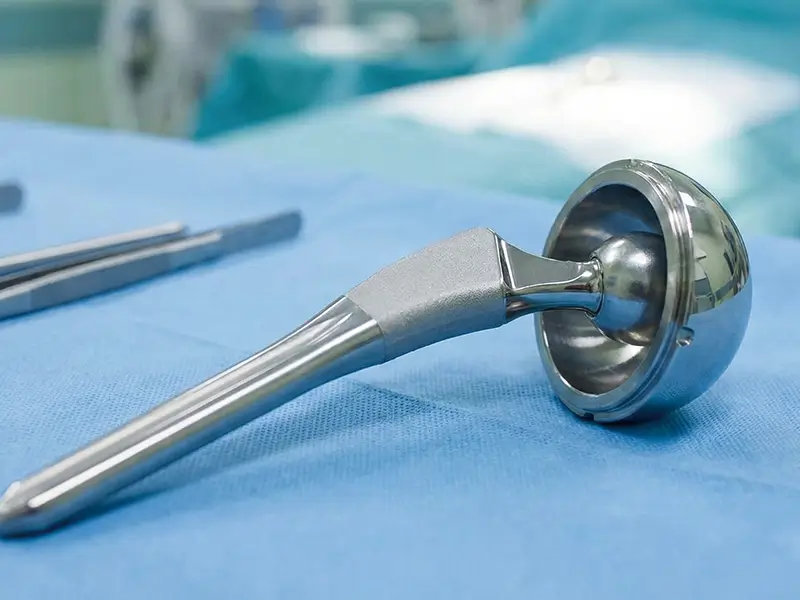

• Медицина и стоматология

Подходящие марки титана используют для костных винтов, суставных компонентов, фиксации позвоночника и других устройств. Биосовместимость важна, но безопасное применение также требует подтверждённых материала, подготовки поверхности, конструкции и клинической оценки.

• Военная и оборонная промышленность

Свойства титана обеспечивают высокую долговечность и коррозионную стойкость, делая его важным материалом оборонной техники. Его используют в броне, деталях ракет, корпусах подводных лодок и других ответственных элементах, работающих в экстремальных условиях.

• Автомобилестроение

Титан можно выбирать для высоконагруженных автомобильных шатунов, клапанов и элементов выхлопа, если это оправдано сплавом и условиями эксплуатации. Это вариант снижения массы, а не обязательное условие успешного автопроизводства.

• Морская техника

Титан используют в отдельных морских компонентах из-за стойкости к морской воде. Пригодность зависит от нагрузки, износа, сопрягаемых материалов, изготовления и цены; это не стандартный идеальный материал для любой морской детали.

• Промышленное производство

Из титана изготавливают теплообменники, трубопроводы и сосуды под давлением. Высокая стойкость к агрессивным веществам и надёжность делают его востребованным в химическом производстве.

• Методы обработки титана

Для эффективной обработки титана с ЧПУ нужны специальные стратегии управления нагревом, нагрузкой на инструмент и отводом стружки. Их можно разделить на обычные и усовершенствованные методы.

Традиционные методы составляют основу работы с титаном.

Каждый метод требует особой стратегии для эффективного преодоления сложностей титана. Рассмотрим традиционные методы обработки.

1. Пиление: выбирайте полотно и СОЖ, разрешённые для марки титана и сечения. Применимы подходящие зубчатые или абразивные системы; скорость, подача, натяжение и СОЖ должны соответствовать инструкциям пилы и полотна.
2. Точение: используйте жёсткую наладку и подходящие острые твердосплавные пластины. Согласуйте основу, покрытие, скорость, подачу и СОЖ с маркой титана и операцией. RPM зависит от диаметра; постоянная подача сама по себе не исключает наклёп.
3. Сверление: применяйте сверло для конкретной марки титана с подходящими геометрией, основой и покрытием. TiAlN — покрытие, а не жёсткий материал сверла. Выбирайте подачу, подвод СОЖ и при необходимости цикл с выводом по рекомендациям инструмента и глубине; само сверление не является способом уменьшения нагрева.
4. Фрезерование: Используйте жёсткое закрепление и инструмент, выбирайте вход и радиальное зацепление под операцию. Исходные менее 70% диаметра не являются универсальной рекомендацией малого зацепления. Поддерживайте нужную толщину стружки и охлаждение, не считая переход от толстой стружки к тонкой достаточным для отвода тепла.

Для наиболее эффективной обработки титана на CNC разработаны специальные стратегии. Базовые методы выполняют задачу, а современные технологии расширяют возможности.

Эти методы уменьшают тепловое влияние, позволяют обрабатывать сложную геометрию и повышают эффективность производства.

1. Высокоскоростная обработка (HSM): Подходящие стратегии по титану могут сочетать ограниченное радиальное врезание с подобранными подачей и осевой глубиной. Скорость резания и толщина стружки должны оставаться в пределах инструмента; меньшая толщина или большая подача сами по себе не гарантируют снижения температуры и нагрузки.
2. Врезное фрезерование: Плунжерное фрезерование эффективно для черновой обработки глубоких карманов и полостей. Оно взаимодействует с материалом вдоль оси инструмента, а не радиально, направляя силы вертикально в шпиндель и уменьшая прогиб и вибрацию.
3. Электроэрозионная обработка (EDM): Разряды удаляют электропроводный материал без обычного режущего контакта. EDM создаёт сложные элементы, но тепловые эффекты, переплавленный слой и остаточные напряжения требуют контроля; метод не исключает все риски деформации.
4. Гидроабразивная резка: абразивная водяная струя вырезает титановые заготовки близко к нужному профилю без обычной зоны термического влияния (HAZ). Всё равно необходимо задать конусность пропила, поверхность, допуски и припуск на чистовую обработку.

Для выполнения функциональных и эстетических требований, например уменьшения шероховатости поверхности (Ra) и повышения долговечности необходима отделка титановых деталей. Какие методы используются?

1. Шлифование: выбирайте круг, связку, правку и СОЖ, специально проверенные для титана. Одна твёрдость абразива не определяет пригодность; не считайте cBN выбором по умолчанию. Контролируйте тепло и целостность поверхности.
2. Полирование и доводка: мелкие абразивы уменьшают шероховатость. Улучшение усталостной долговечности зависит от полученной поверхности и отсутствия повреждений; полирование не гарантирует его автоматически.
3. Удаление заусенцев : Удаление заусенцев — чистовая операция снятия острых кромок и заусенцев. Она критична для авиации и медицинской техники: дефекты могут нарушить работу компонентов, поэтому операция повышает безопасность и функциональность.
4. Струйная обработка стеклошариками: создаёт равномерную ненаправленную матовую поверхность. Подходит для очистки и подготовки к дальнейшим процессам, например анодированию.
5. Анодирование: электрохимическая обработка меняет оксидный слой титана и даёт идентификационные цвета. Декоративное цветное анодирование не следует считать твёрдым износостойким слоем; для износостойкости нужна специально проверенная обработка.

Один из важнейших этапов инженерного проекта — выбор материала. Для этого нужно сбалансировать наиболее значимые критерии: стоимость, характеристики, обрабатываемость, возможности индивидуального исполнения и другие.

Титан выделяется удельной прочностью и коррозионной стойкостью, но алюминий и нержавеющая сталь также имеют преимущества. Понимание различий помогает осознанно выбирать компромиссы.

Таблица даёт только качественное сравнение. Прочность, коррозионное поведение, обрабатываемость и цена зависят от состояния, среды, формы поставки и фактического предложения поставщика.

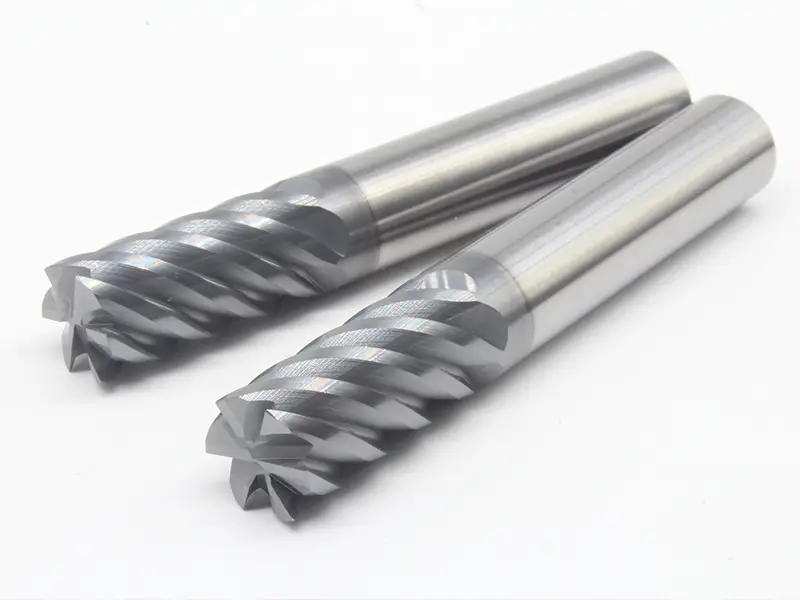

Обычный инструмент при обработке титана CNC может привести к серьёзным проблемам. Специальные инструменты рассчитаны на сильный нагрев и абразивное воздействие титана. Sundi Precision Tools помогает подобрать инструмент для ваших проектов. Что делает инструмент подходящим для титана?

1. Материал инструмента

Выбирайте твердосплавную основу и покрытие по марке титана и операции. TiAlN и AlTiN — нитриды титана-алюминия, а не смесь нитрида титана с оксидом алюминия. Покрытые и непокрытые инструменты могут подходить при наличии рекомендаций для конкретного инструмента.

1. Геометрия инструмента

Число зубьев должно балансировать пространство стружки, зацепление и допустимую подачу. Конструкции с 5–7 зубьями и более подходят некоторым операциям с малым радиальным зацеплением, но не обязательны всегда. Переменный шаг концевой фрезы может уменьшить склонность к автоколебаниям, но не устраняет вибрацию при любой наладке.

1. Режущие кромки

Инструменты должны быть острыми и иметь положительный передний угол, чтобы чисто резать материал, а не продавливать его. Устойчивый радиус при вершине важен для предотвращения сколов на уязвимом конце инструмента.

1. Инструментальные патроны

Используйте патрон с достаточным удержанием, малым биением и правильной процедурой сборки. Термопатроны могут подходить, но не предотвращают автоматически вытягивание и не гарантируют стойкости; проверяйте конкретный патрон и нагрузки.

Существует более 40 марок титана, но на CNC часто обрабатывают лишь несколько. Рассмотрим их свойства в таблице:

• Выбирайте скорость резания по данным изготовителя для марки титана, диаметра и операции. Исходный диапазон 30–60 м/мин не универсален; подтверждайте выбранные условия и следите за износом.
• Поддерживайте подходящую нагрузку на зуб, избегайте длительного трения и выдержек. Подача должна соответствовать инструменту и зацеплению; просто высокая постоянная подача не гарантирует отсутствия наклёпа.
• Применяйте разрешённую стратегию охлаждения с достаточной подачей. Исходное значение свыше 1,000 psi не является универсальным требованием; давление должно оставаться в пределах инструмента, держателя, станка и системы СОЖ.

• Не допускайте скопления титановой стружки и мелких частиц согласно противопожарной процедуре предприятия. При возгорании подайте сигнал и следуйте аварийному плану; только обученный персонал должен применять средство, специально разрешённое для горящего титана. Не лейте воду на горящий титан.
• Используйте защиту глаз и другие PPE, необходимые для работы. Не носите перчатки там, где их могут захватить вращающиеся механизмы; для острых материалов используйте подходящие перчатки только при безопасно остановленном движении и выполненной процедуре отключения.
• Перед работой подтвердите жёсткость станка, надёжно закрепите заготовку и патроны для уменьшения вибраций.

Обработка титана сложна, особенно без баланса теплового режима, жёсткости и правильной стратегии. Современные высокопроизводительные инструменты делают обработку таких материалов более предсказуемой и успешной.

Sundi Precision Tools предлагает современные инструментальные решения под ваши инженерные задачи, особенно при работе с титаном.

Пора превратить трудности обработки титана CNC в преимущества, свяжитесь с нами сегодня, чтобы узнать как.

A: Да, титан можно обрабатывать на CNC. Его ценят за коррозионную стойкость и удельную прочность.

A: твердосплавный инструмент наиболее предпочтителен для обработки титана на CNC.

Ответ: Из титана и алюминия более труднообрабатываемым является титан.

A: Да, титан обрабатывать труднее алюминия.
