Что такое 3-, 4- и 5-осевая обработка CNC?

CNC широко используют для сложных металлических деталей. Станки CNC имеют разное число осей: 3, 4, 5, 7 или 9. Большее число осей позволяет создавать более сложные детали.
В статье подробно рассмотрена 3-осевая, 4-осевая и 5-осевая обработка, её преимущества, ограничения и факторы выбора.

Ось — управляемая линейная или вращательная степень движения. Большее число осей расширяет доступ инструмента, но само по себе не определяет возможность одновременной обработки, точность или сложность детали. Типичные оси фрезерования:

• Линейная ось: Линейная ось означает прямолинейное движение. Есть 3 линейные оси:

1. Ось X: одно линейное направление; на типичном вертикальном фрезерном станке — слева направо.
2. Ось Y: второе перпендикулярное линейное направление; на обычном вертикальном станке — вперёд-назад.
3. Ось Z: линейное направление параллельно главному шпинделю; на обычном вертикальном фрезерном станке вертикальна.

• Поворотная ось: Поворотная ось обеспечивает вращательное движение, измеряемое в градусах. Её виды:

1. Ось A: вращение вокруг X
2. Ось B: вращение вокруг Y
3. Ось C: вращение вокруг Z

При 3-осевом фрезеровании относительное движение между режущим инструментом и заготовкой управляется по X, Y и Z при постоянной ориентации оси инструмента. Шпиндель не обязательно вертикальный. Подходящие траектории позволяют обрабатывать сложные 3D-поверхности и плоские элементы.

3-осевые станки дают производителям несколько преимуществ:

Снижение затрат: По сравнению с многоосевыми станками общая стоимость покупки и

обслуживание 3-осевой обработки недорого, что делает её доступной малым и средним предприятиям.

Простота программирования: Базовые 3-осевые задачи проще программировать, но сложные поверхности и безопасная работа всё равно требуют обучения.

Быстрота наладки: Время наладки зависит от детали и приспособлений. Трёхосевым станкам всё равно нужны правильные выравнивание, коррекции и калибровка; обработка разных сторон может требовать дополнительных установок.

Доступность: Большинство цехов использует 3-осевые станки. Найти исполнителей или запасные части легко.

Надёжность: У 3-осевых станков меньше узлов, чем у многоосевых, поэтому меньше потенциальных причин отказа. При регулярном обслуживании они могут надёжно и стабильно работать многие годы.

Некоторые ограничения 3-осевой обработки:

• Фиксированная ориентация инструмента ограничивает доступ, но 3-осевые станки обрабатывают фасонные поверхности и некоторые поднутрения подходящим инструментом при достаточных зазорах.
• Глубокие или наклонные элементы могут требовать специального инструмента, угловой оснастки, насадок или другого установа в зависимости от доступа.
• Элементы на разных сторонах могут требовать переустановки, увеличивая время и потенциальную ошибку наладки, но не неизбежно снижая точность.

Примеры применения 3-осевой обработки:

• Плоские металлические плиты
• Металлические кожухи и корпусные детали
• Шестерни
• Фланцы
• Радиаторы
• Простые формы для литья пластмасс
• Таблички и гравированные идентификационные бирки
• Печатные платы PCB
• Проставки и шайбы точных размеров

Четырёхосевое фрезерование добавляет поворотную ось к X, Y и Z, часто A вокруг X. Индексная обработка 3+1 поворачивает деталь между резами; одновременная четырёхосевая согласует вращение и линейные перемещения во время резания, если поддерживается.

Рассмотрим преимущества 4-осевой обработки:

Меньше времени на наладку: Поворотное приспособление открывает доступ к нескольким сторонам без ручной переустановки, сокращая манипуляции с подходящими деталями; это не гарантирует фиксированной экономии времени или одновременного резания нескольких сторон.

Обработка криволинейных поверхностей: Согласованное вращение позволяет получать цилиндрические контуры и непрерывную гравировку, если контроллер и CAM поддерживают одновременное движение четырёх осей.

Повышение стойкости: Лучший доступ может позволить более выгодную установку инструмента, но стойкость зависит от материала, режимов, жёсткости и выбора инструмента, а не только числа осей.

Сокращение производственного времени: Сокращение времени перекладки между операциями ускоряет выполнение работы.

Ограничения 4-осевых систем:

• Стоимость приобретения 4-осевого оборудования выше, чем 3-осевого.
• Если деталь сложная и содержит много наклонных участков, доступ к ним может затрудняться.
• Для программирования поворотных траекторий нужны подходящая CAM, проверенный постпроцессор и знание кинематики, а не просто освоение CAD.

Области применения 4-осевой обработки:

• Коленчатые валы с криволинейными профилями
• Вал турбины для выработки электроэнергии
• Цилиндрические изделия с индивидуальной гравировкой, например ручки и трубки
• Косозубые шестерни
• Крыльчатки насосов с изогнутыми лопатками
• Медицинские винты
• Заказные винтовочные стволы
• Цилиндрические формы для бутылок
• Муфты и соединители

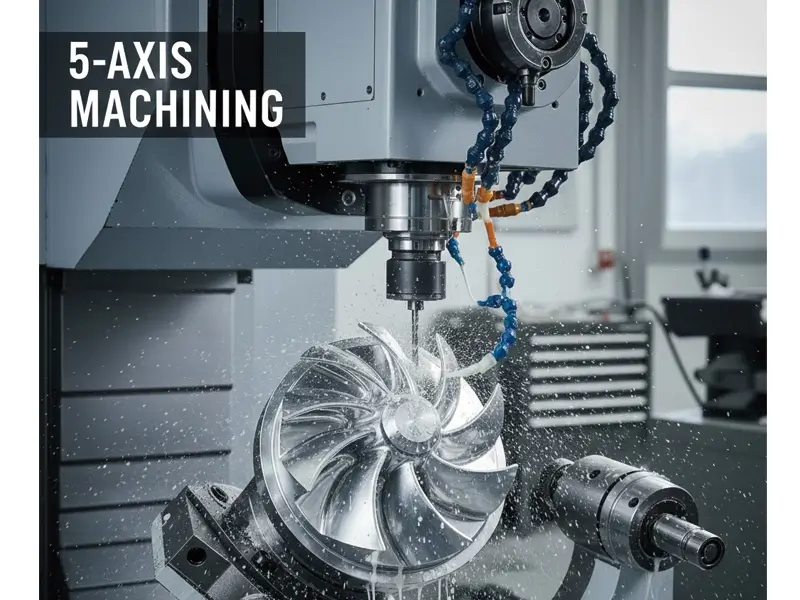

Типичное пятиосевое фрезерование сочетает три линейные и две вращательные оси. Вращаться могут стол, головка или оба узла; доступ инструмента ограничен ходами станка, инструментом и приспособлениями.

Пятиосевая обработка сокращает установы сложных деталей, но зажатые и недоступные элементы всё ещё могут требовать перестановки или другого процесса.

Как используется возможность 5-осевой обработки:

• Обработка 3+2 оси — позиционная: При позиционной обработке поворотные оси устанавливают инструмент или деталь под фиксированным углом. Затем резание выполняют линейными осями, а поворотные остаются неподвижными.
• Одновременная 5-осевая обработка: Управление согласует все пять осей во время реза; не каждая должна непрерывно двигаться на каждом участке. Это позволяет менять ориентацию инструмента на доступных сложных поверхностях, но не гарантирует доступ ко всем сторонам.

5-осевая обработка имеет особые преимущества:

Одна установка: Многие доступные стороны можно обработать за одну установку, однако зажатые поверхности и недоступные элементы могут потребовать переустановки.

Высокое качество поверхности: Подходящая ориентация инструмента улучшает контакт и поверхность, но результат зависит от траектории, режимов, жёсткости и точности станка.

Точность: Наклон головки позволяет использовать короткий жёсткий инструмент, уменьшая вибрации и прогиб и повышая точность глубоких элементов.

Более быстрая обработка: меньшее число переустановок и подходящий инструмент сокращают производство соответствующих деталей; общее время включает программирование, наладку и реальную стратегию.

5-осевая обработка имеет следующие недостатки:

• Исходное сравнение стоимости в 3–5 раз не является универсальным правилом покупки; разницу определяют размер, конфигурация, опции и предложения поставщиков.
• Для программирования 5-осевого станка нужны высококвалифицированные специалисты CAM. Найм опытных программистов или обучение сотрудников требует значительных дополнительных затрат.
• Большее число подвижных частей 5-осевого станка повышает риск столкновения инструмента или головки с приспособлением и деталью. Поэтому операторы 5-осевых станков перед запуском необходимо моделировать программу.
• Для простых деталей сравнивайте все затраты на наладку, программу, перемещения и цикл; пятиосевое оборудование не является автоматически неэффективным.

Примеры применения 5-осевой обработки:

• Титановые медицинские имплантаты
• Лопатки авиационных турбин
• Штампы и формы автомобильных кузовных панелей
• Компоненты протезов
• Прототипы деталей двигателя с доступными обрабатываемыми элементами; замкнутые изогнутые внутренние каналы охлаждения могут требовать других производственных процессов.
• Судовые гребные винты
• Детали инструмента и штампов со сложными углами
• Элементы конструкции военных самолётов с карманами для снижения массы.

Далее рассмотрены основные различия 3-, 4- и 5-осевой обработки:

• 3-осевая обработка: Поддерживает плоские элементы и сложные поверхности 3D при фиксированной ориентации; поднутрения и наклонные элементы зависят от инструмента и доступа.

• 4-осевая обработка: При 4-осевой обработке можно изготавливать цилиндрические и круглые детали с криволинейной формой, а также детали с элементами на нескольких сторонах.
• 5-осевая обработка: при 5-осевой обработке изменение ориентации инструмента улучшает доступ к составным углам и свободным поверхностям, но не гарантирует изготовления всей детали за один установ.

• 3-осевая обработка Исходный пример закупочной стоимости $20k не имеет указанного обоснования и не должен восприниматься как типичное значение или гарантия. Запросите актуальное предложение на нужную конфигурацию.
• 4-осевая обработка: Исходный пример цены $75k-$250k не имеет указанного обоснования и не должен считаться типичным значением или гарантией. Получите актуальное предложение для нужной комплектации.
• 5-осевая обработка: Исходный пример закупочной стоимости $200k–$1M+ не имеет указанного основания и не должен восприниматься как типичное значение или гарантия. Получите актуальное предложение на нужную конфигурацию.

• 3-осевая обработка: Позволяет относительно быстро делать простые детали. Более сложные требуют нескольких установов, влияющих на общий график.

• 4-осевая обработка: Поворотное позиционирование сокращает переустановки и манипуляции, но не устраняет все простои.
• 5-осевая обработка: Может уменьшить число установок и цикл для подходящих сложных деталей, но не всегда быстрее и может требовать переустановки.

• 3-осевая обработка: Исходный пример обучения за 2–3 недели не имеет указанного основания и не является типичным сроком или гарантией. Требования зависят от задачи, оборудования, процесса и опыта оператора.

• 4-осевая обработка: У исходного примера обучения за несколько месяцев нет указанного основания; его нельзя считать типичным сроком или гарантией. Требования зависят от работы, оборудования, процесса и опыта оператора.
• 5-осевая обработка: Требуется высококвалифицированный персонал с навыками сложного CAM-программирования и предотвращения столкновений.

• 3-осевая обработка: Исходный пример времени наладки от 15 до 30 минут не имеет указанного обоснования и не является типичным значением или гарантией. Требования зависят от задачи, оборудования, процесса и опыта оператора.

• 4-осевая обработка: Исходный пример времени наладки 30–60 минут не имеет указанного обоснования и не является типичным значением или гарантией. Требования зависят от задачи, оборудования, процесса и опыта оператора.
• 5-осевая обработка: Исходный пример наладки за 1–3 часа не имеет указанного основания и не является типичным сроком или гарантией. Требования зависят от задачи, оборудования, процесса и опыта оператора.

• 3-осевая обработка: У исходного примера допуска ±0.005 дюйма нет указанного основания; его нельзя считать типичным значением или гарантией. Требования зависят от работы, оборудования, процесса и опыта оператора.

• 4-осевая обработка: Исходный пример допуска ±0.002 дюйма не имеет указанного обоснования и не является типичным значением или гарантией. Требования зависят от задачи, оборудования, процесса и опыта оператора.

• 5-осевая обработка: Исходный пример допуска обработки ±0.0005 дюйма не имеет указанного обоснования и не является типичным значением или гарантией. Требования зависят от задачи, оборудования, процесса и опыта оператора.

• 3-осевая обработка: Подходящие инструменты и траектории дают хорошую поверхность на плоских и криволинейных участках; видимые следы не определяются одним числом осей.

• 4-осевая обработка: Согласованное вращение помогает чистовой обработке цилиндрических поверхностей в зависимости от траектории, установки и режимов.

• 5-осевая обработка: Ориентация инструмента улучшает поверхность подходящих элементов, но не гарантирует лучшего результата во всех применениях.

Понимание 3-, 4- и 5-осевой обработки с ЧПУ помогает выбрать подходящую технологию. Большее число осей расширяет движения и гибкость, позволяет получать сложную геометрию и сокращать установки. Однако станки с более чем тремя осями дороже и требуют более сложного программирования.

Обычное трёхосевое фрезерование одновременно управляет X, Y и Z и следует кривым траекториям. Четырёхосевое добавляет одну поворотную ось, пятиосевое — две. Индексное позиционирование и одновременное резание — разные возможности.

Да, шестиосевые станки разработаны для дополнительной гибкости. Однако они применяются в специальных задачах, например сочетании роботизированной обработки и аддитивного производства.

Исходные почасовые примеры $40-$75 для трёх осей, $75-$150 для четырёх и $150-$300 для пяти не содержат даты, региона или основания расчёта. Это не актуальные ориентиры; запросите предложение под деталь, объём, наладку и контроль.

Исходные суммы от $200,000 до более $1,000,000 для промышленных и не менее $50,000 для настольных станков не имеют указанных модели и даты. Это не универсальные диапазоны или минимумы; сравнивайте актуальные предложения и необходимые возможности.
