Развёртка PCD с цилиндрическим хвостовиком
Совместимость с различными патронами и экономичность
Запросить расчет стоимостиРАЗВЁРТКИ PCD ПО ЗАКАЗУ
Развёртки PCD, разработанные под проект
Мы проектируем и производим заказные развёртки PCD для блоков и головок цилиндров, клапанных корпусов и других сложных проектов точной обработки отверстий. Каждый инструмент разрабатывается как часть комплексного решения задачи, а не выбирается со склада.
Как мы разрабатываем развёртку для вашей детали
Развёртка PCD не является складской позицией. Каждый проект проходит путь от рассмотрения детали и концепции инструмента до утверждения конструкции, изготовления и контроля.
Деталь определяет решениеМы разрабатываем решение вокруг блока цилиндров, головки цилиндров, клапанного корпуса или сложного отверстия, а не стандартного перечня развёрток.
Одному проекту нужна согласованная конструкцияМы разрабатываем режущий инструмент, концепцию направления, сопряжение со станком, подачу СОЖ и план контроля как единое решение.
Точность нужно заложить в конструкцию и подтвердитьМы контролируем соблюдение утверждённой спецификации при изготовлении и размерном контроле для обеспечения точности отверстия, концентричности и малого биения.
С чего начать:Отправьте чертёж детали, допуск отверстия, данные сопряжения со станком и описание текущей проблемы обработки.
- Комплексное проектирование
- Высокая точность отверстия
- Малое биение инструмента
- Инженерное сопровождение применения

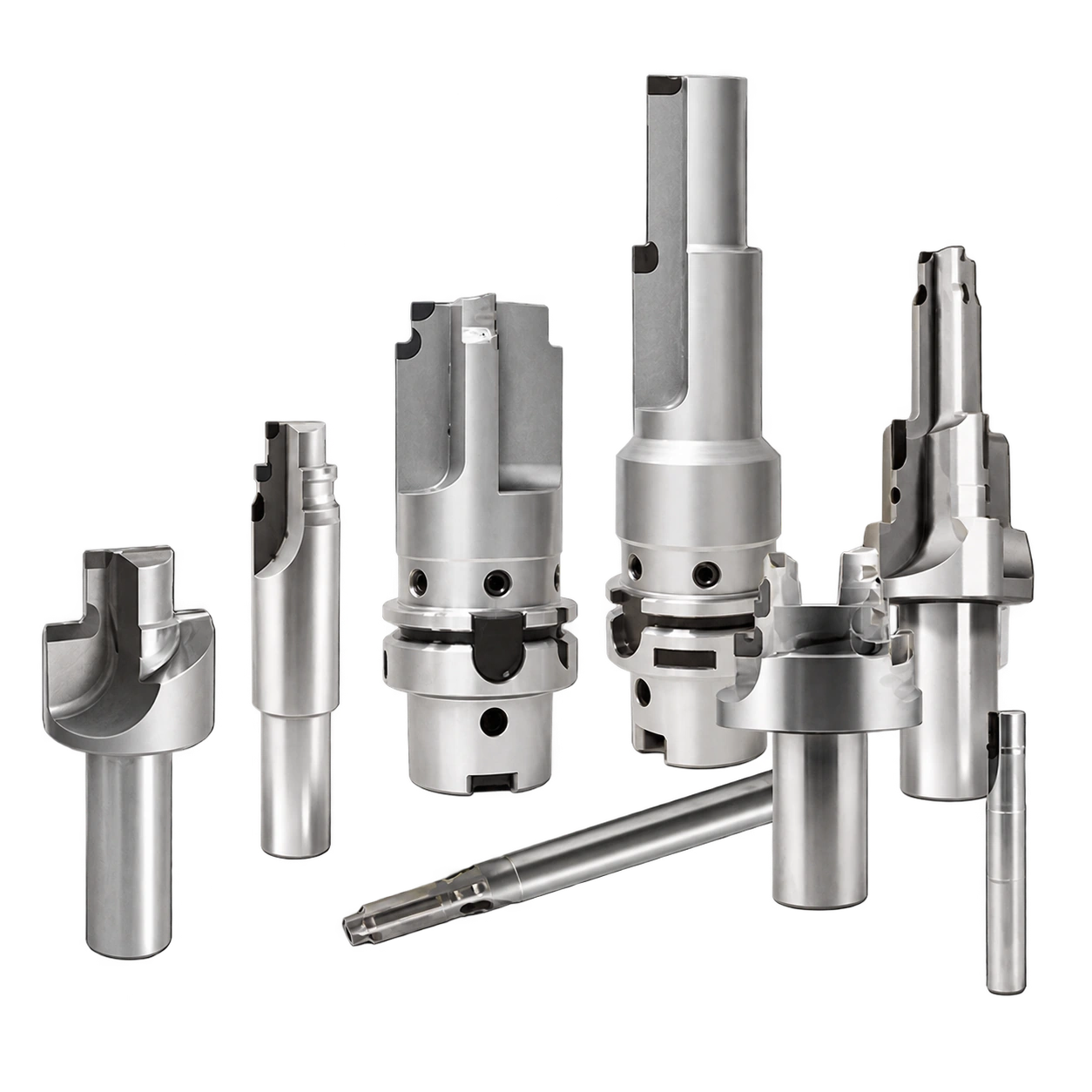

Заказные развёртки PCD и инструментальные решения
Развёртки из поликристаллического алмаза (PCD) обеспечивают исключительную эффективность и производительность обработки отверстий. Специальные задачи требуют заказного инструмента, и многолетний опыт Sundi позволяет адаптировать развёртки PCD под ваши требования. Наши решения включают специальные ступенчатые профили PCD и различные хвостовики: цилиндрические, HSK, фланцевые и BT. Такие развёртки совместимы с вашим оборудованием и соответствуют сложным требованиям к обработке и точности, дополнительно повышая производительность.
Развёртка PCD с хвостовиком HSK
Высокая жёсткость и устойчивость на сверхвысоких скоростях
Запросить расчет стоимостиРазвёртка PCD с фланцевым хвостовиком
Точное осевое позиционирование и высокая устойчивость системы
Запросить расчет стоимостиРазвёртка PCD с хвостовиком BT
Максимальная универсальность и высокая экономичность
Запросить расчет стоимостиСверло-развертка с режущими элементами из PCD
Высокоэффективный инструмент «2 в 1» для одновременного сверления и развёртывания; обеспечивает высокую концентричность и сокращает время цикла.
ПодробнееКомбинированная развертка с режущими элементами из PCD
Заказная многоступенчатая конструкция для сложной геометрии отверстий; повышает производительность за счёт обработки нескольких диаметров за один проход.
ПодробнееРазвертка из PCD с направляющими пластинами
Повышенная устойчивость благодаря специальным направляющим пластинам; высокая точность круглости и особо гладкая поверхность для прецизионных задач.

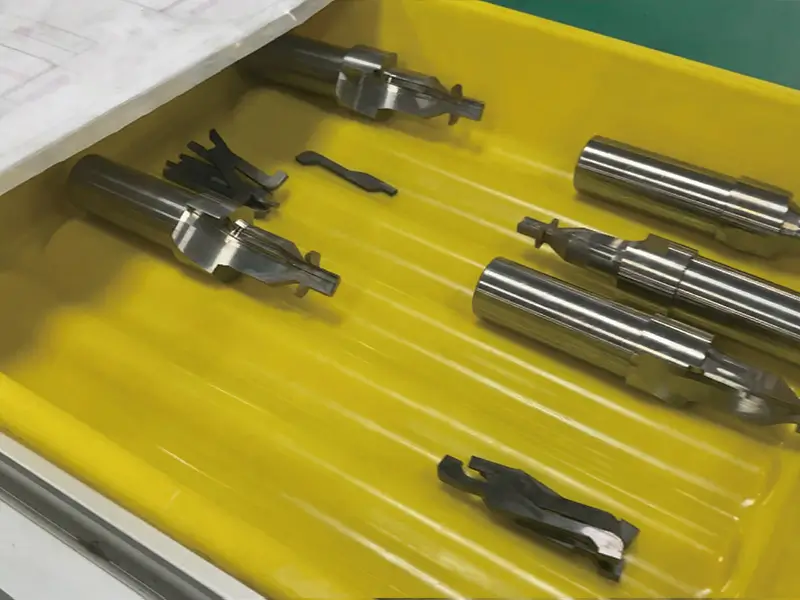

ПодробнееПереточка и замена пластин PCD на развёртках PCD
Не позволяйте изношенному инструменту замедлять производство. Sundi предоставляет профессиональное обслуживание для восстановления инструмента PCD до заводских характеристик:
Прецизионная переточка: Современная технология шлифования восстанавливает острые режущие кромки и точную геометрию.
Замена пластин PCD: Для сильно повреждённого инструмента мы предлагаем качественную замену пластин и повторную пайку.
Гарантия 100% рабочих характеристик: Благодаря профессиональному восстановлению эффективность обработки переточенными развёртками PCD или развёртками с заменёнными пластинами может достигать 100% эффективности нового инструмента.
Экономичность: Продлите срок службы дорогостоящих развёрток PCD и сократите общие затраты на инструмент до 50%.
Производитель развёрток PCD
Sundi проектирует и производит развёртки PCD для заказчиков по всему миру и различных отраслей, обеспечивая точную обработку цветных металлов и неметаллических материалов с требуемыми качеством поверхности и точностью деталей.
При обработке меди, цинка, алюминия и других цветных металлов материал склонен налипать на режущий инструмент, затрудняя процесс. Благодаря низкому коэффициенту трения и малому сродству к цветным металлам наши развёртки PCD эффективно препятствуют налипанию. Режущая кромка PCD мало деформируется и обеспечивает отличную поверхность заготовки.
- Высокая точность и эффективность
- Высокая подача при скоростном резании
- Низкая шероховатость
- Меньше операций и короче цикл
- Максимальная стойкость инструмента
- Переточка для снижения затрат
Автомобилестроение
Sundi десятилетиями поставляет режущий инструмент и решения для автомобилестроения и признана надёжным поставщиком стабильного качества и обслуживания.
Запросить предложениеЭлектроника
Производству электроники нужны качественные и надёжные микроинструменты и прецизионный режущий инструмент. Мы предлагаем профессиональные решения и инструменты в Китае.
Запросить предложениеАэрокосмическая промышленность
Комплекс решений с развёртками PCD для аэрокосмической промышленности повышает эффективность обработки углепластика, алюминиевых сплавов и других материалов.
Запросить предложениеМеталлообработка
Многолетний инженерный и производственный опыт позволяет нам предлагать сложный высокоточный режущий инструмент для прецизионного производства в различных отраслях.
Запросить предложениеКак мы изготавливаем развёртки PCD
Этап 1 · Анализ и проектирование
Определить конструкцию развёртки по требованиям задачи.
- Область применения
- Обсудить задачу обработки и понять требования заказчика.
- Целевые показатели качества
- Задать требуемые точность, шероховатость поверхности и стойкость инструмента.
- Конструкция инструмента
- Разработать конструкцию развёртки PCD для предполагаемого применения.
Этап 2 · Черновая обработка
Подготовить корпус и стружечные канавки перед установкой режущих пластин.
- Корпус инструмента
- Сформировать корпус точением, фрезерованием и круглым шлифованием на станках с ЧПУ.
- Стружечные канавки
- Обработать канавки на 5-осевом оборудовании с ЧПУ.
- Термообработка
- Включить термообработку в процесс изготовления корпуса.
Этап 3 · Лазерная резка
Разрезать диск PCD на пластины для следующего этапа изготовления.
- Раскрой
- Рассчитать и разместить профили пластин в программе резки.
- Пластины PCD
- Вырезать лазером из диска отдельные пластины требуемой формы.
- Стабильность
- Обеспечить стабильные размеры пластин для следующей операции.
Этап 4 · Вакуумная пайка
Соединить пластины PCD с корпусом в вакуумной паяльной печи.
- Позиционирование пластин
- Установить пластины PCD в паяльные пазы с серебряным припоем.
- Печной цикл
- Нагревать сборку при 800°C в течение 20 минут.
- Паяное соединение
- Расплавить припой для надёжного соединения пластин с корпусом.
Этап 5 · Проволочная электроэрозионная обработка
Получить сложные режущие профили PCD с помощью 5-осевой проволочной электроэрозионной обработки Vollmer.
- Обработка профиля
- Использовать 5-осевую проволочную обработку для сложной геометрии развёртки.
- Качество обработанной поверхности
- Обработка в охлаждённом масле позволяет получить шероховатость до Ra 0.4.
- Оборудование
- Эту производственную операцию выполняют три станка Vollmer.
Этап 6 · Круглое шлифование
Доработать режущую кромку, если задача требует более гладкой поверхности отверстия.
- Качество поверхности
- Отшлифовать режущую кромку для улучшения поверхности инструмента PCD.
- Подготовка кромки
- При необходимости уменьшить остроту кромки для ограничения вибраций на стенке отверстия.
- Точность размеров
- Обеспечить точность в пределах 0.002 mm после круглого шлифования.
Этап 7 · Контроль
Проверить готовую режущую геометрию перед передачей инструмента в отдел контроля качества.
- Проверка геометрии
- Использовать оборудование Zoller для контроля диаметров, углов и дуг.
- Программный контроль
- Проверить геометрию инструмента по программе измерений перед контролем качества.
- Динамическая балансировка
- Проверить соответствующие инструменты с хвостовиками HSK и BT на концентричность вращения в пределах 0.002 mm.
Этап 8 · Обработка поверхности
Выполнить требуемую обработку поверхности и нанести идентификационную маркировку.
- Обработка поверхности
- Выполнить пескоструйную обработку или оксидирование по требованиям заказчика.
- Внешний вид и защита
- Улучшить внешний вид поверхности и защиту от коррозии.
- Идентификация инструмента
- При необходимости нанести лазерную маркировку модели.
Заказные развёртки PCD для точной чистовой обработки отверстий
Укажите материал заготовки, допуск отверстия, качество поверхности и производственные цели. Наши инженеры помогут определить заказное решение с развёрткой PCD.

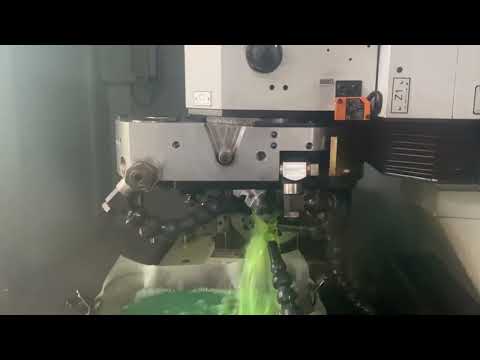

Связаться сейчасПрименение фасонной развёртки PCD
Кто мы
Мы увлечены проектированием и изготовлением специальных развёрток PCD. Sundi гордится профессиональной командой со средним опытом работы 20 лет. Мы сопровождаем вас от проектирования до конечного применения. Ниже кратко описан производственный процесс.
Что нас отличает
24 часа, 7 дней в неделю
Техническая поддержка онлайн 24 часа в сутки, 7 дней в неделю3D-модель
Доработка конструкции и построение 3D-модели1/2 стоимости
Качество на уровне ведущих брендов при стоимости в два или четыре раза ниже.
7 дней
Оперативное выполнение: от утверждения чертежа до поставки — от 7 днейДоставка за 3 дня
Доставка по всему миру (UPS, DHL, FedEx, TNT)Гарантия 1 год
Гарантия качества и послепродажная поддержка на срок до 12 месяцев
Отзывы о развёртках PCD
Отзывы наших заказчиков
Применение развёрток PCD
Отзывы о применении наших развёрток PCD исключительно положительные
Glenn
Генеральный директор
★★★★★Изготовленные вами инструменты PCD работают превосходно. Sundi решила инструментальную проблему, за которую никто другой не брался. Я очень это ценю.
Richard
Менеджер по закупкам
★★★★★Последние образцы работают отлично. Мы заказываем их повторно и уже оплатили 20 шт., поскольку полностью довольны вашим изделием.
Часто задаваемые вопросы
Как быстро получить коммерческое предложение?
Откройте контактную форму, укажите контактные данные, подробно опишите требования и загрузите файлы PDF, Dxf или step. Наши профессиональные инженеры свяжутся с вами в течение 12 часов.
Мы не уверены, подойдёт ли ваш режущий инструмент для нашей задачи
Не беспокойтесь: откройте контактную форму и подробно опишите задачу. После получения запроса с вами свяжется наш инженер. Бесплатно.
Есть ли развёртки PCD на складе?
К сожалению, все развёртки изготавливаются по требованиям заказчика, поэтому готовых изделий на складе нет.
Как скоро мы получим инструмент после заказа?
Срок зависит от сложности инструмента, его размеров и количества. По накопленным данным, изготовление развёрток с цилиндрическим хвостовиком и менее чем 4 зубьями обычно занимает 7-15 дней, с хвостовиками HSK и BT — 15-25 дней, с фланцевыми хвостовиками — 20-35 дней.
Как убедиться, что заказанные развёртки будут работать хорошо?
Уважаемые заказчики, перед отгрузкой мы выполняем 100% контроль всех размеров каждой развёртки и составляем подробные протоколы. Они поставляются вместе с инструментом.
Как мы получим инструмент?
Мы уделяем большое внимание безопасности, своевременности и эффективности перевозки, поэтому сотрудничаем с ведущими международными компаниями, такими как DHL, UPS и FedEx. Возможны условия EXW, FOB, DAP, DDP и другие.
Какие способы оплаты вы принимаете?
Мы являемся непосредственным производителем инструмента и принимаем банковские переводы T/T. Для образцов на небольшую сумму также возможны кредитные карты, PayPal, Western Union и другие способы.
