Покрытия DLC и PVD для режущих инструментов: что выбрать?

Правильное покрытие важно для работы режущего инструмента . Хорошее покрытие уменьшает износ и трение, повышает стойкость и помогает инструменту работать с конкретными материалами.

Покрытие DLC описывает семейство углеродных материалов, а покрытие PVD обозначает процесс нанесения. Некоторые DLC наносятся PVD, поэтому категории пересекаются. Здесь сравниваются подходящие DLC-системы и обычные нитридные PVD-покрытия; свойства зависят от состава.

Для обработки CNC вопрос не просто в лучшем покрытии. Правильнее спросить:

Какое покрытие подходит вашему материалу, условиям и типу инструмента?

В статье мы сравним Покрытия DLC и PVD с точки зрения применения режущего инструмента.

PVD означает физическое осаждение из паровой фазы. Это процесс нанесения в вакуумной камере: материал испаряется и осаждается на инструменте тонким твёрдым защитным слоем.

PVD — не одно покрытие, а технология нанесения. Методом PVD получают многие распространённые покрытия, например:

• покрытие TiN
• Покрытие TiAlN
• Покрытие AlTiN
• покрытие CrN
• покрытие TiCN

Для режущего инструмента, Режущие инструменты с PVD широко применяются, поскольку улучшают износостойкость, поверхностную твёрдость, стойкость к окислению и ресурс.

Покрытия PVD часто применяются для:

• Сталь
• Нержавеющая сталь
• Чугун
• Легированная сталь
• Термообработанные материалы
• Обычные металлические детали

Разные покрытия PVD имеют разные свойства, поэтому выбор зависит от материала и режимов.

DLC означает Алмазоподобный углерод. Это углеродное покрытие с некоторыми алмазоподобными свойствами. По сравнению со многими традиционными покрытиями DLC известно своими низким трением, высокой твёрдостью, а также высокой стойкостью к налипанию.

Для режущего инструмента DLC особенно полезно при материалах, склонных налипать на кромку.

Возможные применения проверенных марок DLC:

• Обработка алюминиевых сплавов
• Обработка меди
• Обработка латуни
• Обработка графита
• Обработка пластиков
• Обработка углепластиков
• Обработка других цветных материалов

В этих задачах проблема часто не только в износе. Возможны также нарост, налипание материала, плохая поверхность или нестабильное резание.

Именно здесь Инструмент с DLC может быть очень выгодным.

DLC — семейство материалов покрытия, а PVD — процесс нанесения, которым можно получать и DLC. Таблица сравнивает типичные свойства DLC с обычными нитридными инструментальными покрытиями PVD; это не универсальная спецификация и не взаимоисключающие категории.

Проще говоря:

Подходящие системы DLC уменьшают трение и налипание. Обычные нитридные PVD часто выбирают для износостойкости при горячем резании. Подтверждайте конкретные покрытие, основу, материал и условия.

Внешний вид DLC зависит от системы покрытия и поверхности. Цвет не определяет состав, метод нанесения или режущие свойства.

В режущем инструменте, чёрное покрытие DLC очень распространено. Имеет тёмную гладкую поверхность и часто используется для алюминия, меди, графита и других цветных материалов.

Однако DLC бывает разных цветов. В зависимости от структуры, базового слоя, толщины и обработки поверхности инструмент может иметь цветное покрытие DLC с различными эффектами, например радужными, бронзовыми, синими или металлическими оттенками.

Следующие названия описывают внешность, а не два стандартных класса DLC:

• Инструменты с чёрным DLC
• Инструменты с цветным DLC

Но важно понимать следующее:

Цвет не определяет режущие свойства.

Для обработки CNC клиентам важнее учитывать:

• Структура покрытия
• Коэффициент трения
• Стойкость к налипанию
• Твёрдость покрытия
• Основа инструмента
• Режущий материал
• Скорость резания и подача
• Условия охлаждения

Чёрные и цветные инструменты могут иметь разные слои и отделку. Подтвердите, что заданный слой действительно DLC, получите состав, толщину, пределы и данные применения; внешний вид не заменяет аттестацию.

Следует рассмотреть Режущий инструмент с DLC когда материал легко налипает на кромку.

Это распространено в обработке алюминия. Алюминий мягче стали, но легко налипает на инструмент. При появлении нароста кромка теряет остроту, поверхность ухудшается, а стойкость становится нестабильной.

DLC помогает благодаря низкому трению и хорошим противоадгезионным свойствам.

В зависимости от проверенной системы покрытия и инструмента возможны:

• Детали из алюминиевых сплавов
• Алюминиевые автомобильные компоненты
• Авиационные алюминиевые детали
• Медные электроды
• Графитовые электроды
• Пластиковые детали
• Углепластиковые детали

Например, концевые фрезы с DLC часто применяются по алюминию для уменьшения налипания и улучшения поверхности.

Для горячего резания или сложных материалов подходящие нитридные PVD дают полезную износо- и окислительную стойкость. Одно PVD не определяет свойства: выберите конкретную систему и проверьте пределы.

Для стали и нержавеющей стали возможны подходящие TiAlN или AlTiN. Температура и износ зависят от скорости, зацепления, геометрии, состояния материала и охлаждения, а не одного названия материала.

Инструмент с PVD часто используют для:

• Обработки стали
• Обработки нержавеющей стали
• Обработка чугуна
• Обработки сталей для пресс-форм
• Обработка легированной стали
• Обычной обработки CNC

Во многих общих задачах обработки, Режущие инструменты с PVD остаются надёжным экономичным выбором.

Среди инструментов с DLC, концевые фрезы с DLC относятся к наиболее распространённым видам продукции.

Их часто применяют для высокоскоростной обработки алюминия и цветных металлов. Острая кромка и покрытие с малым трением уменьшают налипание стружки и улучшают стабильность.

Концевые фрезы с DLC подходят для:

• Фрезерование пазов
• Боковое фрезерование
• Фрезерование карманов
• чистовой обработки
• Высокоскоростная обработка алюминия

Для алюминиевых деталей с высокими требованиями к поверхности фрезы с DLC могут быть хорошим выбором.

Свёрла с DLC также широко применяются для сверления алюминия, меди и композитов.

При сверлении очень важно удаление стружки. Налипание в канавке повышает нагрев, снижает точность и может сломать сверло.

DLC делает поверхность сверла более гладкой и облегчает выход стружки.

Свёрла с DLC подходят для:

• Сверления алюминия
• Сверления меди
• Сверление композитов
• Сверления пластика
• Точная обработка отверстий

Для стабильных отверстий и лучшего отвода стружки стоит рассмотреть сверла с DLC.

Для точной чистовой обработки отверстий, Развёртки с DLC также применимы, особенно для цветных материалов.

Развёртке нужны размерная точность и поверхность. При налипании на кромку качество отверстия становится нестабильным.

DLC помогает уменьшать трение и повышать однородность поверхности.

Развёртки с DLC часто используют для:

• Точные отверстия в алюминии
• Медные детали
• Компоненты из цветных металлов
• Высокие требования к поверхности
• Специальный инструмент для доводки отверстий

Для точной обработки покрытие выбирают вместе с геометрией, допуском и режимами.

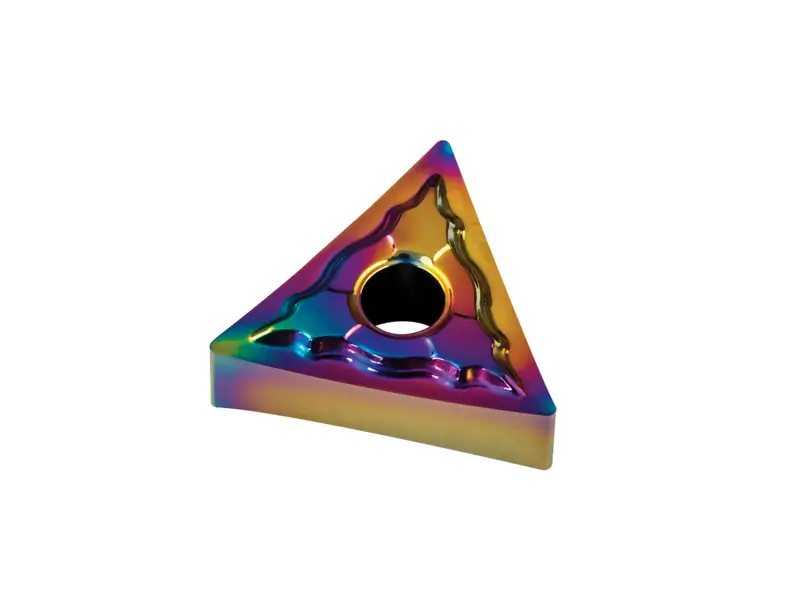

Пластины с DLC применяются для точения и фрезерования цветных материалов, особенно при необходимости лучшей поверхности и меньшего трения.

Типичные применения:

• Точение алюминия
• Точение меди
• Чистовая обработка цветных металлов
• Обработка пластиков
• Лёгкое резание

DLC не всегда подходит стали или нержавеющей стали. Некоторые нитридные PVD предпочтительнее при реальных тепловых и износных условиях. Проверяйте изготовителя покрытия; ни одна категория не гарантирует пригодности.

Нет. DLC и PVD — пересекающиеся термины, ни один сам по себе не устанавливает лучшие режущие свойства.

Это распространённое заблуждение.

Проверенные системы DLC уменьшают трение и адгезию. Для тяжёлой обработки стали или высокой температуры предпочтительнее подходящее нитридное покрытие. Результат определяют состав, основа, подготовка кромки и процесс.

Например:

• Для алюминия DLC часто является хорошим выбором.
• Для стали могут лучше подойти PVD-покрытия TiAlN или AlTiN.
• Для нержавеющей стали покрытие выбирают по скорости, СОЖ и геометрии.
• Для графита можно рассмотреть DLC или алмазное покрытие по задаче.

Поэтому покрытие выбирают по реальным условиям работы.

Перед выбором подтвердите следующее:

1. Какой материал обрабатывается?
2. Черновая или чистовая операция?
3. Высокая или низкая скорость резания?
4. Будет ли использоваться СОЖ?
5. Есть ли проблема налипания?
6. Износ главным образом вызван теплом, трением или абразивом?
7. Какая поверхность требуется?
8. Какой тип инструмента нужен?

Если главная проблема — налипание, нарост или плохая поверхность алюминия либо цветного материала, DLC может быть предпочтительнее.

Если главная проблема — тепло резания, твёрдый материал, или абразивный износ, сравните проверенные нитридные PVD-покрытия с другими подходящими системами. Согласуйте выбор с механизмом износа и пределами; одного метода нанесения недостаточно.

Выбирайте систему под реальную задачу. DLC — семейство материалов, которое само может наноситься PVD; сравнение здесь относится к конкретным DLC и обычным нитридным покрытиям.

• Низкое трение
• Хорошая стойкость к налипанию
• Лучшая поверхность
• Обработка алюминия
• Обработка меди
• Обработка графита или композитов
• Резание цветных материалов

• Хорошая износостойкость
• Повышенная теплостойкость
• Обработки стали
• Обработки нержавеющей стали
• Обработка чугуна
• Универсальное резание на CNC

Если вы не уверены в покрытии, сначала проверьте материал, процесс, режимы и тип инструмента.

Как изготовитель режущего инструмента Sundi предлагает Инструмент с DLC, PVD и специальными покрытиями под разные задачи обработки.

Независимо от того, нужны ли вам инструменты с чёрным DLC, инструмент с цветным DLC, или специальное покрытие, мы поможем выбрать вариант для вашей обработки CNC.

Ни одно обозначение не лучше универсально. DLC — семейство материалов, которое можно наносить методом PVD. Подходящие DLC помогают против трения и налипания, отдельные нитридные PVD — при горячем резании стали. Сравнивайте конкретные системы на фактических материале и режимах.

Подходящие DLC рассматривают для алюминия, меди, латуни, пластиков и отдельных композитов или графита. Абразивным графиту и композитам могут требоваться другие проверенные покрытия или алмаз. Подтвердите износ, геометрию, удаление пыли/стружки и данные изготовителя.

В большинстве случаев DLC — не первый выбор для стали. Резание стали обычно сильнее нагревается, и некоторые PVD, например TiAlN или AlTiN, подходят лучше. Но окончательный выбор зависит от точного материала и условий.

Чёрный или цветной — внешний вид, а не стандартный класс характеристик DLC. На цвет влияют слои, толщина, поверхность и оптические эффекты. Проверяйте спецификацию и данные применения, а не определяйте состав или пригодность по цвету.

С DLC выпускают концевые фрезы, свёрла, развёртки, пластины и специальный режущий инструмент. Они часто применяются для алюминия и цветных материалов.

Подходящая DLC-система полезна по алюминию: меньшее трение и адгезия ограничивают нарост. Результат зависит от сплава, покрытия, кромки, режимов и СОЖ. Проверяйте поверхность и стойкость, не предполагая пригодности любой DLC-марки.
