Guia completo dos tipos de ferramentas de ranhuramento

A ranhuragem cria canais numa peça e pode ser realizada em máquinas convencionais ou CNC. Este artigo aborda a ranhuragem no torno, incluindo alojamentos para anéis de vedação e de retenção. A escolha depende da ranhura exigida e da peça.

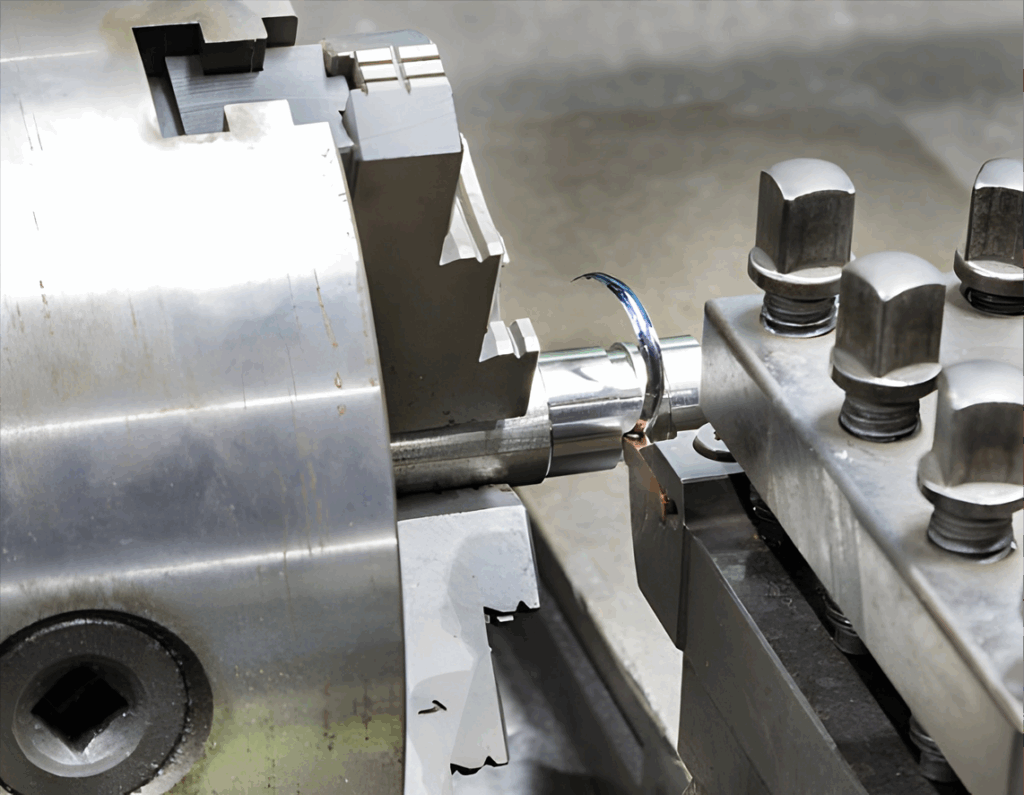

O que é a ranhuragem?

A ranhuragem produz canais interiores, exteriores ou frontais. No torno convencional, a peça roda enquanto uma ferramenta não rotativa avança na sua direção. As ranhuras também podem ser fresadas com ferramentas rotativas em máquinas adequadas; a ranhuragem não é exclusivamente um processo automatizado num torno CNC.

A ferramenta remove material para formar a ranhura especificada. Escolha processo, acesso e método de inspeção segundo a geometria, sem presumir que toda a ranhuragem usa o mesmo movimento de corte.

Algumas finalidades da ranhuragem são:

  • Criar alojamentos para vedantes, anéis de vedação ou elementos semelhantes de montagem ou estanquidade
  • Em sistemas hidráulicos e pneumáticos , as ranhuras criam canais para fluidos ou alojamentos para vedantes.
  • Melhorar o ajuste, facilitar a montagem e favorecer o funcionamento das peças.



Tipos de ferramentas de ranhuragem

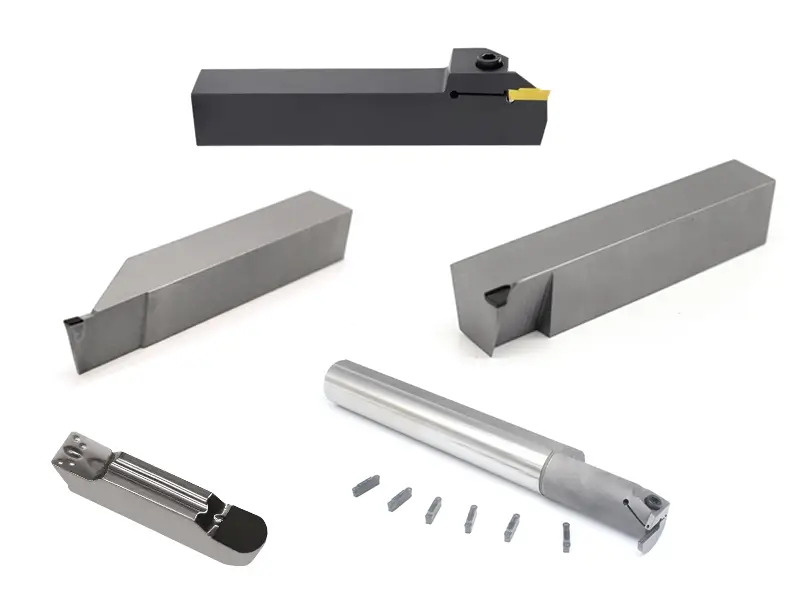

As diferentes ranhuras exigem ferramentas específicas, que diferem na conceção, função e material. Conhecer estes tipos ajuda a escolher a ferramenta adequada à aplicação.

Segundo a função da ferramenta

Ferramentas de ranhuragem exterior

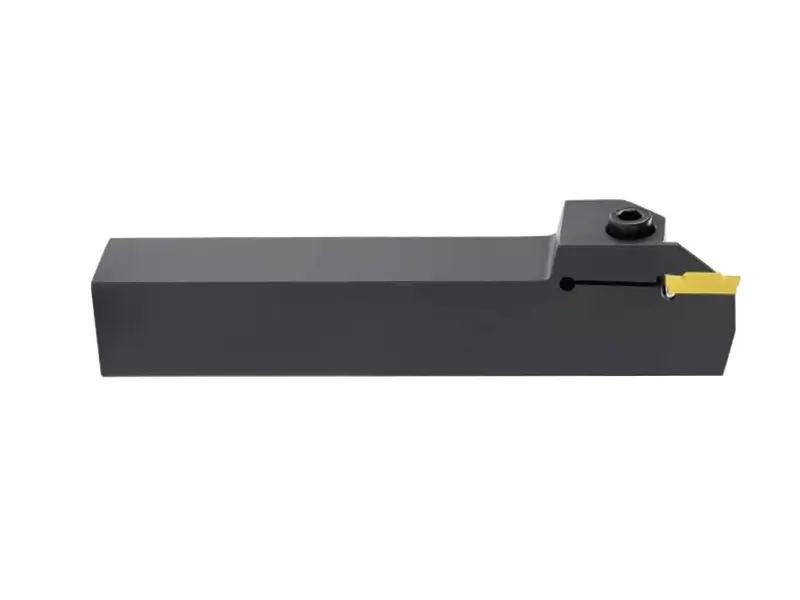

Porta-ferramentas de canal externo com pastilha

As ferramentas de ranhuragem exterior criam ranhuras na superfície externa de uma peça em rotação. Existem em várias formas e dimensões; selecione segundo as dimensões da ranhura e o material da peça.

Ferramentas de ranhuragem interior

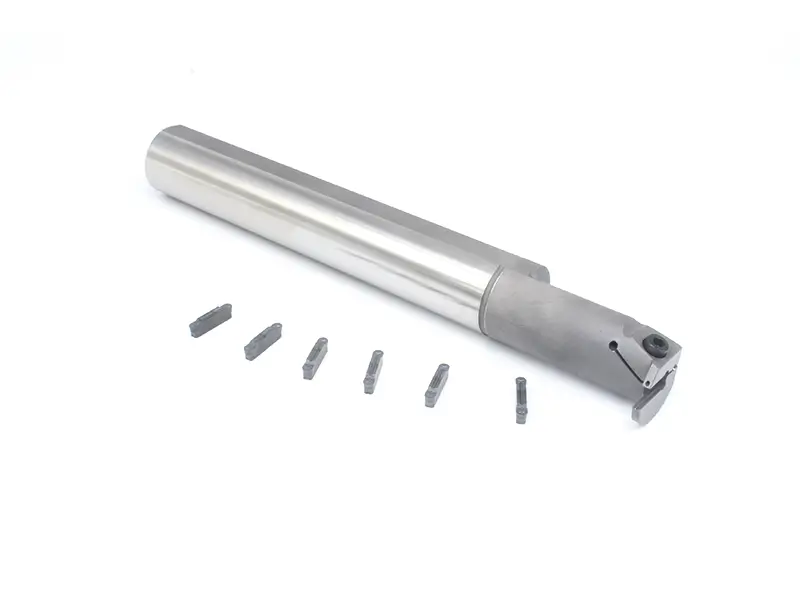

Internal Grooving Tools

As ferramentas de ranhuragem interior maquinam ranhuras dentro de furos. Selecione alcance suficiente e mantenha a saliência tão curta quanto praticável para preservar rigidez. Verifique diâmetro mínimo, folga, evacuação de aparas e limites do suporte; maior alcance não é automaticamente vantajoso.

Ferramentas de ranhuragem frontal

Detalhe de uma pastilha de canal fixada

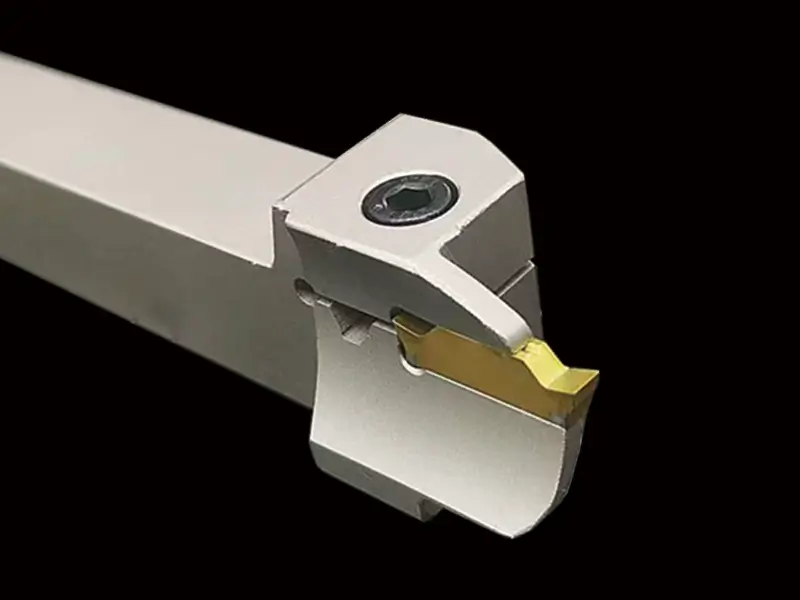

A ranhuragem frontal forma uma ranhura anular numa face, normalmente por avanço axial paralelo ao eixo de rotação da peça. Adapte a gama permitida de diâmetros e a folga do suporte à geometria. Inclui alojamentos frontais para anéis de vedação.

Ferramentas de corte

O corte cria ranhuras profundas. As ferramentas de corte são estreitas, semelhantes a lâminas, e concebidas para cortar completamente o diâmetro de uma peça em rotação.

Segundo a conceção da ferramenta

Ferramentas de ranhuragem de uma aresta

Na ranhuragem de uma aresta, trabalha uma aresta de cada vez. A ferramenta pode ser integral, brasada ou usar uma pastilha substituível; não tem necessariamente uma pastilha intercambiável.

Ferramentas de ranhuragem de várias arestas

Algumas ferramentas especializadas utilizam várias arestas simultaneamente, enquanto as pastilhas de várias arestas usam normalmente uma de cada vez. O número de arestas, por si só, não demonstra maior taxa de remoção de material.

Ferramentas de roscagem

As ferramentas de roscagem geram um perfil helicoidal especificado. As ranhuras de saída e rebaixos são geometrias distintas que exigem uma geometria de ranhuragem adequada; uma ferramenta de roscar comum não é automaticamente a correta para o rebaixo.

Segundo o material de corte

Ferramentas de ranhuragem de aço rápido (HSS)

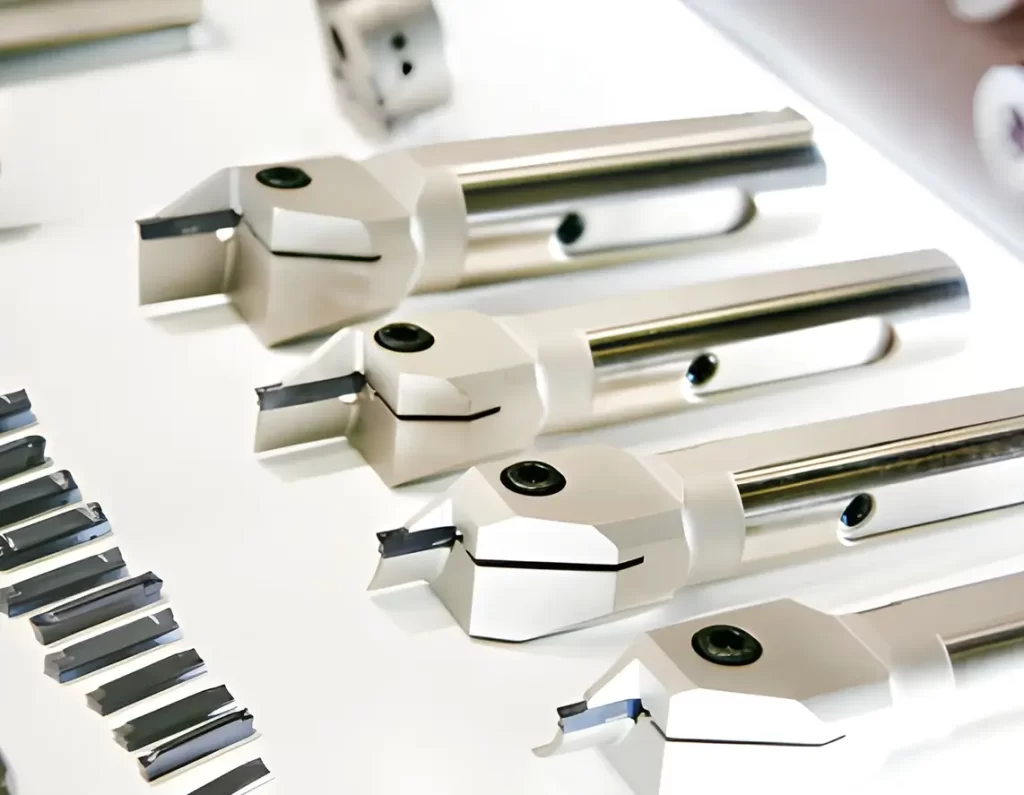

Corpos de ferramentas de canal e pastilhas

O aço rápido é um aço ligado. O HSS é uma escolha clássica para ranhuragem geral. Estas ferramentas adequam-se a velocidades baixas a médias em aço macio, alumínio e plásticos.

Ferramentas de ranhuragem de metal duro

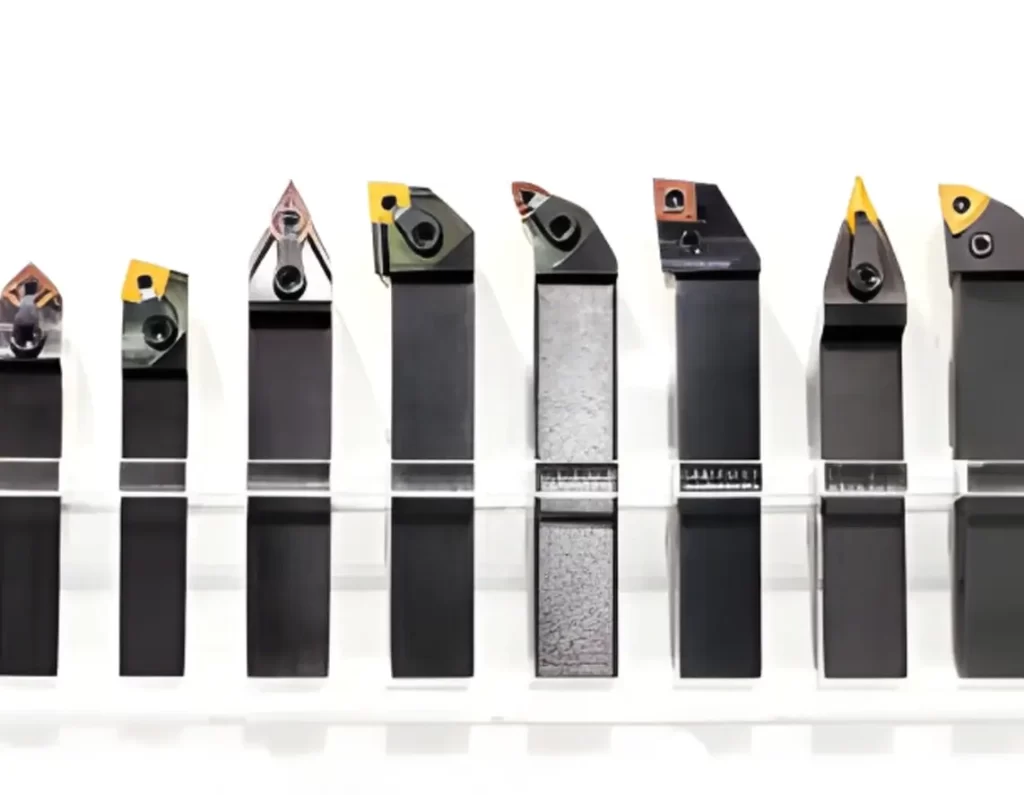

Conjunto de porta-ferramentas de torneamento com pastilhas

As ferramentas de metal duro são fabricadas com partículas de carboneto de tungsténio ligadas com cobalto. São comuns pelo equilíbrio entre resistência, velocidade e vida útil. Recomendam-se para maquinação CNC rápida, embora sejam suscetíveis a lascamento e tenham maior custo inicial.

Ferramentas de ranhuragem PCD

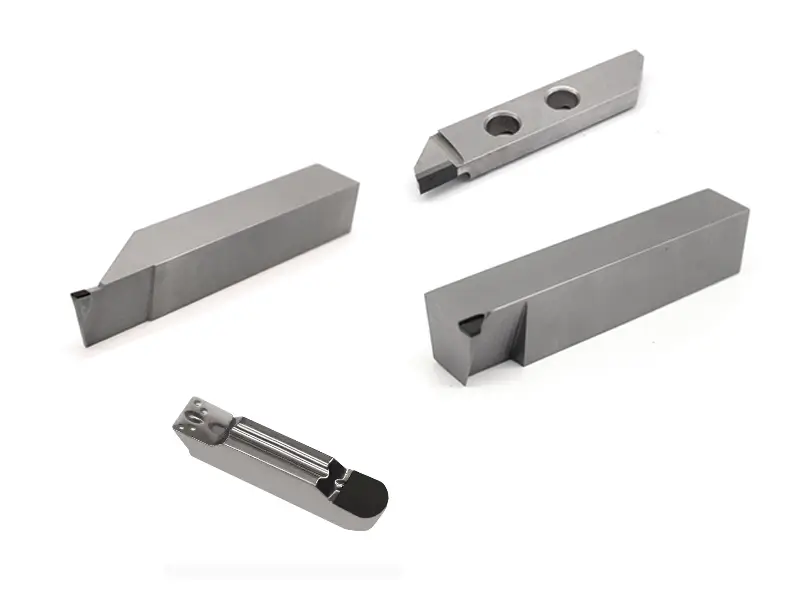

PCD Grooving Tools

O diamante policristalino oferece dureza e resistência ao desgaste máximas. O PCD é adequado a materiais abrasivos não ferrosos. As ferramentas PCD são muito dispendiosas e não podem ser utilizadas em metais ferrosos, como ferro ou aço.

Fatores para escolher ferramentas de ranhuragem

Escolher a ferramenta de ranhuragem adequada é essencial para o resultado. Uma escolha errada pode causar mau acabamento, danos nas máquinas e desperdício de recursos. Considere estes aspetos:

Operação de ranhuragem

grooving Cutter Machining

Determine primeiro a operação: ranhuragem exterior num veio, interior num furo ou frontal. Cada aplicação exige uma geometria e um porta-ferramentas adequados.

Material da peça

Selecione qualidade da pastilha, geometria e parâmetros de corte segundo a liga, dureza e estado reais. Inoxidável, titânio e ferro fundido têm comportamentos distintos e não devem ser tratados como um grupo uniformemente duro ou abrasivo.

Dimensões da ranhura

Largura, profundidade e forma da ranhura são essenciais para a escolha. As ranhuras estreitas e pouco profundas exigem pastilhas finas e precisas. As profundas ou largas necessitam de ferramentas mais robustas e rígidas com evacuação adequada de aparas.

Tipo de máquina

Considere potência, rigidez, fixação da peça e interface do porta-ferramentas ou torre. Adapte os parâmetros e a montagem à máquina. Na ranhuragem comum no torno, o veio segura a peça em rotação, não a ferramenta estacionária.

Aplicações de ferramentas de ranhuragem

As ferramentas de ranhuragem são utilizadas em numerosos setores, desde motores de automóvel até instrumentos cirúrgicos.

Indústria automóvel

Na indústria automóvel, as ferramentas de ranhuragem maquinam componentes importantes de motores e transmissões, como engrenagens, veios e peças de caixas de velocidades. As ranhuras permitem posicionar com precisão elementos como vedantes, rolamentos e anéis de retenção. Sem as ranhuras previstas, o motor funcionaria com menor eficiência ou duraria menos.

Setor aeroespacial

Ferramenta de torno cortando uma peça cilíndrica

Os componentes aeroespaciais podem incluir ranhuras de estanquidade, retenção ou outras funções especificadas. Uma geometria de arrefecimento de turbina não demonstra que seja fabricada com uma ferramenta de ranhuragem no torno; o processo deve seguir a conceção da peça.

Fabrico geral

As ranhuras podem servir para estanquidade, montagem ou outras funções em componentes hidráulicos, peças de automóvel e ferramentas. O efeito nas tensões depende da geometria e carga; podem concentrar tensões em vez de as distribuir favoravelmente.

Fabrico de dispositivos médicos

A indústria médica utiliza ferramentas de ranhuragem nos seus componentes. Instrumentos cirúrgicos, implantes ou carcaças podem incluir ranhuras. Algumas servem para unir dois componentes ou assegurar a estanquidade durante a utilização.

Conclusão

A escolha correta é essencial na ranhuragem e exige conhecer o material e as especificações da ranhura. Escolher mal pode causar ferramentas partidas, peças rejeitadas e perdas de tempo e material. Para aconselhamento técnico, contacte Sundi Tools.
