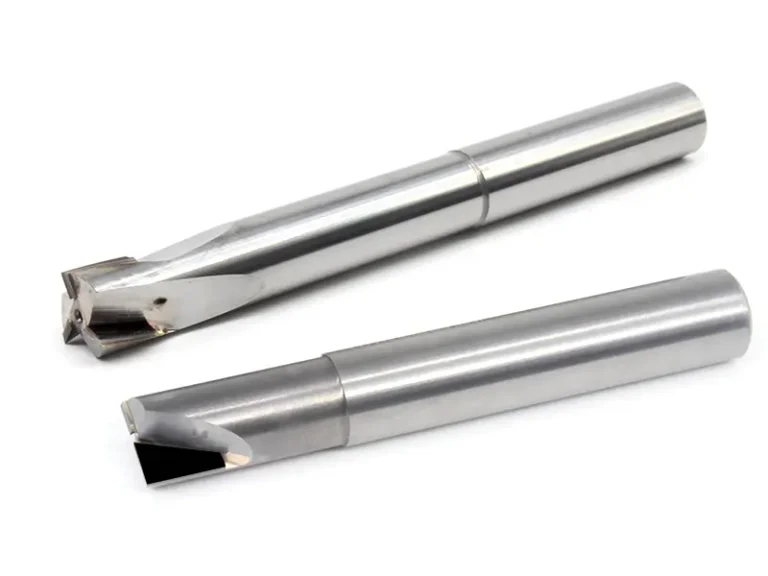

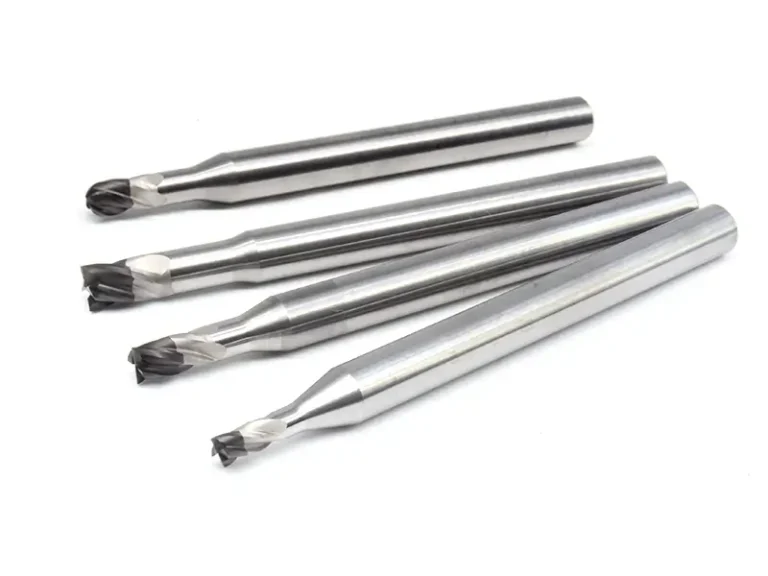

Концевая фреза из PCD с плоским торцом
Режущие кромки из PCD для точного фрезерования пазов и профилей под углом 90° в цветных материалах.
ПодробнееФРЕЗЕРОВАНИЕ PCD ДЛЯ ПРОИЗВОДСТВА
Концевые фрезы из PCD и специальные фрезы
Концевые и специальные фрезы из PCD для автомобильных, авиационных и точных деталей из алюминия, меди, CFRP, GFRP и графита. Типовые задачи: плоскости, уступы, пазы, профили и фасонные поверхности.
Где подходит фрезерование PCD
Деталь, материал и зона обработки определяют фрезу.
Автомобильный и авиационный алюминийКонцевые и торцевые фрезы с PCD обеспечивают серийную обработку поверхностей, уступов и пазов со стабильной стойкостью и качеством.
Профили из CFRP и GFRPКромки из PCD противостоят абразивному износу волокнами на композитных профилях и фасонных поверхностях.
Специальным деталям нужны проектные фрезыСпециальные фрезы разрабатываются по чертежу детали, зоне обработки, интерфейсу станка и требуемой производительности.
С чего начать:Предоставьте чертёж, материал, зону обработки и интерфейс станка.
- Фрезерование автомобильного алюминия
- Фрезерование авиационных деталей
- Фрезерование композитных профилей
- Проекты специальных фрез

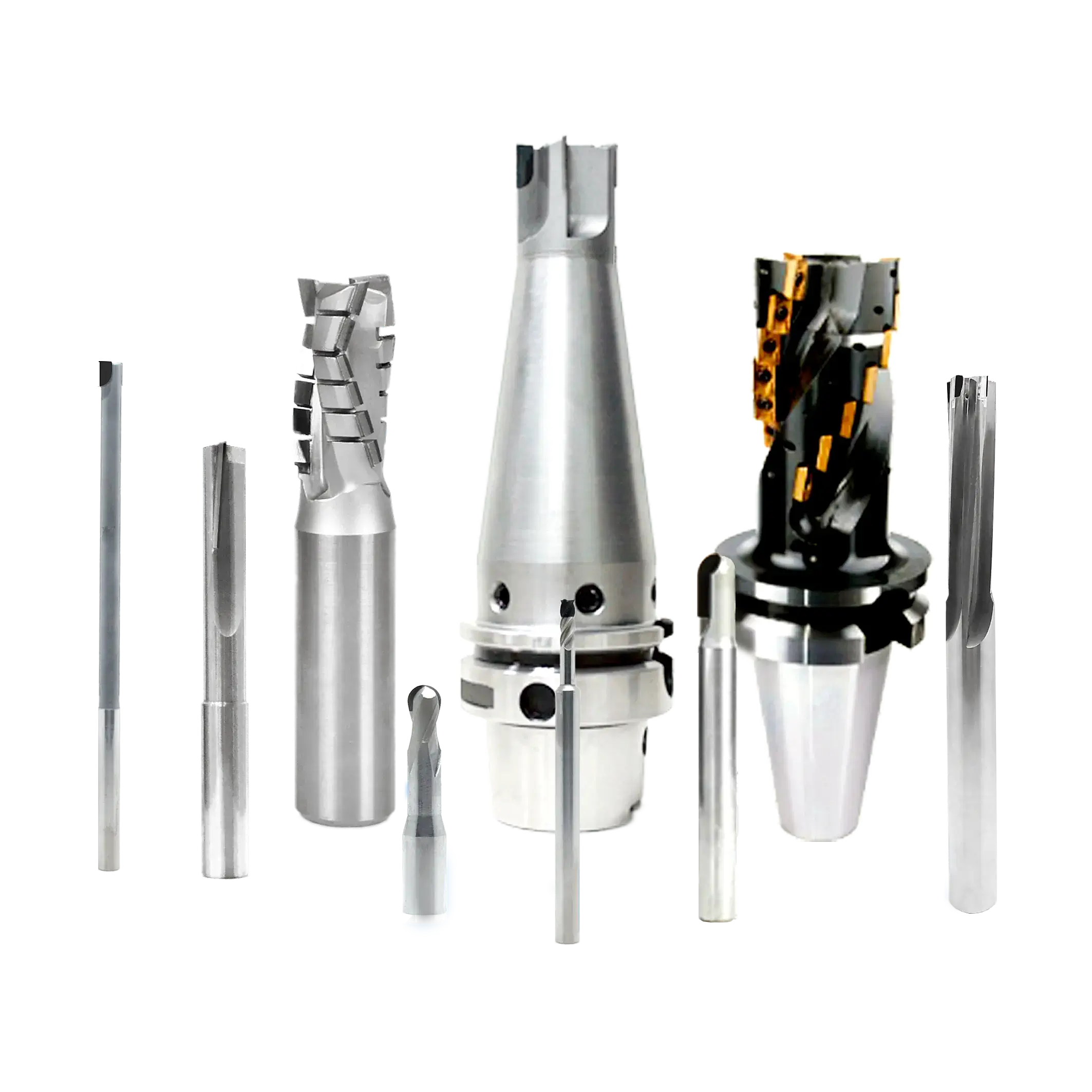

Продукция
Sundi предлагает полный ряд концевых фрез из PCD — от стандартных с плоским и сферическим торцом до фрез с цельной головкой. Мы также разрабатываем специальные высокоэффективные инструменты под сложные задачи. Наши решения для авиационного алюминия и автомобильных деталей повышают производительность.

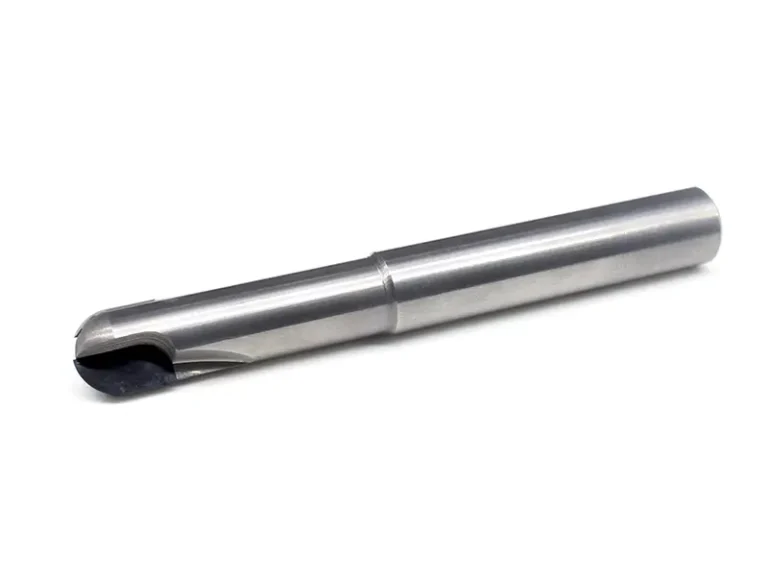

Стандартные концевые фрезы из PCD
Специальные высокоэффективные инструменты
Фреза из PCD для Т-образных пазов
Специальные фрезы с PCD для T-образных пазов, поднутрений и каналов в цветных материалах.
ПодробнееКонцевая фреза с режущими элементами из PCD для обработки спиралей компрессоров
Специально разработаны для обработки спиралей компрессоров кондиционеров.
ПодробнееКонцевая фреза из PCD со спиральными канавками
Высокоэффективное профильное и боковое фрезерование алюминия.
ПодробнееКолокольчатая и профильная фреза из PCD
Специальная колоколообразная фреза с PCD для наружного фрезерования круговой интерполяцией.
ПодробнееТорцевая фреза со сменными пластинами из PCD
Экономичная конструкция со сменными пластинами для быстрой замены.
ПодробнееМоноблочная торцевая фреза из PCD
Цельный хвостовик с напаянным PCD для стабильного торцевого фрезерования.
ПодробнееФреза с режущими элементами из PCD с шахматным расположением зубьев
Ступенчатое расположение зубьев для эффективной черновой обработки.
ПодробнееПреимущества концевых фрез из PCD
Мы проектируем и изготавливаем концевые фрезы из PCD для заказчиков по всему миру. Наш широкий ассортимент режущих инструментов применяется в разных отраслях для точной обработки цветных металлов и неметаллических материалов, обеспечивая требуемые точность и качество поверхности.
При обработке меди, цинка, алюминия и других цветных металлов материал склонен налипать на инструмент, затрудняя процесс. Низкий коэффициент трения и слабое сродство наших фрез из PCD к цветным металлам эффективно препятствуют налипанию. Малая деформация кромки обеспечивает качество поверхности, близкое к полированию.
- Высокая точность и эффективность
- Высокая подача при скоростном резании
- Низкая шероховатость
- Меньше операций и короче цикл
- Максимальная стойкость инструмента
- Переточка для снижения затрат
Выберите концевую фрезу из PCD под вашу задачу
Десятилетиями мы специализируемся на высокоточной продукции. Технологические инновации и качественное производство позволяют предлагать первоклассный инструмент и техническую поддержку. Позиции Sundi основаны на развитии передовых точных производственных технологий и создании ценности для заказчиков.
Наша опытная инженерная команда предлагает концевые фрезы из PCD для следующих материалов:

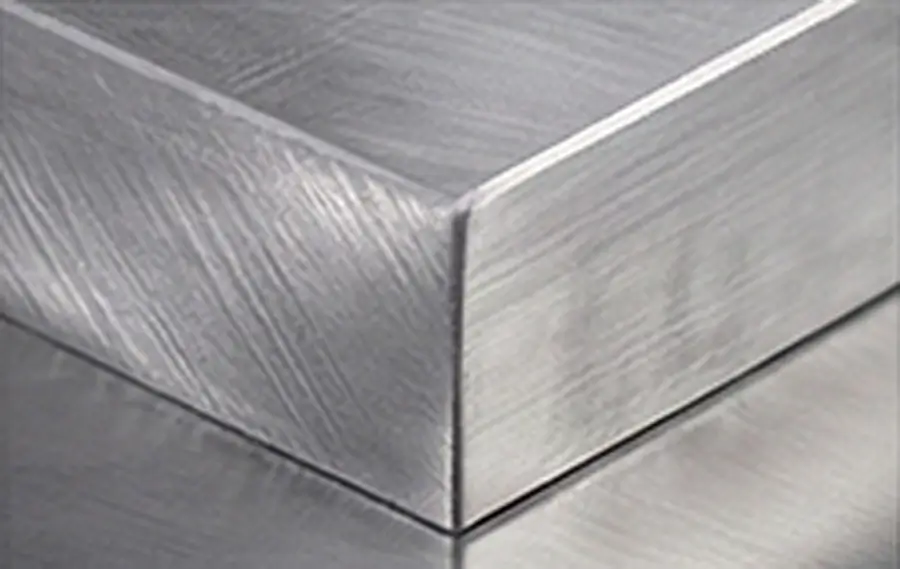

AL
Алюминий и алюминиевые сплавы
Предотвращение наростообразования BUE при высокоскоростном фрезеровании для точных размеров и качественной поверхности.

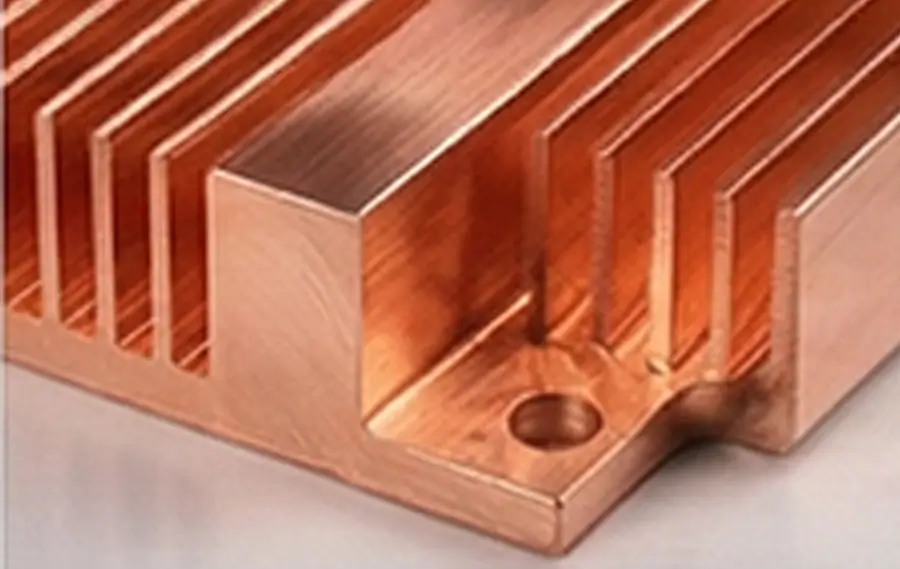

Cu
Медь и медные сплавы
Высокоэффективная обработка с зеркальным качеством поверхности точных деталей.

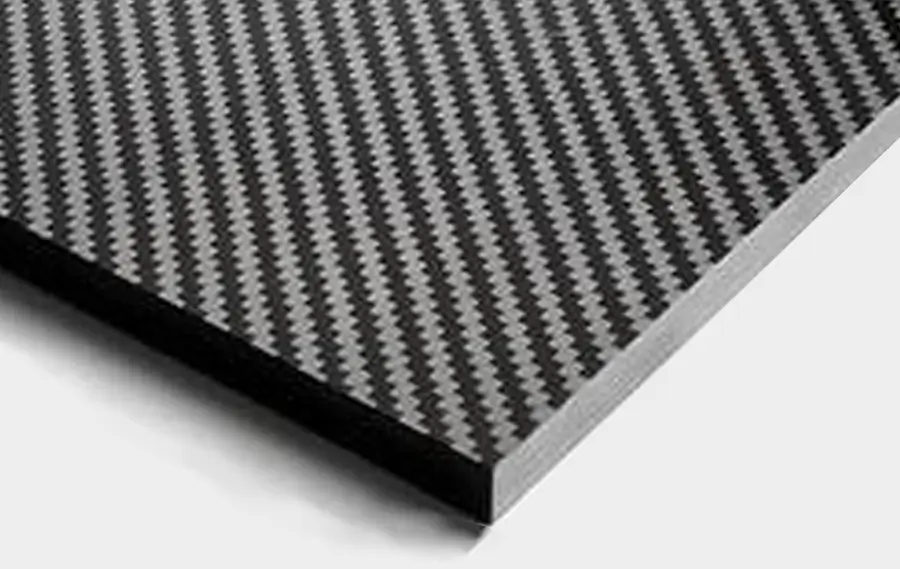

CFRP
CFRP — углепластики
Предотвращение расслоения и разрушения, обеспечение стабильности фрезерования

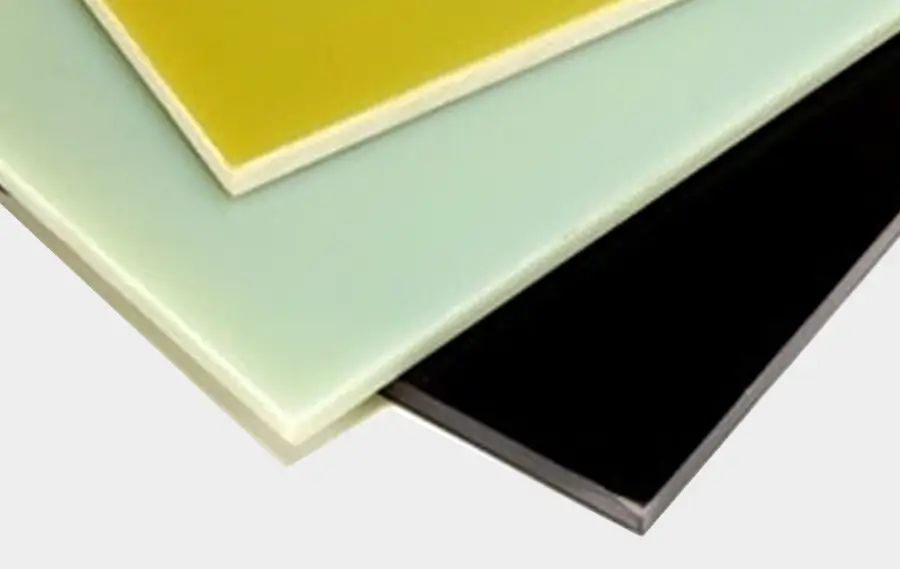

GFRP
GFRP — стеклопластики
Высокая абразивная стойкость для резания без сколов и значительного увеличения стойкости инструмента.

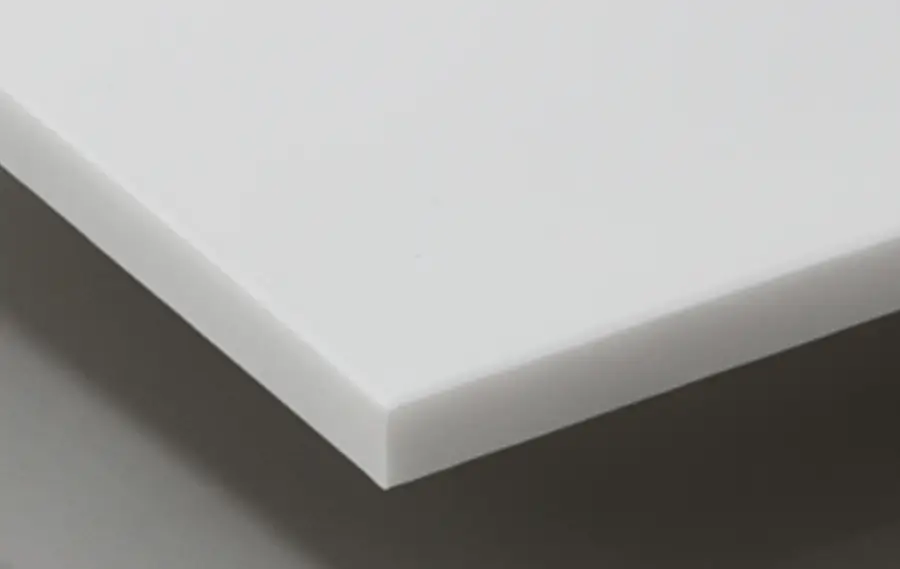

Керамика
Керамика
Износостойкость в 10 раз выше, чем у керамических заготовок, малый термический износ при обработке.

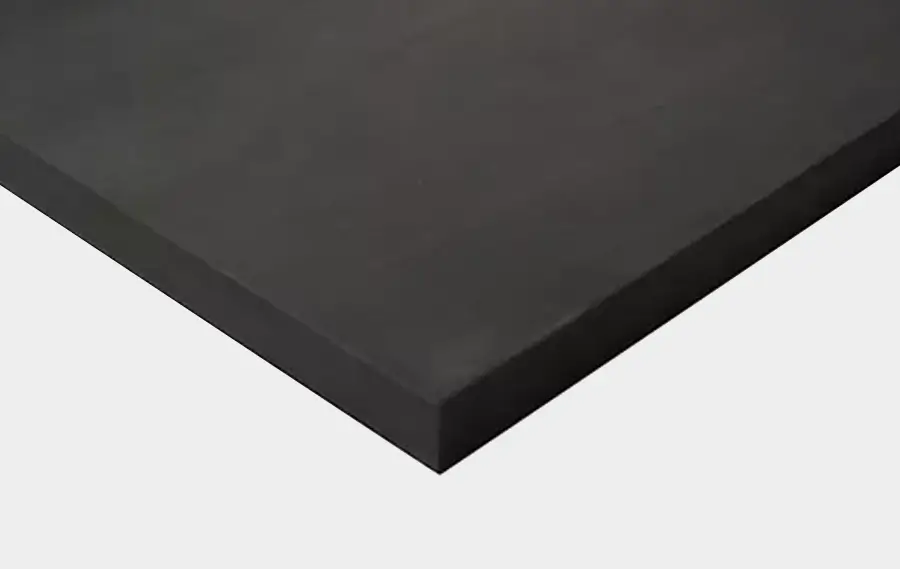

Gr
Графитовые композиты
Высокая точность размеров и ресурс до 30,000-40,000 деталей.
Почему стоит выбрать фрезы Sundi с PCD
Высококачественное сырьё
Твердосплавные корпуса поставляются проверенными производителями, а режущие элементы PCD — E6, что обеспечивает стабильное резание.
Неравномерные канавки против вибрации
Острые кромки и неравномерное расположение канавок могут повысить эффективность концевых фрез из PCD до 300%.
Услуги OEM
Возможно нанесение вашего логотипа и использование вашей упаковки.
Современные технологии изготовления
Мы используем станки Walter, 5-осевые Vollmer и оборудование Zoller для стабильных размеров и предотвращения столкновения инструмента за счёт радиусной фаски.
Оптимизация процесса для повышения эффективности
Инженеры подбирают радиусы R под разные условия применения, обеспечивая точность и длительную стойкость.
Изготовление на заказ
Мы предлагаем изготовление по заказу под конкретные заготовки и условия работы.
Свяжитесь с отделом продаж Sundi Tools
Мы поможем вам вывести производство на новый уровень производительности и рентабельности.
Связаться сейчасПримеры применения концевых фрез из PCD
Концевая фреза из PCD с 6 зубьями
Допуск профиля
+/-0.02mmПерпендикулярность
+/-0.01mmПрямолинейность
+/-0.005mmШероховатость
Ra0.6μmПараллельность
+/-0.02mmПлоскостность
+/-0.01mm
- Для обработки спиралей автомобильных компрессоров кондиционеров
- Более высокая скорость резания и длительная стойкость
- Лучшее качество поверхности и точность размеров
Фрезерование листового углепластика концевой фрезой из PCD
Заготовка
Лист углепластикаМатериал
Пластик, армированный углеродным волокном (CFRP)Операция обработки
2-осевое фрезерованиеДиапазон диаметров
Ø3-Ø20
- Предотвращение разрушения и расслоения
- Надёжная и эффективная работа
- Увеличение стойкости, сокращение переточек и простоев
- Стабильная обработка CFPR
Фреза с PCD для графитовых композитов
Заготовка
Графитовый электродМатериал
ГрафитПрименение изделия
Изготовление формВыбор
Режущий элемент из PCDПараллельность
+/-0.02mmДопуск профиля
+/-0.02mm
- Отсутствие необходимости подготовки режущей кромки
- Подходящие геометрические углы снижают вибрацию инструмента
- Износостойкие режущие элементы из PCD существенно увеличивают стойкость инструмента
Свяжитесь с отделом продаж Sundi Tools
Sundi Tools имеет многолетний опыт проектирования и изготовления специальных инструментов из PCD. Мы помогаем ведущим производителям: проводим первичные консультации на месте, участвуем в проектировании и оптимизируем фрезерование, точение и сверление. Отработанный процесс полного жизненного цикла позволяет оптимизировать инструмент для максимальной эффективности. Мы не только улучшаем качество изделий, но и повышаем производительность заказчиков.
Связаться сейчасКак мы изготавливаем концевые фрезы из PCD
Этап 1: анализ и проектирование
Мы подробно обсуждаем с заказчиком требования к точности, шероховатости и стойкости и изготавливаем подходящие фрезы с PCD для разных задач.
Этап 2: черновая обработка
В основном включает предварительное изготовление корпуса и стружечных канавок. Производственные операции включают токарную и фрезерную обработку на станках с ЧПУ, круглое шлифование, формирование канавок на 5-осевом станке с ЧПУ и термообработку.
Этап 3: лазерная резка
По программному расчёту и раскладке лазер разрезает диск PCD на небольшие режущие элементы. Одинаковые размеры элементов облегчают последующие операции.
Этап 4: вакуумная пайка
Перед пайкой мы устанавливаем элементы из PCD в пазы с серебряным припоем. Затем помещаем их в вакуумную печь на 20 минут при температуре 800 градусов. Припой полностью расплавляется и надёжно соединяет детали, предотвращая отрыв вершин PCD при высокой скорости и сильных ударах.
Этап 5: электроэрозионная проволочная резка
Благодаря высокой производительности, удобству и стабильности 5-осевая проволочная обработка Vollmer является одним из лучших способов изготовления фасонных режущих инструментов из PCD и позволяет выполнять сложные проекты фрезерного инструмента из PCD. Обработка в охлаждённом масле значительно улучшает качество поверхности режущего элемента, позволяя достигать Ra0.4. Для выполнения проектов у нас имеются три установки Vollmer.
Этап 6: круглое шлифование
При обработке алюминиевых отверстий иногда требуется повышенная гладкость, поэтому режущую кромку шлифуют. Это улучшает поверхность PCD, а менее острая кромка снижает вибрации стенки отверстия. После круглого шлифования точность выдерживается в пределах 0.002mm.
Этап 7: измерение
После проволочной обработки или шлифования мы полностью проверяем инструмент на Zoller: каждый диаметр, угол и дугу. Программа должна подтвердить все размеры до передачи инструмента в отдел качества. Для некоторых инструментов с хвостовиками HSK и BT проводится динамическая балансировка, чтобы концентричность фрезерного инструмента из PCD при вращении была в пределах 0.002mm.
Этап 8: обработка поверхности
На заключительном этапе по требованиям заказчика выполняется пескоструйная обработка или оксидирование поверхности фрез с PCD для внешнего вида и защиты от коррозии. Также возможно лазерное нанесение обозначений модели.
Часто задаваемые вопросы и каталоги
Часто задаваемые вопросы
Как быстро получить коммерческое предложение?
Откройте контактную форму, укажите контактные данные, подробно опишите требования и загрузите файлы PDF, Dxf или step. Наши профессиональные инженеры свяжутся с вами в течение 12 часов.
Мы не уверены, подойдёт ли ваш режущий инструмент для нашей задачи
Не беспокойтесь: откройте контактную форму и подробно опишите задачу. После получения запроса с вами свяжется наш инженер. Бесплатно.
Есть ли концевые фрезы из PCD в наличии?
Все наши концевые и другие фрезы из PCD изготавливаются по заказу. Поэтому каждый инструмент соответствует вашим требованиям к обработке, материалу заготовки и условиям работы.
Как скоро мы получим инструмент после заказа?
Срок зависит от сложности и размера инструмента, а также объёма заказа. Обычно изготовление занимает 15-20 дней.
Как убедиться, что заказанные концевые фрезы будут работать правильно?
Уважаемые заказчики, перед отгрузкой мы проверяем 100% размеров каждой концевой фрезы из PCD и составляем подробные протоколы, которые поставляются вместе с инструментами.
Какие способы оплаты вы принимаете?
Мы являемся непосредственным производителем инструмента и принимаем банковские переводы T/T. Для образцов на небольшую сумму также возможны кредитные карты, PayPal, Western Union и другие способы.
