Угол наклона спирали у концевых фрез и его влияние на отвод стружки и качество финишной обработки
Угол спирали становится некачественным контентом в тот момент, когда превращается в застывшее описание из каталога. Читатели обычно попадают на такую статью из-за того, что инструмент издает шум, образует стружку, оставляет следы от алюминия или создает поверхность, не соответствующую тому, что, как казалось, обещал каталог. Поэтому статья должна с самого первого абзаца оставаться привязанной к симптомам, возникающим в процессе работы.
На практике угол наклона спирали имеет значение, поскольку он влияет на то, как резец снимает стружку, как нагружается режущая кромка и насколько плавным или резким ощущается резание. При большом угле наклона спирали резание некоторых материалов может казаться более свободным и чистым. Меньший угол наклона спирали позволяет защитить режущую кромку и предотвратить чрезмерную агрессивность инструмента при обработке других материалов. Лучший вопрос для статьи — не "каков угол наклона спирали?", а "что изменится, если я выберу неподходящий угол для данной резки?"."
Краткий ответ: более высокая спираль способствует отводу стружки и плавному резанию, а более низкая спираль обеспечивает прочность режущей кромки и контроль силы резания
Такой краткий ответ полезен только в том случае, если читатель также учитывает сопутствующие факторы. Более высокая шаг спирали не всегда означает "лучше". Часто это способствует удалению стружки и более плавному ходу, особенно при обработке мягких материалов, но также может создавать более сильное осевое усилие и снижать опору режущей кромки. Меньший шаг спирали часто обеспечивает более твёрдое ощущение при работе и более надёжную опору режущей кромки, но при использовании неподходящего материала может не обеспечивать надлежащего удаления стружки или не давать столь чистой обработки.
| Направление спирали | Что обычно улучшается | На что читателю ещё следует обратить внимание |
|---|---|---|
| Более высокая спираль | Более ровный срез, лучшее удаление стружки, зачастую более чистая поверхность при обработке материалов, поддающихся более легкой резаке | Осевая тяга, поддержка кромок и устойчивость при выполнении сложных пропилов |
| Нижняя спираль | Устойчивость на краях, контроль силы и более уверенное ощущение при резке | Удаление стружки и качество обработки в случаях, когда стружке требуется помощь при удалении |
| Переменная спираль | Контроль гармоник и устойчивость к вибрациям при правильной настройке | Это не панацея, если «стик-аут» или «энгэджмент» уже выполнены неправильно |
Как изменяется угол закрутки режущей кромки при резке
Вывод микросхем

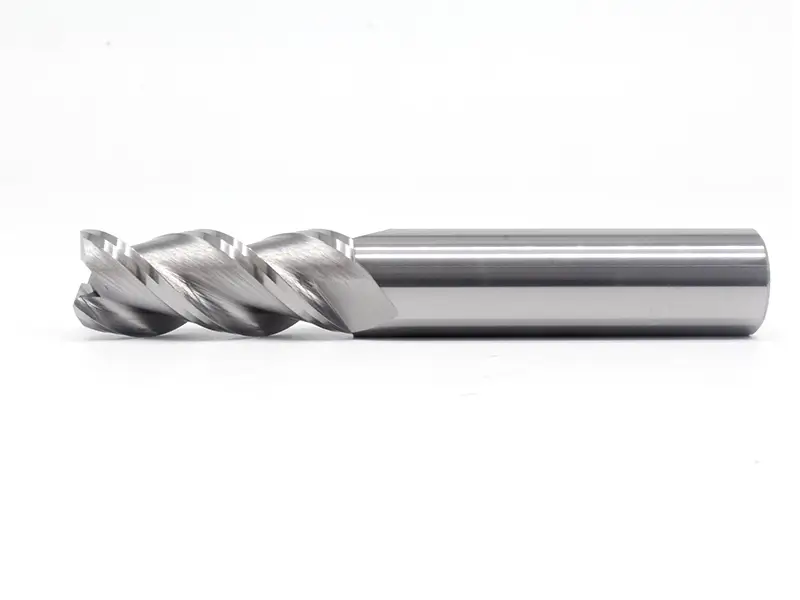

Угол наклона спирали влияет на то, как канавка поднимает и отводит стружку. Более крутая спираль, как правило, более эффективно отводит стружку вверх, что является одной из причин, по которой её часто используют при обработке алюминия и легкорежущихся материалов. Когда стружке необходимо пространство для отвода, а не для повторного резания, это может стать реальным преимуществом.
Направление режущей силы
Шаг резьбы влияет на распределение режущего усилия между радиальным и осевым направлениями. Более высокий шаг резьбы часто воспринимается как более плавный, поскольку он обеспечивает более постепенное сдвигание материала. Меньший шаг резьбы может давать ощущение большей устойчивости и непосредственности, что может оказаться полезным в тех случаях, когда материал или состояние режущей кромки требуют дополнительной поддержки.
Отделка и устойчивость
Угол наклона спирали также влияет на качество поверхности и вибрационные характеристики. Более плавное сдвиговое действие может улучшить видимое качество поверхности, однако такая же геометрия не устраняет проблемы, связанные с некачественной закрепкой заготовки или чрезмерным выступом режущей кромки. Инструменты с переменным углом наклона спирали часто используются именно для того, чтобы прервать вибрационные колебания, которые в противном случае повторялись бы от канавки к канавке.
Почему алюминий часто предпочитает более крутую спираль
Алюминий — один из тех материалов, которые читателям легче всего связать с выбором спирали, поскольку удаление стружки играет столь очевидную роль в конечном результате.
Распределение кристаллов имеет большее значение, чем просто прочность краев
При многих операциях резания алюминия на производстве требуется, чтобы инструмент обеспечивал чистое срезание и быстрое удаление стружки. В этом часто помогает геометрия с высокой спиральностью. При правильной настройке остальных параметров она позволяет уменьшить размазывание, улучшить качество поверхности и сделать резание более плавным.
Общая картина по-прежнему имеет значение
Это не означает, что "большой угол наклона спирали — это алюминий, и точка". Если инструмент слишком длинный, держатель недостаточно прочный или нагрузка на режущую кромку выбрана неправильно, поверхность всё равно может оказаться неровной. Угол наклона спирали имеет значение, но он не является панацеей.
Посмотрите этот пример обработки под углом спирали в YouTube Shorts
Почему нижняя спираль по-прежнему имеет значение
Во многих некачественных статьях по геометрии инструментов по ошибке создается впечатление, что инструменты с нижней спиралью устарели. Это не так. Инструменты с нижней спиралью по-прежнему имеют смысл в тех случаях, когда в процессе важны прочность кромки, контролируемое усилие и геометрия, которая хорошо себя ведет в более суровых или менее благоприятных условиях.
Это особенно актуально, когда обрабатываемый материал более сложный, чем алюминий, или когда инструмент подвергается более интенсивной нагрузке и требует более прочной структуры режущей кромки.
Когда в разговор вступает понятие «переменная спираль»
Переменная спираль часто представляется как функция, позволяющая бороться с вибрацией. Это верно, но нужно учитывать контекст.
Это помогает, прерывая повторения
Если каждая трубка входит в паз с точно одинаковым повторяющимся интервалом, система может сформировать стабильную картину колебаний. Изменение шага спирали нарушает этот ритм. Это может уменьшить чистые повторяющиеся вибрации.
Это не заменяет жесткости
Даже при слабой настройке инструмент с переменной спиралью может вызывать вибрацию. Переменная спираль помогает расширить реальное рабочее окно, но не создает его из ничего.
Распространённые ошибки при расчёте угла спирали
| Ошибка | Почему это вызывает проблемы |
|---|---|
| Исходя из того, что более высокая спираль — это всегда лучше | Некоторые фасоны требуют большей поддержки по краю, чем может обеспечить геометрия с более мягким ощущением |
| Выбор исходя из тенденций каталога, а не из свойств материала | Чип и схема приложения силы могут не подходить для данной задачи |
| Надеемся, что изменяемая спираль поможет исправить неудачную настройку | Геометрия не может полностью компенсировать некачественное закрепление заготовки или чрезмерный вылет инструмента |
| Без учета количества фрез и площади чипа | Угол наклона спирали взаимосвязан с остальными параметрами геометрии инструмента |
Как грамотно выбрать угол наклона спирали
Начните с исходного материала и реальной проблемы.
- Если резание производится по алюминию и отвод стружки имеет решающее значение, часто стоит рассмотреть вариант с более крутой спиралью.
- Если резка кажется грубой, качество обработки оставляет желать лучшего, а вибрация повторяется, то при уже приемлемой настройке может помочь вариант с переменной спиралью.
- Если материал более прочный и кромке требуется дополнительная опора, более низкая или умеренная спираль может обеспечить большую устойчивость.
Главное — использовать симптомы в качестве подсказок. Некачественная обработка, повторная обточка стружки и вибрация — это не только вопросы о скорости и подаче. Часто это тоже задачи по геометрии.
Какое место в этом разговоре занимают твердосплавные концевые фрезы

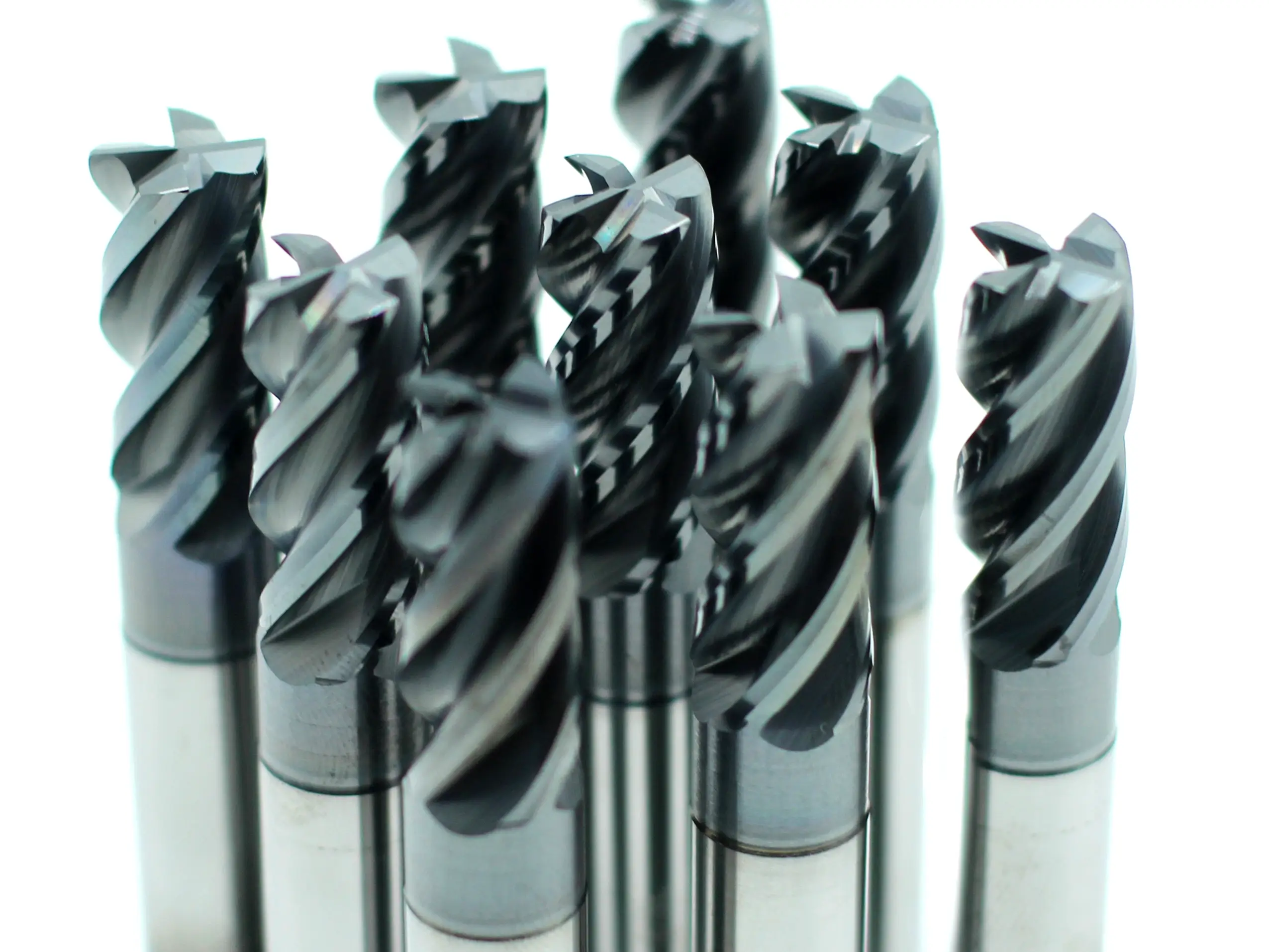

Большинство магазинов соблюдают требования к углу наклона спирали посредством Твердосплавные концевые фрезы поскольку твердосплавные инструменты занимают доминирующее положение среди современных фрезерных инструментов. Это делает геометрию более наглядной: количество канавок, спираль, подготовка режущей кромки, покрытие и вылет — все эти аспекты рассматриваются в комплексе. Статья становится гораздо полезнее, когда в ней спираль объясняется как один из элементов этой группы геометрических характеристик, а не как отдельный угол на схеме.
Заключение
Угол наклона спирали имеет значение, поскольку он влияет на то, как резец срезает материал, удаляет стружку и ведет себя под нагрузкой. Более крутой угол спирали часто способствует более гладкому резанию алюминия. Меньший угол спирали, как правило, обеспечивает более устойчивое поведение режущей кромки. Переменный угол спирали помогает устранить вибрации. Ни одно из этих утверждений не является универсальным без учета настроек и особенностей обрабатываемого материала, но все они имеют практическую ценность.
Лучше всего рассматривать угол наклона спирали не как простой факт из каталога. Воспринимайте его как выбор, связанный с управлением силой резания и стружкой, который проявляется в качестве поверхности, звуке, поведении стружки и стабильности. Именно тогда геометрия начинает помогать, а не сбивать с толку.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что такое угол наклона спирали у концевой фрезы?
Это угол наклона канавки по отношению к оси инструмента, который влияет на направление движения стружки, характер режущих сил и устойчивость резания.
Для алюминия лучше использовать спираль с большим шагом?
Часто да, поскольку это может улучшить отвод стружки и плавность резания, но настройка всё равно должна обеспечивать правильное выполнение реза.
Чем ниже спираль, тем она крепче?
Часто это означает, что режущая кромка закреплена таким образом, что при выполнении более сложных пропилов создается ощущение большей прочности или лучшего контроля, хотя конкретный результат зависит от общей геометрии.
Какова роль переменной спирали?
Это помогает устранить повторяющиеся вибрационные колебания, которые приводят к дребезжанию.
Следует ли выбирать угол закрутки перед тем, как определить количество каналов?
Рассматривайте их в совокупности. Угол закрутки, количество каналов, пространство для стружки и геометрия режущей кромки действуют как единая система.
