Концевая и торцевая фреза: качество поверхности, плоскостность и съем материала
- Краткий ответ: начните с геометрии детали, затем проверьте, соответствует ли выбранный инструмент требованиям к поверхности и плоскостности
- В каких задачах каждый инструмент действительно эффективен
- Качество поверхности и плоскостность: практическое сравнение
- Когда лучше выбрать торцевую фрезу
- Когда лучше выбрать концевую фрезу
- Выбор инструмента и чистовая обработка цветных металлов
- Типичные ошибки сравнения
- Практический контрольный список перед выбором
- Заключение
Правильный подход — определить границы применения и области пересечения. Торцевая фреза естественным образом подходит для широких открытых плоскостей, если станок уверенно работает с её диаметром. Концевая фреза предпочтительна, когда выбор определяют геометрия, доступ, стенки, карманы или мелкие элементы. Области применения частично пересекаются, но представление этих инструментов как взаимозаменяемых с первого абзаца уводит статью от реальной логики обработки.
Краткий ответ: начните с геометрии детали, затем проверьте, соответствует ли выбранный инструмент требованиям к поверхности и плоскостности
Если задача — обработать широкую открытую поверхность, отправной точкой обычно служит торцевая фреза. Если это карман, стенка, паз или прерывистый элемент, где решающее значение имеет доступ, обычно начинают с концевой фрезы. Только после этого статья должна сравнивать качество поверхности, плоскостность, производительность съёма материала, или инструмент для цветных металлов.
Поэтому тему не стоит начинать с равновесной таблицы оценок. Первый вопрос — не «какая фреза лучше?», а «какую поверхность или элемент действительно требуется обработать в этой работе?»
| Реальные условия задачи | Начните с концевой фрезы, если… | Начните с торцевой фрезы, если… |
|---|---|---|
| Геометрия и доступ | Инструмент должен входить в карманы, идти вдоль стенок или достигать труднодоступных элементов | Преимущественно открытая обработка плоскости с достаточным пространством для крупной фрезы |
| Ширина поверхности | Элемент узкий, прерывистый или слишком ограничен для нормальной работы торцевой фрезы | Поверхность достаточно широкая, чтобы одновременная работа нескольких пластин была оправданна |
| Плоскостность и качество поверхности | Геометрия определяет выбор инструмента, даже если получение нужной поверхности требует большего внимания | Станок и фреза позволяют эффективно обработать плоскость и контролировать её плоскостность |
| Экономика инструментального оснащения | Меньший инструмент обязателен, поскольку геометрия элемента не оставляет другого выбора | Более крупный инструмент для обработки плоскостей может выполнить работу качественнее и производительнее |
В каких задачах каждый инструмент действительно эффективен

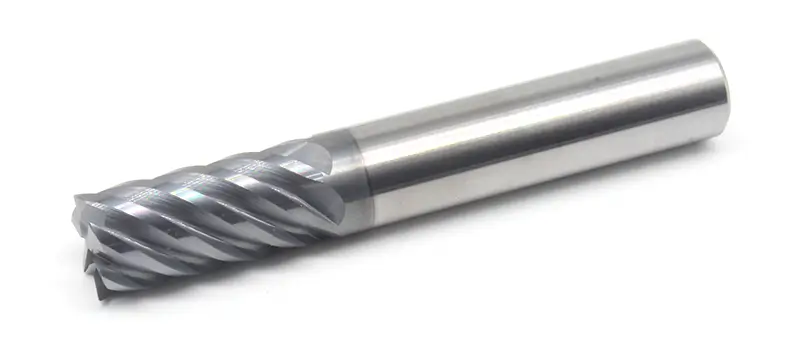

Концевые фрезы
Концевая фреза универсальна. Она выполняет боковое фрезерование, пазы, карманы, интерполяцию, чистовую обработку стенок и достигает элементов, недоступных торцевой фрезе. Поэтому она часто остаётся в шпинделе, даже если не является самым эффективным способом выровнять большую открытую поверхность.

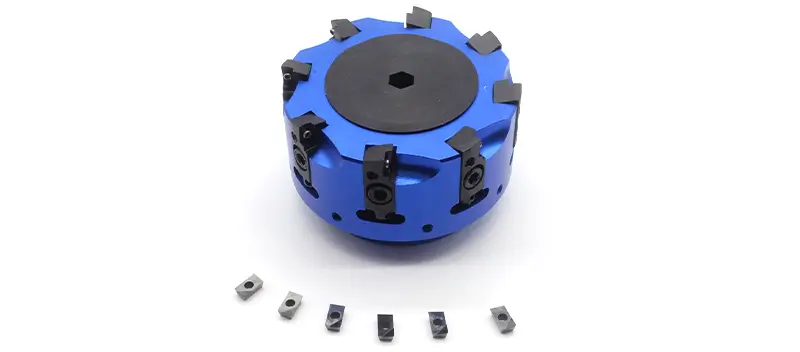

Торцевые фрезы
Торцевая фреза предназначена для обработки широкой плоской области. Её преимущества — большой охват поверхности и производительность. Она часто подходит для торцевания, зачистки плиты или чистовой обработки широкой плоскости на алюминии или стали, если станок и наладка это позволяют.
Статья становится полезнее, если признаёт простой факт: торцевая фреза часто выигрывает на широкой плоскости, но не может работать там, где ей не позволяет геометрия детали.
Качество поверхности и плоскостность: практическое сравнение
Многие сравнительные статьи заканчиваются слишком рано. В цехе редко спорят о концевой и торцевой фрезе из-за незнания определений. Спор возникает, когда обработанная плоскость получается не такой, как ожидалось.

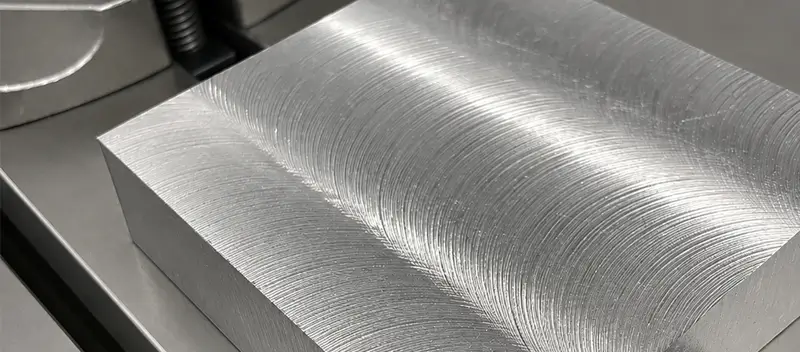

Даже торцевая фреза может оставить неплоскую поверхность
Практические обсуждения в цехах показывают: видимый дефект не всегда создаёт сама торцевая фреза. Выпуклость или неплоскостность алюминиевой детали может быть следствием деформации при закреплении, подъёма губок или напряжений зажима, а не только расположения пластин. Это важно, поскольку иногда фрезу меняют до проверки приспособления.
Концевая фреза может устранить проблему, но не всегда эффективно
Небольшая концевая фреза позволяет снять тонкий слой и исправить локальные участки, особенно если после торцевого фрезерования стало заметно смещение или прогиб детали. Но это не означает, что концевая фреза была оптимальным первым инструментом. Это означает, что торцевая фреза выявила проблему наладки, а концевая стала инструментом локальной коррекции.
Когда лучше выбрать торцевую фрезу
Широкие открытые поверхности
Если на детали есть открытая плоскость с достаточным пространством, торцевая фреза обычно обеспечивает более высокую производительность и удобнее перекрывает поверхность, чем небольшая концевая фреза, перемещаемая последовательными проходами.
Чистовая обработка алюминия с подходящей стратегией выбора пластин
При высококачественной обработке плоскостей на алюминии полезны правильный выбор пластин, зачистная геометрия и инструмент, рассчитанный на чистоту поверхности, а не на прочность при черновом резании. Здесь уместна торцевая фреза pcd. В подходящих условиях серийной обработки цветных металлов она обеспечивает отличную стабильность поверхности и длительную стойкость.
При обработке привалочных плоскостей автомобильных деталей фрезы для головок цилиндров должны обеспечивать баланс плоскостности, поверхности и требований прокладки.
Экономика производства
Такая фреза со сменными пластинами может быть оправдана, если широкие плоскости обрабатываются достаточно часто, чтобы окупить эффективность и повторяемость инструмента со сменными пластинами. Цех выбирает не по моде, а по стоимости машинного времени и качеству готовой плоскости.
Когда лучше выбрать концевую фрезу
Карманы, боковые стенки и прерывистая геометрия
Если инструмент должен войти в карман или пройти по геометрии, физически недоступной торцевой фрезе, ответ прост: используйте концевую. Это кажется очевидным, но некоторые предприятия всё ещё пытаются поручить инструменту для плоскостей работу, требующую меньшей фрезы.
Узкие элементы и локальная доработка
Концевая фреза особенно эффективна для узких и внутренних элементов либо при необходимости управлять боковым резанием. Она полезна и для локальной доработки, когда торцевая фреза избыточна или её физически невозможно установить в нужное положение.
Тонкие детали с чувствительным к нагрузке закреплением
Большая торцевая фреза на тонкой детали быстро выявляет слабость закрепления. Иногда концевая фреза с меньшим локальным врезанием проще в управлении, хотя настоящей причиной может оставаться закрепление детали , а не само семейство фрез.
Выбор инструмента и чистовая обработка цветных металлов
Сравнение также меняется в зависимости от материала и требуемого качества поверхности.

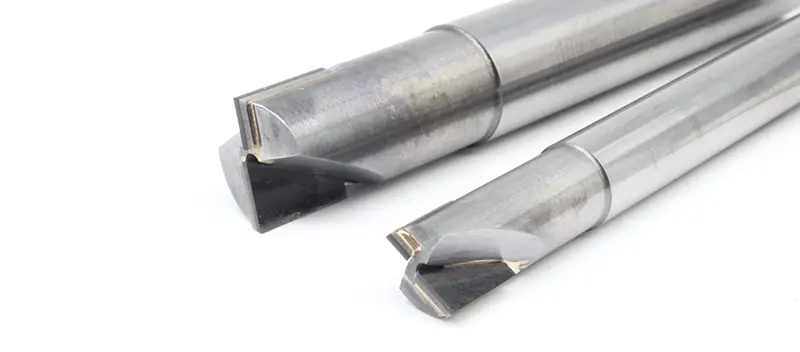

Фрезы с PCD и обработка цветных металлов
Фрезы PCD актуальны, когда их применение оправдано серийностью обработки цветных металлов, стабильностью качества поверхности и стойкостью кромки. Для объяснения различий между концевыми и торцевыми фрезами они не обязательны, но заслуживают упоминания, поскольку вопросы обработки алюминиевых плоскостей естественным образом ведут к этой теме.
Пример с торцевой фрезой pcd
Такая торцевая фреза PCD — специализированное решение для подходящей задачи обработки алюминия или цветных металлов. В статье это пример высококлассного инструмента, а не универсальный ответ на любую проблему плоскостности.
Типичные ошибки сравнения
| Ошибка | Почему это приводит к неверным решениям |
|---|---|
| Применение торцевой фрезы там, где геометрия требует доступа в карман | Инструмент просто не подходит фактической операции |
| Обработка широкой плоскости небольшой концевой фрезой по привычке | Процесс теряет производительность и часто стабильность качества поверхности |
| Обвинение торцевой фрезы в неплоскостности детали до проверки закрепления | Деформация при закреплении может имитировать проблему фрезы |
| Попытка компенсировать плохую установку дорогим инструментом | Качество инструмента не устраняет напряжения зажима или плохое состояние станка |
Практический контрольный список перед выбором
- Поверхность широкая и открытая или внутренняя с ограниченным доступом?
- Нужно точно обработать локальный элемент или большую плоскость?
- Есть ли риск деформации детали при закреплении?
- Определяющее требование — внешний вид поверхности или фактическая плоскостность?
- Улучшит ли фреза со сменными пластинами экономику процесса или здесь разумнее цельный инструмент?
- Оправдывают ли материал и объём производства применение фрез с PCD или торцевой фрезы с PCD?
Заключение
Выбор между концевой и торцевой фрезой лучше делать по доступу к зоне резания, требованиям к поверхности и рискам процесса. Торцевая фреза обычно предпочтительна для больших плоскостей. Концевая лучше подходит для отдельных элементов, карманов и локального контроля. Практический нюанс: проблемы плоскостности часто прежде всего связаны с закреплением, а уже затем — с типом фрезы.
Когда производство правильно оценивает деталь, сравнение становится практическим, а не вопросом приверженности инструменту. Тогда цельная концевая фреза, фреза со сменными пластинами, фрезы PCD или торцевая фреза PCD могут применяться именно там, где они уместны.
Часто задаваемые вопросы
Торцевая фреза лучше концевой при обработке плоскостей?
Обычно да, если поверхность широкая и доступная, а наладка допускает применение инструмента для обработки плоскостей.
Может ли концевая фреза заменить торцевую?
Иногда, но обычно с меньшей производительностью и не всегда с тем же качеством поверхности или перекрытия проходов.
Почему после торцевого фрезерования алюминиевая деталь стала выпуклой?
Часто причина — деформация при закреплении, подъём губок или напряжения от зажима, а не только торцевая фреза.
Когда следует использовать торцевую фрезу PCD?
В подходящих условиях серийной обработки цветных металлов или алюминия, когда стабильность поверхности и стойкость кромки оправдывают стоимость инструмента.
