Глухие отверстия: профессиональное руководство по сверлению и нарезанию резьбы

Глухое отверстие не выходит на противоположную сторону заготовки. Такие отверстия встречаются в двигателях и электронике, где нужна гладкая обратная поверхность, и служат гнёздами для винтов или штифтов. Руководство объясняет сверление и нарезание резьбы без поломки инструмента.

Начнём с основ: это отверстие с дном. В отличие от сквозного, через него не видно света. Оно сохраняет обратную сторону детали нетронутой. В блоках двигателей таких отверстий много: они обеспечивают прочное крепление без утечек.

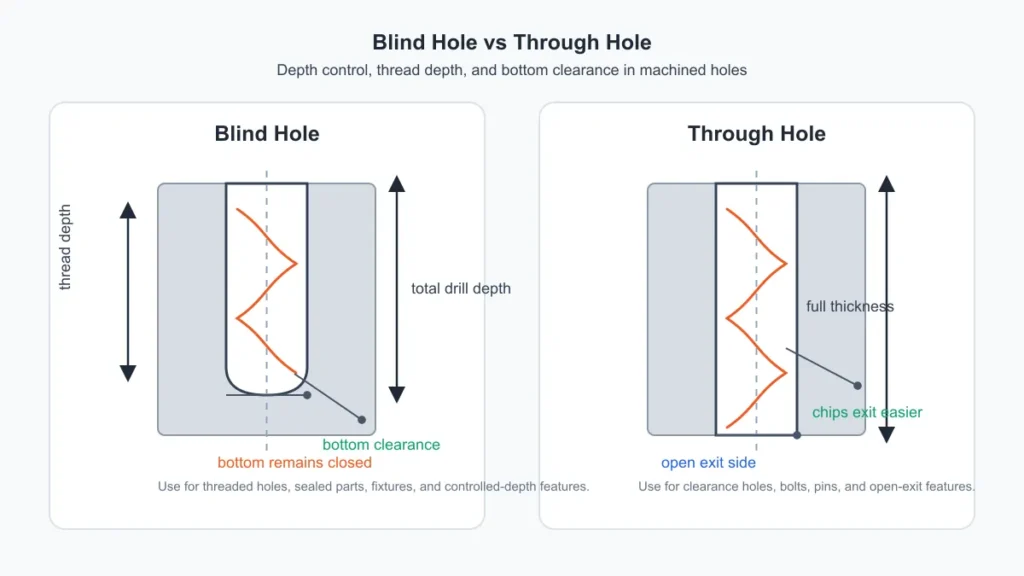

Глухое отверстие не проходит через заготовку полностью и имеет заданную глубину дна, в отличие от сквозного, выходящего на обратную сторону. В обработке с ЧПУ оно распространено в резьбовых деталях, приспособлениях, гидравлике, пресс-формах и узлах, где обратная сторона должна оставаться закрытой или чистой.

Сначала может показаться, что это обычное сверление. Но не стоит просто погружать сверло. Прежде всего точно обозначьте центр.

Выберите сверло под материал и требования отверстия. Обычное спиральное сверло оставляет коническое дно, поэтому различайте глубину полного диаметра и вершины сверла. Задайте и проверьте базу глубины; выбирайте рекомендованный сверлу цикл CNC, не предполагая, что каждому глухому отверстию нужен G83.

Если инструмент требует прерывистого сверления, программируйте отвод и удаление стружки по инструкциям инструмента и станка. Другие сверла рассчитаны на непрерывную подачу с внутренней СОЖ. Повторный вход не всегда полезен.

Как глубоко сверлить? Этот вопрос полезен при проектировании. Нужно оставить место у дна: для болта и дополнительного зазора.

• Полная глубина:Расстояние от поверхности до самой вершины сверла.
• Рабочая глубина:Полезная часть отверстия с полным диаметром.
• Глубина резьбы: Задавайте требуемую длину пригодной резьбы полного профиля отдельно от хода метчика и неполных заходных витков.

Оставьте зазор для конца винта и выбранного резьбонарезания, сохраняя нужную остаточную стенку. Два или три шага не универсальное правило; определяйте запас по чертежу, геометрии метчика и процессу.

Различайте глубину по вершине сверла, по полному диаметру, по полному профилю резьбы и ход метчика. Заострённая вершина уходит ниже полного диаметра. Длина захода метчика и выступающий центр или носик также требуют запаса.

Задайте запас ниже полной резьбы под геометрию метчика и отвод стружки, а при необходимости — под конец винта. Дно не является безграничным стружкосборником. Проверяйте рабочую глубину и остаточную стенку подходящим контролем.

Метчики с винтовыми канавками выводят стружку ко входу и часто применяются для глухих отверстий в подходящих материалах. Выбирайте канавки и заборную часть под материал и глубину; короткостружечные материалы и раскатники могут требовать иных решений.

Затем выберите тип метчика.

1. Заходные метчики: Длинная заборная часть требует дополнительного осевого зазора и может не дать полный профиль у дна.
2. Метчики со средней заборной частью: Заборная часть оставляет неполные витки у конца реза; учитывайте её фактическую длину.
3. Метчики с короткой заборной частью: Короткая заборная часть позволяет получить полные витки ближе ко дну, но для неё и выступающей вершины всё равно нужен зазор.

Применяйте заданную смазку или СОЖ и подходящую скорость. При ручном нарезании остановитесь при необычном сопротивлении. Для CNC нужны правильные синхронизация шпинделя и подачи и запрограммированный ход; ощущения оператора не заменяют управление процессом.

Выбирайте предварительный диаметр по размеру и допуску резьбы, материалу и типу метчика. Режущие метчики и раскатники требуют разных отверстий. Обеспечьте достаточные глубину полного диаметра и зазор инструмента, не пробивая остаточную стенку.

Проверяйте глубину сверления и резьбы независимо. Винтовые канавки помогают выводить длинную стружку из глухих отверстий. Подходящий метчик с короткой заборной частью даёт полные витки ближе ко дну, но всё равно требует зазора и не всегда является отдельной доводочной операцией.

Для дорогих деталей, где поломка метчика недопустима, твердосплавные резьбовые фрезы могут быть полезной альтернативой обычному нарезанию метчиком.

Используйте сверло для плоского дна или другой инструмент под нужную геометрию дна. Плоскостность и поверхность должны соответствовать чертежу; плоское дно необходимо не каждому элементу под пружину или подшипник.

Выбирайте последовательность, совместимую с инструментом. Одни инструменты сверлят сплошной материал, другие доводят подготовленное отверстие. Проверьте разрешённые условия входа и требуемую геометрию дна.

развертки из PCD и твердосплавные развёртки могут окончательно обрабатывать подходящие просверленные отверстия при правильных материале, геометрии, припуске и зазоре у дна. Развёртывание контролирует размер и поверхность, но само по себе не определяет качество резьбы.

Выбирайте измерительный инструмент под конкретный параметр: диаметр, глубину полного диаметра, профиль дна или размер и глубину резьбы. Не каждый калибр глухого отверстия разжимается внутри него.

1. Микрометр для глухого отверстия: Подходящий микрометрический нутромер измеряет диаметр в своём диапазоне; убедитесь, что он достигает нужного места у дна.
2. Глубиномер глухих отверстий: Используйте подходящую форму контакта и базу, различая глубину вершины и полного диаметра.
3. Резьбовой калибр-пробка: Применяйте предусмотренный контроль GO/NO-GO для приёмки резьбы и подходящий глубиномер или отдельный метод для глубины полного профиля.

До проверки остаются лишь догадки. Не полагайтесь на них. Проверяйте глухие отверстия после каждой партии: небольшое изменение износа может сделать их слишком мелкими.

Подходящая концевая фреза может обработать глухой карман или отверстие разрешённым врезанием либо интерполяцией. Геометрия торца и траектория определяют дно; оно не становится плоским автоматически. Для глубоких узких отверстий сверление может быть предпочтительнее.

Для винтового метчика для глухих отверстий, уточните фактический тип инструмента и инструкцию изготовителя. Программируйте правильную синхронизацию шпинделя и подачи и пределы перемещения. Используйте симуляцию и контролируемую отработку программы; один холостой прогон не подтверждает режимы резания.

Используйте разрешённую систему СОЖ и удаления стружки в пределах давления инструмента и станка. Контролируйте износ и стружку для реального материала; ни высокое давление, ни обдув не универсальны.

Алюминиевые сплавы налипают на кромки; подбирайте геометрию метчика и смазку, в том числе для M6. Требования стали зависят от марки и твёрдости. Кобальтсодержащая быстрорежущая сталь — разновидность HSS, а не отдельная альтернатива.

Также учитывайте поведение металла. Мягкий материал может деформироваться, если отверстие близко к краю. Всегда оставляйте достаточную стенку: слишком тонкую стенку давление сверления может выпучить наружу.

При сбое обычно происходит одно из трёх:

• Забивание стружкой:Отверстие заполняется металлом. Сверло не может продвигаться и ломается.
• Упор в дно:Метчик ударяется в дно.
• Перегрев:Сверло перегревается, поскольку СОЖ не достигает дна.

Помимо инструмента результат определяет процесс. Всегда поддерживайте остроту: тупое сверло создаёт больше тепла и проблем.

Перед осмотром сломанного метчика или скопившейся стружки остановите станок и выполните отключение по процедуре. Используйте проверенный способ извлечения для инструмента и детали; экстрактор не гарантирует успеха. Пылесос должен подходить для стружки, СОЖ и опасностей материала.

Перед контролем очистите отверстие разрешённым способом. Одни очки не делают очистку сжатым воздухом безопасной. Проверяйте размеры, глубину полного профиля и приёмку резьбы предусмотренными приборами и калибрами.

Это может показаться чрезмерной работой ради простого отверстия. Но детали определяют, получится годная деталь или брак. Используйте правильный глубиномер и не спешите — именно это часто отличает профессионала.

Глухие отверстия важны для аккуратных прочных конструкций. Управляйте глубиной и отводом стружки, чтобы избежать поломок. Подходящие винтовые метчики и калибры помогают получить точную резьбу. Удаляйте стружку и проверяйте размеры для стабильного производства и качества деталей.

Глухое отверстие имеет дно, а сквозное проходит через всю деталь. Обычно в конце глухого отверстия не видно света. Удалять стружку из него намного сложнее, поэтому с инструментом нужно обращаться осторожнее, чтобы избежать поломки.

Начните с нужной длины зацепления винта и полной резьбы. Добавьте заборную часть и вершину метчика, технологический зазор и конус сверла, сохраняя заданную стенку. Более глубокое отверстие не автоматически безопаснее.

Выбирайте геометрию метчика по форме стружки, материалу и полной глубине резьбы. Винтоканавочные режущие метчики часто подходят для глухих отверстий с длинной стружкой; длинный заход требует больше зазора. В других задачах подходят прямоканавочные метчики или раскатники.

Используйте подходящие приборы для диаметра и глубины с контактной геометрией под измеряемый элемент. Проверяйте резьбу заданными калибрами и при необходимости отдельно контролируйте глубину полного профиля; один прибор не определяет все размеры отверстия.

Поломку вызывают забивание стружкой, недостаточная смазка, большой момент, несоосность, неправильная синхронизация или малый зазор у дна. Исправьте причину и ход; простое замедление у дна не предотвращает столкновения, а подача метчика должна соответствовать частоте шпинделя.
