Solução de Maquinação de Alta Precisão para Caixa de Direção Elétrica em ADC12
Este estudo de caso centra-se na maquinação de precisão de furos B/C numa caixa EPS (Electric Power Steering) feita de alumínio ADC12. O principal desafio era substituir as dispendiosas ferramentas importadas da Kennametal, mantendo rigorosamente um elevado índice de capacidade de processamento (CPK) de 1,67. Ao implementar uma solução de ferramentas totalmente concebida e fabricada internamente - incluindo o corpo da ferramenta, o suporte e as pastilhas personalizadas - a Sundi proporcionou uma precisão dimensional excecional, substituindo com êxito as ferramentas do concorrente e assegurando a estabilidade da produção a longo prazo.
Descrição geral do projeto
| Nome do componente | Caixa de Direção EPS |
| Material da peça de trabalho | ADC12 Liga de alumínio |
| Segmento Industrial | Fornecedor Automóvel Nível 1 – Sistemas de Direção (EPS) |
| Tipo de Equipamento | Centro de maquinação CNC DOOSAN 4505 |
| Interface do Mandril | BT40 (Arrefecimento de emulsões) |
| Desafios Centrais | Substituição de ferramentas importadas, atingindo CPK ≥ 1,67, controlo rigoroso de tolerâncias nos furos B/C. |

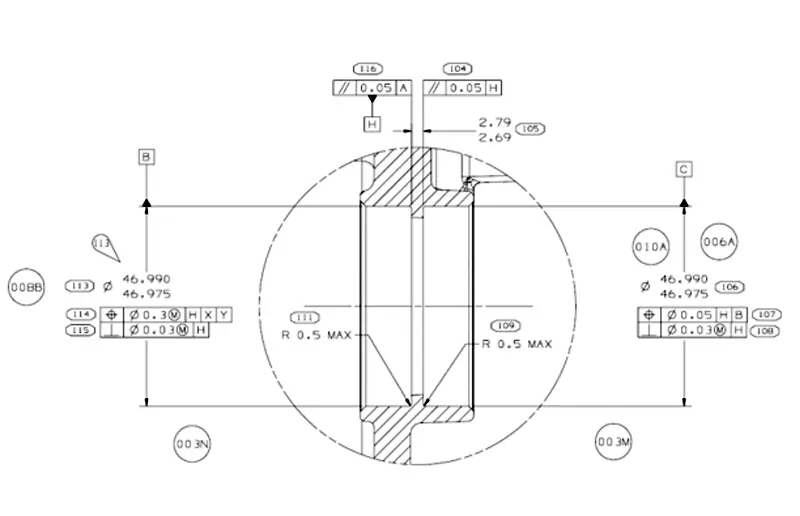

Caraterísticas e requisitos do furo
A peça de trabalho apresenta vários obstáculos técnicos relacionados ao controlo de qualidade e à otimização de custos:
Capacidade de processamento rigorosa: O exigente requisito CPK 1.67 necessita de uma excecional estabilidade da ferramenta, resistência ao desgaste e precisão de excentricidade para garantir uma variação mínima entre as peças.
Substituição de Importações: Desenvolver uma ferramenta independente e personalizada que iguale ou supere o benchmark de alto desempenho estabelecido por ferramentas importadas de primeira linha.
Mandrilagem de Precisão: Manter controlo dimensional e estabilidade rigorosos nos furos B/C de forma consistente em tiragens de produção de alto volume.
Solução Integrada de Ferramentas da Sundi

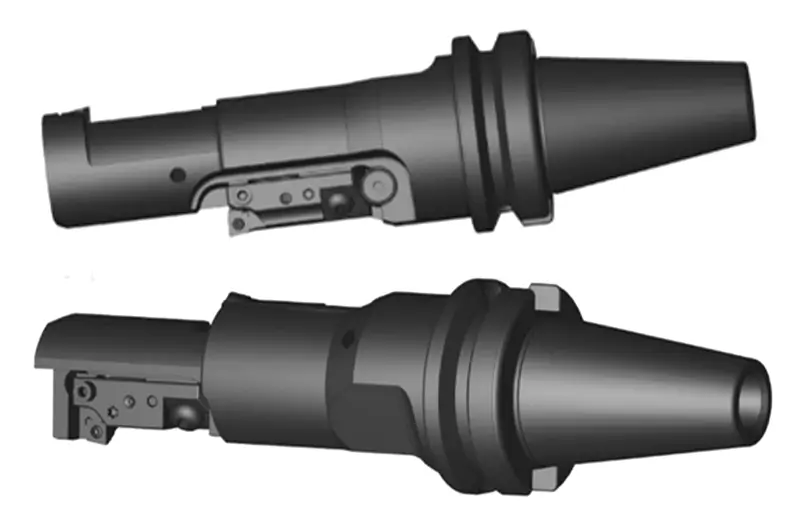

Desenvolvemos uma ferramenta de mandrilar totalmente independente e personalizada para otimizar esta fase crítica de maquinação:
Mandrilagem de Precisão de Furos B/C
Esta fase foca-se na obtenção das dimensões finais e do acabamento superficial para os furos críticos B/C na caixa de direção.
O Desafio & A Solução:
100% Fabrico Interno: A Sundi projetou e fabricou o conjunto de ferramentas completo (corpo da ferramenta, suporte e insertos) para garantir uma integração perfeita e eliminar a dependência de cadeias de abastecimento importadas.
Desempenho Estável do CPK: A geometria de corte otimizada e o design de uma única aresta (Z=1) garantem que a primeira peça produzida passe na inspeção e que os dados dimensionais permaneçam altamente estáveis durante toda a vida útil da ferramenta.
Eficiência de Alta Velocidade: Projetado para funcionar suavemente a 4.000 RPM com líquido refrigerante de emulsão, equilibrando altas velocidades de corte (590 m/min) com excelente evacuação de aparas.
Processamento de dados
| Operação (OP) | Diâmetro da Ferramenta D (mm) | RPM (r.p.m.) | Vc (m/min) | fz (mm/Z) | Velocidade de avanço vf (mm/min) | Profundidade de corte ap (mm) | Dentes (Z) |
|---|---|---|---|---|---|---|---|
| Mandrilamento de precisão | Φ47 (-0,01/-0,025) | 4,000 | 590 | 0.1 | 400 | 8 | 1 |
Resultados Comprovados e Eficiência

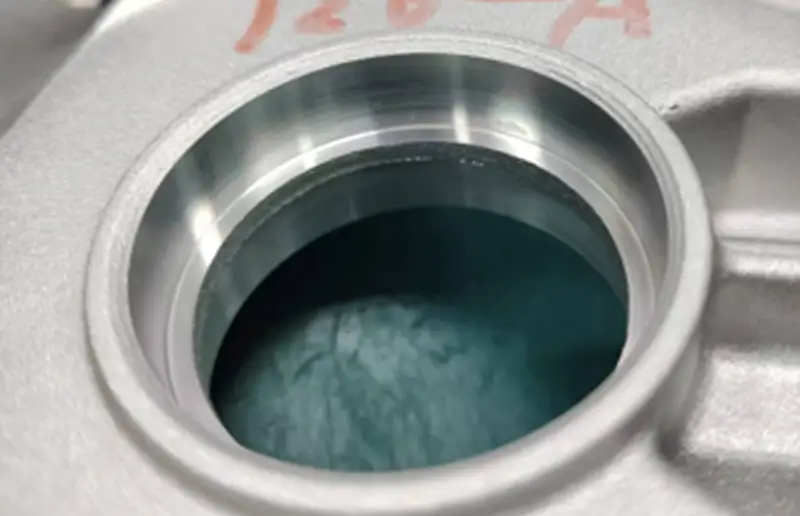

Estabilidade Dimensional Excecional (Verificado por Dados CMM)

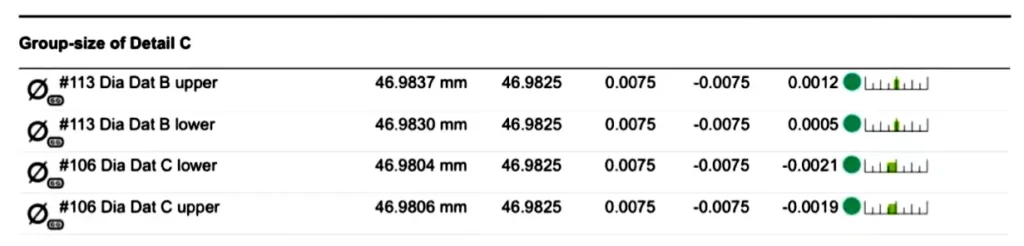

Os relatórios de inspeção CMM para os furos críticos B/C demonstram uma precisão excecional. Com um requisito de tolerância rigoroso de ±0,0075 mm, a ferramenta personalizada da Sundi manteve desvios reais de apenas 1 a 2 mícrons, provando ser altamente estável. CPK ≥ 1,67 desempenho.
-
Substituição bem-sucedida
Substituição completa de ferramentas importadas da Kennametal sem perda de desempenho ou precisão.
-
Redução de custos
Reduziu significativamente o custo por peça (CPP) em comparação com a solução importada anterior, com o cliente a expressar grande satisfação relativamente à vida útil da ferramenta e ao custo unitário.
-
Parceria Expandida
Este sucesso levou à utilização contínua das ferramentas da Sundi nesta linha, à substituição completa de ferramentas semelhantes da concorrência e à adjudicação de novos projectos de conceção de ferramentas à Sundi.
