Режущая жидкость для обработки на станках с ЧПУ и способы устранения типичных проблем с охлаждающей жидкостью
Люди редко ищут охлаждающая жидкость потому что им нужна лекция по химии. Они ищут ответы, потому что жидкость стала неприятно пахнуть, охлаждающая жидкость разделилась на слои, срок службы инструмента резко сократился, на детали появились пятна, или на производстве не смогли определить, в чём именно заключалась проблема: в концентрации, подаче или самом выборе жидкости. Это означает, что рассмотрение данной темы следует начинать с вопросов управления технологическим процессом, а не с определений.
На практике все гораздо проще, чем это может показаться из большинства дискуссий о смазочно-охлаждающих жидкостях. Сначала нужно определить, что наиболее важно для данной операции: смазка, охлаждение, промывка или стабильность состояния масляного картера. Затем следует подобрать способ подачи и концентрацию жидкости в соответствии с этой задачей. И только после этого на производстве стоит обсуждать предпочтения в отношении конкретных марок. Операция фрезерования, построенная на основе Твердосплавные концевые фрезы В одних случаях может потребоваться охлаждение и отвод стружки, в то время как при сверлении или развертывании может потребоваться повышенная смазывающая способность на кромке. Если считать, что эти потребности одинаковы, то смазочно-охлаждающая жидкость становится «фоновым шумом», пока не превратится в проблему для производства.
Краткий ответ: сначала выбирайте смазочно-охлаждающую жидкость в зависимости от вида обработки, а затем регулируйте концентрацию и следите за состоянием смазочного резервуара
Самый быстрый способ упростить выбор смазочно-охлаждающей жидкости — перестать искать универсальную "лучшую смазочно-охлаждающую жидкость". Лучше задать себе вопрос: какие функции должна выполнять жидкость при данной операции и какие проблемы обычно возникают, если эти требования игнорируются?
Начните с этого, и последовательность действий станет применимой на практике:
1. определить, что в первую очередь требуется для резания: смазка, охлаждение, удаление стружки, защита от ржавчины или очистка сливного отстойника; 2. подобрать тип жидкости и способ подачи с учетом данной потребности; 3. правильно дозировать концентрацию и поддерживать её на стабильном уровне; 4. рассматривать проблемы с сепарацией, запахом, пенообразованием, посторонним маслом и раздражением кожи как технологические аварийные сигналы, а не как второстепенные вопросы.
| Состояние процесса | Лучший стартовый ход | Почему это правильное первое решение |
|---|---|---|
| Общее фрезерование или токарная обработка с ЧПУ с использованием сливного поддона | Начните с использования водосмешиваемого охлаждающего средства в пределах рабочего диапазона, указанного производителем | Он обеспечивает оптимальный баланс между охлаждением, промывкой и эффективной смазкой при смешанном производстве |
| Нарезание резьбы, развертывание или финишная обработка отверстий с высоким коэффициентом трения | Сделать настройку с уклоном в сторону смазывающей способности или более широкого диапазона концентраций | В данном случае граничная смазка имеет большее значение, чем теория затопления |
| Алюминий с сваркой стружкой или финишной пробивкой | Сначала выберите наиболее экологичный способ удаления стружки, а затем проверьте совместимость рабочей жидкости | В случае неправильной подачи стружки вину возлагают на инструменты задолго до того, как проверяют схему подачи охлаждающей жидкости |
| Ручной режим или условия эксплуатации с низкой интенсивностью использования | Выберите жидкость, которую в мастерской реально смогут заменить | Даже идеальная система охлаждения без плана технического обслуживания очень быстро приводит к проблемам с масляным поддоном |
| Внезапное завершение обработки нескольких деталей или снижение ресурса инструмента | Перед заменой инструмента проверьте концентрацию, наличие посторонних масляных примесей и подачу | Смещение охлаждающей жидкости часто маскируется под проблему с инструментом |
Какую роль на самом деле играет смазочно-охлаждающая жидкость в процессе резания
От смазочно-охлаждающей жидкости требуется выполнение сразу нескольких задач. Она должна обеспечивать смазку места соприкосновения инструмента с заготовкой, отводить тепло, вымывать стружку, предотвращать ржавчину, уменьшать образование нагара на режущей кромке, улучшать качество поверхности и поддерживать чистоту смазочного резервуара. Ни одна жидкость не способна одинаково хорошо справляться со всеми этими задачами при любой операции. Именно поэтому выбор следует начинать с технологического процесса, а не с каталога.
Охлаждение и смазка — это не одно и то же
При фрезерной обработке с высокой частотой вращения шпинделя в первую очередь может потребоваться удаление стружки и контроль температуры. В высокоскоростная обработка, подача охлаждающей жидкости должна способствовать удалению стружки, а не просто создавать видимость увлажнения корпуса. При нарезании резьбы или развертывании отверстий более важную роль может играть смазка по краю режущего инструмента, чем общее охлаждение. Именно поэтому на одном и том же производстве для общей механической обработки может использоваться одна концентрация охлаждающей жидкости, а для более сложных операций по изготовлению отверстий — более насыщенная.
Когда люди рассматривают концентрацию охлаждающей жидкости как единый общий показатель, они упускают из виду этот компромисс. Более высокая концентрация может улучшить смазывающие свойства, но при этом приведет к увеличению количества остатков и затрат. Меньшая концентрация может улучшить охлаждение и чистоту при некоторых операциях, но снизит прочность смазочной пленки именно там, где это наиболее необходимо при резании.
Отвод стружки является частью эффективности системы подачи жидкости
Охлаждающая жидкость помогает только в том случае, если она попадает на место резания и удаляет стружку. Система смазочно-охлаждающей жидкости, которая смачивает корпус, но не попадает на место контакта инструмента с заготовкой, не решает основную проблему. То же самое верно и для скоплений стружки в углублениях или пазах. В таких ситуациях струя воздуха, расположение сопел и стратегия траектории инструмента могут иметь не меньшее значение, чем сама жидкость.
Такая же закономерность прослеживается и при сверлении отверстий: при твёрдосплавные свёрла, за многие поломки режущей кромки вину возлагают на марку инструмента, даже если истинными причинами являются перегрев и повторное зазубривание стружки. Поэтому подача охлаждающей жидкости и удаление стружки становятся важными факторами, влияющими на срок службы инструмента, а не просто деталями технического обслуживания станка.
Чистота станка и состояние масляного поддона влияют на результаты обработки
Охлаждающая жидкость также является частью системы технического обслуживания. Если в картере жидкость загрязнена, имеет низкую концентрацию, содержит постороннее масло, плохо перемешана или находится в состоянии застоя, она перестает вести себя так, как та жидкость, которую приобрели в магазине. Она превращается в иной исходный материал для технологического процесса.
Именно поэтому два магазина, закупающие один и тот же продукт, могут получить совершенно разные результаты. Бутылки могут быть одинаковыми, но источники воды, контроль концентрации, очистка оборудования и контроль посторонних масляных примесей — нет.
Как выбрать смазочно-охлаждающую жидкость в зависимости от материала и вида обработки
Самый простой способ избежать написания общей статьи о охлаждающей жидкости — увязать выбор с реальными условиями эксплуатации.
Фрезерование и токарная обработка
При общем фрезеровании и токарной обработке в качестве стандартного варианта часто используется смешиваемая с водой смазочно-охлаждающая жидкость, поскольку она обеспечивает оптимальный баланс между охлаждением, смазывающей способностью и промывкой. Это разумный базовый вариант для обработки стали, нержавеющей стали и во многих условиях смешанного производства, если станок оснащен полноценной системой сбора смазочно-охлаждающей жидкости, а на производстве проводится её регулярное обслуживание.
Ошибка заключается в том, что "универсальное применение" ошибочно считается синонимом "не требующего обслуживания". Как только концентрация охлаждающей жидкости снижается или в ней накапливается постороннее масло, эта же жидкость может стать причиной появления неприятного запаха, ржавчины, пятен или жалоб на качество покрытия.
Сверление, нарезание резьбы и развертывание
При сверлении отверстий часто становится очевидной разница между охлаждением и смазкой. Нарезание резьбы и развертывание — это операции с узким контактом и высоким коэффициентом трения. На предприятии, где сверление осуществляется с использованием твердосплавных сверл, для общего производства может хватить одной концентрации, однако на этапе более тонкой обработки отверстий с помощью твердосплавного развертки может потребоваться более насыщенная концентрация или иной метод локального нанесения.
Вот одна из причин, по которой операторы расходятся во мнениях, когда сравнивают "лучшую охлаждающую жидкость", опираясь на свои воспоминания. Возможно, они описывают разные рабочие процессы, а не разные факты.
Работы с алюминием и цветными металлами
Алюминий меняет подход к работе, поскольку при сварке кромок, образовании разводов и удалении стружки эти явления становятся более заметными. На некоторых станках хорошо работает чистая смесь охлаждающей жидкости с водой. На других же лучше использовать туман или более легкую смазку точечного действия. Та же логика управления стружкой проявляется и при выборе инструментов для обработки алюминия, особенно когда предприятия сравнивают поведение охлаждающей жидкости с рекомендациями по Выбор концевой фрезы для обработки алюминия. Правильный ответ зависит от станка, частоты вращения, кожуха и того, насколько легко стружка удаляется с места резания.
Показателем эффективности является не то, выглядит ли смазочно-охлаждающая жидкость на детали блестящей. Показателем эффективности является то, легко ли удаляются стружки, остается ли кромка чистой и сохраняется ли качество поверхности с течением времени.
Концентрация охлаждающей жидкости: самая распространённая скрытая проблема
Многие проблемы с охлаждающей жидкостью начинаются с отклонения от заданной концентрации. В мастерских доливают простую воду, определяют соотношение смеси на глаз или полагаются на показания рефрактометра, как будто показатель по шкале Брикса напрямую соответствует процентному содержанию охлаждающей жидкости. Именно с этого и начинается большая путаница.
В первую очередь следуйте рекомендациям производителя
Не существует универсального значения концентрации, подходящего для всех типов охлаждающих жидкостей и всех видов обработки. Правильный начальный диапазон указывается производителем охлаждающей жидкости, а затем корректируется с учетом конкретного применения. При нарезании резьбы, протягивании и развертывании часто используется более насыщенный раствор. При общей механической обработке концентрация может быть ниже. Для алюминия может потребоваться иной баланс, чем для стали.
Если магазин ориентируется на интернет-слухи, а не на реальный ассортимент товаров, то впоследствии устранение неполадок становится более трудоемким.
Показатель Брикса зачастую не совпадает с концентрацией

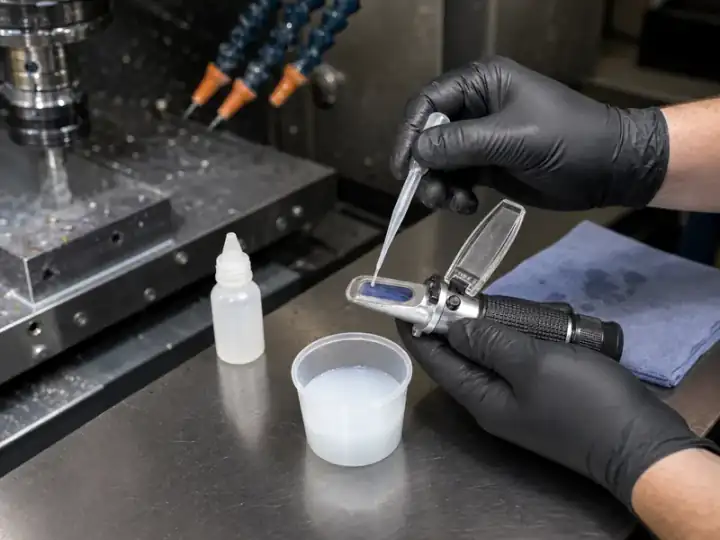

Показания рефрактометра полезны, но зачастую требуют применения коэффициента пересчёта, специфичного для конкретного охлаждающего раствора. Если в мастерской игнорируют этот коэффициент, состав жидкости в поддоне может оказаться более насыщенным или менее насыщенным, чем предполагает команда. Это может объяснить, почему один оператор утверждает, что концентрация в норме, в то время как охлаждающий раствор по-прежнему работает неэффективно.
Именно поэтому контроль концентрации должен быть зафиксирован в технологической инструкции, а не храниться в памяти. Необходимо проводить измерения, правильно пересчитывать результаты, документировать их и сравнивать данные за разные периоды времени.
Проблемы с концентрацией внимания похожи на проблемы при механической обработке
Низкая концентрация может проявляться в виде ржавчины, слабой смазывающей способности или сокращения срока службы инструмента. Высокая концентрация может проявляться в виде липких отложений, избыточной пены, появления пятен или проблем с чистотой. В обоих случаях эти симптомы сначала могут быть ошибочно интерпретированы как проблема, связанная с инструментом или подачей.
Если проблема с качеством отделки возникает сразу в нескольких заказах, следует проверить концентрацию, прежде чем менять все видимые вставки и смещения.
Почему охлаждающая жидкость расслаивается, неприятно пахнет или становится причиной проблем с поддоном

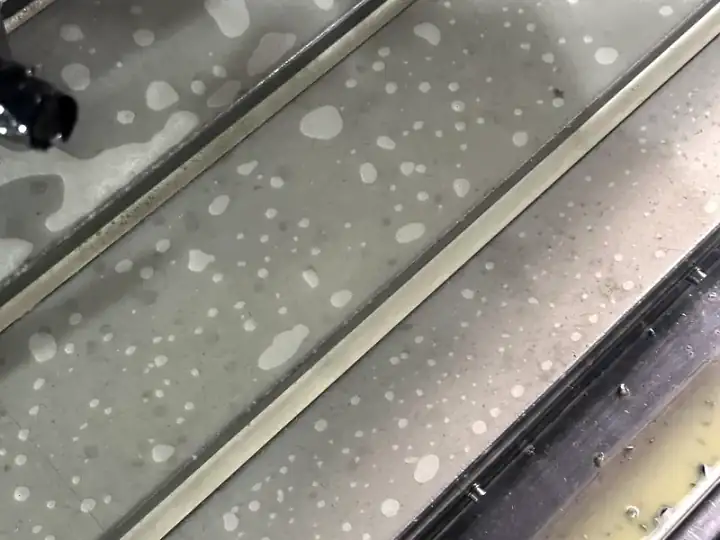

Когда станочники говорят, что смазочно-охлаждающая жидкость "расслаивается", они обычно имеют в виду, что эмульсия разрушилась. Масло и вода больше не остаются в стабильном смешанном состоянии. Это настоящий технологический сигнал тревоги, а не просто проблема внешнего вида.
| Симптом | Распространенные причины | Первые проверки |
|---|---|---|
| Разделение нефти и воды | Неправильный метод смешивания, загрязнение, низкое качество воды, посторонние масла | Проверьте процесс смешивания, концентрацию и наличие видимых примесей. |
| Кислый или гнилостный запах | Бактерии, застоявшаяся жидкость в отстойнике, загрязненное оборудование, попавшее в систему постороннее масло | Проверьте график очистки, уровень pH, процесс снятия пены и время простоя. |
| Ржавчина или пятно | Низкая концентрация, неподходящая жидкость, качество воды | Проверьте фактическую концентрацию и процедуру долива. |
| Пена | Чрезмерное перемешивание, загрязнение, низкая концентрация, несоответствие типа жидкости | Проверьте концентрацию, обратный поток и уровень постороннего масла. |
Если эмульсия расслоилась, обычно приходится начинать всё сначала, а не прибегать к импровизированным решениям
Если эмульсия явно расслоилась, использование случайных добавок редко помогает. Отбеливатель, мыло, средство для очистки тормозов и самодельные химические составы для картера обычно создают новую проблему. Более надежный способ — выяснить причину, тщательно очистить картер и заправить его правильно смешанной охлаждающей жидкостью.
Трамповое масло — это не просто неприглядная вещь
Осадок на поверхности охлаждающей жидкости препятствует ее циркуляции, удерживает тепло, способствует размножению бактерий и изменяет поведение жидкости в картере. Кроме того, он затрудняет визуальную оценку состояния. Операторы могут подумать, что проблема заключается в самой охлаждающей жидкости, тогда как значительная часть проблемы связана с утечкой моторного или гидравлического масла, скопившегося на поверхности.
Качество воды меняет всё
Важную роль играют жесткость воды, содержание минералов и правильность смешивания. Даже хорошая охлаждающая жидкость может работать неэффективно, если подпиточная вода не соответствует требованиям или если концентрат и вода смешиваются в неправильном порядке. Многие истории о "плохой охлаждающей жидкости" на самом деле являются историями о "плохой воде в сочетании с некачественным техническим обслуживанием".
Вопросы здоровья и условий в магазинах не являются второстепенными
Статья о смазочно-охлаждающей жидкости, в которой речь идет исключительно о сроке службы инструмента, упускает из виду одну из главных проблем, волнующих читателей. Операторы не без оснований беспокоятся о тумане, контакте с кожей, запахе, бактериях и длительном воздействии. Если жидкость вызывает раздражение кожи или воздух насыщен туманом, то в цехе существует проблема технологического характера, а не просто проблема комфорта.
На это влияют такие факторы, как борьба с туманом, гигиена отстойника, контроль концентрации и поддержание чистоты в цехе. Загрязненная система охлаждения может вызывать кожные проблемы и неприятный запах, даже если изначально была выбрана подходящая жидкость. Другими словами, состояние системы охлаждения зависит от нескольких факторов: частично от параметров обработки, частично от технического обслуживания и частично от условий воздействия на рабочем месте.
Это не означает, что для каждого цеха нужен один и тот же подход. Это означает, что в статье следует признать: эффективность охлаждающей жидкости оценивается как людьми, так и режущими кромками инструмента.
Распространенные ошибки при выборе или обслуживании смазочно-охлаждающей жидкости
Самые дорогостоящие ошибки — это, как правило, скучные ошибки.
- Относиться к каждой операции так, как будто она требует одинаковой концентрации внимания.
- Доливать только воду, пока смесь в картере не станет слишком бедной.
- Считывание показателя Брикса без учета правильного коэффициента пересчета.
- Игнорировать загрязнение нефтепродуктами и бактериями до тех пор, пока запах не вынудит провести экстренную очистку.
- Обвинять твердосплавные концевые фрезы или твердосплавные сверла, не проверив предварительно подачу охлаждающей жидкости и исправность системы.
- Выбор смазочного материала для гаража-мастерской исключительно по степени загрязнения или запаху, без учета защиты от ржавчины и фактических условий эксплуатации.
Причина этих ошибок проста: жидкость воспринимается как нечто само собой разумеющееся, пока она не начинает причинять боль.
Практический контрольный список по смазочно-охлаждающим жидкостям
Перед изменением марки инструмента, подачи или смещения воспользуйтесь этим контрольным списком.
| Контрольный пункт | Почему это важно |
|---|---|
| Определите, что наиболее важно для данной операции: охлаждение, смазывающая способность или промывка | Предотвращает применение универсальной логики обработки данных |
| Правильно измеряйте концентрацию | Путаница с показателями Брикса — явление распространенное и дорогостоящее |
| Проверить наличие постороннего масла и чистоту масляного поддона | Загрязнённая охлаждающая жидкость ведёт себя как совсем другой продукт |
| Проверьте направление струи и отвод стружки | Жидкость, которая не проходит отбор, решает очень мало проблем |
| Подбирайте стратегию использования смазочной жидкости в соответствии со стилем работы станка | Наводнение, туман, ручное нанесение и использование в гараже — все эти условия влияют на поведение по-разному |
| Проверьте ещё раз, если сразу несколько заданий ухудшаются | Проблемы, возникающие в разных операциях, часто указывают на состояние охлаждающей жидкости |
Заключение
Лучший выбор смазочно-охлаждающей жидкости — это тот, который соответствует характеру резания, типу станка и реальным условиям технического обслуживания на производстве. Жидкость, которая отлично подходит для одного технологического процесса, может оказаться непригодной для другого, если фактические требования изменятся: например, при переходе от охлаждения к смазке, от удаления стружки к обеспечению чистоты или от срока службы в смазочном поддоне к удобству ручной работы.
Если предприятие хочет избежать неожиданностей, ему следует рассматривать смазочно-охлаждающую жидкость как контролируемую переменную технологического процесса. Это означает подбор жидкости с учетом конкретной операции, правильное измерение концентрации, поддержание работоспособности смазочного резервуара и применение мер по устранению неисправностей, прежде чем винить инструмент. Когда такая дисциплина соблюдается, инструмент работает в более благоприятных условиях, независимо от того, идет ли речь о фрезеровании, сверлении, развертывании или чистовой обработке сложного материала.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Какая смазочно-охлаждающая жидкость лучше всего подходит для обработки на станках с ЧПУ?
Единого правильного ответа нет. Выбор подходящей жидкости зависит от режима эксплуатации, материала, типа оборудования, способа подачи и соблюдения требований по техническому обслуживанию.
Почему моя охлаждающая жидкость отделяется от воды?
Эмульсия могла расслоиться из-за загрязнения, ненадлежащего перемешивания, плохого качества воды, посторонних масляных примесей, бактерий или длительного отсутствия ухода.
Всегда ли более высокая концентрация охлаждающей жидкости способствует увеличению срока службы инструмента?
Нет. Более насыщенный раствор может улучшить смазывающую способность при некоторых операциях, но также может привести к образованию отложений, проблемам с чистотой или вспениванию. Правильный диапазон зависит от типа охлаждающей жидкости и условий резания.
Можно ли в гаражных мастерских использовать водорастворимую охлаждающую жидкость?
Да, но только если пользователь готов заниматься его обслуживанием. В условиях низкой нагрузки затраты на обслуживание имеют почти такое же значение, как и производительность резки.
Стоит ли сначала заменить инструмент, если качество обработки ухудшается?
Не всегда. Если качество обработки нескольких деталей одновременно ухудшается, прежде чем менять все инструменты в станке, проверьте концентрацию охлаждающей жидкости, её подачу, наличие загрязнений и состояние сливного бака. Такой же подход к устранению неисправностей применим и к проблемам при сверлении, включая выбор технологических параметров, рассмотренных в данном руководстве по сверла для нержавеющей стали.
