Обработка головки блока цилиндров — это не просто ремонтная операция. Для мастерских по ремонту двигателей, специалистов по обработке деталей по стандартам OEM и закупщиков инструментов более сложным вопросом является выбор режущих инструментов, которые позволяют контролировать качество поверхности верхней поверхности головки, концентричность седла клапана, зазор в направляющих и повторяемость обработки каналов с ЧПУ, не создавая при этом новых проблем с герметичностью или надежностью.

В данном руководстве рассматривается обработка головки блока цилиндров с точки зрения выбора инструмента. В нём приводятся рекомендации по шлифованию поверхности, обработке седл клапанов, развертыванию направляющих клапанов и обработке каналов с ЧПУ с указанием конкретных режущих инструментов, таких как торцевые фрезы с ПКД-покрытием, токарные пластины из ПКБН/КБН, твердосплавные формовые концевые фрезы и профильные фрезы, твердосплавные развертки и развертки с ПКД-покрытием.

Станки для обработки головок цилиндров по видам операций

Обработка головки блока цилиндров обычно включает в себя некоторое сочетание следующих операций: шлифование торцевой поверхности, резка седла клапана, придание размера направляющей втулки клапана, обработка каналов с ЧПУ, очистка, осмотр и измерение. Выбор инструмента зависит от конкретной операции: получение гладкой поверхности торцевой части — это совсем другая задача резания, чем обеспечение концентричности седла клапана, точного размера отверстия направляющей втулки или повторяемости траектории обработки каналов.

Полезно подходить к обработке головки блока цилиндров не только с точки зрения “какой станок участвовал в обработке?”, но и с точки зрения “какую характеристику необходимо контролировать и какая геометрия режущего инструмента позволит стабильно обеспечивать ее?”

Эти операции взаимосвязаны. Ослабленная или некачественно обработанная направляющая может привести к нестабильности резки седла клапана из-за отсутствия опоры для направляющей. Седло, не соосное направляющей, может выглядеть чистым, но не пройти проверку на герметичность. Недавно отшлифованная поверхность головки все равно может вызвать проблемы, если головка была зажата в напряженном положении во время резки. Работа с головками цилиндров требует дисциплины при растачивании: чистая установка, жесткое закрепление, небольшие контролируемые корректировки и измерение перед следующим проходом.

Инструменты для восстановления поверхности палубы: ровность, качество отделки и герметичность прокладок

Восстановление поверхности блока цилиндров — это операция, которую большинство людей замечает в первую очередь, поскольку в результате получается видимая обработанная поверхность. Однако цель заключается не в том, чтобы придать алюминию или чугуну привлекательный вид. Цель состоит в том, чтобы создать поверхность, которая обеспечит герметичность прокладки при реальной зажимной нагрузке, нагреве и давлении сгорания.

Важна не только плоскостность, но и текстура поверхности. Современные прокладки MLS менее терпимы к шероховатостям и волнистости, чем многие старые типы прокладок. Поверхность может пройти поверхностную визуальную проверку, но при этом иметь следы от резака, вибрации или волнистость, которые делают уплотнение ненадежным. Именно поэтому дискуссии о шлифовании часто сводятся к одним и тем же практическим вопросам: была ли станка выровнена, была ли головка закреплена без деформации, был ли рез ровным, и подходила ли обработка поверхности для прокладки?

Однопроходная торцевая резка часто предпочтительна в тех случаях, когда она позволяет удалить достаточное количество материала, сохранив при этом ровную поверхность. Многопроходная резка не является автоматически неправильным выбором, но каждый проход дает возможность выявить слабые места в настройке. Если головка смещается, станок не обладает достаточной жесткостью или резец не отрегулирован, на поверхности может образоваться рисунок, которому трудно доверять.

Не стоит недооценивать важность зажима. Головка блока цилиндров — это не сплошной прямоугольный блок. Она имеет камеры, водяные рубашки, выступы под болты и участки с тонкой стенкой. Если при установке головку принудительно выровнять или подвергнуть нагрузке, станок может вырезать поверхность, размеры которой изменятся после снятия зажима. Именно поэтому выбор приспособлений для станка имеет такое же значение, как и марка режущего инструмента.

Материал также влияет на выбор инструментов. Алюминиевые головки блока цилиндров часто требуют использования острого, износостойкого инструмента, способного обеспечить чистую поверхность без разводов. Чугун ведет себя иначе и может потребовать использования различных пластин, скоростей и геометрии режущего инструмента. Главное — не запоминать какой-то один универсальный рецепт, а правильно подобрать режущий инструмент, станок, подачу и требуемый уровень чистоты обработки с учетом особенностей материала и требований к прокладке.

Оборудование для обработки седел клапанов: контроль соосности, герметичности и вибрации

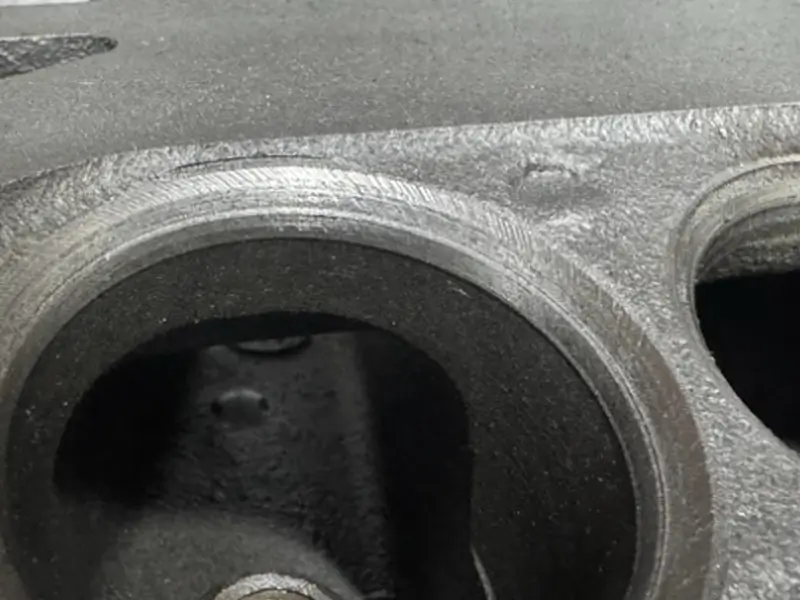

Обработка седла клапана определяет, где и как клапан уплотняется относительно головки блока цилиндров. Угловая поверхность уплотнения под углом 45 градусов — это та область, на которую большинство сборщиков обращают особое внимание, поскольку она напрямую влияет на степень сжатия и герметичность. Другие углы определяют характер потока и переходные процессы, но если основной уплотнительный контакт неэффективен, у головки блока цилиндров возникает серьезная проблема.

Седло должно быть соосно с направляющей клапана. Именно поэтому так важны правильная посадка пилотного штифта и состояние направляющей. Если пилотный штифт не сидит в направляющей должным образом, резец может не следовать по истинной оси клапана. В результате седло может выглядеть как обработанное, но не обеспечивать равномерное уплотнение вокруг клапана.

Вибрация — одна из классических проблем при обработке седла клапана. Она может проявляться в виде повторяющихся следов вибрации на седле или прилегающей к нему поверхности. Вибрация может быть вызвана недостаточной жесткостью, плохой опорой пилота, неточной настройкой, слишком сильным контактом резака, твердым материалом седла, неправильным выбором скорости/давления или неподходящей смазочно-охлаждающей жидкостью. Решением редко бывает “просто повторить резку” без понимания причины. Еще один проход с той же нестабильной настройкой может еще больше углубить седло, сохранив при этом ту же проблему.



Не все видимые следы имеют одинаковую степень серьезности. Вибрация на неуплотняющем углу может быть менее критичной, чем вибрация на 45-градусном седле, но она все равно сигнализирует оператору станка о том, что какой-то элемент в процессе работы вибрирует. Прежде чем снимать дополнительный материал, проверьте, правильно ли подобраны размеры направляющей, подходит ли направляющая втулка, надежно ли закреплена головка и не приходится ли резцу обрабатывать слишком большую площадь за один раз.

Практическая цель заключается в обеспечении контролируемого контакта. На чистом седле должна просматриваться ровная полоса контакта, расположенная в нужном месте на поверхности клапана. Если седло заглублено слишком сильно, то место контакта и высота установки могут стать более серьезными проблемами, чем первоначальное дребезжание. Качественная механическая обработка — это не просто придание поверхности гладкости, а сохранение геометрии, необходимой для двигателя.

Притирка клапанов: полезная проверка или ложное ощущение, что проблема устранена?

Процесс притирки клапанов часто неправильно понимают, поскольку он занимает промежуточное положение между механической обработкой и контролем качества. После точной современной обработки клапанов притирка может вообще не потребоваться. В некоторых случаях слишком интенсивная притирка может фактически скрыть тот факт, что геометрию седла следовало исправить с помощью механической обработки.

Легкая притирка все же может оказаться полезной. Она позволяет проверить характер контакта, устранить мелкие неровности поверхности или помочь в случае, если клапаны были перепутаны, подверглись механическому воздействию или получили незначительные повреждения. Ключевое слово здесь — «легкая». Притирку не следует использовать как волшебную губку для устранения неконцентричности седла, поврежденной поверхности клапана или вибрации, которую нужно устранять на станке.

Используйте подходящую пасту. Паста для полировки металла — это не паста для притирки клапанов, а использование неподходящего абразива может привести к потере времени или давать недостоверные результаты. После притирки деталь также необходимо тщательно очистить, поскольку абразивные частицы, оставшиеся в головке, не являются безвредными.

Существуют более эффективные способы определить степень притирки. Проверка с помощью маркера Sharpie или краски Dykem поможет выявить места соприкосновения клапана с седлом. Проверка на утечку жидкости или вакуумный тест позволят установить, обеспечивает ли клапан герметичность. Эти проверки не заменяют точных измерений, но позволяют избежать распространенной ошибки, когда тускло-серое кольцо ошибочно принимается за признак качественной притирки клапана.

Инструменты для развертки направляющих клапанов и контроль диаметра отверстия

Именно от качества обработки направляющих клапанов зависит успех или провал многих работ по ремонту головки блока цилиндров. Направляющая не только контролирует ход штока клапана, но и влияет на процесс обработки седла, поскольку направляющая служит ориентиром для пилотного отверстия седла. Если направляющая изношена, искривлена, затянута, имеет некачественную поверхность или несоответствующие размеры, то результаты ремонта клапанов становятся менее надежными.

Ручное развертывание может подойти в простых случаях, но оно сопряжено с риском, когда важны точность центрирования и качество поверхности. Ключ для метчиков и неточный ручной контроль могут не обеспечить достаточную прямолинейность инструмента. После изменения условий сборки направляющая может получиться раструбчатой, шероховатой или более узкой, чем ожидалось. Именно поэтому опытные конструкторы часто говорят о направляющих развертках, поэтапном доработке размеров, хонинговании или шаровом протягивании, вместо того чтобы рассматривать направляющую как обычное просверленное отверстие.

Твердосплавный развертка может обеспечить качественную обработку направляющих, если материал и условия установки позволяют выполнить чистое и контролируемое резание. Твердый сплав обеспечивает жесткость и износостойкость, но при этом по-прежнему требуются правильная центровка, смазка, выбор стратегии резания и правильная последовательность размеров. Даже хорошая развертка при ненадлежащей настройке может привести к получению некачественной направляющей.

Расширитель с ПКД-покрытием занимает особое место в контексте инструментального оборудования. При прецизионной обработке отверстий в алюминии или цветных металлах, особенно в тех случаях, когда важны срок службы режущей кромки и качество поверхности, использование инструментов с ПКД-покрытием может быть целесообразным. При обработке головок блока цилиндров это может быть актуально для отверстий в основной металлической детали, отверстий, связанных с направляющими, или для финишной обработки цветных металлов с высокой повторяемостью. Не следует навязывать его в каждом обсуждении направляющих, и он не заменяет знания целевого зазора и проверки конечного результата.

Хонингование часто предпочтительнее в тех случаях, когда окончательные размеры и качество поверхности имеют решающее значение. Оно позволяет устранить небольшие отклонения в размерах и обеспечить более контролируемую поверхность, чем при грубом ручном развертывании направляющей. Однако хонингование требует оборудования и навыков. Если направляющая получается слишком тугой, решением может стать контролируемое хонингование, проходка шариковым протяжителем или другой этап точного доработки размеров, а не проталкивание клапана в надежде, что он позже разблокируется.

Заключительные проверки просты по своей сути: правильный зазор стержня, плавность хода, надлежащая обработка поверхности и одинаковое ощущение при прохождении по направляющим. Именно в процессе выполнения этих проверок и заключается мастерство.

Инструменты с ЧПУ для обработки головок цилиндров с целью оптимизации воздушного потока

Портирование отличается от ремонтной обработки тем, что его цель заключается не только в восстановлении поверхности. Его цель — сформировать поток воздуха, при этом контролируя толщину стенок, качество обработки клапанов, характеристики камеры сгорания и повторяемость результатов.

Ручная обработка каналов впуска может отлично подойти для единичной разработки, если специалист, выполняющий эту работу, хорошо разбирается в конструкции головки блока цилиндров и особенностях данного двигателя. Проблема заключается в воспроизводимости результата. Один удачно обработанный канал не гарантирует, что получится восемь, шестнадцать или целая серия. Если следующий канал будет иметь иную форму, двигатель может работать нестабильно.

Обработка каналов головки блока цилиндров с ЧПУ превращает удачную форму в повторяемый технологический процесс. Обычно это включает в себя оцифровку канала с подтвержденными характеристиками, создание или доработку CAD/CAM обработки данных, создания приспособлений, обеспечивающих стабильное положение заготовки, и выбора стратегии обработки, позволяющей достичь необходимых поверхностей. В зависимости от геометрии отверстий важную роль могут играть пятиосевая обработка, специальные приспособления и возможность токарно-фрезерной обработки.

Настоящая ценность обработки на станках с ЧПУ заключается не в том, что это звучит современно. Дело в том, что она позволяет воспроизводить разработанную форму с минимальными отклонениями. Эта повторяемость зависит от настройки и измерений. Если зажимное приспособление фиксируется неточно, если инструмент не может ровно обработать ту же поверхность или если модель не учитывает реальные отклонения в литье, то ЧПУ превращается в дорогостоящее движение, а не в контролируемое улучшение.

Для большинства читателей, интересующихся ремонтом, вывод очевиден: к обработке каналов следует относиться отдельно от шлифовки поверхности и ремонта клапанов. Для читателей, ориентированных на повышение производительности, важнее не вопрос “выполнена ли обработка каналов на станке с ЧПУ?”, а “какая форма была разработана, как она была оцифрована, как фиксируется головка и как проверяется повторяемость результатов?”

Измерение и контроль после механической обработки

Проверка — это не заключительный этап. Это обратная связь, которая позволяет оператору понять, выполнила ли предыдущая операция свою задачу.

После шлифования палубу необходимо проверить на ровность и качество отделки. Визуальный осмотр поверхности может ввести в заблуждение, особенно при освещении в цехе. Следы от режущего инструмента, волнистость или неравномерная текстура могут свидетельствовать о проблемах с настройкой оборудования или инструмента. При работе с прокладками MLS требования к поверхности обычно более строгие, поэтому одного “чистого вида” недостаточно.

После обработки седла клапана необходимо проверить характер контакта и герметичность. Если клапан прилегает слишком высоко, слишком низко, слишком широко, слишком узко или неравномерно, может потребоваться его корректировка. Проверка на герметичность, вакуумная проверка и маркировка места контакта помогут выявить проблемы до сборки головки блока цилиндров.

После наладки направляющей проверьте зазор и ход клапана. Направляющая, которая на столе в сухом состоянии кажется исправной, может вести себя иначе в реальных условиях эксплуатации, когда в дело вступают температура, масло и условия сборки. Кроме того, направляющая должна обладать достаточной жесткостью, чтобы выдерживать нагрузку при нарезании седла.

После обработки канала проверка зависит от поставленной задачи. При работе, направленной на повышение производительности, могут применяться измерения расхода воздуха, шаблоны, проверка толщины или сравнение с оцифрованной моделью. При серийной обработке каналов на станках с ЧПУ необходимо проводить проверки повторяемости, чтобы десятая головка не отклонялась от первой.

Распространенные проблемы при обработке головки блока цилиндров, которые действительно беспокоят людей

Самые полезные советы по головке блока цилиндров часто начинаются с проблемы, с которой кто-то уже столкнулся.

Именно здесь ценны отзывы в стиле Reddit. Настоящие пользователи не задают абстрактных вопросов. Они спрашивают, не испортила ли заусенца головку, нужна ли притирка, не привело ли использование ручного развертки к чрезмерному затягиванию направляющей или почему отшлифованная головка по-прежнему выглядит не так, как надо. Эти вопросы полезны, поскольку указывают на аспекты контроля качества, которые должны быть разъяснены в статье.

Когда для обработки головки блока цилиндров требуются режущие инструменты, изготовленные по индивидуальному заказу

Некоторые виды работ с головками блока цилиндров можно выполнять с помощью стандартных режущих инструментов при тщательной настройке. Специализированные режущие инструменты становятся более востребованными в тех случаях, когда конструкция головки повторяется в серийном производстве, когда геометрия седла клапана или направляющей трудно поддается точной обработке, когда требуется обеспечить повторяемый доступ к каналам, или когда данные о времени цикла и результатах контроля показывают, что инструменты общего назначения недостаточно стабильны.

Решение должно приниматься исходя из технологических требований, а не только из предпочтений в выборе инструмента. Для работ по восстановлению поверхности может потребоваться специальная торцевая фреза с ПКД. При обработке твёрдого седлового кольца может быть целесообразно использовать инструменты из CBN или PCBN. Для обработки направляющих клапанов может потребоваться развертка из твердого сплава или ПКД с подходящим шагом, контролем диаметра и характеристиками финишной обработки. Для обработки каналов может потребоваться профильная фреза, способная повторить форму без задевания и вибрации.

При производстве деталей двигателя лучшим специализированным инструментом является тот, который позволяет снизить разброс показателей. Он должен облегчать измерение результатов резки, упрощать их воспроизведение и обеспечивать плавный переход к следующему этапу контроля.

Контрольный список по обработке головки блока цилиндров перед резкой

Перед тем как приступить к резке, составлению сметы или утверждению работ по ремонту головки блока цилиндров, воспользуйтесь этим контрольным списком.

Заключение

Обработка головки блока цилиндров — это работа, требующая тщательного контроля технологического процесса. Видимый результат — лишь одна из составляющих конечного результата. Надежность головки зависит от совокупности таких факторов, как плоскостность, качество поверхности, выравнивание направляющих, геометрия седла, контакт клапана, закрепление детали и контроль качества.

Лучше всего начать с той проблемы, которая действительно имеется у головки блока цилиндров. Не следует проводить шлифовку поверхности только потому, что поверхность выглядит тусклой. Не продолжайте резать вибрирующее седло клапана, не устранив проблемы с жесткостью или опорой направляющей. Не полагайтесь на притирку для исправления неправильной геометрии. Не рассматривайте твердосплавный развертку, развертку из поликристаллического алмаза (PCD) или программу ЧПУ как способ обойти измерения.

Если настройка оборудования, инструмент и контроль качества соответствуют требованиям конкретного задания, обработка головки блока цилиндров позволяет восстановить герметичность, повысить надежность и обеспечить повторяемость результатов. В противном случае каждый лишний проход по режущему инструменту приводит лишь к удалению дополнительного слоя материала с головки, которую, возможно, еще можно было бы спасти.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Что входит в обработку головки блока цилиндров?

Обработка головки блока цилиндров может включать в себя очистку, осмотр, шлифование поверхности, обработку седл клапанов, притирку направляющих клапанов, притирку или проверку клапанов, обработку камер сгорания, доработку каналов и окончательные измерения. Конкретный набор операций зависит от состояния головки и поставленных задач при ремонте двигателя.

Нужно ли шлифовать каждую головку блока цилиндров?

Нет. Сначала следует осмотреть головку блока цилиндров. Шлифовка целесообразна в тех случаях, когда требуется устранить нарушения плоскостности, улучшить качество поверхности, устранить коррозию, неисправность прокладки или последствия ранее полученных повреждений. Необоснованная шлифовка головки может привести к удалению материала и изменению геометрии, не решая при этом реальной проблемы.

Требуется ли притирка клапанов после резки седел?

Не всегда. При качественной обработке клапанов притирка может и не потребоваться. Легкая притирка может помочь проверить контакт или устранить незначительные дефекты поверхности, но её не следует использовать для исправления неправильной геометрии седла, вибрации или проблем с соосностью.

Что вызывает дребезг при обработке клапанов?

Вибрация седла клапана, как правило, связана с недостаточной жесткостью конструкции или проблемами в управлении технологическим процессом. К числу наиболее распространённых причин относятся: плохая посадка пилотного клапана, изношенные или несоответствующие по размеру направляющие, ненадёжное крепление головки, слишком твёрдый материал седла, чрезмерный контакт с режущим элементом, а также неподходящие параметры скорости, давления или смазки.

Какой инструмент используется для развертывания направляющих клапанов?

Размерная обработка направляющих клапанов может выполняться с помощью расточек с направляющими, твердосплавных расточек, регулируемых или фиксированных расточек, хонинговальных инструментов или шаровых протяжек в зависимости от материала, имеющегося оборудования и требуемой чистоты поверхности. Инструмент необходимо выровнять, после чего следует провести проверку зазора.

Когда при работе с головками блока цилиндров используются PCD-развертки или твердосплавные развертки?

Карбидовый развертку целесообразно использовать в тех случаях, когда жесткость и износостойкость инструмента способствуют получению контролируемого качества направляющей поверхности или чистоты отверстия. Развертка из поликристаллического алмаза (PCD) лучше подходит для обработки алюминия или других цветных металлов при прецизионной обработке отверстий, где важны срок службы режущих кромок и качество поверхности. Ни один из этих инструментов не заменяет зажимных приспособлений, центрирования и измерений.

Какие инструменты используются для шлифования головки блока цилиндров?

При шлифовании поверхности головки блока цилиндров часто используют торцевую фрезу или специальную фрезу для шлифования, подбираемую с учетом материала головки, требований к качеству поверхности прокладки и жесткости станка. Для алюминиевых головок целесообразно использовать острый инструмент с ПКД-насадками, тогда как для чугунных головок может потребоваться другой сорт насадок и другие условия резания.

В каких случаях инструменты CBN применяются для обработки седел клапанов?

Инструменты из CBN или PCBN могут оказаться полезными в тех случаях, когда материал седла клапана настолько твердый или абразивный, что обычный твердосплавный инструмент теряет устойчивость, качество обработки или срок службы. Окончательный выбор зависит от материала седла, геометрии контакта, жесткости, скорости и требуемого качества поверхности.

В каких случаях обработку головки блока цилиндров следует поручить сторонней компании?

Передайте работу на аутсорсинг, если в процессе требуется контроль качества поверхности, проверка соосности седел клапанов, точность размеров направляющих, испытания на герметичность или повторяемое фрезерование с ЧПУ, выходящие за рамки возможностей вашего оборудования. Обращение в специализированную мастерскую зачастую обходится дешевле, чем исправление головки блока цилиндров, обработанной без надлежащей настройки оборудования.
