Инструмент для точения колёс на станках с ЧПУ: полное руководство по выбору

Для прибыльной обработки колёс нужны высокая точность и скорость. Руководство помогает выбрать инструмент CNC для больших диаметров и прерывистого резания: марки и геометрии пластин, снижающие стоимость одного колеса.

Точение колёс часто связано с большим диаметром, тонким сечением и строгой поверхностью. Проверяйте реальные размеры и сплав; диаметр определяет скорость резания при данных оборотах.

План обработки колеса может использовать несколько семейств инструмента. Следующие шесть категорий — распространённые варианты, а не обязательный комплект для каждого колеса:

1. Токарные пластины
2. Расточные оправки
3. Канавочный инструмент
4. Резьбовые пластины
5. Инструмент PCD
6. Пластины с CBN

Планируйте инструмент, закрепление, пределы скорости и контроль стружки по реальным геометрии и материалу колеса.

Крупным вращающимся колёсам нужно надёжное сбалансированное закрепление в пределах станка и оснастки. Тонкие стенки, вылет и прерывистое резание влияют на устойчивость; стандартный инструмент не автоматически непригоден.

Учитывайте прерывистость там, где траектория пересекает спицы или отверстия. Упрощённый пример: пять прерываний за оборот при 500 RPM дают 2,500 прерываний в минуту. Болтовые отверстия учитываются только при реальном пересечении траекторией.

Перед выбором проверьте твёрдость материала: литой алюминий или кованая сталь? Посмотрите строгие допуски центрального отверстия на чертеже.

По чертежу и спецификации задайте допустимые биение и размеры. Выявите прерывистые участки до выбора марки и геометрии; единого предела биения всех колёс нет.

Какую функцию выполняет каждый инструмент для колёс? Понимание этого убережёт от неверной покупки.

Вы используете токарные пластины для основного снятия материала с наружного диаметра и торца колеса. Нужны пластины, выдерживающие нагрев и постоянное трение.

Отверстие ступицы требует заданных размера, положения и поверхности. Выберите жёсткую расточную оправку по глубине и доступу. Сохраняйте короткий вылет и соблюдайте рекомендации отношения длины к диаметру для материала оправки и системы демпфирования.

Большой вылет расточной оправки вызывает вибрацию. Чистовую подачу выбирайте по геометрии пластины, допуску отверстия, материалу и поверхности; проверяйте в реальной установке.

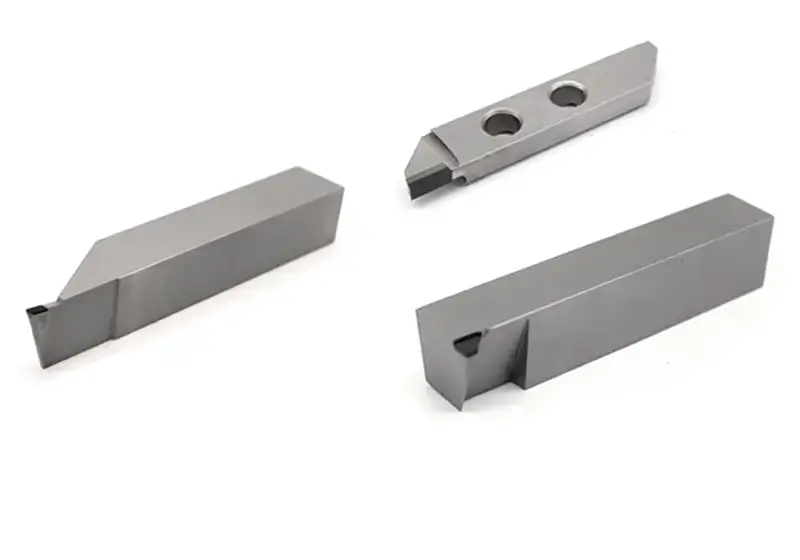

На посадочной полке шина контактирует с колесом. Ей нужен определённый профиль. Используйте канавочный инструмент для этих узких каналов. Стружка может застревать в тесном пространстве, поэтому нужен хороший контроль стружки.

Обрабатывайте канавки стопорных колец по чертежу и соответствующей спецификации. Выбирайте шлифованные или другие подходящие пластины по профилю и допуску, а не универсальному размерному пределу.

Некоторые колёса имеют резьбовые элементы. Выбирайте пластины, метчики или резьбофрезы по элементу, доступу, стандарту резьбы и материалу. Герметичность вентиля зависит от всей конструкции вентиля и колеса, а не просто наличия резьбы.

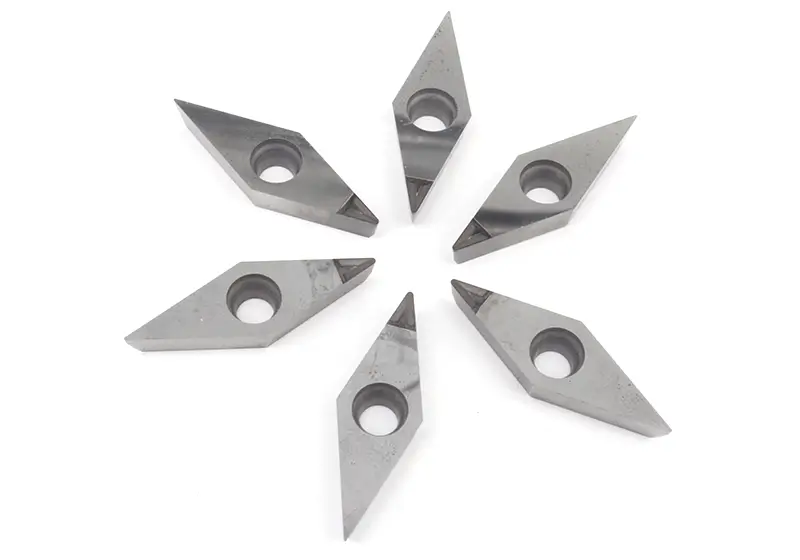

Поликристаллический алмаз подходит для блестящей чистовой поверхности алюминиевых колёс. Пластина PCD обеспечивает полезную износостойкость и поверхность, но результат и стойкость зависят от сплава, геометрии, режимов, станка и критериев приёмки. Не предполагайте фиксированного числа колёс на кромку.

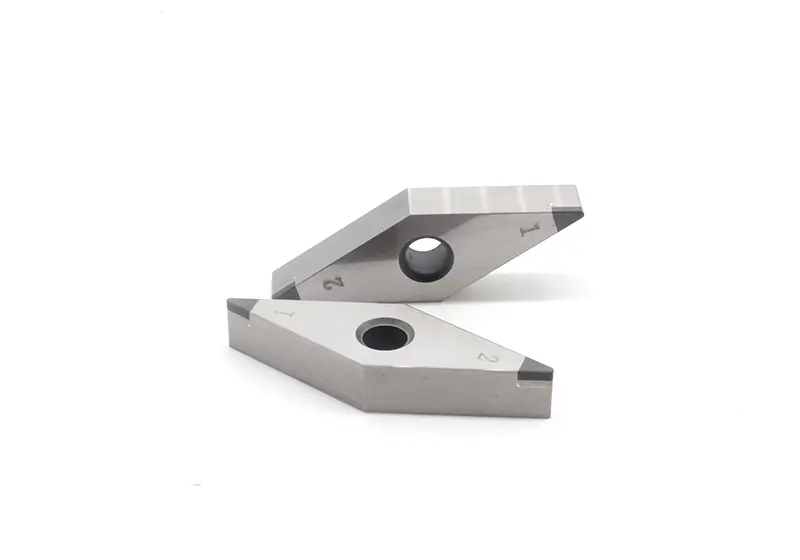

Пластины с CBN обычно не применяются для алюминиевых колёс. Основное назначение — твёрдое точение закалённой стали, чугуна или других абразивных чёрных деталей колёс. При высокой твёрдости обычные твердосплавные пластины быстро изнашиваются или не сохраняют стабильную поверхность.

Для закалённых стальных колёс или компонентов пластины CBN обеспечивают лучшую износостойкость, теплостойкость и размерную стабильность при доводке. Но CBN не универсален для колёс. Алюминиевым колёсам обычно больше подходят PCD или острые полированные твердосплавные пластины.

Группы применения и инструмент — подтвердите реальную марку

Буквы таблицы обозначают группы обрабатываемых материалов, а не полный состав пластины или покрытие. Выберите марку и геометрию изготовителя для сплава, твёрдости, врезания и поверхности.

Алюминиевые колёсные сплавы различаются содержанием кремния и состоянием. Алюминий налипает на кромку и образует нарост. Один вариант — острая полированная твердосплавная геометрия; проверьте сертификат сплава и рекомендации инструмента.

PCD экономичен в подходящем производстве алюминия, особенно при абразивном износе или важной поверхности. Он не исключает налипания и не гарантирует меньшей цены; сравнивайте испытанную стойкость и стоимость годного колеса.

A380 и A390 нельзя относить к одной категории содержания кремния. Подтвердите спецификацию и сертификат. Кремнистые составляющие усиливают абразивный износ, но его скорость зависит от микроструктуры, режимов и инструмента.

PCD часто рассматривают для абразивных алюминиевых сплавов. Сравнивайте проверенные марки с другими инструментами испытаниями; ни исключительный выбор материала, ни фиксированное увеличение ресурса не обоснованы для всех сплавов.

Для чугуна подбирайте марку по типу, твёрдости и резу. Проверенный твёрдый сплав с CVD — один вариант, но толщина покрытия и скорость зависят от марки и задачи. Начинайте с данных поставщика, проверяйте износ и стабильность.

Для кованой стали согласуйте вязкость и износостойкость с состоянием и зацеплением. Возможны подходящие PVD- и CVD-покрытые марки. Одна толщина не определяет пригодность; получите режимы конкретной марки.

Группы применения и выбор режимов

Геометрия — форма инструмента. Она определяет вход в металл и выход стружки.

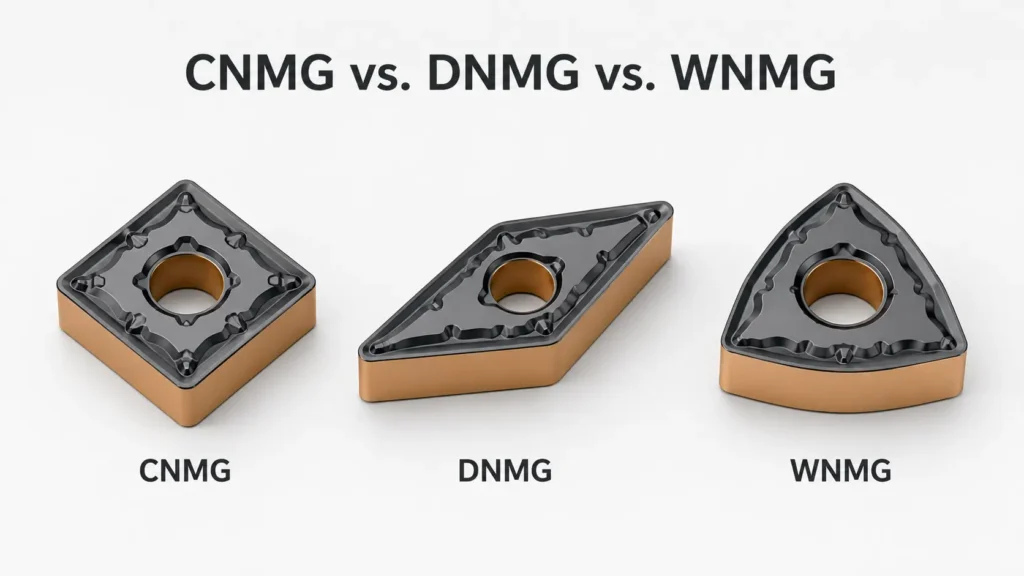

• CNMG: Ромбическая форма с углом 80 градусов. Она прочна и подходит для черновой обработки.
• DNMG: Ромб с углом 55 градусов, более узкий. Подходит для тесных углов, куда CNMG не проходит.
• WNMG: Имеет шесть режущих кромок. Экономична: за ту же цену вы получаете больше кромок.

Острая положительная геометрия часто подходит алюминию, а чугунная зависит от марки, зацепления и стабильности. Выбирайте эффективные передний и задний углы всей системы пластины и державки. Не задавайте универсальные задние углы по одному названию материала.

Алюминий часто образует длинную тягучую стружку, которая наматывается на колесо и царапает его. Нужен стружколом, заворачивающий стружку до разрушения. Но он работает только при правильной подаче. Всегда проверяйте её диапазон по изготовителю.

Выбирайте радиус вершины, балансируя прочность, доступ к профилю, силы и поверхность. Большой радиус увеличивает радиальную силу и риск вибраций в податливой системе. Следуйте рекомендациям пластины и державки, а не одному диапазону радиуса для всех элементов колеса.

Изменённый профиль зачистных пластин улучшает поверхность при подходящей подаче. Результат зависит от геометрии, ориентации, жёсткости и материала. Соблюдайте диапазон поставщика и проверяйте поверхность; никакая подача не гарантирует идеальный результат.

Покрытия — тонкие слои на инструменте, улучшающие его работу.

Подходящие CVD-покрытия дают износостойкость в тяжёлом точении, включая некоторые чугуны. Подбирайте конкретное покрытие и основу под операцию; один метод нанесения или толщина не определяют лучший выбор.

Покрытия PVD может подходить системам для стали или прерывистого резания. Острота, вязкость и износостойкость зависят от покрытия, основы, подготовки и геометрии. Проверяйте аттестованную область, не выводя свойства только из метода нанесения.

Для алюминия рассмотрите полированный твёрдый сплав, PCD или проверенные покрытия по адгезии, износу и поверхности. Сравнивайте полную стоимость годного колеса с восстановлением и простоем. Один месячный объём не доказывает, что PCD всегда дешевле.

Даже с лучшим инструментом бывают проблемы. Вот как их решать.

BUE образуется при налипании и накоплении материала на кромке; объёмное плавление не требуется. Проверяйте скорость, кромку, геометрию, смазку и материал. Меняйте режимы в диапазоне поставщика, а не по универсальной минимальной скорости.

Проверяйте подготовку кромки, вязкость марки, закрепление, зацепление и режимы. При необходимости применяйте проверенную более вязкую марку или корректировку режимов. Подтверждайте изменение; фиксированное процентное снижение скорости не подходит всем операциям.

При тусклой алмазно-проточенной поверхности осмотрите PCD-кромку с увеличением и проверьте загрязнение, биение, вибрации и режимы. Оценивайте по требованиям поверхности и пределам станка; одно значение биения не предсказывает все дефекты.

Если твердосплавные пластины быстро изнашиваются, проверьте сплав, кремний, характер износа, марку и режимы. PCD подходит абразивному алюминию, но это не единственное решение и обещать фиксированное число колёс нельзя.

Проверяйте вылет оправки, жёсткость, зажим, закрепление детали и режимы. Делайте вылет минимальным и следуйте поставщику. У вибрации несколько причин; одна длина оправки не полная диагностика.

Прибыль зависит от эффективности. Вот как экономить.

Назначайте скорость и подачу по марке инструмента, сплаву, операции и ограничениям станка. Пересчитывайте скорость резания в обороты по реальному диаметру, соблюдая пределы колеса и оснастки. Проверяйте стойкость и поверхность; универсальный диапазон не гарантирует ресурса.

Выбирайте сухое резание, минимальную смазку или обильную СОЖ по инструменту, сплаву, операции и станку. Соблюдайте концентрацию поставщика и стабильность подачи, фильтрации и удаления стружки. Больше СОЖ не обязательно усиливает налипание алюминия.

Квалифицированный поставщик может восстановить изношенный PCD. Возможность, остаточный размер, геометрия, число переточек и цена зависят от инструмента и повреждения. Запросите осмотр и предложение, не предполагая фиксированной экономии или числа восстановлений.

Оценивайте износ задней поверхности, лунку, сколы и поверхность по критериям смены. Поворачивайте на рабочую кромку или заменяйте пластину, выясняя ненормальный износ. Лунка имеет несколько причин и сама по себе не доказывает чрезмерную скорость.

Выбор инструмента CNC для колёс требует соответствия марки материалу, а геометрии — форме детали. Приоритетны жёсткость и стружкоотвод. Эти шаги помогают выпускать качественные колёса быстрее и снижать затраты.

Полированный твёрдый сплав и PCD распространены для алюминиевых колёс. Подбирайте марку и геометрию под черновую/чистовую обработку, кремний, прерывания и поверхность. Подтвердите ресурс и стоимость, не считая один материал всегда лучшим.

Не считайте одну пластину пригодной обоим материалам. Алюминию и чугуну часто полезны разные геометрии и марки, хотя некоторые инструменты универсальнее. Соблюдайте рекомендации конкретной марки и проверяйте каждую операцию.

Отверстия создают прерывистость, если рез проходит через них. Проверяйте вязкость, кромку, радиус, жёсткость и режимы. Больший радиус повышает силы, поэтому выбирайте его под установку, не увеличивая автоматически.

Универсального числа колёс на кромку PCD нет. Сплав, кремний, припуск, режимы, геометрия, станок и критерии поверхности влияют на ресурс. Производственными испытаниями и заданным износом определите интервал восстановления.

CNMG — прочный вариант для доступных наружных диаметров и торцов. DNMG или другая геометрия улучшает доступ к тесным профилям. До выбора формы проверьте угол подхода, зазоры, державку и зацепление.
