Формула скорости удаления металла, её значение и способы безопасного повышения MRR
Поиск людей скорость удаления металла когда они пытаются сократить время цикла, сравнить стратегии черновой обработки или понять, почему резка, которая на бумаге казалась эффективной, всё же не сработала на станке. Поэтому статья не может ограничиваться одной формулой. На самом деле проблема для читателя заключается в том, что MRR выглядит как основной показатель, но не раскрывает всей правды о нагрузке на инструмент, вибрации, удалении стружки или предельных возможностях шпинделя.
Именно поэтому при рассмотрении этой темы следует с самого начала обозначить границы: MRR — это показатель результативности, а не самостоятельное правило, определяющее входные данные и скорость обработки. A твердосплавная концевая фреза, фреза со сменными пластинами и торцевая фреза с ПКД-насадками могут демонстрировать впечатляющие показатели MRR, работая при совершенно разных условиях риска. Если в статье не проводится связь между показателем MRR и нагрузкой на режущую кромку, степенью зацепления и стабильностью настройки, она превращается в простое утешение для любителей таблиц, а не в руководство по обработке.
Краткий ответ: MRR способствует повышению производительности, но от того, выдержит ли резец резку, по-прежнему зависят нагрузка на режущую кромку и степень зацепления
Используйте показатель скорости съема металла для сравнения объема материала, удаляемого в ходе обработки с течением времени. Не следует использовать этот показатель в одиночку для оценки работоспособности инструмента. Работоспособность инструмента по-прежнему зависит от толщины стружки, радиального зацепления, осевой глубины резания, жесткости держателя и мощности шпинделя.
Именно поэтому при резании с высоким показателем MRR всё равно могут возникать вибрации, повторное срезание стружки, истирание кромки или поломка инструмента. Показатель MRR отражает интенсивность процесса. Он не говорит о том, насколько сбалансирован этот процесс.
| Метрический или переменный | Подходит для | Опасное недоразумение |
|---|---|---|
| MRR | Сравнение производительности процесса и эффективности черновой обработки | Рассматривать это как прямую замену нагрузки на чип |
| Нагрузка на чип | Обеспечение режущего действия на уровне кромки | Игнорируя общую нагрузку на станок и уделяя внимание исключительно зубцу |
| Радиальное и осевое зацепление | Понимание того, как инструмент действительно взаимодействует с материалом | Предположение о том, что MRR одинаков, означает одинаковую нагрузку на инструмент |
| Мощность и крутящий момент шпинделя | Проверка возможности станка выдержать резку | Стабильная нагрузка на шпиндель гарантирует стабильное качество финишной обработки |
| Стиль траектории инструмента | Регулировка способа подачи заготовки в инструмент | Сравнение продольного фрезерования, адаптивного чернового фрезерования и торцевого фрезерования, как если бы это были одинаковые ситуации |
Что на самом деле означает показатель скорости съема металла
Скорость удаления металла — это объем удаляемого материала за определенный промежуток времени. Точная формула зависит от вида операции, но суть остается той же: ширина реза, умноженная на глубину реза и подачу, выраженная в кубических единицах в минуту.
Благодаря этому показатель MRR очень полезен для сравнения стратегий черновой обработки. Если одна траектория инструмента позволяет удалить больше материала за меньшее время без ущерба для срока службы инструмента или качества финишной обработки, то это более эффективный производственный подход. Показатель MRR также полезен при обсуждении мощности шпинделя, себестоимости детали и эффективности черновой обработки.
Люди попадают в затруднительную ситуацию, полагая, что одинаковый MRR означает одинаковое режущее напряжение. Но это не так.

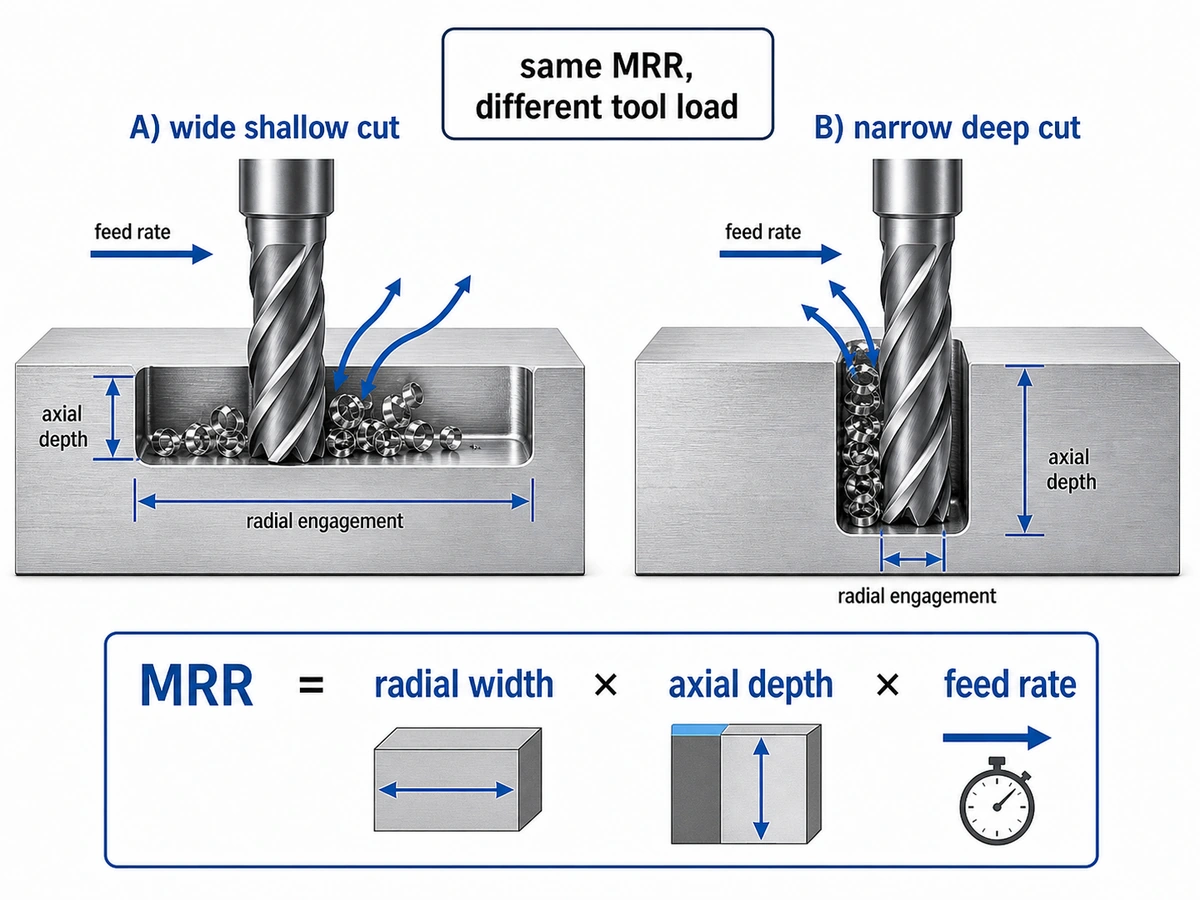

Один и тот же показатель MRR может быть получен из совершенно разных источников
Достичь того же показателя MRR можно как с помощью широкого неглубокого реза, так и с помощью узкого глубокого реза. Этого можно добиться как при продольном фрезеровании, так и при использовании адаптивных траекторий. Этого можно добиться как с помощью большой фрезы со сменными пластинами, так и с помощью меньшей твердосплавной торцевой фрезы. При таких резах нагрузка на инструмент различна.
Именно поэтому две настройки с одинаковым показателем MRR могут вести себя совершенно по-разному. Одна работает плавно, обеспечивает бесперебойную стружку и сохраняет размер. Другая же вибрирует, перерезает стружку и изнашивает инструмент, хотя в таблице указано точно такое же кубическое число.
MRR имеет наибольшее значение, когда процесс уже находится под контролем
Как только резание стабилизируется, показатель MRR становится полезным инструментом оптимизации. До того как резание стабилизируется, MRR часто отвлекает внимание от более важных вопросов. Предприятия, которые слишком рано начинают гоняться за показателем MRR, иногда упускают из виду менее привлекательные вопросы: достаточно ли жесткий держатель? Не слишком ли длинный инструмент? Понятна ли коррекция по утоньшению стружки? Действительно ли станок снимает стружку, или просто трется при высоких оборотах?
Почему показатель «чип-лоад» по-прежнему важен, даже если показатель MRR выглядит отлично
Загрузка стружки — это толщина материала, которую каждый зуб должен снимать за один проход. Именно этот показатель обеспечивает режущее действие кромки, а не простое трение. Если загрузка стружки слишком мала, инструмент может казаться безопасным с точки зрения показателей на дисплее, но при этом перегреваться и оставлять размазанные следы на детали. Если загрузка стружки слишком велика, кромка перегружается и может сколоться или сломаться.
Показатель MRR не заменяет эту логику, поскольку он не дает представления о том, как нагрузка распределяется по отдельным зубьям.
MRR — это вид с точки зрения системы, а нагрузка на чип — вид с точки зрения зубца
Вот как лучше всего представить себе эти отношения:
- MRR интересуется, насколько эффективно работает весь этот процесс.
- Нагрузка на режущую кромку показывает, с какой интенсивностью работает каждая из них.
Станок учитывает оба этих фактора. Шпиндель может заклинить из-за слишком высокого общего значения MRR. Инструмент может выйти из строя из-за неправильной нагрузки на режущую кромку, даже если нагрузка на шпиндель выглядит приемлемой.
Взаимодействие меняет смысл ленты новостей
Резец с небольшим радиальным зацеплением ведет себя иначе, чем при фрезеровании паза. Адаптивные траектории, трохоидальные траектории, спиральные входы и боковое фрезерование — все это влияет на то, как режущая кромка взаимодействует с материалом. Если программист игнорирует этот фактор и ориентируется только на подачу стола, инструмент может оказаться недозаданным или перегруженным с учетом фактического зацепления.
Именно здесь в разговор вступает вопрос об уменьшении толщины стружки. При низком радиальном зацеплении фактическая толщина стружки может оказаться меньше, чем следует из исходных значений подачи. Это часто означает, что подачу можно безопасно увеличить. Однако такая корректировка имеет смысл только в том случае, если остальные параметры настройки являются жесткими, а стружка по-прежнему может беспрепятственно удаляться.
Высокоэффективная обработка сделала MRR более полезным, но не проще
Высокоэффективная обработка способствовала развитию этой дискуссии, поскольку технология HEM целенаправленно изменяет условия резания. Режущий инструмент использует большую осевую глубину и меньшую радиальную ширину, что позволяет постоянно задействовать режущую кромку, не погружая её в материал, как при обработке пазов.
HEM — это управление вовлеченностью, а не просто значительное сокращение расходов
Иногда, услышав выражение "высокая эффективность", люди представляют себе безрассудную скорость. Хорошая HEM — это не безрассудство. Это контролируемый процесс. Траектория инструмента сводит к минимуму радиальное зацепление, поддерживает толщину стружки в заданных пределах и зачастую позволяет выполнять более глубокие ступенчатые прорезы с лучшим удалением стружки.
Именно поэтому при обсуждении вопросов HEM почти всегда заодно рассматриваются показатели MRR и нагрузка на режущий элемент. Дело не в том, чтобы хвастаться показателем MRR. Дело в том, чтобы быстро удалить материал, не допуская выхода радиальной нагрузки и нагрева из-под контроля.
Пределы возможностей станка и держателя по-прежнему определяют верхний предел
Даже самый хороший калькулятор HEM или стратегия CAM не способны превратить гибкую настройку в жесткую. Вылет инструмента, состояние держателя, конус шпинделя, зажим заготовки и мощность станка по-прежнему определяют реальный предел возможностей. Когда HEM работает эффективно, это часто выглядит просто. Если же настройка выполнена некачественно, та же самая стратегия становится источником вибраций.
Именно поэтому успешный пример HEM, приведённый одним программистом, не является универсальным набором значений. Машина, держатель, материал и конкретный режущий инструмент играют слишком большую роль.
MRR по операции: этот показатель зависит от инструмента и траектории инструмента
В наиболее полезных статьях о MRR этот показатель соотносится с конкретной операцией, с которой сталкивается читатель.
Черновая обработка твердосплавной концевой фрезой
Именно при работе с твердосплавной концевой фрезой многие читатели впервые сталкиваются с понятием «MRR» в практическом контексте. При черновой обработке траектория инструмента, количество канавок, вылет и отвод стружки могут кардинально повлиять на результат. Один и тот же номинальный показатель MRR может быть безопасным при использовании короткой и жесткой 3-канальной черновой фрезы, но опасным — при работе с длинновылетной пазовой фрезой.
Именно поэтому адаптивная черновая обработка часто воспринимается как более продуктивная, чем «грубая» прорезание канавок, даже если сухие цифры по объёму одинаковы. Режущая кромка работает более эффективно.

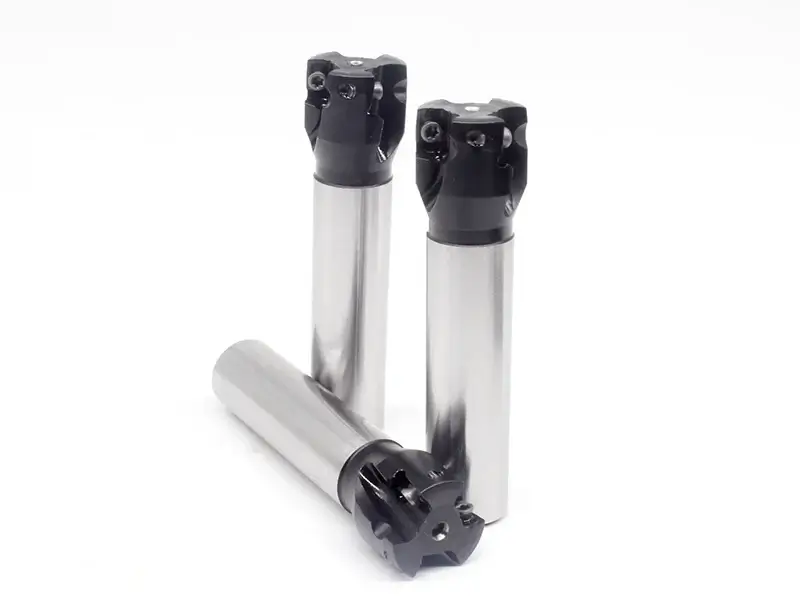

Области применения фрез с сменными режущими пластинами
Фреза со сменными пластинами кардинально меняет ситуацию, поскольку у неё другой диаметр, другое количество пластин и другой способ их закрепления. Плоское и угловое фрезерование часто позволяют достичь более высокой производительности на системном уровне, если станок обладает достаточной мощностью, а геометрия пластин соответствует обрабатываемому материалу.
Однако по-прежнему действует то же правило: общий показатель MRR — это не единственный важный фактор. По-прежнему имеют значение такие параметры, как прочность вставки, количество вставок, радиальная ширина и требования к качеству поверхности.
В точку входа торцевой фрезы с постоянным шагом зубьев
Фреза с ПКД-покрытием уместна в рамках более специализированных обсуждений, касающихся обработки цветных металлов или крупносерийной чистовой/черновой обработки. При правильном подборе материала она может обеспечить высокую производительность и длительный срок службы, однако выбор этой фрезы не следует определять исключительно на основании показателя MRR. Ее использование оправдано только в том случае, если это обосновано характером обрабатываемого материала, требуемым качеством поверхности и экономической эффективностью производства.
Важно то, что категория инструмента определяет, что на практике означает показатель MRR. Производственный торцевой фрезерный резец и небольшой цельный инструмент относятся к разным сферам принятия решений, даже если форма формулы выглядит схожей.
Распространенные способы, которыми магазины неправомерно используют показатель MRR
Большинство ошибок, связанных с MRR, возникают из-за его использования без достаточного контекста.
Использование MRR вместо нагрузки на стружку
Это классическая ошибка. Читатель видит, что показатель MRR отражает "объем выполняемой работы" и полагает, что он может заменить нагрузку на режущую кромку при выборе инструмента. Но это не так. Показатель MRR слишком приблизительный для оценки поведения режущей кромки на уровне отдельного зуба.
Сравнение отсечек, для которых условия срабатывания не совпадают
Паз, легкий радиальный адаптивный проход, проход торцевого фрезерования и спиральный входной проход нельзя сравнивать только потому, что конечный результат по объему выглядит схожим. Нагрузка, действующая на инструмент, слишком различается.
Игнорирование кривых мощности и крутящего момента
Некоторые технологические процессы выглядят неплохо на бумаге, пока не проявляются ограничения, связанные со скоростью вращения шпинделя, падением крутящего момента или мощностью. Станк может быть "быстрым", но при этом слабым именно в той части кривой, где происходит резка.
Рассматривать эффектный видеопереход как универсальный рецепт
Видеоролики, демонстрирующие черновую обработку алюминия с высокой скоростью съема материала, полезны тем, что показывают, на что способны станки. Они становятся опасными, когда читатели копируют значения подачи и скорости, не имея такого же инструмента, такого же держателя, такого же станка, такой же траектории и такой же системы удаления стружки.
Посмотрите этот пример скорости удаления металла в YouTube Shorts
Практический чек-лист: используйте MRR, не давая ему ввести вас в заблуждение
| Прежде чем продвигать MRR, ознакомьтесь с этим | Почему это важно |
|---|---|
| Сначала проверьте нагрузку на чип | Кромка должна резать, а не тереться |
| Проверьте радиальное и осевое зацепление | Сопряжение изменяет фактическую нагрузку на зуб |
| Наблюдение за выводом микросхем | Скомканные фишки портят красивые цифры |
| Ознакомьтесь с характеристиками нагрузки на шпиндель и динамикой мощности | MRR может быстро обогнать машину |
| Проверьте вылет и жесткость держателя | Слабые настройки приводят к сбоям раньше, чем формулы |
| Соотнесите метрику с операцией | Плоское фрезерование, адаптивная черновая обработка и прорезание пазов — это не взаимозаменяемые операции |
Заключение
Скорость съема металла — важный показатель, но он становится по-настоящему полезным только в том случае, если учитывать нагрузку на режущую кромку, степень контакта, жесткость и мощность. Показатель MRR отражает, насколько продуктивным стремится быть процесс. Однако он не дает ответа на вопрос, «удовлетворен» ли режущий инструмент. Ответ на этот вопрос можно получить, проанализировав толщину стружки, поток стружки, траекторию инструмента и поведение при настройке.
Если предприятие хочет эффективно использовать MRR, ему следует рассматривать этот показатель как один из элементов системы принятия решений. Начните со стабильной резки, оцените степень зацепления, учитывайте нагрузку на отдельные зубья, а затем используйте MRR для повышения производительности. Эта логика применима независимо от того, используется ли в процессе твердосплавная торцевая фреза, фреза со сменными пластинами или ПКД-фреза для торцевой обработки в более специализированных производственных задачах.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что такое скорость съема металла при механической обработке?
Это объем удаляемого материала за определенный промежуток времени, который обычно измеряется в кубических единицах в минуту.
Всегда ли более высокий показатель MRR — это лучше?
Нет. Более высокий показатель MRR является предпочтительным только в том случае, если инструмент, зажимное устройство, шпиндель, отвод стружки и качество обработки остаются под контролем.
Может ли показатель MRR заменить нагрузку на режущую кромку при выборе подачи и скорости резания?
Нет. Для оценки режущих характеристик на уровне зубьев по-прежнему необходима нагрузка на режущую кромку.
Почему резка с хорошим показателем MRR всё равно сопровождается вибрацией?
Ведь вибрация зависит от жесткости, зацепления, вылета, траектории инструмента и характера нагрузки на режущую кромку, а не только от общего объема обрабатываемого материала.
Означает ли HEM автоматически более высокий показатель MRR?
Не всегда, но HEM часто способствует увеличению эффективного MRR, поскольку изменяет условия взаимодействия, позволяя инструменту работать более эффективно и предсказуемо.
