Траектории фрезерования в кармане, удаление стружки и способы предотвращения перегрузки в углах
Фрезерование карманов В CAM это кажется простым, поскольку программа может мгновенно заполнить замкнутую границу движением. На станке оператор обычно сталкивается с этим через неприятные симптомы: скопление стружки, вибрация в углах, перегрев, повторная обработка или то, что резец, который нормально работал при черновой обработке открытых поверхностей, начинает выходить из строя внутри кармана. Поэтому статью следует начать с вопросов управления процессом, а не с общего определения того, что такое карман.
Главное здесь — последовательность действий. Стратегия входа, контроль зацепления и отвод стружки — все это имеет значение ещё до того, как кто-то начнёт спорить о скорости подачи. Даже карман, который на экране выглядит простым, может повредить инструмент, если в углах происходит резкое увеличение зацепления или стружке некуда уходить. Именно эту идею статья должна доносить до читателя от начала до конца.
Краткий ответ: лучшая стратегия карманного фрезерования — это та, которая обеспечивает стабильность входа, зацепления и отвода стружки
Сбои при фрезеровании карманов обычно начинаются до того, как инструмент достигнет полной глубины. Неправильный вход, траектория создает перегрузку в углах, либо стружка задерживается достаточно долго, чтобы превратиться в реальную режущую силу. Именно поэтому правильным ответом на этот вопрос не может быть одно универсальное название траектории инструмента. Это целая последовательность действий:
1. выбрать метод резания, при котором инструмент и станок выдержат нагрузку; 2. не допускать резкого увеличения нагрузки на режущую кромку в поворотах; 3. сделать отвод стружки неотъемлемой частью стратегии, а не второстепенным моментом.
| Задача о карманной фрезеровке | Лучший первый ход | Почему |
|---|---|---|
| Упаковка микросхем | Разработать стратегию более экологичной эвакуации | Повторные обрезки часто наносят больше ущерба, чем небольшая погрешность подачи |
| Перегрузка в углу | Сгладить ход работы и снизить локальные всплески активности | Повороты изнашивают инструмент сильнее, чем прямые отрезки |
| Поломка инструмента вблизи входа | Прежде чем изменять каждое значение скорости, пересмотрите метод ввода данных | Процесс может завершиться неудачей ещё до того, как начнётся собственно черновая обработка |
| Нагрев и вибрация внутри глубоких карманов | Рассматривайте карман как задачу обеспечения устойчивости, а не просто как задачу удаления материала | Геометрия кармана кардинально меняет условия резания |
Почему фрезерование карманов сложнее, чем черновая обработка открытых участков
Черновая обработка на открытой поверхности обеспечивает отвод стружки и зачастую позволяет инструменту оставаться в более предсказуемой зоне контакта. При обработке кармана появляются стенки, углы и ограниченные пути отвода стружки. Эти ограничения влияют на условия работы резака.
Этот инструмент может стать заложником собственного успеха
По мере очистки кармана инструмент может образовывать больше стружки, чем удается своевременно удалить с траектории реза. Эта стружка затем становится следующей проблемой. Она подвергается повторной обработке, пачкает пол, царапает стены или вызывает такое повышение температуры, что изменяется звук реза.

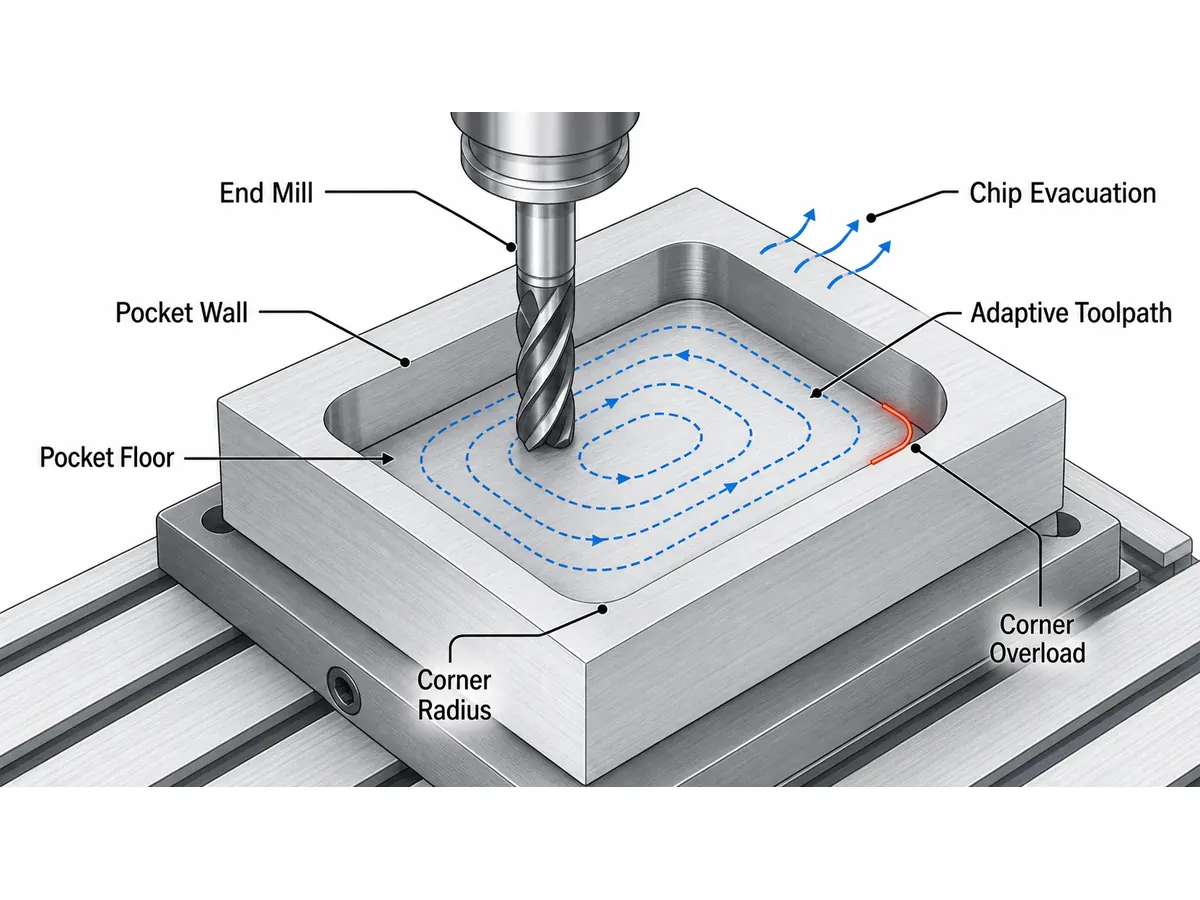

Повороты — это не то же самое, что прямые участки пути
Многие карманы обрабатываются без проблем, пока резец не доходит до угла. Причина заключается в том, что увеличивается эффективная площадь контакта. Даже при одинаковой запрограммированной подаче от инструмента внезапно требуется более интенсивная работа. Это одна из причин, по которой при фрезеровании карманов предпочтительнее использовать более плавные и контролируемые стратегии, а не простые траектории, основанные на грубой силе.
Стратегия входа: с чего часто начинаются проблемы с карманом
Первые секунды монтажа имеют большее значение, чем многие думают.
Спиральный или наклонный вход
Если станок и режущий инструмент позволяют это сделать, спиральное или наклонное входное движение часто облегчает фрезерование карманов, поскольку инструмент входит в заготовку постепенно, а не совершает резкий прямой погруз в твердый материал. Это снижает начальную ударную нагрузку и зачастую сразу же улучшает поведение стружки.
Предварительное сверление, если это позволяет сэкономить инструмент
Предварительное сверление иногда считают лишней работой, но в сложных участках это может оказаться наиболее эффективным этапом процесса. Если инструменту не приходится прокладывать собственное полное входное отверстие, остальная часть пути расчистки начинается в более благоприятных условиях.
Используйте прямой пикинг только в том случае, если настройки действительно это позволяют
Некоторые режущие инструменты и технологии позволяют эффективно выполнять врезную обработку, но на производстве не следует по умолчанию прибегать к ней только потому, что система CAM это допускает.
Стратегия траектории инструмента внутри кармана
Стратегия должна отражать то, как инструмент будет фактически воспринимать материал.
Традиционный клиринг
Простая обработка со смещением или шаговым перемещением может быть эффективна при обработке открытых или неглубоких карманов, если стружка удаляется беспрепятственно, а резец не погружается в сложные углы. Это не обязательно является ошибкой. Просто диапазон допустимых параметров обработки сужается по мере увеличения глубины кармана или усложнения его геометрии.
Адаптивная или трохоидальная логика
Использование карманов адаптивного типа становится целесообразным, когда предприятие стремится обеспечить более стабильное радиальное зацепление. Это часто помогает твердосплавным концевым фрезам выдерживать более глубокие или агрессивные резы, поскольку инструмент не подвергается постоянным ударам при работе на полной ширине угла.
Доработка и локальная очистка
Фрезерование карманов зачастую дает наилучшие результаты, если выполнять его поэтапно: сначала черновая обработка с использованием стабильной стратегии зацепления, а затем повторная обработка для локальной доработки. Попытка выполнить всю работу одной траекторией может принести больше проблем, чем дать преимуществ.
Оборудование и удаление стружки
При карманной фрезеровке выбор инструмента и соблюдение правил удаления стружки напрямую взаимосвязаны.

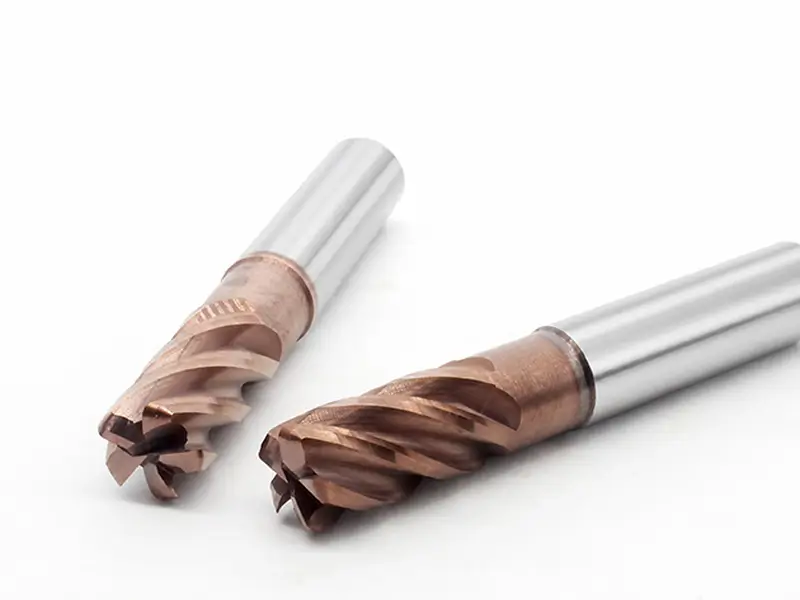

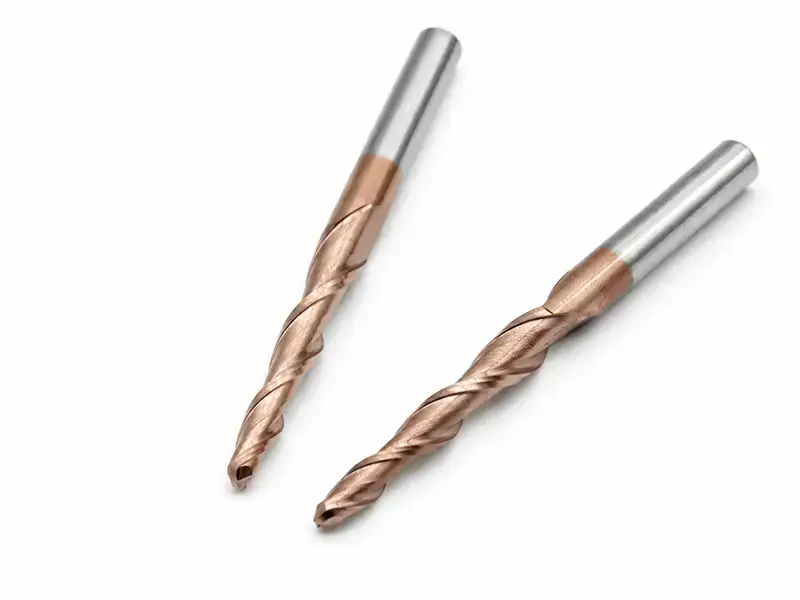

Твердосплавные концевые фрезы в качестве стандартного эталона
Твердосплавные концевые фрезы являются стандартными исходными параметрами, поскольку для обработки карманов требуются жесткость, предсказуемая геометрия и достаточный ресурс резака, чтобы выдерживать многократные смены зацепления. Однако точное количество каналов, шаг резьбы, вылет и покрытие по-прежнему зависят от материала и поведения стружки.
Соблюдение длины инструмента
Большой вылет значительно усложняет фрезерование кармана. Он увеличивает прогиб, способствует возникновению вибраций и приводит к более раннему проявлению проблем при обработке углов. Несмотря на то что для обработки кармана может потребоваться достаточный вылет, при настройке инструмента следует по-прежнему стремиться к максимально короткому вылету.
Удаление стружки является частью траектории инструмента
Воздушный поток, охлаждающая жидкость и последовательность движений — все это влияет на то, удается ли удалить стружку. Даже визуально привлекательная траектория на экране может оказаться неэффективной просто потому, что стружка постоянно циркулирует внутри рабочей камеры.
Распространенные неисправности при карманной фрезеровке
| Неудача | Обычная причина |
|---|---|
| Уличные слухи | Всплески активности и низкая жесткость |
| Царапины на напольном покрытии | Осколки от повторной резки или застрявшие частицы |
| Внезапная поломка инструмента на больших глубинах | Длинный вылет плюс плохая эвакуация |
| Звук сначала звучит нормально, а потом становится резким | Под воздействием высокой температуры и скопления стружки характер резания изменился |
| Полированные стены вместо гладкой отделки | Скребковый или нестабильный заготовки для финишной обработки |
Важный вывод заключается в том, что это симптомы технологического процесса, а не отдельные загадки. Это «кармашек» указывает оператору станка на то, где допущена ошибка в логике взаимодействия или в плане эвакуации.
Практический перечень рекомендаций для более эффективного карманного фрезерования
- Выберите метод регистрации, который позволит снизить количество случаев злоупотребления на раннем этапе.
- Используйте траекторию, которая обеспечивает более стабильное радиальное сцепление при сложных условиях резания.
- Длина резака должна быть как можно меньше.
- Рассматривайте углы как отдельную проблему, а не как обычные отрезки пути.
- С самого начала включите отвод стружки в свою стратегию.
- Разделяйте черновую и чистовую обработку, если за один проход приходится выполнять слишком много операций.
Заключение
Фрезерование карманов приводит к неудаче, когда в процессе карман рассматривается как плоская открытая выемка, к которой стенки добавляются уже после. На самом деле характер работы определяют именно стенки, углы и поведение стружки. Наилучшая стратегия — это та, которая обеспечивает стабильный контакт режущей кромки с заготовкой, обеспечивает отвод стружки и позволяет избежать необходимости выдерживать повторяющиеся пики перегрузки.
Если в цеху мыслить именно в таких категориях, отладка фрезерования карманов становится гораздо проще. Разговор переходит от вопроса "какую подачу попробовать дальше?" к вопросу "что на самом деле требует от инструмента этот карман?". Именно в этот момент начинают сходиться воедино твердосплавные концевые фрезы, более продуманные траектории обработки и более аккуратное фрезерование карманов.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Какая траектория инструмента является оптимальной для карманного фрезерования?
Оптимальная траектория инструмента — это та, которая обеспечивает стабильное соприкосновение и аккуратный отвод стружки для конкретного кармана, материала и станка.
Почему углы карманов дребезжат?
Поскольку при входе в поворот эффективное сцепление увеличивается, это приводит к перегрузке траектории инструмента или настроек, которые на прямых участках казались стабильными.
Всегда ли адаптивное фрезерование лучше подходит для карманов?
Не всегда, но это часто помогает при работе с более сложными участками, поскольку позволяет более стабильно контролировать радиальное зацепление.
Почему на поверхности моего кармана появляются царапины?
Часто это происходит из-за того, что фишки перерезаются, а не выходят из кармана аккуратно.
