Equação de Taylor para a vida útil da ferramenta: Calcule n e C e, em seguida, verifique o resultado

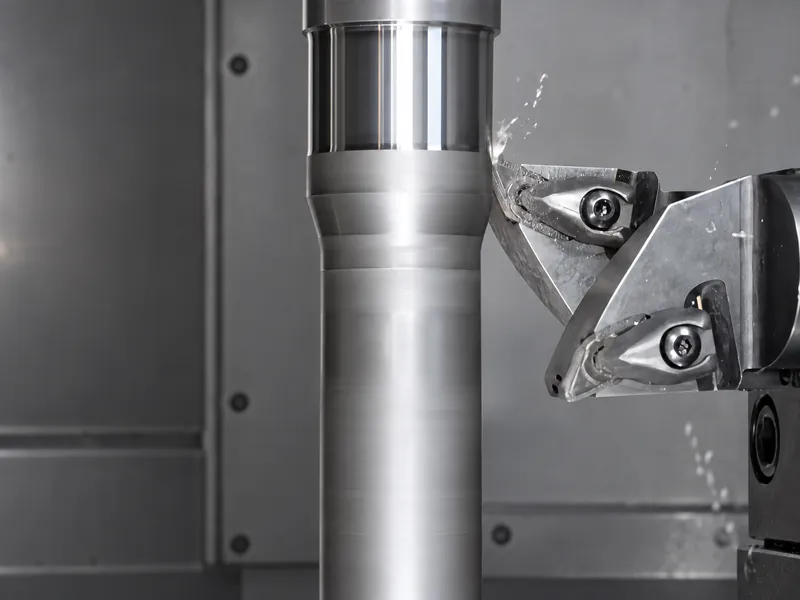

A equação de Taylor para a vida útil da ferramenta, VT^n = C, estima durante quanto tempo uma ferramenta irá cortar a uma determinada velocidade de corte. Para a utilizar, são necessários dados de vida útil em função da velocidade relativos à mesma ferramenta, ao material a trabalhar, à configuração, às condições de corte e ao critério de fim de vida útil. O exemplo prático abaixo mostra como calcular n e C; o guia experimental explica como determinar se a equação que elaborou é fiável.

A sequência prática é simples: definir o que significa «falha», manter as outras variáveis constantes, variar a velocidade de corte, medir a vida útil segundo o mesmo critério, ajustar a relação local e verificar a sua previsão a uma velocidade não utilizada no ajuste. Só então é que o resultado deve ser tido em conta numa decisão de produção relativa ao tempo de ciclo, às trocas de ferramentas, à qualidade e ao custo por peça.

O que significa a equação de vida útil da ferramenta de Taylor

Na relação básica, V é a velocidade de corte, T é a vida útil da ferramenta, n é o expoente relacionado com a inclinação, e C é uma constante ajustada. As variáveis têm de ter unidades declaradas e um processo definido. A equação indica que, para o domínio testado, uma variação na velocidade está associada a uma variação na vida útil. Por si só, não identifica o mecanismo de desgaste, nem substitui uma definição de vida útil da ferramenta.

O formulário de registo torna visível a etapa de ajuste:

log V = log C - n log T

Uma relação linear no espaço log-log constitui, portanto, um primeiro modelo útil. Uma reta ajustada não é prova de que todos os pontos pertençam a um único regime. Uma alteração no comportamento da borda de acumulação, na condição térmica, na interrupção, na fixação da peça ou no estado da ferramenta pode fazer com que a inclinação mude. O modelo é uma descrição do ensaio, não uma autorização para extrapolar indefinidamente. Esta interpretação limitada às condições segue o material didático sobre maquinagem e as evidências analisadas de NPTEL, IIT de Bombaim, e um estudo sobre a vida útil das ferramentas.

Definir a vida útil da ferramenta antes do corte

A vida útil da ferramenta é o tempo de corte decorrido, ou outra medida de produção declarada, até uma condição de fim especificada. O critério de fim de vida faz parte da experiência. Se um ponto terminar num limite visível de desgaste do flanco e outro terminar após uma falha no acabamento ou na tolerância, os respetivos valores de vida útil não descrevem a mesma variável dependente.

Escolha um critério de fim de vida

Escolha um critério que a oficina possa observar de forma consistente e que seja relevante para a operação. Dependendo do processo, pode tratar-se de um limite de desgaste medido, desgaste em cratera, perda de acabamento superficial, perda de tolerância dimensional, um limiar de força ou vibração, ou uma condição de quebra controlada. Os trabalhos de investigação podem monitorizar mais do que um sinal, mas o valor da vida útil estimada continua a necessitar de uma regra definida.

Defina a regra antes do primeiro corte. Inclua o método de medição, o intervalo de amostragem e o que acontece se uma ferramenta falhar de forma catastrófica antes de atingir a observação planeada. A mesma regra deve ser aplicada a cada velocidade. Caso contrário, a inclinação estimada poderá refletir uma alteração na prática de inspeção, em vez de uma alteração na velocidade de corte.

Registar as condições que tornam a vida comparável

O registo do ensaio deve permitir que outro engenheiro determine se dois pontos pertencem à mesma experiência. Os campos seguintes são mais úteis do que um simples número de série:

Realizar o ensaio com velocidade de corte controlada

Recorra primeiro a um modelo baseado apenas na velocidade quando se tratar de determinar se a relação básica de Taylor é útil para a operação.

1. Escolha o que quer medir. Decida se a resposta se refere a minutos de corte, peças por borda, comprimento de corte ou outra medida de produção. Defina o critério de fim de vida útil e as verificações de qualidade antes do corte.
2. Registe as condições do teste. Registe o material de trabalho e o seu estado, a identificação e a geometria da ferramenta, a máquina e a configuração, o avanço, o engate, a profundidade, o líquido de arrefecimento, o método de medição e qualquer interrupção ou padrão do percurso da ferramenta.
3. Selecione níveis de velocidade limitados. Escolha níveis que testem o intervalo de funcionamento que lhe interessa. Não escolha um ponto extremo apenas para criar uma inclinação acentuada e não presuma que a reta ajustada seja válida fora do intervalo testado.
4. Mude primeiro a velocidade. Mantenha os outros fatores declarados constantes. Se o avanço, a profundidade, o líquido de arrefecimento, a preparação da aresta ou o percurso da ferramenta variarem em função da velocidade, classifique o trabalho como uma experiência diferente, em vez de combinar os dados.
5. Meça com a mesma régua. Registe a vida útil e o motivo real pelo qual a ferramenta deixou de funcionar. Registe quebras, acabamento, tolerância, vibração, comportamento das limalhas e outras anomalias como observações, e não como substitutos dos critérios definidos.
6. Repita sempre que a decisão assim o justificar. A replicação ajuda a distinguir a dispersão normal de um efeito de velocidade. É especialmente importante quando uma troca de ferramenta, um evento de rejeição ou um risco de qualidade que afete o cliente acarreta custos elevados.

Dois pontos de «speed-life» permitem determinar algebricamente uma reta, mas isso constitui um mínimo educativo, não uma validação industrial. Um maior número de pontos ajuda a revelar a dispersão, a curvatura e uma suposição errada.

Ajustar a equação e testar os seus limites

Para cada ponto válido, transforme a velocidade e a duração medidas em valores logarítmicos e faça o ajuste log V contra log T. Neste modelo, a inclinação estimada é -n e a reta de interceção é log C. Guarde os valores brutos ao lado dos valores transformados. Vai precisar desses valores para verificar pontos anormais ou repetir o cálculo.

Não se limite a verificar apenas o coeficiente de determinação. Analise os resíduos, os pontos repetidos, a distribuição das falhas e se a linha apresenta uma curvatura numa determinada parte da gama de velocidades. Verifique se o mesmo modo de desgaste, método de medição e envolvimento do processo foram aplicados em todo o processo. Se um ponto se desviar devido a um mecanismo diferente, assinale-o e investigue-o antes de o forçar a encaixar no ajuste.

Exemplo prático: calcular n, C e a vida útil prevista da ferramenta

Exemplo didático de maquinagem da Purdue fornece dois pontos de velocidade máxima para a torção, com o avanço fixado em 0,025 polegadas/rotação, profundidade de corte em 0,015 polegadas, diâmetro da peça 2 polegadas, e comprimento de corte 10 polegadas:

Trata-se de dados de problemas didáticos, não de configurações recomendadas nem de resultados de testes SCT. O problema não identifica o tipo de ferramenta, o material de trabalho nem o limite de desgaste necessários para transpor o resultado para uma operação na oficina.

1. Resolva em função de n. Ambos os pontos têm em comum o mesmo C, portanto:

350 × 60^n = 500 × 10^n

n = ln(500/350) / ln(60/10) ≈ 0,199064

2. Determina o valor de C. Substitua qualquer um dos pontos, mantendo o valor não arredondado de n:

C = 350 × 60^n ≈ 790,741

Utilização V em pés/min e T em minutos com esta constante. Ao alterar a unidade de velocidade, altera-se o valor numérico de C. A solução de origem arredonda n para 0,2 antes de calcular C; os valores aqui apresentados mantêm a precisão até à exibição final.

3. Prever a duração de vida a uma velocidade intermédia. Escolha 425 pés/min apenas para ilustrar uma previsão dentro do intervalo de dois pontos:

T = (C/V)^(1/n) = (790,740678…/425)^(1/0,199064076…) ≈ 22,62 min

Trata-se de uma estimativa calculada, não de um resultado observado. Num ensaio real, um corte separado a essa velocidade teria de atingir o mesmo critério de fim de vida útil nas mesmas condições. Compare a vida útil e a qualidade medidas com a previsão e repita o processo, conforme necessário, para avaliar a dispersão. Por definição, uma reta de dois pontos passa por ambos os pontos de entrada; isso, por si só, não é suficiente para a validar.

Esteja atento a mudanças de regime e a pressupostos errados

Uma única linha de Taylor torna-se questionável quando o regime de funcionamento muda. Os sinais de alerta incluem o aparecimento ou desaparecimento de uma aresta acumulada, uma alteração térmica ou de lubrificação, corte intermitente, vibração, fratura súbita, uma nova forma de limalha ou um sinal de monitorização que já não segue o padrão anterior. Estes sinais não indicam automaticamente qual o modelo correto. Indicarem-lhe que deve deixar de tratar os pontos como um conjunto homogéneo.

Utilize a relação ajustada apenas na região em que as observações a corroboram. Valide com uma velocidade que não tenha sido utilizada para calcular a reta e, em seguida, compare a vida útil prevista e a observada, aplicando a mesma regra de fim de vida útil. Se a validação falhar, restrinja o domínio, divida os regimes, adicione dados controlados ou deixe de utilizar o modelo para essa decisão.

Alargue o modelo apenas quando o projeto o permitir

Se for necessário analisar também o avanço e a profundidade, pode-se escrever uma forma modificada da seguinte forma: V_c T^n f^m d^k = C, com as variáveis e unidades declaradas. Trata-se de uma extensão empírica. Requer um plano experimental que altere e estime esses fatores, e não um ensaio de velocidade de base ao qual sejam adicionados símbolos adicionais posteriormente.

Ajuste os expoentes adicionais a partir de medições que variem a avanço e a profundidade, no âmbito de uma experiência planeada. Tenha em conta a ferramenta, o material de trabalho, a máquina, o líquido de arrefecimento, a operação e os critérios de desgaste juntamente com os valores ajustados. Os coeficientes provenientes de uma experiência diferente não podem substituir essa validação. As dimensões e o valor numérico de C dependem das variáveis e das unidades; por isso, uma constante copiada sem o seu modelo e sistema de unidades não constitui uma orientação de corte utilizável.

Transforme a vida útil das ferramentas numa decisão de produção

A duração de vida mais longa observada não é, automaticamente, a opção mais económica. Uma velocidade mais elevada pode reduzir o tempo de ciclo, mas aumentar as trocas de ferramentas, as inspeções, o risco de desperdício ou a instabilidade. Uma velocidade mais baixa pode consumir mais tempo de máquina, mas reduzir as interrupções. A decisão deve basear-se numa comparação do resultado global da produção da peça nas condições efetivamente validadas.

No mínimo, indique estas medidas juntamente com a estimativa de vida útil:

• tempo de ciclo e tempo de corte produtivo;
• custo das ferramentas e tempo de troca de ferramentas;
• peças ou comprimento de corte por aresta;
• resultados relativos às dimensões e ao acabamento superficial;
• risco de desperdício, retrabalho e interrupção;
• custo de configuração e carga de trabalho do operador para a quantidade de produção prevista.

Utilize a estimativa validada da vida útil da ferramenta numa decisão económica que tenha também em conta os requisitos de impressão, o estado da máquina, o momento da troca da ferramenta e os resultados de produção medidos. Um gráfico inicial e um ensaio interno têm um valor probatório diferente. A vida útil da ferramenta é uma variável de produção cuja utilidade depende dos resultados em termos de qualidade e custo de toda a operação.

Antes de utilizar o resultado em ambiente de produção

Antes de alterar um plano de produção, certifique-se de que:

1. são identificados a ferramenta, o material de trabalho, a máquina, a configuração, o encaixe, o líquido de arrefecimento e o método de medição;
2. todos os pontos instalados utilizam o mesmo critério de fim de vida útil;
3. as observações em bruto, as anomalias e os pontos repetidos são mantidos;
4. a gama ajustada e quaisquer alterações de regime são documentadas;
5. foi observado um ponto de validação dentro do intervalo;
6. O custo por peça e os resultados em termos de qualidade corroboram a escolha proposta.

Se faltar algum elemento, o resultado pode ainda assim ser útil para planear o próximo ensaio, mas ainda não se trata de um ambiente de produção.

Conclusão

Calcular n e C A partir de dados comparáveis de velocidade-vida útil, verifique depois a previsão em relação a um limite distinto dentro do intervalo ajustado. Se a previsão e os resultados de qualidade se confirmarem, utilize a estimativa em conjunto com o tempo de ciclo, o tempo de troca de ferramenta e o custo por peça. O resultado útil não é uma constante universal; é uma escolha comprovada para a sua operação.
