Двухзубая концевая фреза из PCD со сферическим торцом и положительным углом
Материал заготовки
NЦветные металлы
Характеристики и применение
| Технические данные | |
|---|---|
| Режущий материал | PCD |
| Геометрия | Сферический торец · 2 зуба |
| Осевой угол | Положительный · +3° / +4° |
| Допуск | D h7 · SD h6 |
| Как заказать | Связаться с нами |
| Скачать каталог | Скачать PDF |

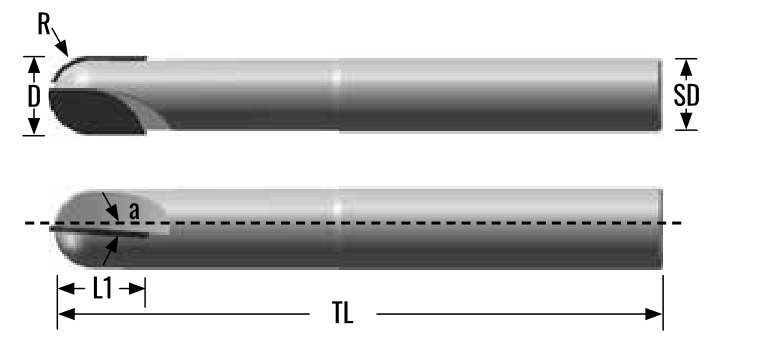

| Чертёж инструмента | Номер заказа | D h7 mm | R mm | L1 mm | TL mm | SD h6 mm | Z Зубья | a Угол |
|---|---|---|---|---|---|---|---|---|
 | M-TPB-S2P-004 | 4 | 2 | 2 | 60 | 6 | 2 | +3° |
| M-TPB-S2P-006 | 6 | 3 | 3 | 60 | 6 | 2 | +3° | |
| M-TPB-S2P-008 | 8 | 4 | 4 | 70 | 8 | 2 | +4° | |
| M-TPB-S2P-010 | 10 | 5 | 5 | 80 | 10 | 2 | +4° | |
| M-TPB-S2P-012 | 12 | 6 | 6 | 80 | 12 | 2 | +4° | |
| M-TPB-S2P-014 | 14 | 7 | 7 | 100 | 14 | 2 | +4° | |
| M-TPB-S2P-015 | 15 | 7.5 | 7.5 | 100 | 16 | 2 | +4° | |
| M-TPB-S2P-016 | 16 | 8 | 8 | 100 | 16 | 2 | +4° | |
| M-TPB-S2P-018 | 18 | 9 | 9 | 100 | 18 | 2 | +4° | |
| M-TPB-S2P-020 ◊ | 20 | 10 | 10 | 110 | 20 | 2 | +4° |
◊ Для отмеченных позиций материалом хвостовика может быть HSS.
