Двухзубая концевая фреза из PCD с длинной режущей частью и нулевым углом, с одной кромкой через центр
Материал заготовки
NЦветные металлы
Характеристики и применение
| Технические данные | |
|---|---|
| Режущий материал | PCD |
| Геометрия | Концевая фреза · 2 зуба |
| Осевой угол | Нулевой |
| Допуск | D h7 · SD h6 |
| Как заказать | Связаться с нами |
| Скачать каталог | Скачать PDF |

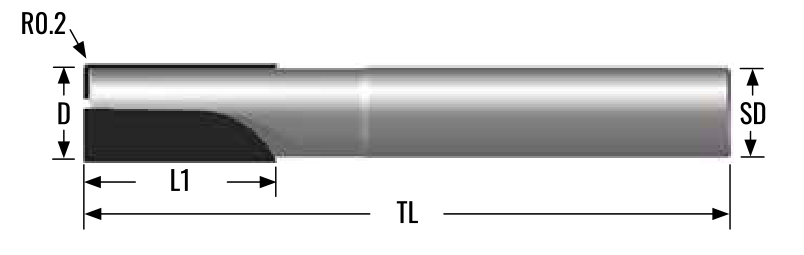

| Чертёж инструмента | Номер заказа | D h7 mm | L1 mm | TL mm | SD h6 mm | Z Зубья |
|---|---|---|---|---|---|---|
 | M-TPE-LO2S-003 | 3 | 12 | 60 | 4 | 2 |
| M-TPE-LO2S-004 | 4 | 12 | 60 | 4 | 2 | |
| M-TPE-LO2S-005 | 5 | 12 | 60 | 6 | 2 | |
| M-TPE-LO2S-006 | 6 | 12 | 60 | 6 | 2 | |
| M-TPE-LO2S-008 | 8 | 12 | 70 | 8 | 2 | |
| M-TPE-LO2S-010 | 10 | 12 | 80 | 10 | 2 | |
| M-TPE-LO2S-012 | 12 | 12 | 80 | 12 | 2 | |
| M-TPE-LO2S-014 | 14 | 12 | 100 | Требует подтверждения | 2 | |
| M-TPE-LO2S-016 | 16 | 12 | 100 | Требует подтверждения | 2 | |
| M-TPE-LO2S-018 | 18 | 12 | 100 | Требует подтверждения | 2 | |
| M-TPE-LO2S-020 ◊ | 20 | 12 | 110 | Требует подтверждения | 2 |
◊ Для отмеченных позиций материалом хвостовика может быть HSS.
Диаметры хвостовиков M-TPE-LO2S-014, -016, -018 и -020 требуют подтверждения: в каталоге D09 указано 100/110 mm.
