Fresado CNC y taladrado CNC: ¿cuál es la diferencia?

El fresado CNC genera formas con una fresa giratoria que sigue una trayectoria programada. El taladrado CNC normalmente crea un agujero cilíndrico haciendo avanzar una broca a lo largo de su eje. Este puede ser vertical, horizontal o inclinado según la orientación de la máquina.

El fresado CNC y el taladrado eliminan material de la pieza, pero cumplen objetivos diferentes.

El fresado CNC utiliza herramientas de corte giratorias y un movimiento relativo controlado entre herramienta y pieza. La programación CAM y un posprocesador específico de la máquina suelen convertir las trayectorias basadas en CAD en instrucciones NC. No todos los cortes de fresado utilizan movimiento simultáneo en los tres ejes.

Esta capacidad multieje permite crear formas complejas como ranuras, curvas, contornos y superficies tridimensionales. El material se elimina gradualmente mediante cortes precisos, lo que permite piezas detalladas con tolerancias estrechas.

Además, las fresadoras también pueden realizar operaciones de corte, grabado y taladrado.

El taladrado CNC normalmente crea un agujero cilíndrico mediante rotación relativa y avance axial de una broca. El diámetro nominal de la herramienta influye en el tamaño del agujero, mientras que la excentricidad, el desgaste, el material y las condiciones de corte afectan al resultado real. La profundidad programada debe considerar la punta y la referencia.

El avance de corte se realiza principalmente a lo largo del eje de la broca. La máquina puede reposicionar u orientar la herramienta entre agujeros; en algunos montajes gira la pieza en lugar de la broca.

Con las herramientas adecuadas, un equipo de taladrado también puede realizar operaciones relacionadas. El roscado con macho, el escariado, el cajeado y el avellanado son operaciones distintas, no tipos de agujeros que pueda producir una broca corriente por sí sola.

1. Agujeros rectos
2. Agujeros con cajeado cilíndrico
3. Agujeros avellanados
4. Agujeros roscados
5. y agujeros escariados.

La diferencia fundamental está en cómo se elimina el material. Las herramientas de fresado giran y avanzan horizontal o verticalmente sobre la superficie para producir la forma deseada. Puede elegir entre fresado en concordancia y en oposición.

El taladrado avanza a lo largo del eje de la herramienta, que no tiene por qué ser vertical. Suele ser eficaz para agujeros que coinciden con un diámetro de broca disponible. Pueden requerirse operaciones adicionales para cumplir la forma, la tolerancia o el acabado especificados.

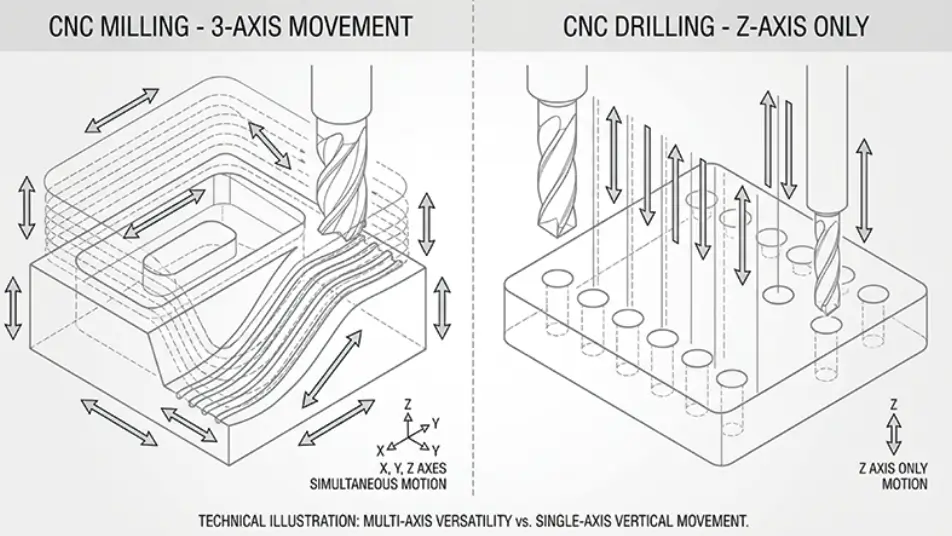

Las fresadoras permiten movimientos relativos controlados a lo largo de los ejes disponibles. El movimiento multieje simultáneo es útil para contornos complejos, pero muchas operaciones utilizan trayectorias más sencillas.

El taladrado utiliza avance axial de corte, mientras que los ejes de posicionamiento CNC sitúan u orientan los agujeros sucesivos. El desplazamiento de la máquina no está limitado universalmente al eje Z.

El montaje de fresado requiere sujeción adecuada, alcance de herramienta, control de excentricidad y alineación con la referencia de la pieza. La rigidez y la accesibilidad deben corresponder a las trayectorias seleccionadas.

El montaje de taladrado requiere posicionamiento preciso, apoyo y condiciones de entrada adecuados, y evacuación eficaz de virutas. Verifique la longitud de la herramienta, el margen para la punta y la refrigeración para la profundidad requerida.

La tolerancia de fresado depende de la geometría, el estado de la máquina, las herramientas, el material, la temperatura y la inspección. La cifra original de ±0.01 mm no es una garantía universal; confirme la capacidad para la característica especificada.

La precisión del taladrado también depende de la herramienta y la aplicación. El intervalo original de ±0.05 a ±0.1 mm no es una regla universal ni demuestra que el taladrado sea siempre menos preciso. Pueden ser necesarios escariado, mandrinado u otros acabados para cumplir la especificación del agujero.

La fresadora puede mecanizar una amplia gama de materiales, incluidos acero, aluminio, aleaciones de titanio, latón, cobre e Inconel. El proceso también sirve para plásticos como ABS, nailon, PEEK y policarbonato, además de composites, madera e incluso cerámicas técnicas.

Las herramientas adecuadas permiten taladrar agujeros en aceros, aleaciones de titanio, metales no ferrosos, plásticos y otros materiales. Los materiales templados requieren herramientas adecuadas para su dureza y aplicación. La dificultad no puede predecirse con una simple distinción entre blando y duro.

El acabado fresado depende de la geometría de la fresa, la excentricidad, la trayectoria, el avance, el material y la rigidez. La cifra original de 1.6 micrómetros no es un mínimo garantizado ni un resultado universal; confirme el parámetro de rugosidad y el método de inspección especificados.

El acabado del agujero taladrado depende de la geometría y el desgaste de la herramienta, el control de virutas, la refrigeración y el material. El valor original Ra de 3.48 micrómetros no indica condiciones de ensayo y no debe tratarse como referencia general de taladrado.

En el sector aeroespacial, el fresado produce álabes de turbina y piezas de motor y estructura con tolerancias precisas. La automoción lo utiliza para bloques de motor, carcasas y componentes de transmisión. El sector médico lo emplea en instrumentos quirúrgicos e implantes. También sirve para prototipos en diversos sectores y para fabricar moldes y matrices para la producción.

En electrónica, el taladrado crea agujeros para montar componentes en placas de circuito. La automoción y el sector aeroespacial lo utilizan para agujeros de fijación en conjuntos y estructuras aeronáuticas. Los talleres de fabricación metálica taladran agujeros para tornillos, remaches y conductos de fluidos. El proceso también permite agujeros profundos cuando otros métodos tienen acceso limitado.

El fresado suele ser costoso por su complejidad, las herramientas especializadas y los tiempos de mecanizado más largos. El material, la precisión y el número de características influyen en el coste final. Aun así, puede compensar para piezas complejas que de otro modo exigirían muchos procesos separados.

El taladrado puede ser económico para agujeros repetidos, pero la profundidad, el material, la calidad requerida, el acabado y la vida de la herramienta influyen en el coste y el plazo. No siempre ofrece el menor coste ni el plazo más corto.

Elija fresado para formas y trayectorias adecuadas al diseño. Una tolerancia como ±0.02 mm no determina por sí sola el proceso; los materiales duros o el volumen de producción no convierten automáticamente al fresado en la opción correcta.

Elija taladrado cuando sus capacidades se ajusten al diámetro, la profundidad, el material, la tolerancia, el acabado y la producción requeridos. Evalúe los acabados y la inspección posteriores como parte del proceso.

Muchos proyectos se benefician de combinar ambos procesos: fresar las formas complejas y después taladrar los agujeros. Esta combinación puede aprovechar sus ventajas y reducir tiempo y coste totales.

Fresado y taladrado cumplen funciones distintas en mecanizado CNC. El fresado produce formas complejas con precisión; el taladrado CNC permite crear agujeros de forma rápida y económica. Ajuste los requisitos a las ventajas de cada proceso: complejidad y precisión favorecen fresado, mientras que simplicidad y rapidez favorecen taladrado.

El fresado utiliza una fresa giratoria con avance relativo programado para producir diversas formas. El taladrado normalmente crea agujeros cilíndricos por avance axial; su orientación y capacidad de posicionamiento dependen de la máquina.

El fresado CNC requiere equipos costosos y tiempos de preparación más largos. Las máquinas necesitan operarios cualificados y consumen más energía que las operaciones sencillas de taladrado.

Sí, puede taladrar con una fresadora CNC. Una fresadora CNC permite taladrar, cortar y grabar, a menudo en una sola sujeción.

Sí, una fresadora se utiliza habitualmente para taladrar y puede programarse para operaciones precisas. Una fresadora CNC permite tanto formas complejas como agujeros sencillos.
