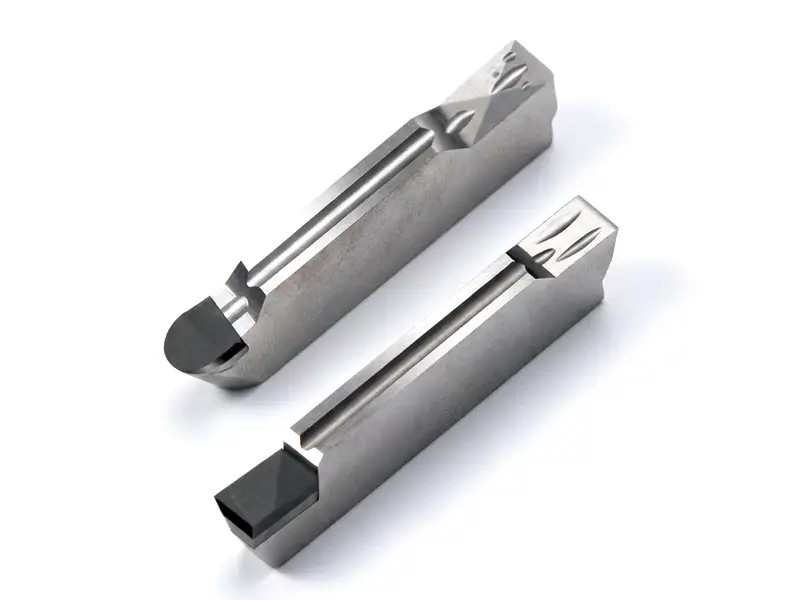

Plaquettes de rainurage CBN
L’usinage de gorges d’étanchéité ou de rainures de circlips sur des arbres en acier trempé nécessitait auparavant des opérations de rectification lentes et coûteuses. Les outils en carbure standard s'usent tout simplement trop vite ou s'ébréchent instantanément.
Les plaquettes de rainurage CBN Sundi changent la donne. Conçues avec une extrême « dureté à chaud », nos nuances CBN conservent l'intégrité de leur arête de coupe même lors du rainurage de matériaux supérieurs à 50 HRC. Faites l'expérience de la vitesse du tournage avec la précision de la rectification — réduisant considérablement votre coût par pièce.
Solutions polyvalentes de rainurage dur
Sundi propose des solutions de rainurage CBN pour diverses caractéristiques difficiles à usiner.
Rainurage extérieur : Plaquettes rigides pour l'usinage de gorges de circlips et de rainures de lubrification sur des arbres trempés.
Rainurage intérieur : Solutions pour tailler des gorges de dégagement internes dans des bagues de roulement trempées.
Rainurage frontal : Géométrie spécialisée pour tailler des gorges d'étanchéité sur la face d'engrenages trempés.
Rainurage de profil : Formes rectifiées sur mesure pour poulies à courroie trapézoïdale et formes spécifiques de dégagement de filetage.
Matériaux idéaux pour le rainurage CBN
Les plaquettes de rainurage CBN Sundi sont strictement destinées aux matériaux ferreux générant une forte chaleur de coupe.
Engrenages trempés : Usinage de gorges de circlips sur des arbres d'engrenages cémentés (HRC 58-62).
Bagues de roulement : Taillage de rainures de lubrification ou de pistes de joints d'étanchéité dans l'acier à roulement (52100).
Joints homocinétiques (CV Joints) : Rainurage de composants de transmission automobile trempés.
Poulies en fonte : Rainurage à grande vitesse de profils de courroies trapézoïdales dans la fonte grise.
- Haute résistance à l'usure
- Réduire le temps machine
- Des performances stables
- Facile à utiliser
Pourquoi choisir le CBN Sundi pour le rainurage ?
Le rainurage de matériaux trempés génère une chaleur intense concentrée dans une petite zone. Le CBN Sundi est chimiquement inerte aux matériaux ferreux et excelle dans ces zones à haute température.
-
1. Largeurs de gorge constantes
Dans la production de masse de gorges de circlips, le maintien de la tolérance de largeur de gorge est critique. Les arêtes en carbure s'usent rapidement, ce qui rétrécit la rainure. Le CBN Sundi résiste à l'usure abrasive, conservant la largeur de gorge correcte pour des centaines de pièces sans réglage.
-
2. Remplacer les opérations de rectification
Traditionnellement, les pièces étaient traitées thermiquement puis rectifiées. Avec le CBN Sundi, vous pouvez usiner la gorge après le traitement thermique (tournage dur). Cela élimine le goulot d'étranglement logistique lié au déplacement des pièces vers une rectifieuse, rationalisant ainsi votre ligne de production.
-
3. Excellent état de surface
Nos plaquettes CBN utilisent des arêtes rectifiées avec précision qui produisent une finition miroir sans bavure sur les parois et le fond de la gorge. Ceci est essentiel pour les surfaces d'étanchéité des joints toriques, où toute rayure pourrait provoquer une fuite.
Optimisez votre production de pièces dures
Ne laissez pas le rainurage devenir le goulot d'étranglement de votre processus de tournage dur. Passez aux plaquettes de rainurage CBN Sundi pour la précision, la vitesse et la durabilité.
FAQ
Questions et réponses les plus fréquentes
R : Ce n'est pas recommandé. Le CBN fonctionne mieux lorsqu'il génère de la chaleur pour ramollir la matière dans la zone de cisaillement. Sur les aciers doux et collants (inférieurs à 45 HRC), le CBN a tendance à avoir une faible durée de vie en raison de l'usure chimique et de la formation d'arêtes rapportées. Pour l'acier doux, utilisez du Cermet ou du carbure.
R : Le rainurage CBN est beaucoup plus rapide. Une meule de rectification nécessite un dressage et des vitesses d'avance lentes. Une plaquette CBN Sundi peut tailler la profondeur totale de la gorge en quelques secondes. Bien que la rectification offre une cylindricité légèrement meilleure pour les pièces d'ultra-précision, le CBN répond aux exigences de la plupart des gorges d'étanchéité automobiles et industrielles pour une fraction du coût.
R : Cela dépend de la coupe. Pour le rainurage continu, l'usinage à sec est préférable pour éviter les chocs thermiques. Cependant, pour le rainurage profond où l'évacuation des copeaux est un problème, un arrosage haute pression peut être utilisé, à condition qu'il soit appliqué en continu et directement dans la zone de coupe.
