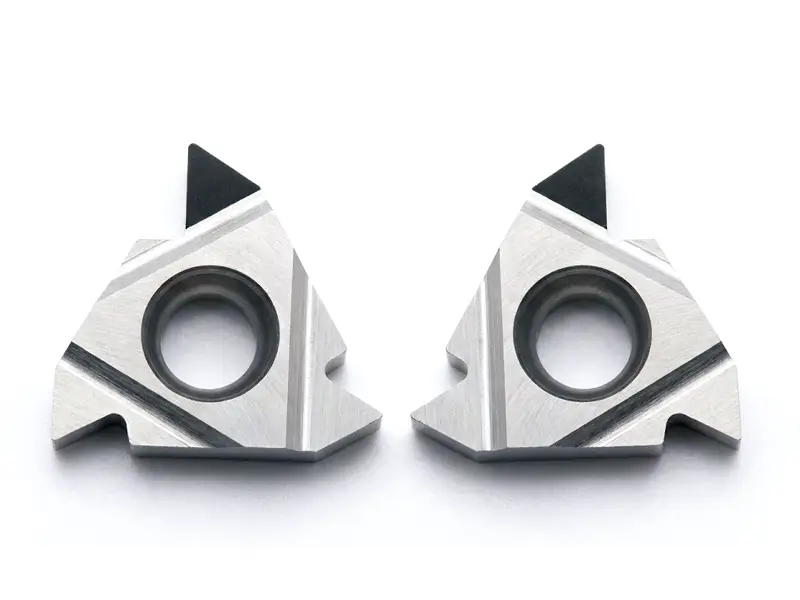

Plaquettes de filetage CBN
Réaliser des filetages dans l’acier trempé exigeait autrefois une rectification lente et coûteuse. Les plaquettes en carbure standard ne peuvent pas maintenir le profil du filet dans les matériaux dépassant HRC 50.
Les plaquettes de filetage CBN Sundi permettent de réaliser le « filetage dur » sur votre tour CNC standard. En réalisant le filetage après le traitement thermique, vous éliminez la déformation des filets et évitez entièrement le goulot d’étranglement de la rectification. Profitez d’une productivité supérieure avec des profils de qualité comparable à celle de la rectification.
Solutions polyvalentes de filetage dur
Sundi propose des plaquettes de filetage CBN pour les principales normes internationales, adaptées aux filetages extérieurs et intérieurs.
Filetage métrique ISO (M) : Filetages standard à 60° pour composants automobiles et de machines générales.
Filetages unifiés (UN / UNJ) : Solutions pour fixations et raccords durcis destinés à l’aérospatiale.
Whitworth (BSW / BSP) : Profils pour raccords de tuyauterie et connexions hydrauliques.
API / Trapézoïdal : Profils sur mesure pour le pétrole et le gaz ou les vis de commande de mouvement en matériaux durcis.
Applications idéales
Les plaquettes de filetage CBN Sundi sont essentielles aux secteurs produisant des composants à haute résistance soumis à une forte usure.
Vis à billes et vis de translation : Tournage dur des pistes de filetage dans les arbres trempés par induction.
Arbres de transmission automobile : Usinage de filetages sur les arbres d’entrée et de sortie traités thermiquement.
Composants hydrauliques : Filetage de corps de vanne en fonte ou de raccords trempés.
Fixations aérospatiales : Filetage d’alliages à haute résistance, par exemple Inconel 718 avec des nuances CBN spécifiques.
- Haute résistance à l’usure
- Temps d’usinage réduit
- Performances stables
- Facile à utiliser
Pourquoi choisir le CBN Sundi pour le filetage ?
Le filetage est une opération exigeante dans laquelle la pointe de coupe est entièrement engagée. Le CBN Sundi fournit la dureté à chaud extrême nécessaire pour maintenir le profil du filet sans déformation plastique.
1. Diamètre sur flancs constant
En filetage dur, l’usure rapide de la face de dépouille entraîne des diamètres sur flancs trop grands, hors tolérance. Les nuances CBN Sundi résistent à l’usure abrasive et maintiennent les dimensions des filets sur des séries nettement plus longues que les outils en céramique ou en carbure.
2. Suppression de la rectification secondaire
Avec le CBN Sundi, vous pouvez réaliser le filetage fini dans le même montage que le tournage dur. Cela réduit les manipulations, raccourcit les délais et diminue nettement le coût par pièce par rapport à une rectification sous-traitée.
3. Profils nets et sans bavures
Les plaquettes CBN Sundi possèdent des arêtes rectifiées avec précision qui coupent proprement la matrice durcie. Elles produisent des filetages de qualité à flancs lisses et sans bavures, supprimant souvent l’ébavurage ou le polissage ultérieur.
Repensez votre processus de filetage
Pourquoi rectifier quand on peut tourner ? Profitez de la vitesse et de l’efficacité des plaquettes de filetage CBN Sundi pour produire vos pièces trempées.
Questions fréquentes
Questions fréquentes et réponses
Q : Peut-on utiliser des plaquettes de filetage CBN sur l’acier doux non trempé ?
R : Non. Le CBN dépend de la chaleur générée lors de la coupe des matériaux durcis pour fonctionner correctement. Dans l’acier doux, l’interaction chimique provoque une usure rapide en cratère et un mauvais état de surface. Pour les matériaux doux, utilisez les plaquettes de filetage en carbure Sundi.
Q : Combien de passes faut-il pour le filetage dur ?
R : Le filetage dur exige généralement plus de passes à plus faible profondeur que le filetage de matériaux doux. Cela réduit la charge sur la pointe CBN et évite la rupture.
Q : Un liquide de refroidissement est-il recommandé pour le filetage dur ?
R : Pour la plupart des applications sur acier trempé, la méthode privilégiée est : usinage à sec pour éviter les chocs thermiques. Toutefois, pour fileter la fonte ou lorsque l’évacuation des copeaux est critique, notamment en filetage intérieur, le brouillard d’huile ou le soufflage d’air sont très efficaces.
