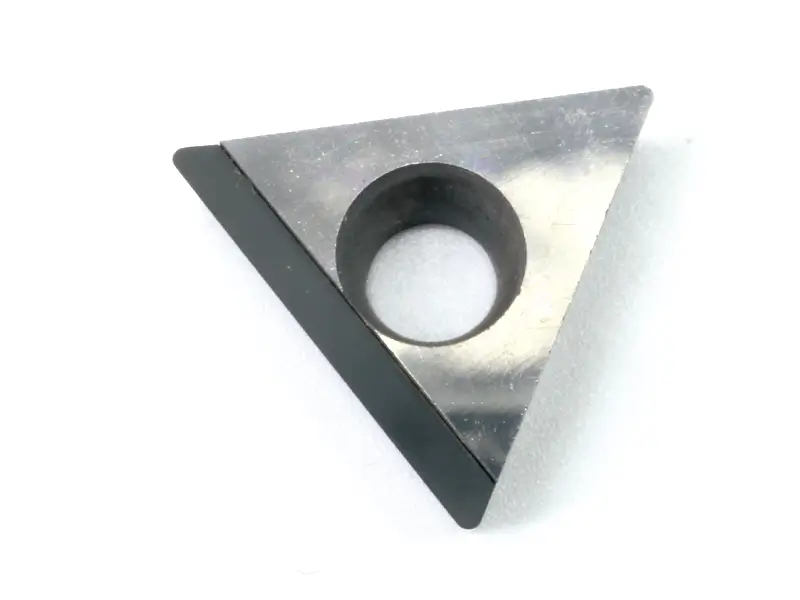

Plaquettes de tournage PCD à arête intégrale
Les plaquettes PCD standard ne possèdent qu’une petite pointe diamant, limitant la profondeur de passe à quelques millimètres. Pour enlever beaucoup de matière ou réaliser des plongées larges, il faut une arête plus grande.

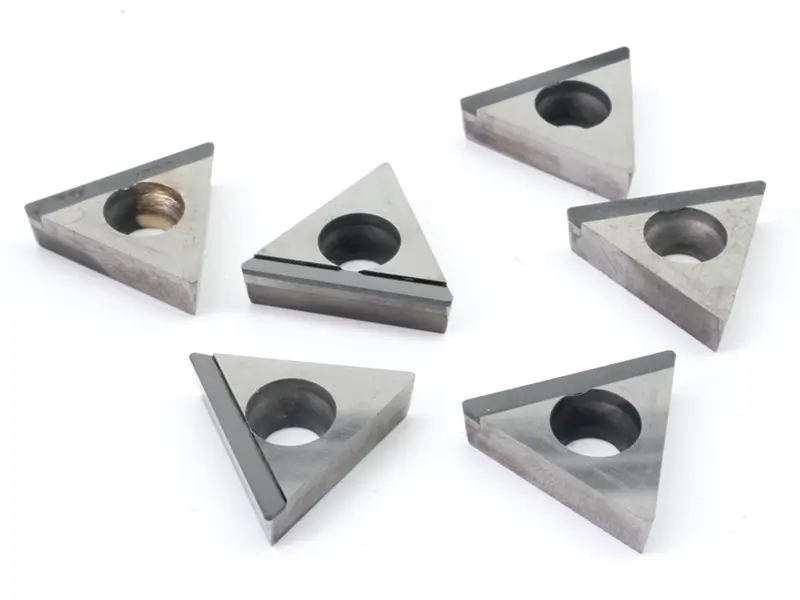

Les plaquettes PCD à arête intégrale Sundi comportent une bande massive de diamant polycristallin brasée sur toute l’arête de coupe (sur toute sa longueur). Cette conception exploite tout le potentiel de votre tour, permettant des passes d’ébauche profondes et une durée de vie que les plaquettes à pointe rapportée standard ne peuvent égaler.
Applications ciblées
Les plaquettes PCD à arête intégrale Sundi sont un atout décisif pour certaines industries à fort volume de production.
Tournage de rouleaux en aluminium : Usinage de grands rouleaux d’impression ou de film nécessitant une coupe longue, continue et sans raccord.
Ébauche lourde de billettes : Réduction rapide du diamètre de grandes barres d’aluminium ou de cuivre.
Chanfreinage large : Réalisation de grands chanfreins en une seule passe, sans paliers.
Tournage de collecteurs : Rasage des collecteurs en cuivre de moteurs électriques, où la régularité de l’arête est essentielle.
- Haute résistance à l’usure
- Temps d’usinage réduit
- Performances stables
- Facile à utiliser
Pourquoi choisir les outils PCD à arête intégrale Sundi ?
La conception à arête intégrale transforme l’usinage de l’aluminium et du cuivre. Elle comble l’écart entre un outil de tournage standard et un outil de forme pour travaux intensifs.
1. Profondeur de passe illimitée (DOC élevée)
Avec une plaquette standard, engager l’outil au-delà de la pointe diamant provoque une rupture catastrophique du carbure. Avec Sundi Full Edge, le diamant couvre tout le flanc, par exemple 11mm ou 16mm. Cela permet des coupes profondes et agressives en une seule passe, avec un enlèvement important de matière sur les billettes ou grandes pièces moulées.
2. Dissipation thermique supérieure
Le diamant est le meilleur conducteur thermique connu. Le volume important de PCD sur toute l’arête évacue la chaleur de la zone de coupe bien plus vite qu’une petite pointe. Les températures de coupe diminuent et la durée de vie augmente considérablement, même sous forte charge.
3. Polyvalence en plongée et profilage
L’arête continue permet des stratégies d’usinage particulières : tournage en plongée avec avance radiale comme un outil à rainurer, ou réalisation de larges chanfreins et profils sans manquer de longueur d’arête diamant.
Spécifications techniques
| Données techniques | |
|---|---|
| Type | Plaquettes indexables PCD ISO |
| Angle | Positif/négatif |
| Nuance de PCD | PCD 850/ PCD 010/PCD 025/PCD302 |
| Tolérance | G/M |
| Matériau de la pièce | Aluminium et alliages d’aluminium Alliages de cuivre, de laiton et de bronze Fibre de carbone Composites de graphite Plastiques renforcés Céramique Bois Composites de fibre de verre Plastiques renforcés de fibres (FRP) carbure de tungstène |
| Forme | Désignation | D1 [mm] | D2 [mm] | S [mm] | R [mm] |
|---|---|---|---|---|---|
 | TCGW090202 | 5.56 | 2.5 | 2.38 | 0.2 |
| TCGW110204 | 6.35 | 2.8 | 2.35 | 0.4 | |
| TCGW16T308 | 9.525 | 4.4 | 3.97 | 0.8 | |
 | CCGW060204 | 6.35 | 2.8 | 2.38 | 0.4 |
| CCGW09T308 | 9.525 | 4.4 | 3.97 | 0.4 | |
| CCGW120412 | 12.7 | 5.5 | 4.76 | 1.2 | |
 | SCGW09T304 | 9.525 | 4.4 | 3.97 | 0.4 |
| SCGW120408 | 12.7 | 5.5 | 4.76 | 0.8 |
Exploitez tout le potentiel du PCD
Ne limitez plus votre productivité avec de petites pointes diamant. Adoptez les plaquettes PCD à arête intégrale Sundi pour un enlèvement intensif de matière et une durée de vie inégalée.
Questions fréquentes
Questions fréquentes et réponses
Q : Quelle est la principale différence entre le PCD à pointe rapportée et à arête intégrale ?
R : Une plaquette à pointe rapportée possède un petit coin diamant soudé, permettant généralement une profondeur de passe de seulement 0.5mm à 1.0mm. Une plaquette Sundi Full Edge porte du diamant sur tout le côté, permettant une profondeur de coupe égale à sa longueur, par exemple 10mm, sans endommager le corps de l’outil.
Q : Ces plaquettes peuvent-elles être réaffûtées ?
R : Oui, tout à fait. C’est un avantage économique majeur. Grâce à la quantité importante de diamant sur l’arête, les plaquettes Sundi Full Edge peuvent souvent être réaffûtées plusieurs fois et retrouver des performances comparables au neuf pour une fraction du prix d’une plaquette neuve.
Q : Conviennent-elles à la finition ou seulement à l’ébauche ?
R : Elles excellent dans les deux cas. Conçue pour une forte capacité de coupe, l’arête diamant continue et affûtée produit aussi d’excellents états de surface. De nombreux clients les utilisent pour des passes de finition de type Wiper sur de longs arbres.
