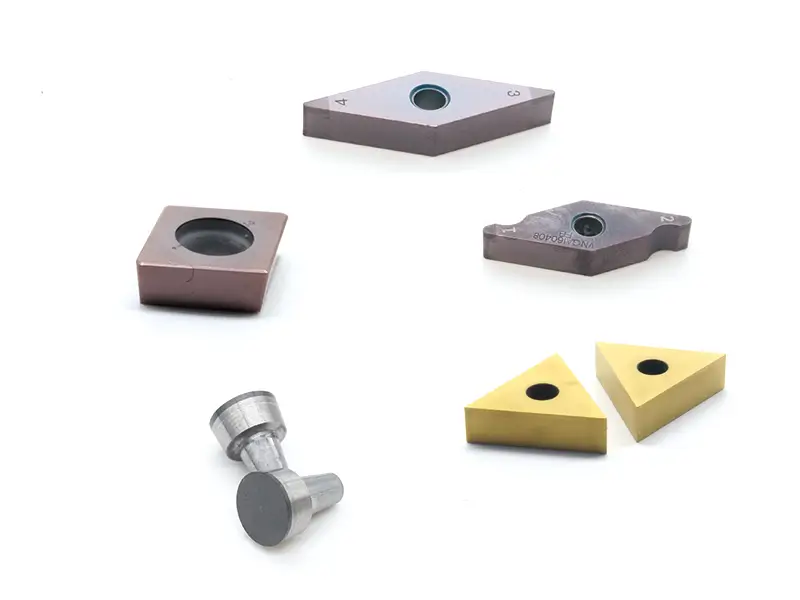

Plaquettes de tournage CBN sur mesure
Les plaquettes CBN standard sont conçues pour des applications générales, mais les matériaux difficiles exigent des solutions spécialisées.
Les plaquettes CBN sur mesure Sundi sont conçues pour optimiser votre processus spécifique de tournage dur. Que vous ayez besoin d’un profil complexe pour remplacer une opération de rectification, ou d’une nuance CBN revêtue avancée pour résister à une chaleur extrême en usinage à sec, notre équipe d’ingénierie transforme vos défis en une solution performante.
Nos capacités de personnalisation
Nous sommes spécialisés dans les solutions hors standard en CBN pour les secteurs automobile, éolien et des équipements lourds.
Outils de profilage et de forme : Plaquettes CBN rectifiées selon la forme inverse de votre arbre trempé ou de votre chemin de roulement.
Outils combinés : Plaquettes réalisant simultanément le tournage et le chanfreinage arrière afin de réduire le temps de cycle.
CBN massif pour usinage intensif : Plaquettes CBN massives de grandes dimensions, réalisées sur mesure pour l’ébauche de cylindres en fonte ou de pompes à boues.
Géométries Wiper : Géométries Wiper sur mesure pour doubler votre avance tout en conservant une finition miroir.
Du concept à la pièce dure : notre processus
Nous suivons un protocole rigoureux afin que votre outil CBN sur mesure soit performant dès sa première utilisation.
Analyse de l’application : Nous analysons le matériau de votre pièce (par ex. D2, 8620, acier à roulements), sa dureté (HRC) et les conditions d’usinage (coupe continue ou interrompue).
Conception de l’outil : Les ingénieurs Sundi calculent la géométrie de coupe et la préparation d’arête optimales pour éviter l’usure en cratère et la rupture.
Fabrication de précision : Grâce à des technologies avancées de laser et de rectification, nous façonnons l’ébauche CBN avec une précision de l’ordre du micron.
Contrôle : Vérification à 100% de la précision du profil et de l’intégrité des arêtes avant expédition.
- Haute résistance à l’usure
- Temps d’usinage réduit
- Performances stables
- Facile à utiliser
Pourquoi choisir le CBN sur mesure Sundi ?
En tournage dur, la rigidité et la préparation d’arête sont essentielles. Nous personnalisons chaque aspect de l’outil pour résister aux forces extrêmes de l’usinage des matériaux trempés.
1. La stratégie de remplacement de la rectification
Pourquoi rectifier si vous pouvez tourner ? Nous concevons des outils de forme CBN sur mesure qui usinent des contours complexes, des chanfreins et des rayons en une seule passe. Vous pouvez ainsi obtenir sur votre tour des tolérances et des états de surface comparables à la rectification (Ra 0.4), en supprimant les réglages de rectification coûteux et longs.
2. Technologie avancée de CBN revêtu
Nous ne proposons pas uniquement du CBN non revêtu. Nos options de CBN revêtu sur mesure (TiN, TiAlN, AlCrN) améliorent les performances. Les revêtements forment une barrière thermique qui réduit l’usure en cratère en coupe continue à grande vitesse, et leurs couleurs dorées ou grises distinctives facilitent l’identification des arêtes déjà utilisées.
3. Substrats et rigidité optimisés
Les vibrations détériorent le CBN. Pour le tournage dur d’alésages profonds ou avec de grands porte-à-faux, nous concevons des substrats carbure sur mesure d’épaisseur maximale et de formes spécifiques pour amortir les vibrations et maintenir la stabilité de la plaquette même sous de fortes pressions de coupe.
Lancez votre projet CBN sur mesure dès aujourd’hui
Exploitez l’efficacité de l’usinage des pièces dures avec des outils conçus spécialement pour votre procédé. Envoyez-nous vos plans et confiez dès aujourd’hui à Sundi la conception de votre solution CBN sur mesure.
Questions fréquentes
Questions fréquentes et réponses
Q : Les plaquettes CBN sur mesure peuvent-elles vraiment remplacer la rectification ?
R : Oui. C’est ce qu’on appelle le « tournage dur ». Avec une plaquette CBN sur mesure de haute précision, vous pouvez obtenir des états de surface de Ra 0.2 et des tolérances IT6. Ce procédé est nettement plus rapide et moins coûteux que la rectification et crée des contraintes résiduelles de compression qui améliorent la durée de vie en fatigue de la pièce.
Q : Quelles informations faut-il pour concevoir un outil CBN sur mesure ?
R : Outre le plan de la pièce, il faut surtout connaître la dureté du matériau (HRC) et savoir si la coupe est continue ou interrompue. Cela détermine le choix de la nuance CBN et la conception de la préparation d’arête.
Q : Quel est le délai de fabrication ?
R : Généralement 2 à 3 semaines après validation du plan. Nous savons que les lignes de production ne peuvent pas s’arrêter et proposons également un service accéléré pour les besoins urgents en outillage.
