Двухзубая концевая фреза из PCD со сферическим торцом и нулевым углом
Материал заготовки
NЦветные металлы
Характеристики и применение
| Технические данные | |
|---|---|
| Режущий материал | PCD |
| Геометрия | Сферический торец · 2 зуба |
| Осевой угол | Нулевой |
| Допуск | D h7 · SD h6 |
| Как заказать | Связаться с нами |
| Скачать каталог | Скачать PDF |

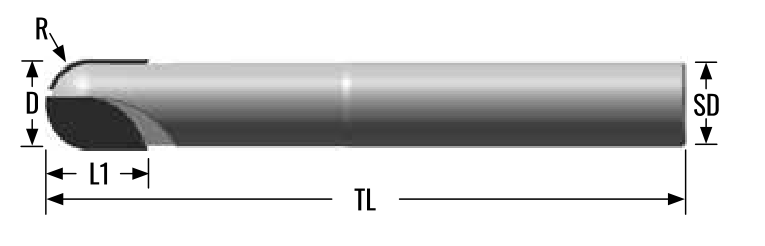

| Чертёж инструмента | Номер заказа | D h7 mm | R mm | L1 mm | TL mm | SD h6 mm | Z Зубья |
|---|---|---|---|---|---|---|---|
 | M-TPB-S2S-004 | 4 | 2 | 2 | 60 | 4 | 2 |
| M-TPB-S2S-006 | 6 | 3 | 3 | 60 | 6 | 2 | |
| M-TPB-S2S-008 | 8 | 4 | 4 | 70 | 8 | 2 | |
| M-TPB-S2S-010 | 10 | 5 | 5 | 80 | 10 | 2 | |
| M-TPB-S2S-012 | 12 | 6 | 6 | 80 | 12 | 2 | |
| M-TPB-S2S-014 | 14 | 7 | 7 | 100 | 14 | 2 | |
| M-TPB-S2S-015 | 15 | 7.5 | 7.5 | 100 | 16 | 2 | |
| M-TPB-S2S-016 | 16 | 8 | 8 | 100 | 16 | 2 | |
| M-TPB-S2S-018 | 18 | 9 | 9 | 100 | 18 | 2 | |
| M-TPB-S2S-020 ◊ | 20 | 10 | 10 | 110 | 20 | 2 |
◊ Для отмеченных позиций материалом хвостовика может быть HSS.
