Двухзубая концевая фреза из PCD с короткой режущей частью и отрицательным углом
Материал заготовки
NЦветные металлы
Характеристики и применение
| Технические данные | |
|---|---|
| Режущий материал | PCD |
| Геометрия | Концевая фреза · 2 зуба |
| Осевой угол | Отрицательный · -3° / -4° |
| Допуск | D h7 · SD h6 |
| Как заказать | Связаться с нами |
| Скачать каталог | Скачать PDF |

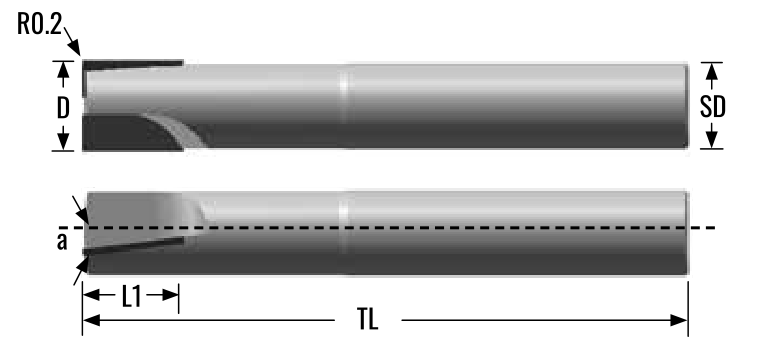

| Чертёж инструмента | Номер заказа | D h7 mm | L1 mm | TL mm | SD h6 mm | Z Зубья | a Угол |
|---|---|---|---|---|---|---|---|
 | M-TPE-S2N-003 | 3 | 6 | 60 | 4 | 2 | -3° |
| M-TPE-S2N-004 | 4 | 6 | 60 | 4 | 2 | -3° | |
| M-TPE-S2N-005 | 5 | 6 | 60 | 6 | 2 | -3° | |
| M-TPE-S2N-006 | 6 | 7 | 60 | 6 | 2 | -3° | |
| M-TPE-S2N-008 | 8 | 7 | 70 | 8 | 2 | -4° | |
| M-TPE-S2N-010 | 10 | 7 | 80 | 10 | 2 | -4° | |
| M-TPE-S2N-012 | 12 | 7 | 80 | 12 | 2 | -4° | |
| M-TPE-S2N-014 | 14 | 7 | 100 | 14 | 2 | -4° | |
| M-TPE-S2N-016 | 16 | 7 | 100 | 16 | 2 | -4° | |
| M-TPE-S2N-018 | 18 | 7 | 100 | 18 | 2 | -4° | |
| M-TPE-S2N-020 ◊ | 20 | 7 | 110 | 20 | 2 | -4° | |
| M-TPE-S2N-022 ◊ | 22 | 7 | 110 | 22 | 2 | -4° | |
| M-TPE-S2N-024 ◊ | 24 | 7 | 110 | 24 | 2 | -4° | |
| M-TPE-S2N-026 ◊ | 26 | 7 | 110 | 26 | 2 | -4° |
◊ Для отмеченных позиций материалом хвостовика может быть HSS.
