Четырёхзубая концевая фреза из PCD с длинной режущей частью и нулевым углом
Материал заготовки
NЦветные металлы
Характеристики и применение
| Технические данные | |
|---|---|
| Режущий материал | PCD |
| Геометрия | Концевая фреза · 4 зуба |
| Осевой угол | Нулевой |
| Допуск | D h7 · SD h6 |
| Как заказать | Связаться с нами |
| Скачать каталог | Скачать PDF |

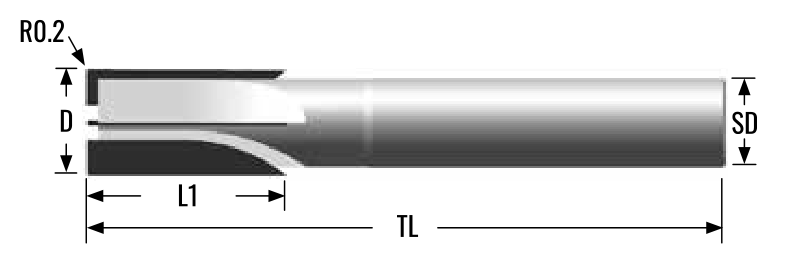

| Чертёж инструмента | Номер заказа | D h7 mm | L1 mm | TL mm | SD h6 mm | Z Зубья |
|---|---|---|---|---|---|---|
 | M-TPE-L4S-016 | 16 | 18 | 85 | 16 | 4 |
| M-TPE-L4S-016L105 | 16 | 20 | 105 | 16 | 4 | |
| M-TPE-L4S-020 ◊ | 20 | 18 | 85 | 20 | 4 | |
| M-TPE-L4S-020L105 ◊ | 20 | 20 | 105 | 20 | 4 | |
| M-TPE-L4S-022 ◊ | 22 | 18 | 100 | 22 | 4 | |
| M-TPE-L4S-022L110 ◊ | 22 | 20 | 110 | 22 | 4 | |
| M-TPE-L4S-024 ◊ | 24 | 18 | 100 | 24 | 4 | |
| M-TPE-L4S-024L110 ◊ | 24 | 20 | 110 | 24 | 4 | |
| M-TPE-L4S-026 ◊ | 26 | 18 | 100 | 26 | 4 | |
| M-TPE-L4S-026L110 ◊ | 26 | 20 | 110 | 26 | 4 | |
| M-TPE-L4S-030 ◊ | 30 | 18 | 100 | 30 | 4 | |
| M-TPE-L4S-030L110 ◊ | 30 | 20 | 110 | 30 | 4 |
◊ Для отмеченных позиций материалом хвостовика может быть HSS.
