Plaquettes de tournage CBN Full Face (Surface complète)
Les plaquettes à pointe CBN standard limitent votre profondeur de coupe et n'offrent qu'une utilisation unilatérale. Le CBN monobloc est fragile. Vous avez besoin d'une solution qui offre les avantages des deux options.

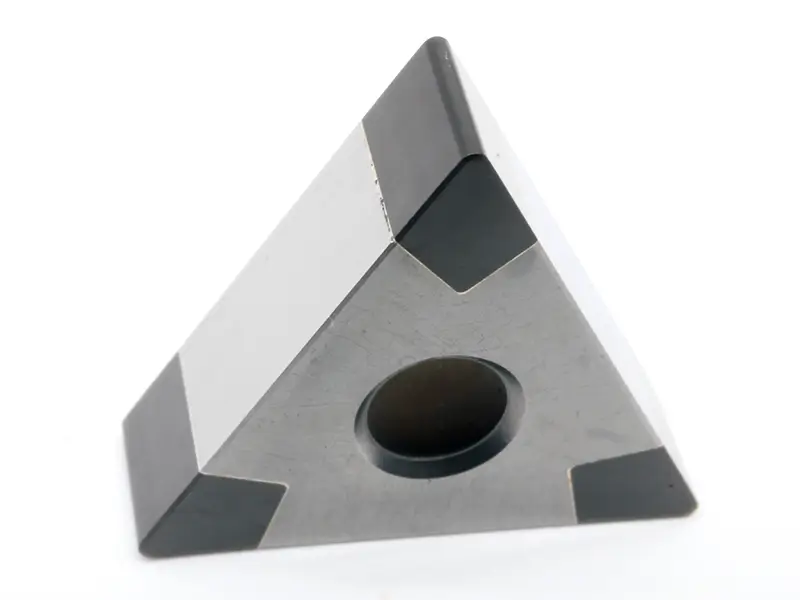

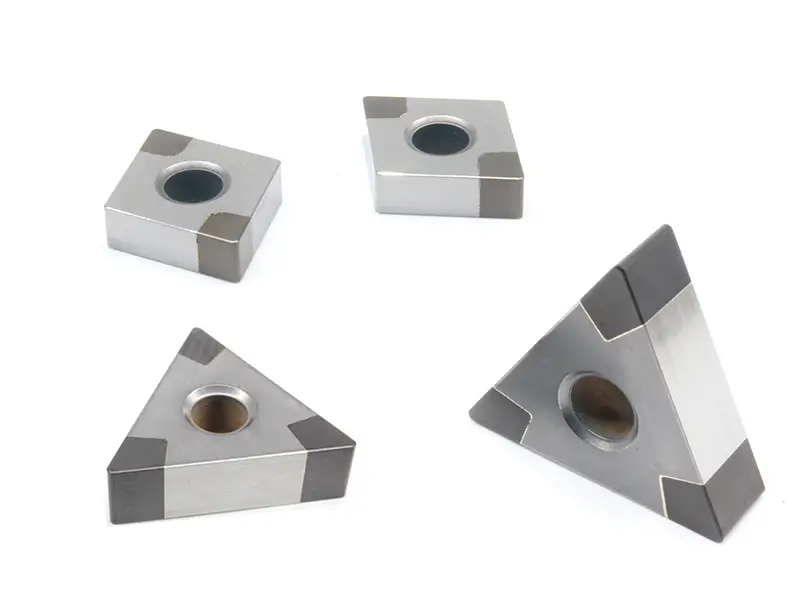

Les plaquettes Sundi Full Edge CBN (à arête complète) présentent une épaisse couche de Nitrure de Bore Cubique brasée le long de tout le flanc vertical d'un noyau en carbure tenace. Cette construction unique « Full Face » permet de retourner la plaquette et de l'utiliser des deux côtés, vous offrant le double d'arêtes de coupe tout en maintenant la résistance aux chocs d'une base en carbure.
Applications d'usinage lourd
Sundi Full Edge CBN est la solution de travail rentable pour l'enlèvement important de matière sur des matériaux durs.
Tournage de cylindres : Ébauche et finition de cylindres en fonte à haute teneur en chrome nécessitant de grandes profondeurs de coupe.
Grands tambours de frein : Élimination des craquelures thermiques et de la calamine sur les tambours en fonte pour poids lourds.
Concasseurs miniers : Tournage de pièces d'usure en acier au manganèse avec des coupes fortement interrompues.
Cylindres de laminoir : Rechargement (reprise de surface) de cylindres usés dans les aciéries.
Matériaux idéaux pour CBN à arête complète (Full Edge)
Conçu pour l'ébauche de grandes pièces ferreuses dures.
Fonte au chrome : Pièces moulées abrasives de 45 à 60 HRC.
Fonte trempée (coquillée) : Ébauche à grande profondeur de coupe.
Acier trempé : Grands arbres nécessitant un enlèvement de matière important.
Ni-Hard (Fonte blanche) : Coupes interrompues sur des pièces de pompe.
- Haute résistance à l'usure
- Réduire le temps machine
- Des performances stables
- Facile à utiliser
Pourquoi choisir le CBN à arête complète (Full Edge) Sundi ?
Conçu pour le tournage de cylindres et l'ébauche lourde où le coût par arête et la ténacité sont critiques.
-
1. Double face = Double valeur
Contrairement aux plaquettes « à pointe » (tipped) standard qui ne peuvent être utilisées que d'un seul côté, notre conception Full Edge (arête complète) couvre tout le côté de la plaquette. Cela signifie qu'une fois l'arête supérieure usée, vous pouvez simplement retourner la plaquette pour utiliser l'arête inférieure. Vous obtenez une durée de vie doublée par plaquette par rapport aux outils brasés standards.
-
2. Profondeur de coupe (DOC) illimitée
La couche de CBN s'étend sur toute la hauteur du flanc de la plaquette. Cela supprime la limitation de la « ligne de brasure » présente sur les outils à petite pointe. Vous pouvez effectuer des passes d'ébauche massives (par exemple, jusqu'à la longueur totale de l'arête) pour enlever la calamine lourde et la croûte sans craindre de détériorer la couche de CBN par en dessous.
-
3. Noyau en carbure tenace (Résistance aux chocs)
Alors que le CBN monobloc pur peut être fragile, les plaquettes Sundi Full Edge reposent sur un substrat en carbure pour absorber les chocs mécaniques des coupes interrompues. Cette structure brasée offre une résistance à la rupture supérieure lors de l'ébauche de surfaces en fonte inégales ou du tournage sur des fissures.
Spécifications techniques
| Données techniques | |
|---|---|
| Type | Plaquettes CBN indexables ISO |
| Angle | Positif/négatif |
| Grade CBN | CBN 850/ CBN 010/PCD 025/CBN302 |
| Tolérance | G/M |
| Matériau de la pièce | Aluminium et alliages d’aluminium
Alliages de cuivre, laiton et bronze
Fibre de carbone
Composites en graphite
Plastiques renforcés Céramique Bois Composites en fibre de verre Plastiques renforcés de fibre (FRP) Carbure de tungstène |
| Forme | Désignation | D1 [mm] | D2 [mm] | S [mm] | R [mm] |
|---|---|---|---|---|---|
 | CNGA120404 | 12.7 | 5.16 | 4.76 | 0.4 |
| CNGA120416 | 12.7 | 5.16 | 4.76 | 1.6 | |
 | DNGA150404 | 12.7 | 5.16 | 4.76 | 0.4 |
| DNGA150616 | 12.7 | 5.16 | 4.76 | 1.6 | |
 | TNGA160404 | 9.525 | 3.81 | 4.76 | 0.4 |
| TNGA220412 | 12.7 | 5.16 | 4.76 | 1.2 | |
 | SNGA120404 | 12.7 | 5.16 | 4.76 | 0.4 |
| SNGA120412 | 12.7 | 5.16 | 4.76 | 1.2 |
Doublez votre efficacité en tournage lourd
Obtenez la puissance de coupe profonde du CBN à arête complète (Full Edge) avec l'économie d'un outil double face. Passez dès aujourd'hui aux plaquettes Sundi Full Edge CBN.
FAQ
Questions et réponses les plus fréquentes
R : Ténacité et coût. Le CBN monobloc est très dur mais peut se briser sous des chocs importants. Les plaquettes Sundi Full Edge brasées possèdent un noyau en carbure qui absorbe les impacts, les rendant plus tenaces lors de coupes interrompues. De plus, la conception brasée est souvent plus rentable tout en offrant l'avantage du double face des outils monoblocs.
R : Oui, mais elle excelle dans l'ébauche. La capacité « Full Edge » (Arête complète) est conçue pour gérer des profondeurs de coupe variables (comme l'élimination d'une croûte de fonderie inégale). Pour une finition de précision légère avec des tolérances très serrées, une plaquette CBN standard « à pointe » (Tipped) peut être une option moins coûteuse si la profondeur de coupe est faible.
R : Cela dépend de la forme. Pour une plaquette carrée (SNGA), vous obtenez 8 arêtes de coupe (4 en haut + 4 en bas). Pour une plaquette losange (CNGA), vous obtenez 4 arêtes de coupe (2 en haut + 2 en bas). C'est le double de ce que vous obtenez avec une plaquette à pointe unilatérale standard.
