ESCARIADORES DE MÁQUINA DE METAL DURO INTEGRAL · SERIE H7

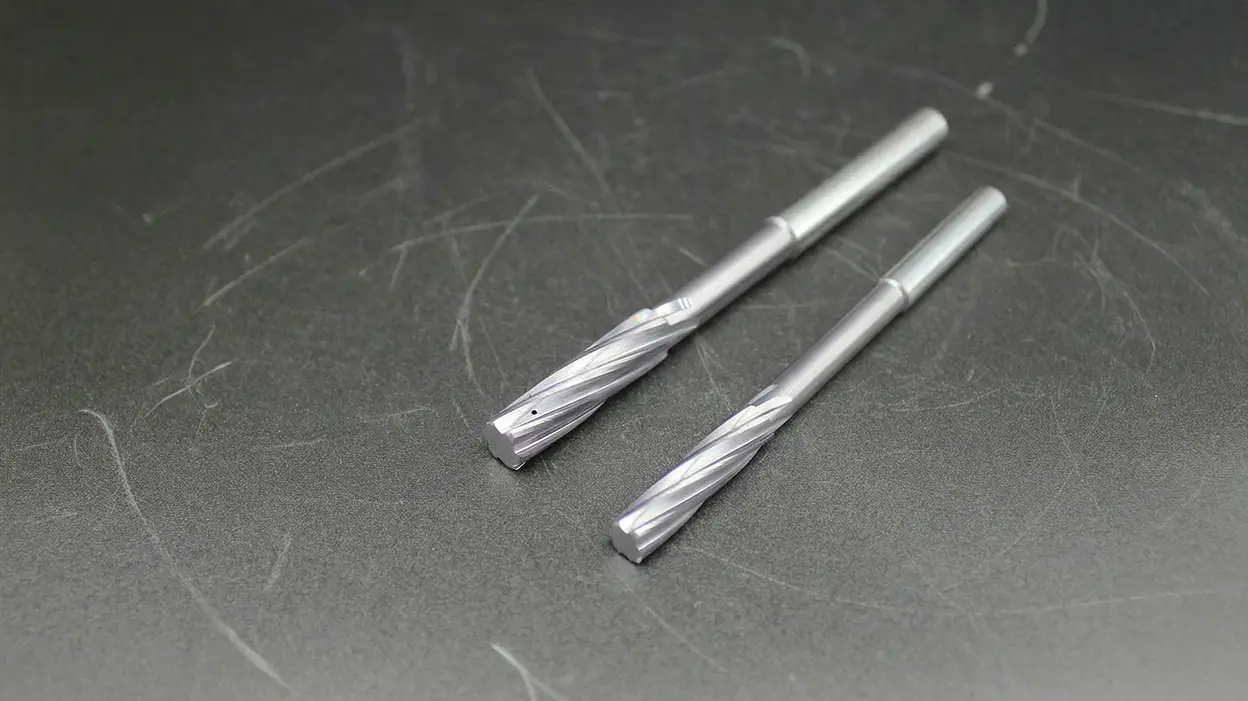

Escariadores de máquina H7 de metal duro integral con ranuras helicoidales
Tamaños métricos estándar de Ø3–16 mm para el acabado de agujeros con CNC; disponemos de determinados diámetros en stock. La cantidad y el plazo de entrega se confirman antes de emitir el presupuesto.
Clase de tolerancia
H7
Material de la herramienta
Metal duro integral
Geometría de las ranuras
Ranuras helicoidales; paso desigual disponible para diseños específicos de la aplicación
Refrigeración
Diseños con refrigeración interna para agujeros ciegos y pasantes
Rango de diámetros
Ø 3–16 mm
¿Necesita un diámetro especial, un paso de ranuras o una configuración de refrigeración específica? Envíe los datos del agujero y del proceso para su revisión técnica.
Las dimensiones que se indican a continuación
Comparar D, FL, longitud útil L, TL y SD
Referencias seleccionadas en stock
Destacado por su diámetro en la tabla H7
Disponibilidad confirmada tras consulta
Indica la cantidad y el lugar de entrega
Se mantiene la solución especial
Las condiciones del agujero y del proceso pasan a revisión técnica
SOLUCIÓN ESTÁNDAR O ESPECIAL
Cuándo se puede utilizar un escariador H7 estándar y cuándo es necesario realizar una revisión técnica
La serie indicada es la opción más rápida cuando su diámetro, sus longitudes y la disposición del refrigerante se ajustan al agujero. Estas cuatro comprobaciones determinan si SCT confirma una medida estándar o prepara una especificación a medida para cotización.
COMPROBACIÓN DEL RANGO
Comprobamos si el agujero se encuentra dentro del rango indicado
Comparamos el diámetro final, la tolerancia y las longitudes de herramienta necesarias con la tabla H7.
GEOMETRÍA Y LÍQUIDO DE REFRIGERACIÓN
Adaptamos la geometría de las ranuras y la refrigeración al agujero
Analizamos si el agujero es ciego o pasante, su profundidad, material y evacuación de virutas.
INTERFAZ DE LA MÁQUINA
Comprobamos la interfaz de la máquina
Antes de proponer una geometría especial, revisamos el portaherramientas, el descentramiento, el voladizo y la refrigeración disponible.
DECISIÓN SOBRE EL SUMINISTRO
Confirmamos la modalidad de suministro
Confirmamos una medida estándar y su disponibilidad o preparamos una especificación especial para cotización.
Envíe los datos del agujero y del proceso para seleccionar una medida estándar o preparar una especificación especial.
ESPECIFICACIONES Y DISPONIBILIDAD
Gama de escariadores para máquinas SD550ST6 H7
Elija una de las medidas del modelo SD550ST6 indicadas para el escariado a máquina de acero y acero endurecido hasta HRC 55, o envíenos las características del material y del agujero para que le proporcionemos una especificación de escariador de metal duro adaptada a su aplicación concreta.
| Serie estándar | SD550ST6 · metal duro · H7 |
|---|---|
| Aplicación estándar | Escariado mecánico de acero y acero templado hasta HRC 55 (HRC ≤ 55) |
| Geometría de las ranuras | Ranura helicoidal; posibilidad de espaciado desigual entre canales cuando lo requiera la aplicación |
| Opciones de refrigerante | Configuraciones de refrigeración interna para el mecanizado de agujeros ciegos y pasantes |
| Opciones de recubrimiento | DLC / AlTiSiN / TiAlCrN, seleccionados en función de la pieza de trabajo y las condiciones de corte |
| Materiales especiales | Se pueden estudiar opciones en acero, acero inoxidable, aluminio y otros materiales para una especificación a medida. |
● Las filas en verde indican los tamaños del modelo SD550ST6 disponibles en stock para acero y acero endurecido hasta HRC 55. El precio, la cantidad actual y el plazo de entrega se confirman en el presupuesto.
Dimensiones estándar y a medida
D, FL, longitud efectiva, TL y SD se expresan en mm. Las dimensiones personalizadas se confirman en función de la aplicación.
| N.º de pedido. | D | FL | Longitud útil L | TL | SD | Precisión | Disponibilidad |
|---|---|---|---|---|---|---|---|
| SD550ST6-030 | 3.0 | 16 | 30 | 60 | 3 | H7 | En stock · Confirmar cantidad |
| SD550ST6-040 | 4.0 | 20 | 45 | 75 | 4 | H7 | Previa consulta |
| Especificaciones personalizadas | 4.5 | 22 | — | 63 | Específico para cada aplicación | H7 | Hecho por encargo |
| SD550ST6-050 | 5.0 | 24 | 50 | 85 | 5 | H7 | En stock · Confirmar cantidad |
| Especificaciones personalizadas | 5.5 | 22 | — | 63 | Específico para cada aplicación | H7 | Hecho por encargo |
| SD550ST6-060 | 6.0 | 27 | 50 | 90 | 6 | H7 | En stock · Confirmar cantidad |
| Especificaciones personalizadas | 6.5 | 22 | — | 63 | Específico para cada aplicación | H7 | Hecho por encargo |
| SD550ST6-070 | 7.0 | 33 | 60 | 110 | 7 | H7 | En stock · Confirmar cantidad |
| Especificaciones personalizadas | 7.5 | 25 | — | 71 | Específico para cada aplicación | H7 | Hecho por encargo |
| SD550ST6-080 | 8.0 | 33 | 60 | 115 | 8 | H7 | En stock · Confirmar cantidad |
| Especificaciones personalizadas | 8.5 | 25 | — | 71 | Específico para cada aplicación | H7 | Hecho por encargo |
| Especificaciones personalizadas | 9.0 | 25 | — | 71 | Específico para cada aplicación | H7 | Hecho por encargo |
| Especificaciones personalizadas | 9.5 | 25 | — | 71 | Específico para cada aplicación | H7 | Hecho por encargo |
| SD550ST6-100 | 10.0 | 35 | 70 | 130 | 10 | H7 | Previa consulta |
| Especificaciones personalizadas | 10.5 | 28 | — | 80 | Específico para cada aplicación | H7 | Hecho por encargo |
| Especificaciones personalizadas | 11.0 | 28 | — | 80 | Específico para cada aplicación | H7 | Hecho por encargo |
| Especificaciones personalizadas | 11.5 | 28 | — | 80 | Específico para cada aplicación | H7 | Hecho por encargo |
| SD550ST6-120 | 12.0 | 46 | 92 | 150 | 12 | H7 | En stock · Confirmar cantidad |
| SD550ST6-160 | 16.0 | 46 | 92 | 150 | 16 | H7 | Previa consulta |
¿Se sale de los límites de tamaño o del intervalo de proceso indicados?
Envíe el diámetro acabado y la tolerancia, el agujero previo, el material, si el agujero es ciego o pasante, la profundidad, el portaherramientas y la disposición del refrigerante para revisar un escariador de metal duro a medida.
