Alésoirs hélicoïdaux ou droits : choisir selon le sens des copeaux et le trou

Pour choisir un alésoir hélicoïdal ou droit , choisissez selon le problème que la goujure doit résoudre. Un alésoir droit reste adapté à de nombreux trous continus, bien préparés, avec évacuation maîtrisée. Un alésoir hélicoïdal devient utile si le sens d’hélice vérifié améliore le mouvement des copeaux, adoucit le passage d’une interruption ou favorise la finition et le comportement des bavures requis.

Ne commandez pas sur les seuls mots « droit » ou « hélicoïdal ». Sens de coupe, sens d’hélice, type de trou, destination des copeaux, matière, interruption, entrée et données du fournisseur comptent. L’hélice n’est pas automatiquement une amélioration, ni la goujure droite un manque de précision.

Commencer par nommer correctement la géométrie

Une goujure droite suit sensiblement l’axe de l’alésoir ; une hélicoïdale s’enroule autour. Cela modifie l’entrée de l’arête et peut agir axialement sur les copeaux, sans décrire entièrement l’outil.

Le sens de coupe indique quelle rotation produit la coupe. Le sens d’hélice décrit la direction de l’hélice. Un alésoir peut, par exemple, couper à droite avec une hélice à gauche. Confondre ces termes peut inverser le sens attendu des copeaux ou conduire à commander le mauvais outil.

Les conventions de catalogue sont utiles, mais le dessin exact et les instructions du fabricant font référence. Vérifiez :

• le sens de rotation de coupe ;
• l’hélice à gauche ou à droite ;
• le sens prévu des copeaux ;
• l’aptitude aux trous débouchants, borgnes ou interrompus ;
• la géométrie d’entrée et de coupe frontale ;
• le trajet du fluide et le retrait recommandé ;
• s’il s’agit d’un alésoir à main, à queue de serrage, machine, réglable ou spécial.

Ne déduisez pas le trajet des copeaux d’une photo. Faites confirmer leur destination par le fournisseur pour la rotation réelle de coupe.

Les atouts des goujures droites

Un alésoir à goujures droites offre des espaces axiaux sans effet d’entraînement hélicoïdal des copeaux. Dans un trou continu avec sortie suffisante ou volume de copeaux maîtrisé, cette simplicité peut être avantageuse. La géométrie est connue, disponible et précise si avant-trou, surépaisseur, alignement, faux-rond, données de coupe, lubrification et arêtes sont corrects.

La goujure droite est donc une référence valable, pas un recours inférieur. Si un procédé stable satisfait cote, géométrie, finition, durée de vie et copeaux, le remplacer parce qu’une hélice paraît plus sophistiquée ajoute coût et variables sans bénéfice défini.

Les limites apparaissent si l’application exige l’action d’une hélice. Des arêtes droites rencontrent plus brutalement trous transversaux, rainures ou interruptions. Les copeaux peuvent manquer de direction axiale privilégiée, surtout si gravité, fluide et géométrie ne les évacuent pas. Un trou borgne peut les piéger au fond ; un trou profond amplifie recoupe et accès du fluide. Ce sont des limites d’application, pas la preuve d’un échec systématique.

Ce que changent les goujures hélicoïdales

Un alésoir à goujures hélicoïdales décale l’engagement le long de l’hélice. Au lieu qu’une arête droite rencontre l’interruption à la même position axiale, le contact peut progresser le long de la goujure. Cela peut réduire les chocs et maintenir du soutien autour de trous transversaux, rainures ou autres interruptions.

L’hélice influence aussi le sens axial des copeaux. Avec une coupe à droite courante, une hélice à gauche vérifiée peut pousser les copeaux vers l’avant, une hélice à droite les ramener vers la queue. Gardez cela comme hypothèse jusqu’à confirmation du fabricant exact. Entrée, goujure, fluide et matière peuvent modifier le comportement réel.

L’hélice introduit aussi des compromis. Efforts axiaux et mouvement des copeaux doivent convenir au trou et au montage. Un outil ramenant les copeaux vers l’entrée peut aider dans un trou borgne, mais produire charge ou finition différentes d’un outil poussant vers la sortie. Un meilleur état de surface rapporté pour une hélice ne se transpose pas automatiquement entre familles, matières et surépaisseurs.

Ne supposez pas que l’influence axiale garantisse une évacuation des copeaux. L’alésage doit produire un copeau maîtrisé et relativement petit, mais une matière ductile peut former des fils ou adhérer. Apport de fluide, volume de goujure, profondeur, entrée et retrait déterminent la sortie réelle. L’hélice favorise une direction ; elle ne dégage pas seule une sortie bloquée ou une goujure pleine.

Les échanges de machinistes expérimentés présentent l’hélice comme une solution à certains problèmes, surtout interruptions et direction des copeaux, tout en reconnaissant l’efficacité des goujures droites en leur absence. Cette limite conditionnelle est plus utile qu’un classement universel.

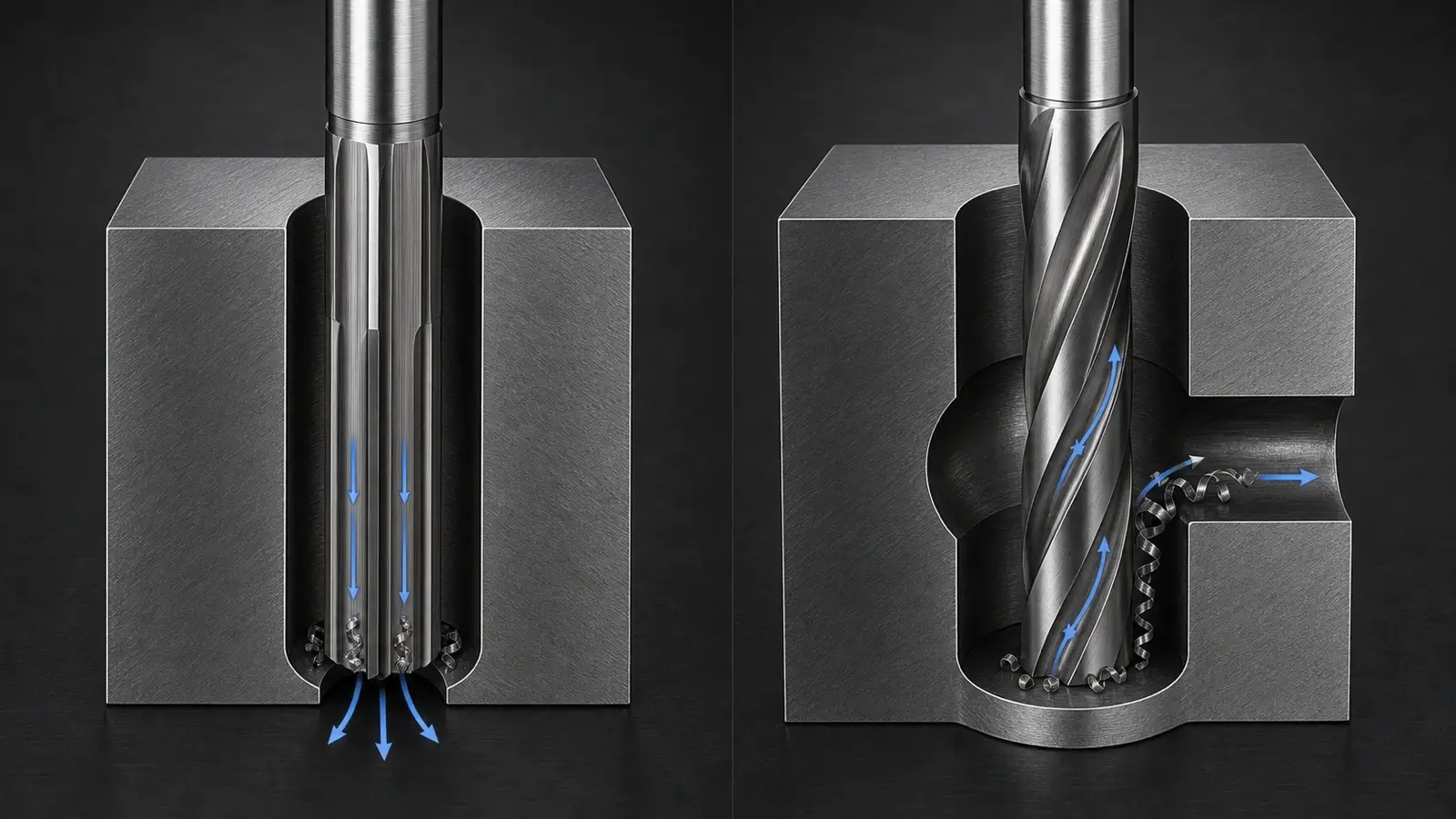

Choisir selon la destination des copeaux

Trous débouchants

Un trou débouchant offre une sortie au-delà de la longueur finie si l’entrée de l’alésoir et les copeaux disposent d’un dégagement. Une géométrie validée par le fabricant poussant les copeaux vers l’avant peut les éloigner de la paroi finie et les évacuer par la sortie.

Vérifiez ce qui se trouve derrière : surface de bridage, épaulement, forme voisine ou débouchage insuffisant peuvent bloquer le trajet. Confirmez l’arrivée du fluide à la coupe et l’absence de bourrage entre alésoir et sortie. Une goujure droite reste efficace avec petits copeaux, sortie ouverte et évacuation maîtrisée.

Prévoyez assez de dégagement axial pour que l’entrée dépasse toute la surface au diamètre fini avant retrait. Si l’alésoir inverse sa rotation ou recule alors que l’entrée coupante reste dans la longueur prescrite, les traces peuvent être attribuées à tort aux goujures. Incluez dégagement de sortie et retrait dans le plan d’essai.

Trous borgnes

Un trou borgne possède un dégagement de fond limité et aucune sortie avant. Pousser les copeaux devant peut les compacter sous l’entrée, rayer la paroi ou empêcher d’atteindre la profondeur. Une hélice confirmée ramenant les copeaux vers l’entrée peut être préférable si la matière exige une évacuation active.

Pour une évacuation des copeaux en trou borgne, comparez le volume utile des goujures à la surépaisseur et à la profondeur prévues, puis vérifiez si l’arrosage interne ou une autre alimentation soutient ce trajet. La remontée axiale n’est utile que tant que la goujure reste ouverte.

La géométrie du fond reste critique. Pointe percée, exigence de fond plat, longueur d’entrée, longueur utile, profondeur et volume de copeaux doivent être compatibles. Une hélice remontante ne compense pas une entrée empêchant d’atteindre le diamètre complet avant le fond. Confirmez le retrait et évitez de traîner des copeaux piégés sur la paroi finie.

Trous interrompus, transversaux et rainures de clavette

Un trou interrompu retire régulièrement le soutien des arêtes. Trous transversaux, gorges et rainures peuvent créer chocs, ébréchures, broutement, bavures et variations locales de cote. L’engagement hélicoïdal franchit plus progressivement la coupure et conserve du contact pendant qu’une autre section passe le vide.

Décrivez l’interruption au lieu d’écrire seulement « interrompu ». Notez largeur, profondeur, orientation, position axiale, état des bords et rapport au diamètre. Un petit trou transversal et une large rainure interne n’enlèvent pas le même soutien. Vérifiez hélice, matériau de coupe et entrée pour cette forme.

Si une goujure droite franchit déjà l’interruption sans charge, finition ou dommage inacceptables, changer peut être inutile. Si marques de choc ou ébréchures récurrentes coïncident avec l’interruption, l’hélice devient un essai étayé plutôt qu’un choix esthétique.

Ne pas choisir la goujure selon le seul nom du matériau

La matière influence forme, adhésion, abrasion, effort et besoins de l’arête. Une matière fragile à copeaux courts diffère d’une matière ductile à copeaux continus ou collants. Traitement, peau de fonderie, inclusions, métal d’apport et zones affectées thermiquement peuvent faire varier une même nuance dans un seul alésage.

Cette variabilité interdit une règle simple « droit pour A, hélicoïdal pour B ». L’outil doit associer matériau de coupe, acuité, angle, entrée, listel, revêtement ou polissage, espace et arrosage adaptés. Le sens d’hélice n’est qu’un élément.

Un cas examiné concernant un alésage en aluminium réparé par soudage illustre cette limite. La cote était correcte, mais la surface semblait arrachée et de fortes variations de vitesse n’aidaient pas. La discussion s’est tournée vers métal d’apport, acuité, lubrification, qualité de l’alésoir et autre finition. Cela ne prouve pas une goujure préférée, mais montre que matière et arête peuvent dominer le choix droit/hélicoïdal.

Distinguer problèmes de cote et de finition du type de goujure

Si cote ou aspect sont mauvais, conservez le montage défaillant avant de commander une autre goujure. Mesurez selon profondeur et orientation ; comparez avant-trou, surépaisseur, chanfrein et axe. Contrôlez le faux-rond de l’ensemble et examinez entrée, listels et arêtes pour usure, ébréchures et matière rapportée.

Vérifiez fluide à l’entrée, copeaux, données de coupe, temporisation et retrait. Une hélicoïdale avec mauvaise surépaisseur, arête abîmée ou faux-rond excessif peut faire moins bien qu’une droite maîtrisée. Une droite correctement réglée peut surpasser une hélicoïdale choisie sur un tableau générique.

Définissez aussi « meilleure finition ». Brillance, rugosité mesurée, plateau et étanchéité sont des exigences distinctes. Dans une discussion revue par une personne, le diagnostic s’est élargi des vitesses/avances au faux-rond, à la surépaisseur, lubrification, état de l’alésoir, stabilité de l’alésage à l’outil et aptitude du honage à une surface d’étanchéité hydraulique. La goujure seule ne répondait pas à la fonction.

Orientez le diagnostic avant de changer la géométrie :

• tout l’alésage surdimensionné : vérifier mesure, diamètre d’outil, faux-rond, alignement et arêtes ;
• entrée évasée ou marquée : vérifier approche, chanfrein, engagement d’entrée et temporisation ;
• conicité ou finition variable en profondeur : comparer avant-trou, accumulation de copeaux, accès du fluide et flexion ;
• rayures : examiner copeaux recoupés, retrait et listels endommagés ;
• défaillance à une interruption : examiner point d’impact, soutien restant et bavures.

Ne changez pour droit ou hélicoïdal que si les preuves identifient un mécanisme influençable par la géométrie.

Définir les données avant de demander un outil

Fournissez diamètre fini et tolérance, profondeur et trou débouchant/borgne, dégagement de fond, chaque trou transversal ou rainure, matière et état, avant-trou et surépaisseur, finition, machine/broche, porte-outil et capacité de faux-rond, fluide, volume de production et défaillance observée si remplacement.

Demandez ensuite confirmation des sens de coupe et d’hélice, du sens des copeaux, de l’entrée, des goujures, du matériau de coupe, de la tolérance, longueur utile, trajet du fluide et données d’application.

La gamme d’alésoirs PCD permet de repérer des familles PCD candidates une fois ces données définies. Cela ne vérifie ni sens d’hélice, ni dimensions, disponibilité ou compatibilité matière d’une famille. Confirmez dessin choisi et données d’application avant programmation.

Valider le choix sur un trou d’essai contrôlé

Réalisez un trou d’essai avec matière, avant-trou, surépaisseur, machine, porte-outil, fluide et cycle prévus. Notez données réelles et corrections de vitesse/avance. Relevez destination des copeaux et présence dans goujure, fond ou paroi finie.

Mesurez à l’entrée, au milieu et à la sortie ou au fond, selon plusieurs orientations si nécessaire. Inspectez conicité, évasement, circularité, bavures, finition et traces aux interruptions. Notez charge de broche, bruit et état des arêtes.

Pour comparer droit et hélicoïdal, ne changez que le système d’outil et les données nécessaires à chaque géométrie approuvée. Gardez le plan qualité constant. Le meilleur outil produit des trous acceptés répétables, avec contrôle durable des copeaux et des arêtes, pas la goujure la plus complexe.

Conclusion

Une goujure droite suffit si un trou continu bien préparé offre une évacuation stable et satisfait cote, finition et durée de vie. L’hélice se choisit lorsqu’un sens vérifié ou un engagement progressif résout un problème nommé de trou débouchant, borgne ou interrompu.

Choisissez en suivant le copeau, en définissant la forme et en confirmant le dessin exact. Validez ensuite le procédé complet ; le type de goujure ne constitue jamais la spécification du trou fini.
