Petit rayon de bec de plaquette : compromis entre efforts, stabilité et état de surface

Un petit rayon de bec conventionnel mérite d’être envisagé lorsque la souplesse du montage constitue la limite principale. Un grand porte-à-faux en alésage ou une paroi mince peut mal réagir à un effort radial supplémentaire ; réduire le rayon peut donc stabiliser la coupe. Il s’agit d’un compromis, pas d’une amélioration automatique de la finition. Le bec plus petit est moins robuste, et un changement de rayon ne prouve pas, à lui seul, que la surface obtenue sera meilleure.

Commencez par déterminer ce qui limite réellement la coupe. Si le montage est rigide et stable et que l’objectif est d’améliorer la géométrie théorique des stries d’avance, un rayon plus grand peut être intéressant. Si l’outil, la paroi ou la machine se déplace, ce même rayon plus grand peut accentuer le problème de charge radiale. Dans les deux cas, la réponse dépend toujours de la géométrie de la plaquette et du rayonnage de l’arête, de l’avance, de la profondeur de passe, du matériau, du soutien de la paroi et de la rigidité réelle du montage.

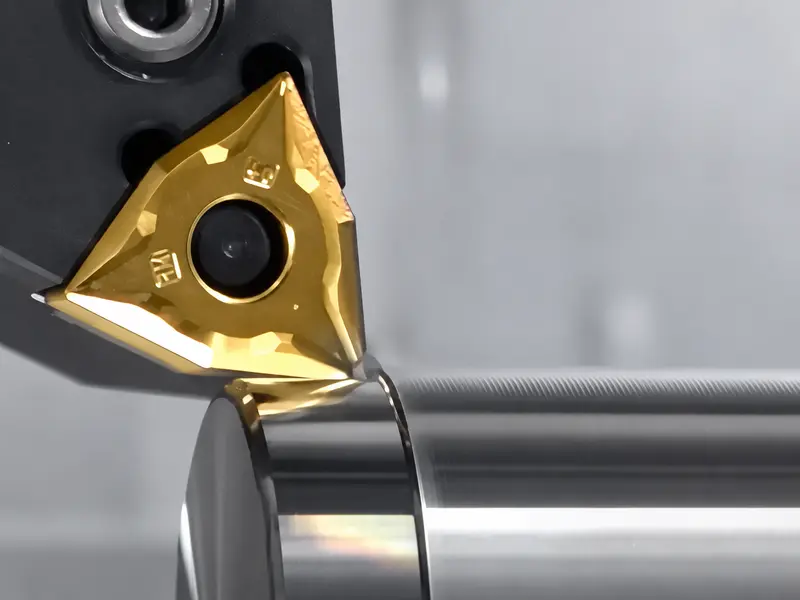

A triangular turning insert beside a cylindrical workpiece
Le rayon de bec n’est qu’un élément de la géométrie de coupe. Le choix pertinent dépend aussi de l’avance, de la surépaisseur et de la rigidité du montage.

Quand recommande-t-on un petit rayon de bec ?

La question utile n’est pas « Quel rayon donne la meilleure finition ? », mais « Quel compromis convient à cette coupe ? »

Situation dominante Ce qu’un rayon conventionnel plus petit peut modifier Ce qu’il ne permet pas d’établir
Un grand porte-à-faux en alésage ou une paroi mince est limité par sa souplesse Il peut réduire la charge radiale et rendre le broutement moins probable. Il ne garantit ni un meilleur état de surface ni la protection du bec plus petit contre la rupture.
Le montage est stable et les stries d’avance théoriques sont la préoccupation principale Passer à un rayon plus petit peut réduire la marge disponible en finition théorique et la résistance du bec. Cela ne détermine pas un rayon correct dans tous les cas.
La finition reste inchangée après une modification du rayon La vérification du montage devient l’étape suivante. Cela ne prouve pas que le rayon de bec était la cause initiale.

C’est pourquoi un petit rayon peut aider lorsqu’une barre d’alésage ou une paroi mince fléchit sous une charge radiale. Sur un montage rigide, un rayon plus grand peut au contraire offrir un meilleur équilibre entre résistance du bec et stries d’avance théoriques.

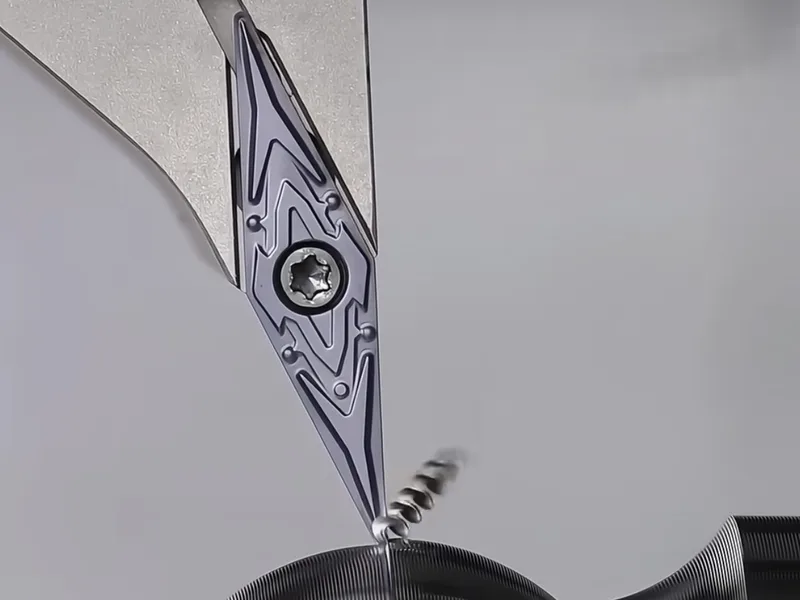

Close view of a pointed turning insert beside a metal workpiece
Vérifiez le rayon de bec réel et la préparation d’arête dans la spécification de l’outil ; ce gros plan ne permet pas d’établir une valeur numérique du rayon.

Maintenir une géométrie de passe de finition compatible avec le choix

Changer le rayon sans vérifier la surépaisseur de finition peut créer un autre problème. Choisissez la surépaisseur de finition conjointement avec le rayon de bec, la préparation d’arête, l’avance et le soutien de la pièce. Confirmez que la matière restante permet à l’arête choisie de couper régulièrement dans les conditions réelles du montage.

Distinguez la profondeur de passe radiale de la surépaisseur sur le diamètre. La profondeur radiale se mesure de la surface vers le centre ; la surépaisseur sur le diamètre décrit la variation correspondante sur le diamètre. Notez la grandeur utilisée dans la gamme avant de régler la passe de finition. Vérifiez la surépaisseur selon les recommandations applicables à la plaquette et au matériau réels, plutôt que de supposer qu’un seul rapport convient à toutes les opérations de tournage ou d’alésage.

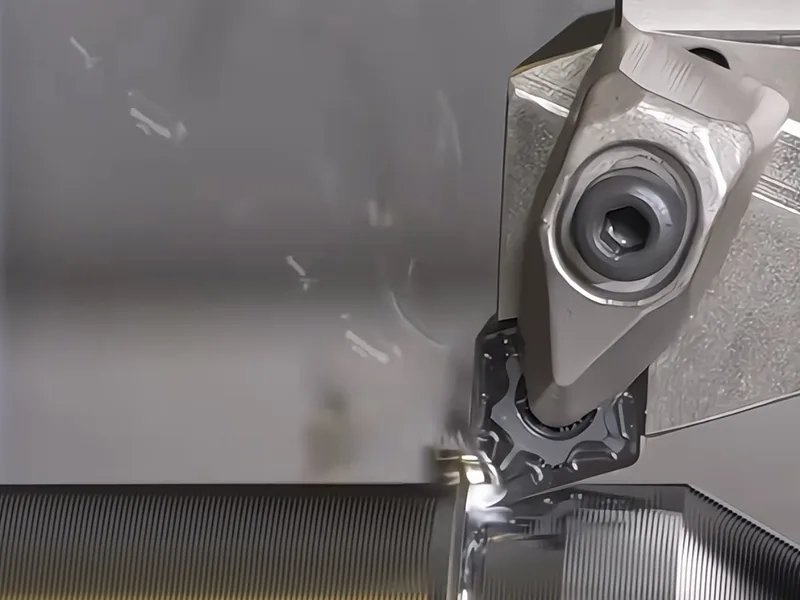

A turning insert positioned at a cylindrical metal surface
Consignez séparément la profondeur de passe radiale et la surépaisseur sur le diamètre avant de comparer les résultats des passes de finition.

Considérer la finition théorique comme une limite, pas comme une promesse

Avec une plaquette conventionnelle à bec arrondi, un rayon de bec plus grand peut réduire les stries d’avance théoriques pour une avance donnée. Cette relation géométrique aide à comparer les options, mais ne garantit pas la rugosité mesurée. Une géométrie Wiper modifie le contact de l’arête et exige ses propres recommandations d’application.

La finition réelle dépend d’autres facteurs que cette seule géométrie. Le faux-rond, l’état de l’arête, le comportement du matériau et les vibrations peuvent prendre le dessus sur le profil attendu. Réduire l’avance présente aussi une limite pratique : la préparation d’arête et les conditions de coupe déterminent si le matériau est coupé proprement ou frotté. Un rayon plus petit ne permet donc pas de continuer à réduire l’avance sans risque jusqu’à ce que la surface paraisse correcte en théorie.

Petit rayon de bec : meilleure stabilité ou meilleur état de surface ?YouTube
Vidéo : compromis entre stabilité et état de surface avec un petit rayon de bec.

Si la finition ne change pas, cesser de considérer le rayon comme la cause principale

Utilisez le changement de rayon comme un essai contrôlé. Si la finition reste similaire malgré des variations raisonnables du rayon et des paramètres, inspectez le montage mécanique au lieu de supposer qu’un autre rayon résoudra le problème. Recherchez les mouvements dans le porte-outil, le soutien de la pièce et les interfaces de la machine, selon la procédure de contrôle applicable. Un résultat inchangé justifie d’examiner ces éléments ; il ne prouve pas qu’un composant précis est défectueux.

Pour un contrôle pratique, maintenez le reste du procédé aussi constant que le travail le permet, modifiez une variable identifiée et vérifiez si le broutement ou la finition évolue dans le sens prévu. Sinon, revenez à la rigidité du montage, au soutien et aux conditions de contact avant de considérer le rayon suivant comme le remède.

Choisir le compromis, puis le valider sur le montage

Choisissez un petit rayon de bec conventionnel lorsqu’une charge radiale plus faible répond au risque dominant de la coupe. Maintenez une géométrie de passe de finition compatible avec ce choix. La géométrie théorique des stries d’avance aide à comparer les options ; le montage réel doit encore démontrer le résultat. Si la finition ne réagit pas comme prévu, inspectez les mouvements et le soutien avant d’essayer un autre rayon.
