Kugelfräser vs. Flachfräser: Auswahl nach Oberfläche und Werkzeugkontakt
Für Kugelfräser vs. Flachfräser Auswahl, je nach Oberfläche: Verwenden Sie einen Flachfräser, wenn der Fräser flache Böden, senkrechte Wände, Schultern oder offene Taschen erzeugen oder Material abtragen soll; verwenden Sie einen Kugelfräser, wenn dessen Radius eine gekrümmte 3D-Kontur, eine Überblendung oder eine abgerundete Bodenfläche erzeugen soll. Wenn ein Werkstück beide Bearbeitungsarten umfasst, führen Sie die Schruppbearbeitung mit einem Flach- oder Eckenradius-Werkzeug durch, lassen Sie dabei kontrolliertes Material stehen, und bearbeiten Sie die gekrümmte Oberfläche anschließend mit einem Kugelfräser.
Diese Unterscheidung ist wichtig, da die beiden Werkzeuge nicht nur unterschiedliche Formen hinterlassen. Sie berühren das Werkstück auch auf unterschiedliche Weise. Der Kontaktpunkt eines Kugelfräsers verschiebt sich mit der Änderung der Oberflächenneigung, sodass sich auch sein effektiver Schnittdurchmesser – und damit die Schnittgeschwindigkeit an der Schneide – ändert. Die Werkzeugauswahl, die Richtung der Fräsbahn und die Schnittdaten müssen gemeinsam berücksichtigt werden.

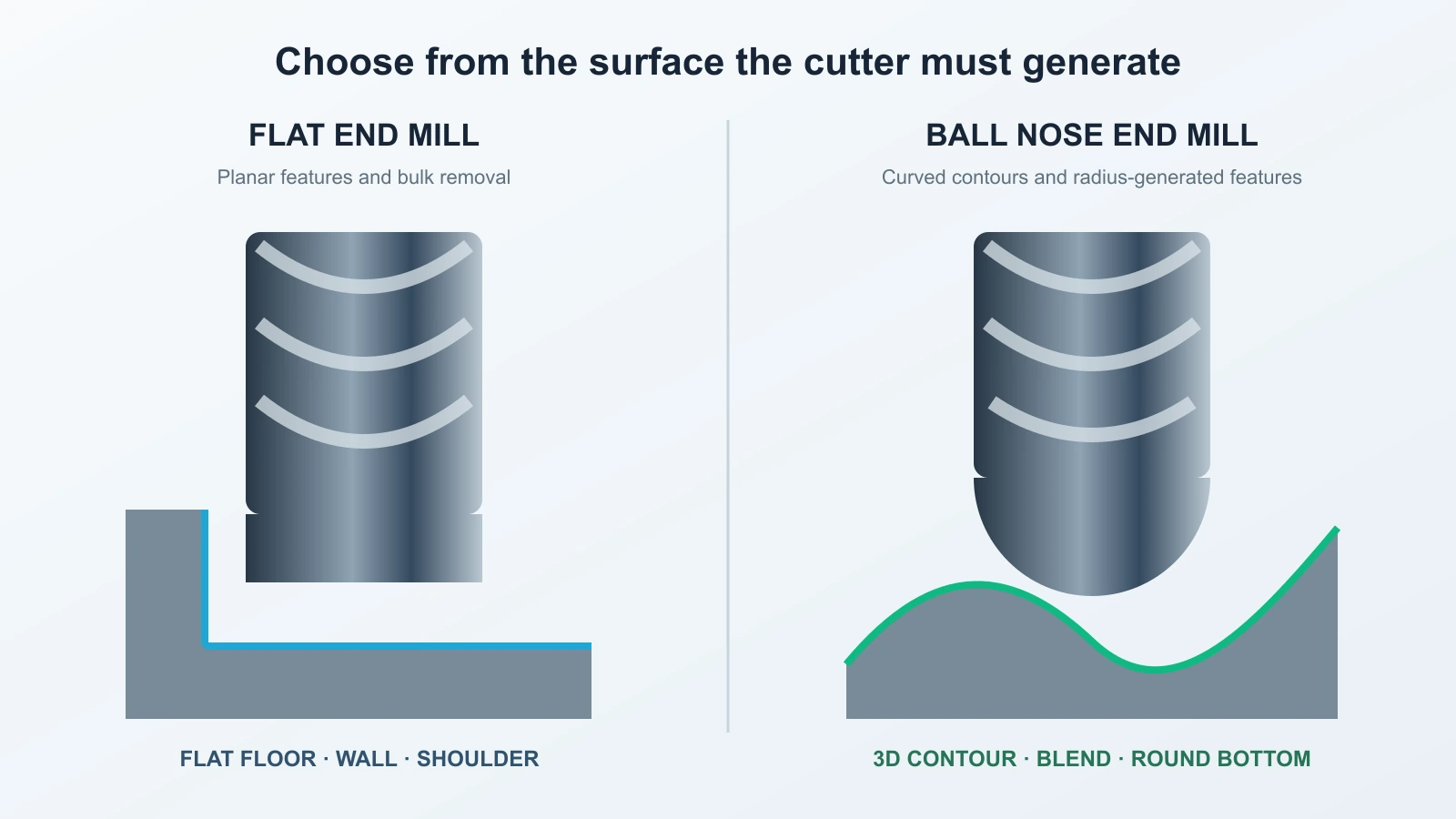

Wählen Sie die Oberfläche aus, die der Fräser erzeugen soll
Beginnen Sie mit dem fertigen Formteil und nicht mit den bereits im Karussell befindlichen Schneidwerkzeugen. Überlegen Sie, welche Kantengeometrie die gewünschte Oberfläche erzeugen kann, ohne dass das Werkzeug in einer ungünstigen Kontaktzone schneiden muss.
| Funktion oder Aufgabe | Üblicherweise die erste Wahl | Warum | Was kann die Entscheidung beeinflussen? |
|---|---|---|---|
| Ebenes Boden | Flachfräser | Die Endgeometrie erzeugt direkt eine ebene Fläche | Für einen bestimmten Bodenradius, eine bestimmte Überblendung oder eine bestimmte strukturierte Oberfläche ist möglicherweise ein anderes Veredelungswerkzeug erforderlich. |
| Senkrechte Wand oder quadratische Schulter | Flachfräser | Sein äußerer Rand kann die Wand bilden, während das Ende an den Boden angrenzt. | Ein Werkzeug mit Eckenradius kann vorzuziehen sein, wenn die Kantenfestigkeit oder eine Verrundung Teil des Prozesses ist |
| Freies Schruppen oder Schruppen von losem Material | Flach- oder Eckenradius-Schaftfräser | Es kann Material abtragen, ohne auf den langsamen mittleren Bereich einer Kugel angewiesen zu sein | Bei komplexen Restbeständen oder eingeschränktem Zugang können mehrstufige Werkzeuge und Nachbearbeitung erforderlich sein. |
| Geformte 3D-Oberfläche | Kugelfräser / Vollradiusfräser | Der durchgehende Spitzenradius passt sich wechselnden Steigungen an, ohne dass eine scharfe Endkante entsteht. | Mit einer Rundspitze lassen sich breite, flache Bereiche vor der Endbearbeitung mit einer Kugelspitze grob oder halbfein bearbeiten. |
| Rundboden-Nut | Kugelfräser, auf die gewünschte Form zugeschnitten | Der Spitzenradius kann das Bodenprofil erzeugen | Bei großer Schnitttiefe, hoher Spanabfuhr oder einem nicht standardmäßigen Radius kann ein Spezialfräser oder ein anderes Verfahren besser geeignet sein. |
| Überblendung oder Innenradius | Kugelspitzenfräser oder ein geeignetes Werkzeug mit entsprechendem Eckenradius | Eine Kante mit Radius kann den Übergang erzeugen | Die genaue Geometrie, die Zugänglichkeit und die angrenzenden Flächen entscheiden darüber, welches Werkzeug mit welchem Radius geeignet ist |
| Tiefes, schmales Merkmal | In der Regel ein stufenweiser Prozess | Mit einem starren Werkzeug lässt sich der größte Teil des Materials abtragen, bevor der Radius fertiggestellt ist. | Reichweite, Halterabstand, Durchbiegung, Entleerung und die erforderliche Bodenform können das gesamte Verfahren beeinflussen |
Die Spalte “Übliche erste Wahl” dient als Ausgangspunkt, nicht als feste Regel. Ein Fräser, der physisch in ein Werkstück vordringen kann, ist nicht automatisch der Fräser, der jeden Arbeitsschritt darin ausführen sollte.

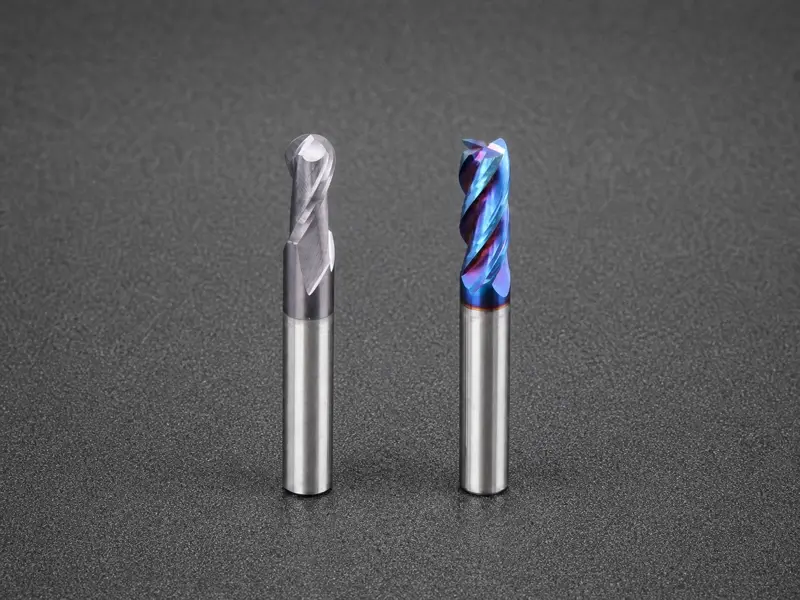

Was sich an der Spitze verändert

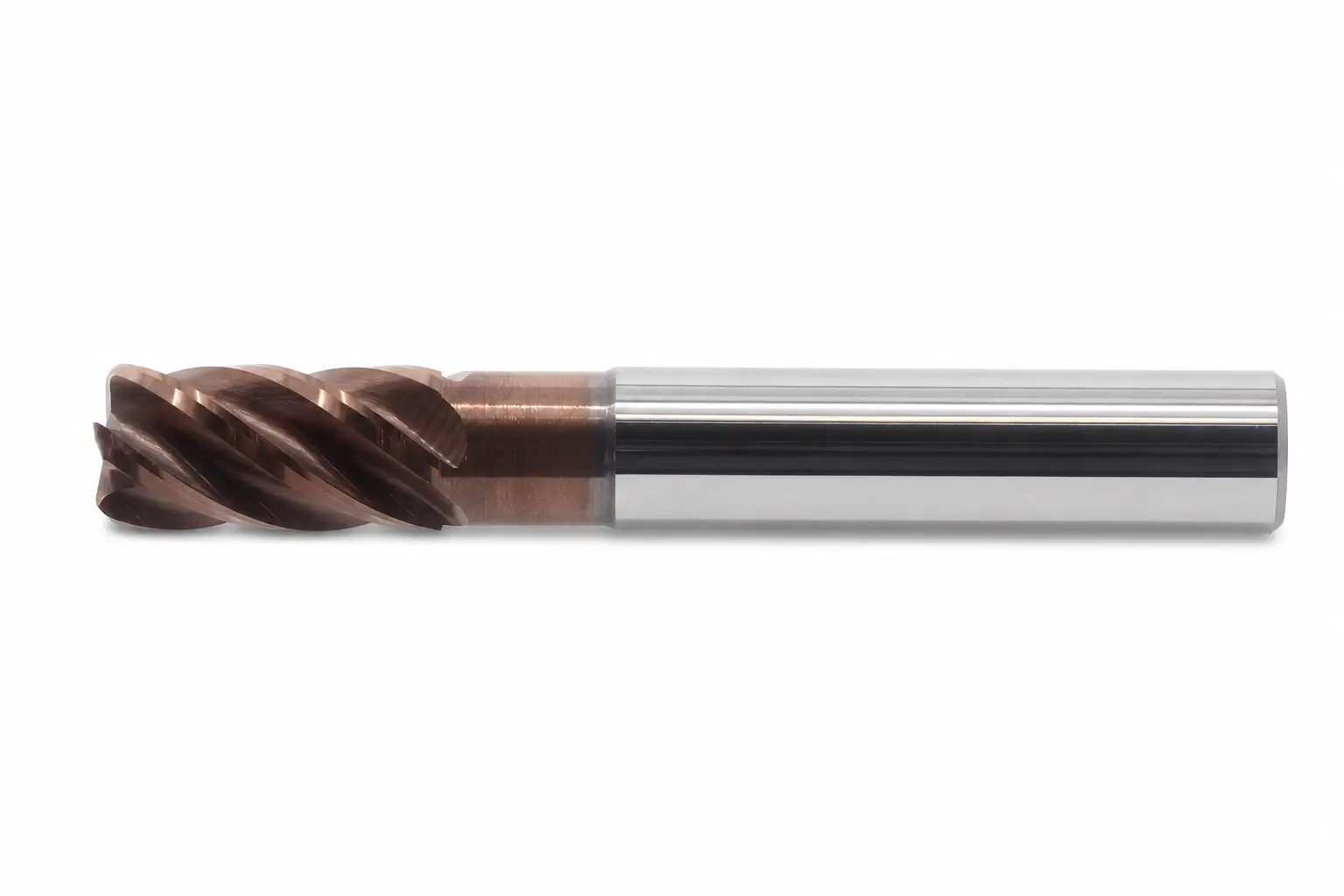

A Walzenstirnfräser nutzt seine seitlichen Schneidkanten für Wand- und Seitenschneidvorgänge, während seine Endgeometrie den Boden erzeugt. Dadurch eignet es sich besonders gut für prismatische Strukturen: Flachflächen, Schultern, Stufen und Taschen. “Flach” beschreibt die Oberfläche, die damit erzeugt werden soll; es bedeutet nicht, dass jeder Punkt auf der Werkzeugfläche identisch schneidet oder dass jeder Hersteller die gleiche Mittelgeometrie verwendet.
A Kugelspitze ersetzt die rechtwinklige Endkante durch ein durchgehendes halbkugelförmiges Profil. Dieses abgerundete Profil kann Oberflächen berühren, deren Neigung sich stufenlos ändert, weshalb es häufig bei Stanzwerkzeugen, Gussformen, Freiformteilen und sanften Übergängen zum Einsatz kommt. Dieselbe Geometrie, die den Zugang zu diesen Konturen ermöglicht, stellt zugleich die größte Einschränkung im Bearbeitungsprozess dar: Die Schnittbedingungen hängen davon ab, an welcher Stelle das Werkstück auf die Kugel trifft.
Ein Fräser mit Eckenradius oder abgerundeter Spitze liegt zwischen diesen beiden Optionen. Er verfügt weiterhin über einen weitgehend flachen oder nahezu flachen Endbereich, schützt die Außenkante jedoch durch einen Radius. Er eignet sich für viele Schrupp- und Halbfertigbearbeitungen, ist jedoch nicht mit einem Fräser mit vollkugelförmiger Spitze austauschbar. Ein kleiner Eckenradius kann nicht dieselbe durchgehend gekrümmte Form erzeugen wie eine halbkugelförmige Spitze.

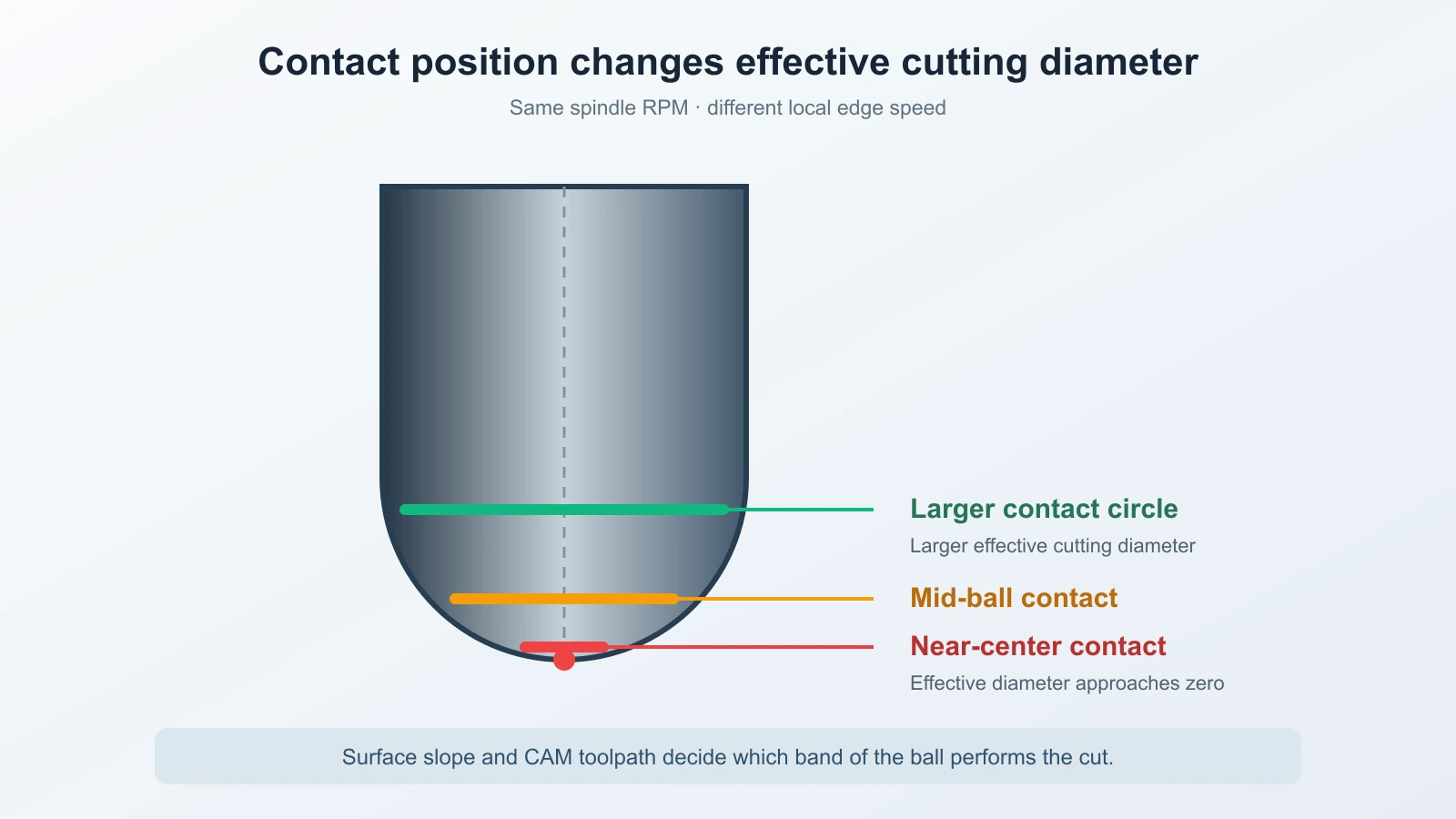

Der Ball schneidet nicht mit einem effektiven Durchmesser
Der auf einem Kugelbohrer aufgedruckte Nenndurchmesser gibt dessen maximalen Durchmesser an. Er gibt nicht den Durchmesser an jedem möglichen Kontaktpunkt an der Kugel an. Der maßgebliche effektive Durchmesser hängt davon ab, an welcher Stelle das Werkstück die halbkugelförmige Spitze berührt.
Stellen Sie sich horizontale Kreise vor, die in unterschiedlichen Höhen um die Spitze gezogen sind. In der Nähe des vollen Durchmessers des Werkzeugs ist der Kreis groß. Je näher an der Mitte der Spitze, desto kleiner wird er zunehmend. Alle diese Kreise drehen sich mit derselben Spindeldrehzahl, doch ein kleinerer Kreis legt pro Umdrehung eine kürzere Strecke zurück. Genau in der Mitte nähert sich der effektive Radius Null, sodass auch die lokale Oberflächengeschwindigkeit gegen Null geht.
Aus diesem Grund kann ein Kugelfräser, der fast genau in seiner Mitte schneidet, das Werkstück reiben, es erhitzen, Material verschmieren oder einen schlechten Span bilden, selbst wenn der Nenn-Werkzeugdurchmesser und die programmierte Drehzahl angemessen erscheinen. Verschiebt man den Kontaktpunkt weiter nach oben auf der Kugel, vergrößert sich der effektive Schnittdurchmesser. Auf einer 3D-Oberfläche kann sich dieser Kontaktpunkt kontinuierlich verschieben, während der Fräser ebene Flächen, Schrägen und nahezu senkrechte Bereiche durchläuft.
Der Werkzeugweg beeinflusst daher die Zerspanungsmechanik. Ein Weg, bei dem die Werkzeugmitte wiederholt über einen flachen Bereich geführt wird, kann sich anders verhalten als ein Weg, bei dem der Kontakt an der Seite der Kugel gehalten wird. Auch die Drehzahlgrenzen der Maschine spielen eine Rolle: Ein kleiner effektiver Durchmesser kann eine Drehzahl erfordern, die die Spindel nicht bereitstellen kann. Die richtige Vorgehensweise besteht nicht darin, einen universellen Ausgleichswert anzugeben, sondern die zu erwartende Kontaktzone zu ermitteln und die Daten des Werkzeugherstellers sowie die CAM-Strategie für diese Bedingung zu verwenden.
Wählen Sie die Fräsreihenfolge, nicht nur den Fräser
Die Verwendung einer Kugelspitze für den gesamten Hohlraum mag effizient erscheinen, da dadurch ein Werkzeugwechsel vermieden wird. In der Praxis kann die durch den entfallenden Werkzeugwechsel gewonnene Zeit jedoch deutlich geringer sein als der Zeitverlust, der dadurch entsteht, dass eine Schlichtgeometrie zum Abtragen von Material verwendet wird.
Diskussionen zum Thema Fräsen tiefer, schmaler Nuten veranschaulichen, warum der Bodenradius und der Schritt zum Abtragen des Hauptvolumens als separate Probleme behandelt werden sollten. Eine robustere Vorgehensweise ist oft:
- Entfernen Sie den Großteil des Materials mit einem starren, flachen Werkzeug oder einem Werkzeug mit abgerundeten Ecken.
- Lassen Sie auf den gekrümmten Flächen eine kontrollierte und möglichst gleichmäßige Nachbearbeitungszugabe stehen.
- Stellen an der Maschine, die der Schruppfräser bei Bedarf nicht erreichen konnte.
- Verwenden Sie die Kugelspitze nur dort, wo ihr Radius zur Erzeugung der endgültigen Form benötigt wird.
Durch diese Abfolge kann jeder Fräser in der Rolle eingesetzt werden, für die seine Geometrie ausgelegt ist. Der Schruppfräser übernimmt den Abtrag großer Materialmengen, ohne dass eine Kugelspitze durch ausgedehnten Kontakt in der Mitte überbeansprucht wird. Der Schlichtfräser trifft auf vorhersehbares Material, anstatt zwischen Leerlauf, starkem Eingriff und unerwarteten Ecken hin- und herzuwechseln. Außerdem lassen sich dadurch Durchbiegungen reduzieren und die endgültige Werkzeugbahn lässt sich leichter validieren.
Die Abfolge muss weiterhin die tatsächliche Geometrie des Schneidwerkzeugs, dessen Reichweite und die Anwendungsdaten berücksichtigen. Die Hartmetall-Schaftfräser dient als Anhaltspunkt für die Ermittlung geeigneter Werkzeugfamilien; überprüfen Sie vor der Programmierung die Abmessungen des ausgewählten Fräsers sowie die Herstellerempfehlungen.
Ein separates Schlichtwerkzeug ist besonders dann von großem Nutzen, wenn das Werkstück eine große Aussparung mit einem kleinen Bodenradius oder einer lokal begrenzten 3D-Kontur aufweist. Ist hingegen fast die gesamte Oberfläche gekrümmt und wurde das Material bereits in einem vorherigen Arbeitsgang abgetragen, ist eine Halbschlicht- und Schlichtbearbeitung mit einem Kugelfräser möglicherweise besser geeignet, als ein flaches Werkzeug in eine Geometrie zu zwängen, die es nicht erzeugen kann.
Den Werkzeugweg an das Feature anpassen
Flache Böden, Schultern und offene Taschen
Bei einem ebenen Boden erzeugt ein flacher Schaftfräser direkt die gewünschte Oberfläche. Seine Umfangskante bietet zudem eine klare Möglichkeit, Wände und Schultern zu bearbeiten. Ein Kugelfräser, der auf demselben Boden eingesetzt wird, hinterlässt ein gekrümmtes Kontaktprofil; um eine akzeptabel eben aussehende Oberfläche zu erzielen, sind daher viele eng aufeinanderfolgende Durchgänge erforderlich, und ein Kontakt in der Mitte kann zu Reibung statt zu effektivem Schneiden führen.
Berücksichtigen Sie bei einer offenen Tasche auch, wie das Werkzeug eintritt, wie viel seines Durchmessers im Eingriff ist und wo Späne entweichen können. Ein Flachfräser ist bei vollem Eingriff nicht automatisch sicher, doch seine Geometrie ist in der Regel der sinnvollere Ausgangspunkt für das Ausfräsen großer Taschen. Nutzen Sie die CAM-Überprüfung und die Herstellerangaben, um den Einstich, den radialen und axialen Eingriff sowie die Aufmaße festzulegen.
Geformte Oberflächen und wechselnde Neigungen
Eine Kugelspitze kann einer sich ändernden Oberflächennormalen folgen, ohne dass dabei eine scharfe Kante am Werkstück entsteht. Die Oberflächengüte hängt somit nicht nur vom Nenndurchmesser des Werkzeugs ab. Der Schrittabstand bestimmt die Höhe der zwischen benachbarten Durchgängen verbleibenden Erhebung oder Vertiefung, während die lokale Neigung steuert, wo der Fräser die Kugel berührt. Durch die Richtung der Werkzeugbahn kann der Kontakt vom langsamen Mittelbereich weg oder hin verlagert werden.
Aus diesem Grund ist eine einzige Schlichtstrategie möglicherweise nicht für jeden Bereich eines komplexen Werkstücks geeignet. Flache Bereiche, steile Wände und Übergangsbereiche können von unterschiedlichen Bahnfamilien oder Bearbeitungsrichtungen profitieren. Das Ziel ist ein gleichmäßiges Restmuster und ein stabiler Kantenkontakt, nicht lediglich ein einheitlicher XY-Schritt, der auf das gesamte Modell kopiert wird.
Auch der Zustand des Werkstücks spielt eine Rolle. Wenn beim Schruppen unregelmäßige Spitzen oder vereinzelte Bereiche mit hoher Materialdichte zurückbleiben, wird das Schlichtwerkzeug einer schwankenden Belastung ausgesetzt. Ein Vorschlichtdurchgang kann den Werkstückzustand vor dem Endschlichtdurchgang normalisieren, wodurch die Oberflächengüte besser vorhersehbar wird – ohne jedoch zu behaupten, dass dadurch ein bestimmtes Ergebnis garantiert wird.
Rundboden- und tiefe, schmale Modelle
Ein erforderlicher Rundboden mag zwar eine Kugelspitze zur richtigen Endbearbeitungsgeometrie machen, doch folgt daraus nicht, dass die Kugelspitze den gesamten Schlitz ausfräsen sollte. Bei einem tiefen, schmalen Werkstück weist ein Fräser mit großer Reichweite eine geringere Durchbiegungsfestigkeit auf, der Halter kann den Zugang einschränken, und die Späne haben einen schwierigen Abtransportweg. Außerdem kann der Kugelspitzenmittelpunkt während eines Großteils des Schneidvorgangs im Material vergraben bleiben.
Ziehen Sie in Betracht, den zugänglichen Werkstoff zunächst mit einem kürzeren, steiferen Flachfräser abzutragen und anschließend mit dem Schlichtfräser nur so weit wie nötig vorzudringen. Überprüfen Sie die Spanraumlänge unabhängig von der Gesamtreichweite: Ein Werkzeug kann zwar den Boden erreichen, aber dennoch mit seinem Hals oder Schaft anstoßen. Vergewissern Sie sich, dass Späne das Werkstück verlassen können und dass Kühlmittel oder Luft den Schneidbereich erreicht, anstatt die Späne weiter unten zu verdichten.
Wenn die Bearbeitung eine extreme Reichweite, eine sehr geringe Breite oder eine spezielle Bodenform erfordert, kann die richtige Lösung ein Spezialfräser, ein Bohrvorgang, die Funkenerosion oder ein neu konzipierter Prozess sein. “Der Kugelfräser passt zum Radius” ist nur eine Anforderung.
Parameter nicht anhand des Nenndurchmessers übertragen
Zwei Fräser mit demselben Nenndurchmesser verwenden nicht unbedingt dieselbe Anlaufdrehzahl und Vorschub. Bei der Kugelspitze kann der relevante Kontaktdurchmesser kleiner sein als der Nenndurchmesser. Das Werkzeug führt möglicherweise auch einen leichten Schlichtdurchgang durch, während der Flachfräser die Schruppbearbeitung mit einer anderen Einschnitttiefe und Spandicke durchgeführt hat.
Erstellen Sie die Ausgangsbedingungen anhand der Daten des ausgewählten Werkzeugs und des tatsächlichen Arbeitsvorgangs. Berücksichtigen Sie dabei mindestens Folgendes:
- Werkstückmaterial und -zustand;
- Schneidwerkzeugsubstrat, Geometrie, Beschichtung, Durchmesser und Anzahl der Schneiden;
- voraussichtlicher Kontaktpunkt an einer Kugelspitze;
- radialer und axialer Eingriff;
- Schruppzugabe oder Schlichtzugabe;
- Fräsbahnrichtung und Schrittweite;
- Überstand, Zustand der Halterung und Rundlauf;
- Grenzwerte für Spindeldrehzahl, Vorschub, Leistung und Beschleunigung;
- Strategie zur Spanabfuhr und Kühlmittelzufuhr.
Sollte die berechnete Drehzahl den zulässigen Bereich der Maschine überschreiten, dürfen Sie die Drehzahl nicht einfach begrenzen und den Vorschub unverändert lassen. Berechnen Sie den Sollvorschub neu und prüfen Sie, ob die sich daraus ergebende Kantenbeschaffenheit noch akzeptabel ist. Testen Sie die Einstellung unter kontrollierten Bedingungen, bevor Sie sie für ein wertvolles Werkstück anwenden.
Überprüfen Sie die Oberfläche und das Werkzeug, bevor Sie jeden Wert ändern.
Wenn das Ergebnis schlecht ist, werden durch die gleichzeitige Änderung von Drehzahl, Vorschub, Schrittweite und Schnitttiefe die Anhaltspunkte verwischt. Analysieren Sie zunächst die Symptome, überprüfen Sie den wahrscheinlichen Mechanismus und ändern Sie dann eine kontrollierte Variable.
- Abflachungen oder falsche Form: Überprüfen Sie, ob die ausgewählte Kantengeometrie die CAD-Fläche erzeugen kann und ob die CAM-Werkzeugdefinition mit dem physischen Fräser übereinstimmt. Korrigieren Sie die Geometrie oder den Werkzeugweg, bevor Sie die Schnittdaten anpassen.
- Reibung, Verfärbungen oder Überhitzung im Bereich der Kugelspitze: Prüfen Sie, an welcher Stelle die Oberfläche den Ball berührt und ob die Bahn die Werkzeugmitte kreuzt. Richten Sie die Bahn neu aus oder ändern Sie das Werkzeug bzw. den Prozess, sodass der Schnitt von einem effektiveren Randbereich ausgeführt wird.
- Ablagerungen am Rand: Überprüfen Sie das Materialverhalten, die Randbedingungen, die Spanbildung, die Schmierung und die Absaugung. Gehen Sie nicht davon aus, dass allein die “Kugelspitze” die Ursache ist.
- Sichtbare Wellenkanten: Überprüfen Sie den tatsächlichen Werkzeugradius, den Schrittabstand, die Oberflächenneigung und die Werkzeugdurchbiegung. Reduzieren oder verteilen Sie das Restmuster erst dann neu, nachdem Sie sich vergewissert haben, dass das programmierte Werkzeug mit dem Fräser übereinstimmt.
- Geriffelte oder konisch zulaufende Wände: Überprüfen Sie den Überstand, den Zustand der Halterung, den Rundlauf, den Eingriff und das Restmaterial. Ein kürzerer oder steiferer Schruppschritt kann möglicherweise das beheben, was durch die Parameteranpassung nicht gelöst werden kann.
- Chip-Packung in einer tiefen Struktur: Vermeiden Sie das erneute Zerspanen festsitzender Späne. Verbessern Sie die Spanabfuhr, reduzieren Sie den Anteil an untergefahrenen Spänen oder passen Sie die Bearbeitungsreihenfolge an.
- Vorzeitiger Verschleiß an einer Stelle der Kugel: Ordnen Sie den Verschleiß der Kontaktzone zu. Ein Fräsweg, bei dem sich der gesamte Schnitt auf ein schmales Band konzentriert, erfordert möglicherweise eine andere Ausrichtung oder eine andere Endbearbeitungsstrategie.
Geben Sie das Setup frei, sobald diese Bedingungen bekannt sind
Vor der Fertigung des ersten Serienteils sollte der Verantwortliche für die Einrichtung folgende Angaben machen können:
- welche Flächen eben sind, welche durch einen Radius erzeugt werden und welche Übergangsflächen sind;
- die jeweilige Funktion der einzelnen Fräser – Schruppen, Schlichten, Vorfertigen oder Feinschleifen;
- das Material, auf das jeder Endbearbeitungsdurchgang voraussichtlich treffen wird;
- die erwartete Kontaktzone an der Kugelspitze;
- die Quelle und die geltenden Bedingungen für die anfänglichen Schnittdaten;
- die Richtung des Werkzeugwegs, die Schritt-über-Schritt-Logik und die Einfahrmethode;
- tatsächlicher Überstand, Zustand der Halterung und Rundlauf;
- wie Späne den tiefsten oder am stärksten eingeschlossenen Bereich verlassen;
- welche Maschinenbegrenzung für den Befehl maßgeblich ist;
- Was der Probeschnitt an der Oberfläche, an den Spänen, am Klang, an der Belastung und an der Schneide zeigte.
Ist eine dieser Antworten unbekannt, ist der Arbeitsgang noch nicht festgelegt, da “Kugelfräser versus Flachfräser” noch nicht auf eine bestimmte Oberfläche, eine bestimmte Kontaktbedingung und eine bestimmte Prozessrolle eingegrenzt wurde.
